Złączka prosta BB BSP 1.1/4'' / 1.1/2''

Przejdź do sekcji Opinie

45,47 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1.1/4" BSP
Rozmiar gwintu 1 w milimetrach 41,5-41,9zew./39,0-39,5wew.
Rozmiar gwintu 2 1.1/2" BSP
Rozmiar gwintu 2 w milimetrach 47,4-47,8zew./44,8-45,3wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 125 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.67.24.20
Oznaczenie wg VITILLO ARGG2420

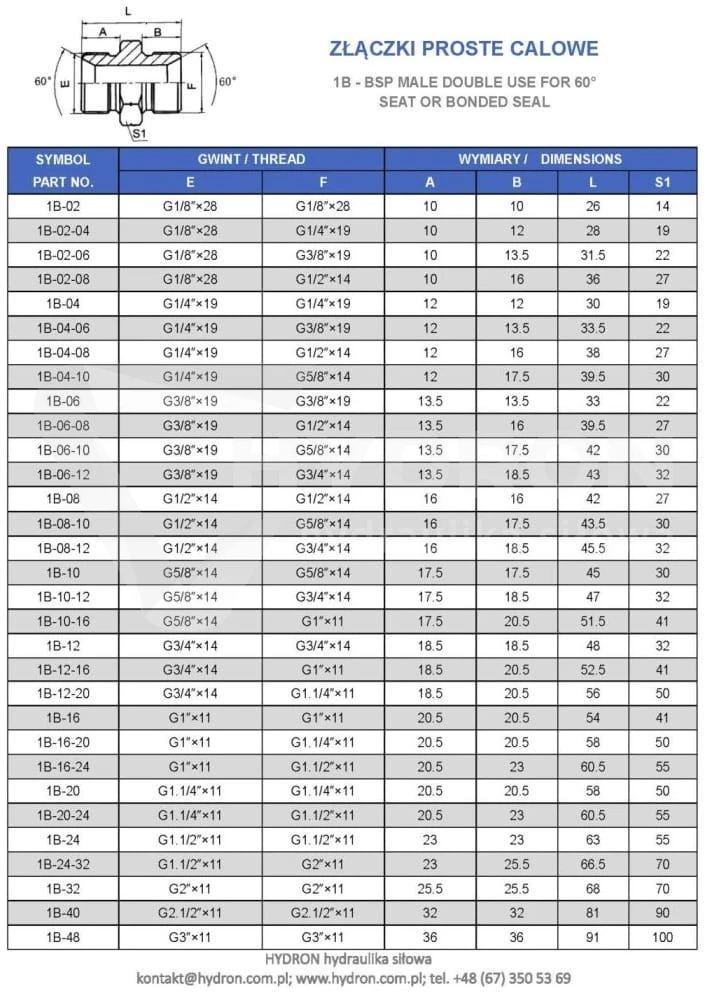

Oznaczenie alternatywne 1B-20-24 / XGR 1 1/4"-1 1/2

Opis

Złączka prosta redukcyjna BB BSP 1.1/4" / 1.1/2" 125 bar

Złączka prosta BB BSP 1.1/4" / 1.1/2" to stalowy łącznik hydrauliczny wyposażony w dwa różne gwinty zewnętrzne BSP. Z jednej strony znajduje się przyłącze BSP 1.1/4", a z drugiej większe BSP 1.1/2". Złączka umożliwia wykonanie bezpośredniej redukcji pomiędzy tymi dwoma rozmiarami bez stosowania dodatkowych adapterów.

Element posiada stożek uszczelniający 60°. Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Maksymalne ciśnienie pracy wynosi 125 bar, a zakres temperatury pracy od -20°C do +120°C.

Parametry techniczne złączki BB BSP 1.1/4" / 1.1/2"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj: złączka redukcyjna,
gwint 1: zewnętrzny BSP 1.1/4",
gwint 2: zewnętrzny BSP 1.1/2",
wymiar gwintu BSP 1.1/4": 41,5-41,9 mm zewnętrzny / 39,0-39,5 mm wewnętrzny,
wymiar gwintu BSP 1.1/2": 47,4-47,8 mm zewnętrzny / 44,8-45,3 mm wewnętrzny,
kąt stożka uszczelniającego: 60°,
ciśnienie pracy: 125 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma wykonania: BS5200 / ISO 8434-6,
medium: olej hydrauliczny,
przeznaczenie: łączenie elementów instalacji hydraulicznej,
oznaczenie wg Rastelli-Raccordi: 34.67.24.20,
oznaczenie wg Vitillo: ARGG2420,
oznaczenie alternatywne: 1B-20-24 / XGR 1 1/4"-1 1/2".

Redukcja BSP 1.1/4" na BSP 1.1/2"

Różne rozmiary obu przyłączy sprawiają, że jest to złączka redukcyjna BSP 1.1/4" / 1.1/2". Umożliwia połączenie elementu z gwintem wewnętrznym BSP 1.1/4" z komponentem posiadającym gwint wewnętrzny BSP 1.1/2".

Zastosowanie jednej redukcji pozwala ograniczyć liczbę dodatkowych przejściówek i skrócić całe połączenie. Inne kombinacje gwintów dostępne są w kategorii złączki proste calowe BSP.

Jak rozpoznać BSP 1.1/4"?

Gwint BSP 1.1/4" ma w prezentowanym produkcie średnicę zewnętrzną około 41,5-41,9 mm. Oznaczenie 1.1/4" jest wartością nominalną i nie odpowiada bezpośrednio średnicy wynikającej z prostego przeliczenia cali na milimetry.

Przy identyfikacji elementu warto oprócz średnicy sprawdzić także skok gwintu oraz sposób wykonania powierzchni uszczelniającej.

Jak rozpoznać BSP 1.1/2"?

Większa strona złączki posiada gwint zewnętrzny BSP 1.1/2" o średnicy około 47,4-47,8 mm. Pomiar w okolicy 47,6 mm jest ważną wskazówką podczas rozpoznawania tego rozmiaru.

Również w tym przypadku oznaczenie calowe ma charakter nominalny, dlatego nie należy oczekiwać średnicy 38,1 mm.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Przy doborze elementów współpracujących należy sprawdzić nie tylko rozmiar i rodzaj gwintu, ale także zgodność powierzchni odpowiedzialnej za uszczelnienie.

Możliwość mechanicznego skręcenia dwóch elementów nie oznacza automatycznie, że tworzą one prawidłowe połączenie hydrauliczne. System gwintu i sposób uszczelnienia powinny być kompatybilne.

Ciśnienie pracy 125 bar

Maksymalne ciśnienie pracy tej złączki wynosi 125 bar. Wartość ta powinna być porównana z rzeczywistym ciśnieniem występującym w instalacji przed montażem.

Dopuszczalne ciśnienie całego układu ogranicza element o najniższych parametrach. Należy więc sprawdzić również przewody, końcówki, zawory, szybkozłącza i pozostałą armaturę.

Jeżeli kompletujesz całe połączenie, sprawdź również zakute przewody hydrauliczne.

Duże przyłącze nie oznacza wysokiego ciśnienia

BSP 1.1/4" i BSP 1.1/2" należą do większych przyłączy hydraulicznych, jednak rozmiar gwintu nie określa bezpośrednio dopuszczalnego ciśnienia. Dla tego konkretnego wariantu maksymalna wartość wynosi 125 bar.

Dlatego parametrów nie należy przenosić z innych rozmiarów złączek BSP. Każdy wariant powinien być dobierany według własnej specyfikacji technicznej.

Redukcja średnicy a przepływ oleju

Przejście z BSP 1.1/2" na BSP 1.1/4" zmniejsza przekrój połączenia. Przy doborze redukcji należy więc uwzględnić nie tylko zgodność gwintów, ale również wymagany przepływ medium oraz średnicę przewodów.

W instalacjach o dużym przepływie nieprawidłowo dobrany przekrój może wpływać na prędkość przepływu i straty ciśnienia. Parametry te powinny być analizowane dla całego układu.

Stal automatowa i ocynk z białą pasywacją

Korpus złączki wykonano ze stali automatowej, a powierzchnię zabezpieczono ocynkiem z białą pasywacją. Takie wykonanie jest szeroko stosowane w stalowych elementach złącznych przeznaczonych do standardowych instalacji hydrauliki siłowej.

Jeżeli warunki pracy wymagają większej odporności na korozję, warto sprawdzić również złączki proste ze stali nierdzewnej.

Temperatura pracy od -20°C do +120°C

Zakres temperatury pracy podany dla produktu wynosi od -20°C do +120°C. Jako medium robocze wskazany jest olej hydrauliczny.

Przy określaniu parametrów całej instalacji należy również uwzględnić ograniczenia przewodów, uszczelnień, zaworów i innych komponentów układu.

Norma BS5200 / ISO 8434-6

Złączka należy do grupy połączeń BSP wykonanych według BS5200 / ISO 8434-6. Informacja o standardzie jest istotna podczas identyfikacji elementu i doboru kompatybilnych części.

Przy wymianie istniejącej złączki warto porównać rozmiary obu gwintów, ich rzeczywiste średnice, skok oraz konstrukcję powierzchni uszczelniających.

Zastosowanie redukcji BSP 1.1/4" / 1.1/2"

Złączka może być wykorzystywana wszędzie tam, gdzie konieczne jest proste przejście pomiędzy przyłączem BSP 1.1/4" i BSP 1.1/2". Znajduje zastosowanie zarówno podczas budowy nowych instalacji, jak i napraw oraz modernizacji istniejących układów hydraulicznych.

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny rolnicze,
maszyny leśne,
maszyny budowlane,
urządzenia przemysłowe,
instalacje olejowe,
naprawy i modernizacje instalacji hydraulicznych.

Oznaczenia zamienne

Podczas wyszukiwania odpowiednika pomocne mogą być oznaczenia katalogowe podane dla tego wariantu:

Rastelli-Raccordi: 34.67.24.20,
Vitillo: ARGG2420,
oznaczenie typu: 1B-20-24,
oznaczenie alternatywne: XGR 1 1/4"-1 1/2".

Przy zastosowaniu zamiennika należy zawsze porównać pełną specyfikację techniczną, a nie wyłącznie symbol produktu.

Jak prawidłowo dobrać złączkę?

Przed zamówieniem należy potwierdzić najważniejsze parametry połączenia:

strona 1: BSP 1.1/4" zewnętrzny,
strona 2: BSP 1.1/2" zewnętrzny,
średnica zewnętrzna BSP 1.1/4": około 41,5-41,9 mm,
średnica zewnętrzna BSP 1.1/2": około 47,4-47,8 mm,
stożek uszczelniający: 60°,
maksymalne ciśnienie pracy: 125 bar,
temperatura pracy: od -20°C do +120°C.

Jeżeli dobierasz złączkę na podstawie elementu wymontowanego z maszyny, warto zmierzyć oba gwinty suwmiarką i sprawdzić ich skok.

Dobór przewodu hydraulicznego

Sam rozmiar przyłącza nie wystarcza do prawidłowego wykonania kompletnego przewodu. Trzeba również dobrać średnicę wewnętrzną węża, jego konstrukcję, wymagane ciśnienie, długość oraz odpowiednie zakończenia.

Do przygotowania właściwego przewodu możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON.
