Trójnik BBB M27X2 18L

Przejdź do sekcji Opinie

60,23 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza trójnik hydrauliczny
Rozmiar gwintu 1 M27x2
Rozmiar gwintu 1 w milimetrach 26,6-26,9zew./24,6-25,0wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)

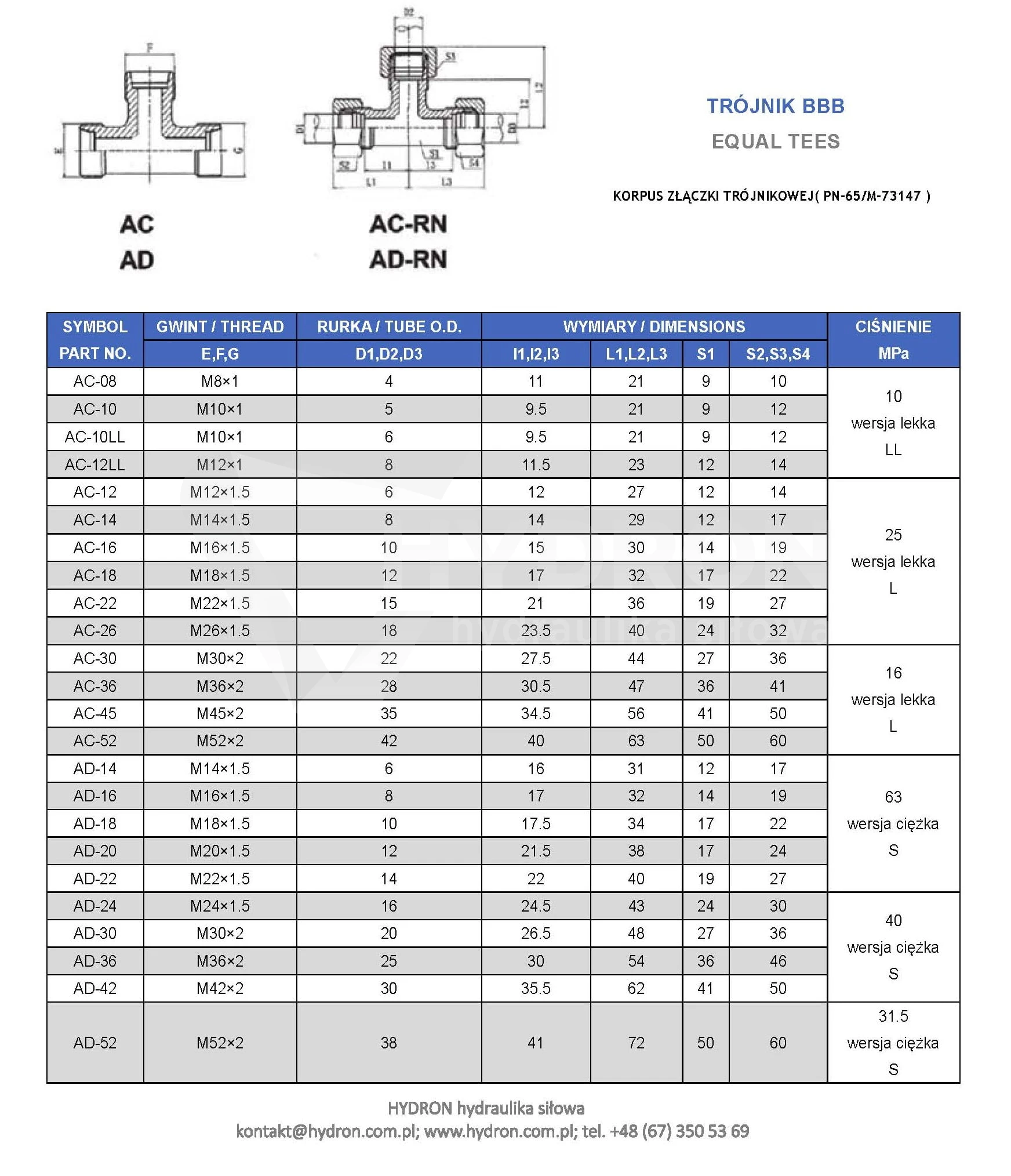

Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie alternatywne AC-27 (m27x2)

Opis

Trójnik hydrauliczny BBB M27x2 18L 315 bar

Trójnik BBB M27x2 18L to metryczna złączka hydrauliczna przeznaczona do wykonania rozgałęzienia instalacji rurowej w systemie DIN 2353. Wszystkie trzy ramiona zakończone są gwintami zewnętrznymi M27x2, dzięki czemu trójnik może współpracować z odpowiednimi nakrętkami, pierścieniami zacinającymi i elementami przeznaczonymi do lekkiej serii 18L.

Oznaczenie 18L wskazuje na rurę o średnicy zewnętrznej 18 mm oraz lekką serię L. Połączenie wykorzystuje stożek 24°, a maksymalne ciśnienie robocze tego wariantu wynosi 315 bar.

Parametry techniczne trójnika BBB M27x2 18L

typ produktu: trójnik hydrauliczny BBB,
konstrukcja: trzy przyłącza z gwintem zewnętrznym,
gwint 1: M27x2 zewnętrzny,
gwint 2: M27x2 zewnętrzny,
gwint 3: M27x2 zewnętrzny,
rozmiar systemowy: 18L,
średnica zewnętrzna współpracującej rury: 18 mm,
seria: lekka L,
kąt stożka: 24°,
ciśnienie robocze: 315 bar,
temperatura pracy: od -20°C do +120°C,
medium: olej hydrauliczny,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73147,
oznaczenie alternatywne: AC-27,
kod produktu: PN-147 M27/M27,
EAN: 5905009116804.

Co oznacza konstrukcja BBB?

Symbol BBB oznacza trójnik, w którym wszystkie trzy ramiona zakończone są gwintami zewnętrznymi. W tym wariancie każde z nich ma wymiar M27x2.

Taka budowa odróżnia BBB od trójników BBA i BAB, w których jedno z przyłączy może być wykonane z nakrętką obrotową. Przy wymianie części należy więc sprawdzić nie tylko gwint, ale również układ zakończeń.

18L oznacza rurę 18 mm w lekkiej serii

Oznaczenie 18L należy interpretować jako połączenie przeznaczone do rury o średnicy zewnętrznej 18 mm w lekkiej serii L.

18 = średnica zewnętrzna rury 18 mm,
L = lekka seria złączy DIN 2353.

Dla tego wariantu zastosowano gwint M27x2. Przy doborze pierścieni i nakrętek należy wybierać elementy przeznaczone dokładnie do systemu 18L.

M27x2 - jak sprawdzić gwint?

Gwint M27x2 ma średnicę nominalną 27 mm oraz skok 2 mm. Przy wstępnej identyfikacji suwmiarką można przyjąć następujące wartości:

średnica gwintu zewnętrznego: około 26,6-26,9 mm,
średnica gwintu wewnętrznego współpracującego elementu: około 24,6-25,0 mm,
skok gwintu: 2 mm.

Sam pomiar gwintu nie wystarcza jednak do prawidłowego doboru. Należy również potwierdzić serię 18L i średnicę rury 18 mm.

Stożek 24° w systemie DIN 2353

Trójnik należy do systemu metrycznych połączeń hydraulicznych DIN 2353. Szczelność nie jest uzyskiwana przez sam gwint M27x2, lecz poprzez prawidłowe współdziałanie powierzchni stożkowych 24° i elementów zaciskowych.

Gwint odpowiada przede wszystkim za odpowiedni docisk połączenia. Z tego powodu nie należy traktować tego trójnika jak zwykłego elementu gwintowanego przeznaczonego do dowolnego portu M27x2.

315 bar ciśnienia roboczego

Aktualny parametr techniczny produktu określa maksymalne ciśnienie robocze na 315 bar. Wartość ta odpowiada lekkiej serii 18L i powinna być przyjmowana przy projektowaniu oraz serwisowaniu instalacji.

Dopuszczalne ciśnienie całego układu zawsze wyznacza element o najniższym ciśnieniu znamionowym, dlatego należy uwzględnić również parametry rur, przewodów, nakrętek, pierścieni, zaworów i pozostałych złączek.

BBB M27x2 18L a inne warianty 18L

W systemach hydraulicznych można spotkać serię 18L również z innymi wariantami gwintu, dlatego przy wymianie elementu nie należy opierać się tylko na średnicy rury.

Parametr	Wartość
Typ trójnika	BBB
Gwint	M27x2
Rura	18 mm
Seria	lekka L
Ciśnienie robocze	315 bar

Oznaczenie katalogowe AC-27

Na karcie produktu występuje oznaczenie alternatywne AC-27. Może być pomocne podczas identyfikacji części w starszej dokumentacji maszyn, zestawieniach magazynowych i katalogach technicznych.

Przy zamianie produktu zawsze należy jednak porównać pełną konfigurację: BBB, M27x2, 18L, rurę 18 mm, stożek 24° i wymagane ciśnienie robocze.

Czy trójnik jest kompletny?

Podstawowa wersja produktu jest korpusem trójnika. Do wykonania połączenia rurowego potrzebne są odpowiednie nakrętki i pierścienie zacinające przeznaczone do serii 18L.

Dla tej grupy złączy możliwe jest również przygotowanie kompletu składającego się z korpusu oraz trzech pierścieni i trzech nakrętek albo zestawu z końcówkami kulistymi i nakrętkami.

Do czego stosuje się trójnik BBB 18L?

rozdzielanie strumienia oleju na dwa kierunki,
łączenie trzech odcinków instalacji rurowej,
układy hydrauliki siłowej,
maszyny rolnicze,
maszyny sadownicze,
maszyny leśne,
maszyny budowlane,
agregaty hydrauliczne,
instalacje przemysłowe.

Dlaczego nie należy wkręcać go bezpośrednio do dowolnego korpusu?

Trójnik BBB M27x2 18L nie posiada typowego uszczelnienia portowego z O-ringiem. Jest elementem systemu stożkowego DIN 2353 przeznaczonym do współpracy z odpowiednimi elementami tego samego standardu.

Jeżeli trójnik ma zostać zamontowany bezpośrednio do pompy, siłownika lub rozdzielacza, należy wcześniej sprawdzić rodzaj portu i sposób jego uszczelnienia.

Najczęstsze błędy przy doborze

dobór wyłącznie na podstawie gwintu M27x2,
pominięcie oznaczenia 18L,
dobór pierścienia lub nakrętki do innej serii,
pomylenie trójnika BBB z BBA lub BAB,
założenie, że gwint M27x2 sam odpowiada za szczelność,
wkręcanie elementu do niezweryfikowanego portu korpusowego,
przyjęcie starej wartości 250 bar zamiast aktualnego parametru 315 bar.

Jak dobrać właściwy wariant?

potwierdź konstrukcję BBB z trzema gwintami zewnętrznymi,
sprawdź gwint M27x2,
potwierdź rurę o średnicy zewnętrznej 18 mm,
sprawdź lekką serię L,
zweryfikuj system stożka 24°,
potwierdź maksymalne ciśnienie robocze 315 bar,
jeżeli korzystasz z dokumentacji maszyny, porównaj oznaczenie AC-27.

Trójniki i złączki DIN 2353 w HYDRON

Do rozbudowy lub naprawy instalacji sprawdź pozostałe złączki hydrauliczne HYDRON, w tym trójniki, kolanka, złączki proste, nakrętki i pierścienie zacinające do systemów metrycznych DIN 2353.
