Trójnik BBB M52X2 42L

Przejdź do sekcji Opinie

120,47 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza trójnik hydrauliczny
Rozmiar gwintu 1 M52x2
Rozmiar gwintu 1 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)

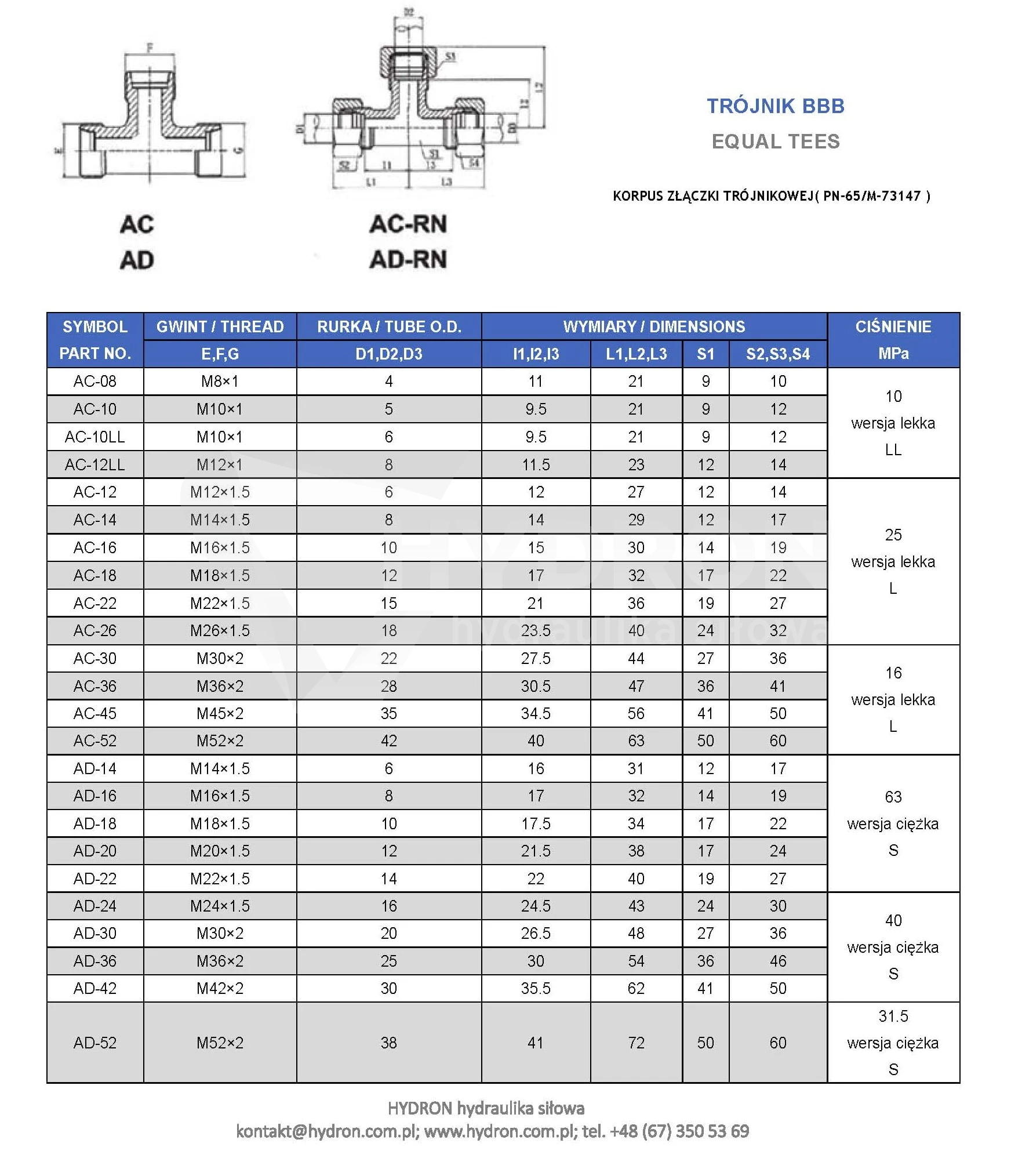

Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS100-42L
Oznaczenie wg VITILLO TME42L.1
Oznaczenie wg CAST 103913.1
Oznaczenie wg PARKER ERMETO XT 42-L | T42L
Oznaczenie wg MANULI B90098-52-52
Oznaczenie alternatywne AC-52

Opis

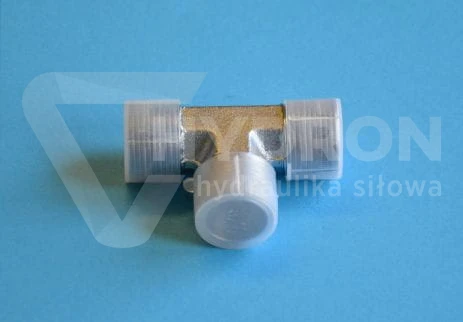

Trójnik hydrauliczny BBB M52x2 42L 160 bar

Trójnik BBB M52x2 42L to metryczna złączka hydrauliczna przeznaczona do budowy rozgałęzień w instalacjach rurowych DIN 2353. Wszystkie trzy ramiona posiadają gwinty zewnętrzne M52x2, dzięki czemu element współpracuje z odpowiednio dobranymi nakrętkami i pierścieniami przeznaczonymi do lekkiej serii 42L.

Oznaczenie 42L wskazuje na rurę o średnicy zewnętrznej 42 mm i lekką serię L. Połączenie wykorzystuje stożek 24°, a maksymalne ciśnienie robocze tego wariantu wynosi 160 bar. Jest to jeden z największych rozmiarów złączek metrycznych stosowanych w instalacjach hydraulicznych o dużych przekrojach przepływu.

Parametry techniczne BBB M52x2 42L

typ produktu: trójnik hydrauliczny BBB,
konstrukcja: trzy przyłącza z gwintem zewnętrznym,
gwint 1: M52x2 zewnętrzny,
gwint 2: M52x2 zewnętrzny,
gwint 3: M52x2 zewnętrzny,
rozmiar systemowy: 42L,
średnica zewnętrzna współpracującej rury: 42 mm,
seria: lekka L,
kąt stożka: 24°,
maksymalne ciśnienie robocze: 160 bar,
temperatura pracy: od -20°C do +120°C,
medium: olej hydrauliczny,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73147,
oznaczenie Parker Ermeto: XT 42-L / T42L,
oznaczenie Rastelli Raccordi: TS100-42L,
oznaczenie CAST: 103913.1,
oznaczenie Vitillo: TME42L.1,
oznaczenie MANULI: B90098-52-52,
oznaczenie alternatywne: AC-52,
kod produktu: PN-147 M52/M52 42L,
EAN: 5905009116996.

BBB oznacza trzy gwinty zewnętrzne

W oznaczeniu BBB każda litera B wskazuje przyłącze z gwintem zewnętrznym. Trójnik posiada więc trzy jednakowe ramiona z gwintami M52x2.

Taka konstrukcja różni się od trójników BBA i BAB, w których jedno z ramion wykonane jest z nakrętką obrotową. Przy wymianie części warto więc sprawdzić nie tylko średnicę gwintu, ale również układ zakończeń trójnika.

42L - rura 42 mm i seria lekka

Symbol 42L określa dwa podstawowe parametry połączenia:

42 = średnica zewnętrzna rury 42 mm,
L = lekka seria połączeń DIN 2353.

Do tego wariantu należy stosować nakrętki, pierścienie zacinające i pozostałe komponenty przeznaczone dokładnie do 42L. Sama zgodność gwintu M52x2 nie wystarcza.

M52x2 42L a M52x2 38S

Gwint M52x2 występuje w dwóch różnych konfiguracjach systemu DIN 2353. Jest to jedna z najważniejszych kwestii przy doborze tej złączki.

Wariant	Rura	Seria	Ciśnienie
M52x2 42L	42 mm	lekka L	160 bar
M52x2 38S	38 mm	ciężka S	315 bar

Oba warianty mają gwint M52x2, ale współpracują z innymi średnicami rur, innymi elementami zaciskowymi i mają inne parametry ciśnieniowe. Nie należy stosować ich zamiennie.

Jak rozpoznać gwint M52x2?

Przy identyfikacji istniejącej złączki można wykonać wstępny pomiar suwmiarką:

średnica gwintu zewnętrznego: około 51,6-51,9 mm,
średnica gwintu wewnętrznego współpracującego elementu: około 49,4-49,6 mm,
skok gwintu: 2 mm.

Po potwierdzeniu M52x2 trzeba dodatkowo sprawdzić średnicę rury. Dla tego produktu właściwa jest rura 42 mm i seria L.

Stożek 24° według DIN 2353

Trójnik pracuje w metrycznym systemie połączeń DIN 2353 ze stożkiem 24°. Gwint M52x2 służy przede wszystkim do wytworzenia odpowiedniego docisku, natomiast szczelność uzyskiwana jest poprzez właściwe współdziałanie elementów systemu 42L.

Z tego względu trójnika nie należy traktować jak zwykłego elementu z gwintem M52x2 przeznaczonego do wkręcenia w dowolny otwór o tej samej średnicy.

Ciśnienie robocze 160 bar

Dopuszczalne ciśnienie robocze trójnika BBB M52x2 42L wynosi 160 bar. Jest to parametr właściwy dla tego dużego rozmiaru lekkiej serii L.

Przy budowie kompletnej instalacji należy uwzględnić również dopuszczalne wartości rur, przewodów, nakrętek, pierścieni, zaworów i pozostałych elementów. Maksymalne ciśnienie systemu ogranicza zawsze komponent o najniższym parametrze znamionowym.

Oznaczenia katalogowe i odpowiedniki

Producent / system	Oznaczenie
Parker Ermeto	XT 42-L / T42L
Rastelli Raccordi	TS100-42L
CAST	103913.1
Vitillo	TME42L.1
MANULI	B90098-52-52
Oznaczenie alternatywne	AC-52

Przy zamianie elementu według numeru katalogowego należy zawsze potwierdzić typ BBB, rozmiar M52x2, serię 42L, średnicę rury 42 mm i dopuszczalne ciśnienie pracy.

Czy trójnik BBB M52x2 42L jest kompletny?

Podstawowy produkt stanowi korpus trójnika. Do wykonania połączenia z rurami potrzebne są trzy odpowiednio dobrane nakrętki oraz trzy pierścienie zacinające przeznaczone do rozmiaru 42L.

Dostępna może być także kompletacja korpusu z trzema pierścieniami i nakrętkami albo wariant współpracujący z końcówkami kulistymi. Przed zamówieniem warto sprawdzić, czy potrzebny jest sam korpus, czy kompletny zestaw montażowy.

Zastosowanie dużego trójnika 42L

instalacje hydrauliki siłowej o dużym przekroju,
agregaty hydrauliczne o dużym przepływie,
maszyny przemysłowe,
maszyny budowlane,
maszyny rolnicze i leśne,
instalacje z rurami hydraulicznymi 42 mm,
rozdzielanie przepływu na dwa kierunki,
łączenie trzech odcinków instalacji rurowej.

Najczęstsze błędy przy doborze

pomylenie 42L z 38S ze względu na identyczny gwint M52x2,
dobór złączki wyłącznie po średnicy gwintu,
użycie nakrętek lub pierścieni przeznaczonych do 38S,
pomylenie BBB z BBA lub BAB,
przyjęcie 315 bar właściwego dla 38S zamiast 160 bar dla 42L,
wkręcanie trójnika bezpośrednio w niezweryfikowany port M52x2.

Jak sprawdzić zgodność przed zakupem?

potwierdź konstrukcję BBB z trzema gwintami zewnętrznymi,
zmierz lub sprawdź gwint M52x2,
potwierdź rurę o średnicy zewnętrznej 42 mm,
sprawdź lekką serię L,
zweryfikuj system stożka 24°,
potwierdź ciśnienie robocze do 160 bar,
przy zamianie części porównaj oznaczenia XT 42-L, T42L, TS100-42L, TME42L.1, 103913.1, B90098-52-52 lub AC-52.
