Trójnik BBB M16X1,5 8S

Przejdź do sekcji Opinie

15,07 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza trójnik hydrauliczny
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS100-8S
Oznaczenie wg VITILLO TME08S.1
Oznaczenie wg CAST 103915.1
Oznaczenie wg PARKER ERMETO XT 8-S | T08S
Oznaczenie wg MANULI B89081-16-16
Oznaczenie alternatywne AD-16

Opis

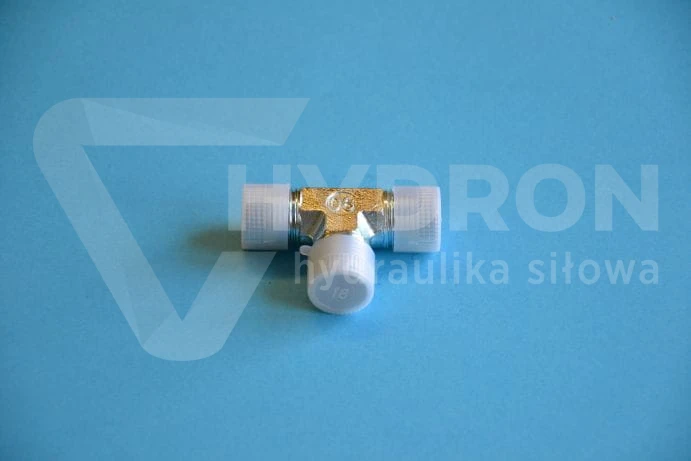

Trójnik BBB M16X1,5 8S

ZŁĄCZE HYDRAULICZNE TRÓJNIK BBB M16x1,5

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.
Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu M16X1,5
Średnica zewnętrzna [mm]: 15,6 - 15,9

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint ze wszystkich stron: zewnętrzny metryczny M16X1,5
Wersja: ciężka
Ciśnienie: 630bar
Typ cieczy: olej hydrauliczny

Materiał:
stal automatowa pokryta ocynkiem

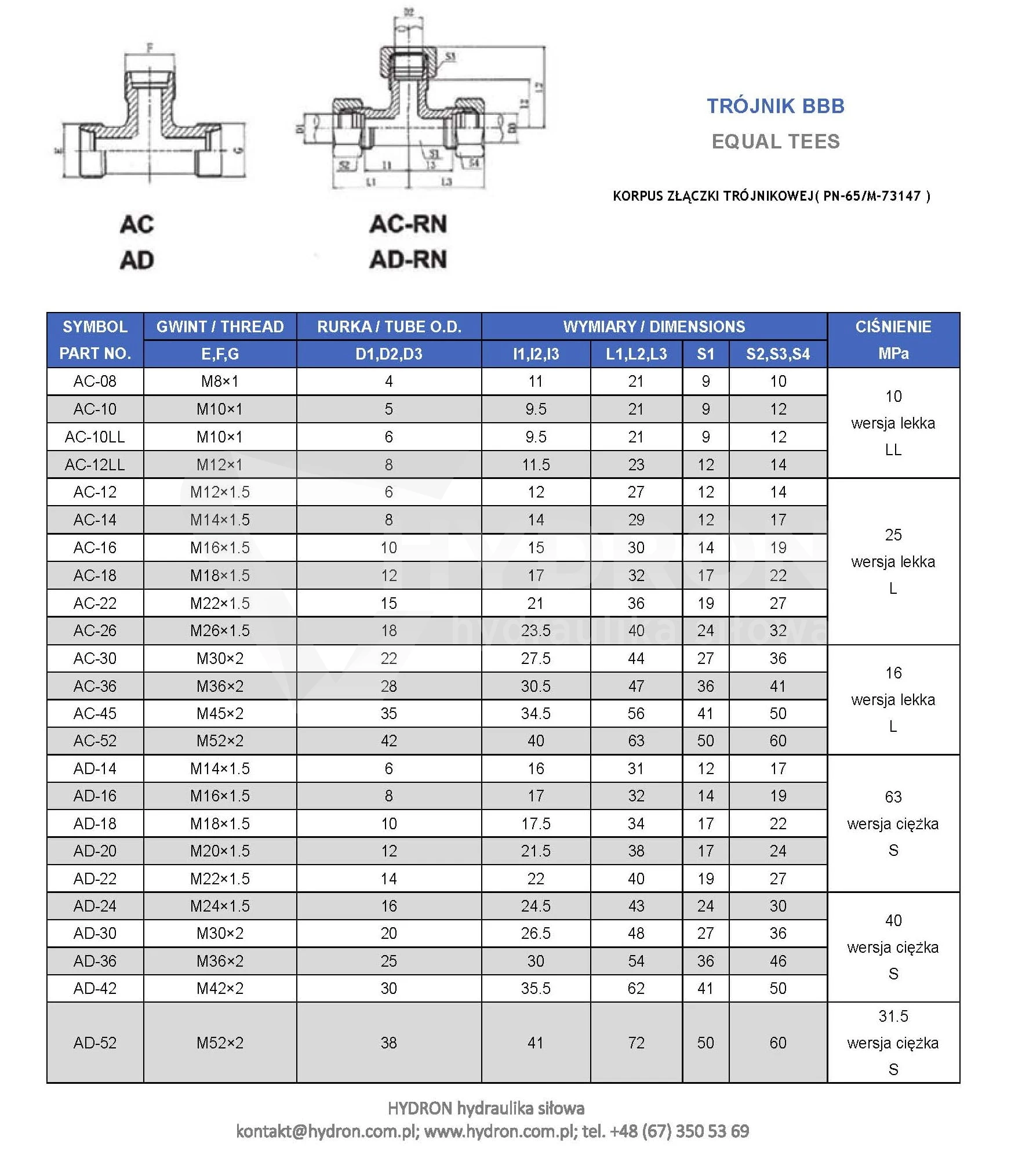

Wykonane według Polskiej Normy : PN-65/M-73147

Istnieje możliwość zamówienia kompletów :

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka

Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.

oznaczenie wg Ermetto : XT 8-S | T08S

oznaczenie wg Rastelli-Raccordi : TS100-8S

oznaczenie wg Cast : 103915.1

oznaczenie wg Vitillo : TME08S.1

oznaczenie wg Manuli: B89081-16-16

SYMBOL : AD-16

Złączka trójnikowa

Złącze trójnikowe / Equal Cross

TN 100
