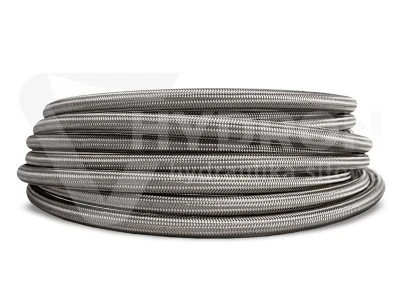

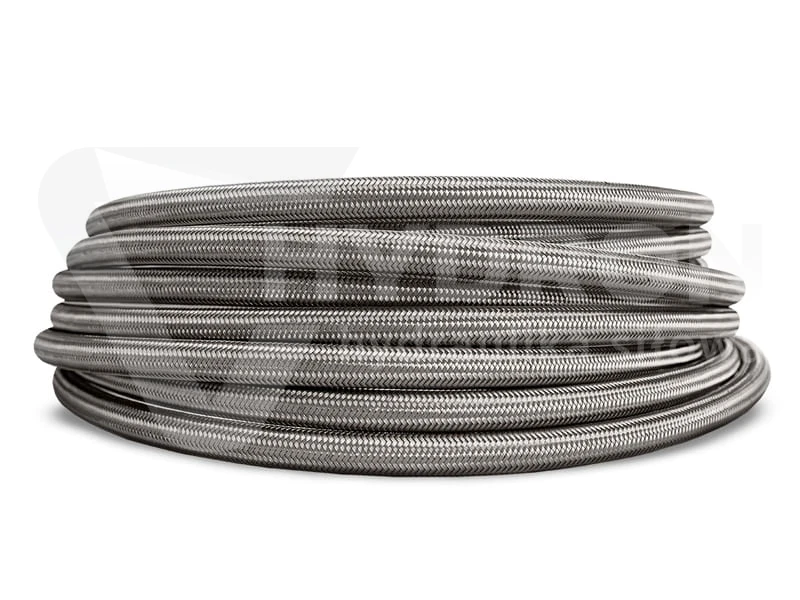

Wąż PTFE DN10 gładki (-60°C+260°C)183bar

Przejdź do sekcji Opinie

38,97 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 10 mm = DN10 (3/8")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania PTFE ( teflon )
Typ węża / wzmocnienia oplot ze stali nierdzewnej
Ciśnienie robocze węża 185 bar
Temperatura pracy węża -60ºC do +260ºC
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża nie dotyczy ( oplot nierdzewny )

Opis

Wąż PTFE DN10 gładki -60°C do +260°C 183 bar

Wąż PTFE DN10 gładki to przewód teflonowy do transportu mediów wymagających wysokiej odporności chemicznej i termicznej. Ma średnicę wewnętrzną 10 mm (3/8"), ciśnienie robocze 183 bar oraz temperaturę pracy od -60°C do +260°C. Gładki rdzeń z politetrafluoroetylenu (PTFE) ułatwia przepływ i ogranicza osadzanie się zanieczyszczeń. Zewnętrzny oplot ze stali nierdzewnej AISI 304 wzmacnia przewód podczas pracy pod ciśnieniem. Przy wysokiej temperaturze należy odpowiednio zmniejszyć dopuszczalne ciśnienie robocze.

Najważniejsze parametry techniczne

Rodzaj: wąż PTFE gładki, w oplocie nierdzewnym.
Średnica wewnętrzna: 10 mm (DN10, 3/8").
Średnica zewnętrzna: 12,6 mm.
Ciśnienie robocze: 183 bar (18,3 MPa).
Temperatura pracy: od -60°C do +260°C.
Minimalny promień gięcia: 127 mm.
Rdzeń: politetrafluoroetylen (PTFE), gładki.
Wzmocnienie: oplot ze stali nierdzewnej AISI 304.
Współczynnik bezpieczeństwa: 4:1.
Masa jednostkowa: 0,152 kg/m.
Kod katalogowy: GSSV10-0B01.
Jednostka sprzedaży: metr bieżący.

Zastosowanie węża PTFE DN10

Ze względu na szeroki zakres temperatur i odporność PTFE na większość typowych substancji chemicznych przewód jest stosowany do przesyłania pary wodnej, klejów, farb, rozpuszczalników, olejów, paliw, barwników oraz odpowiednio dobranych substancji chemicznych i spożywczych. Może być wykorzystywany w instalacjach dozowania, urządzeniach produkcyjnych, liniach technologicznych i układach przesyłowych.

W przypadku pary wodnej konieczne jest potwierdzenie dopuszczalnego ciśnienia i temperatury dla kompletnego zespołu wężowego. Zastosowania związane z bezpośrednim kontaktem z żywnością wymagają potwierdzenia właściwych dopuszczeń konkretnego przewodu i jego końcówek. Przed transportem nietypowych substancji należy sprawdzić zgodność chemiczną wszystkich elementów instalacji.

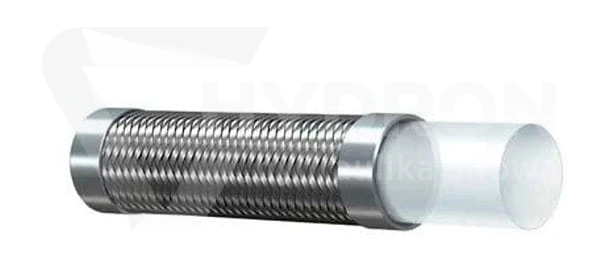

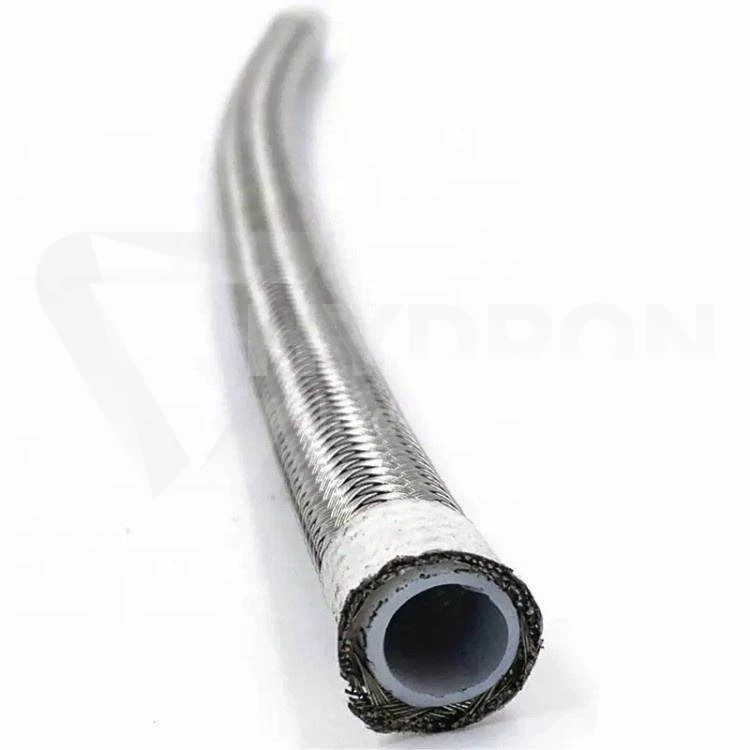

Gładki rdzeń PTFE i oplot AISI 304

Politetrafluoroetylen jest odporny na wiele kwasów, zasad, rozpuszczalników i produktów ropopochodnych. Wykazuje także odporność na promieniowanie UV, tlen i ozon. Gładka ścianka rdzenia zmniejsza opory przepływu w porównaniu z wieloma wężami karbowanymi oraz ułatwia czyszczenie. Odporność PTFE ma jednak wyjątki, m.in. fluor gazowy, stopione metale alkaliczne i niektóre silnie reaktywne związki fluoru.

Pojedynczy oplot ze stali nierdzewnej AISI 304 przenosi obciążenia ciśnieniowe i ogranicza odkształcenia rdzenia.

Ciśnienie i temperatura pracy

Nominalne ciśnienie robocze wynosi 183 bar, a zakres temperatur pracy od -60°C do +260°C. Powyżej +120°C ciśnienie dopuszczalne należy obniżyć o 1% wartości nominalnej na każdy kolejny stopień Celsjusza. Nie wolno zatem zakładać, że 183 bar jest dostępne przy maksymalnej temperaturze. Ostateczne parametry zespołu zależą również od końcówek, tulejek, uszczelnień i rodzaju medium.

Montaż i dobór końcówek

Końcówki do węża PTFE DN10 montuje się przez zakuwanie odpowiednio dobranych elementów. Należy stosować tulejki oraz parametry zaciskania właściwe dla gładkiego rdzenia PTFE; ustawienia przeznaczone do węży gumowych lub karbowanych nie mogą być przenoszone automatycznie. Podczas prowadzenia przewodu należy unikać skręcania i zachować minimalny promień gięcia 127 mm. Gotowy zespół powinien być sprawdzony pod kątem szczelności.

Dlaczego warto wybrać wąż PTFE DN10 gładki?

Ciśnienie robocze 183 bar i średnica wewnętrzna 10 mm.
Szeroki zakres temperatur od -60°C do +260°C.
Gładki rdzeń o niskich oporach przepływu.
Odporność na wiele chemikaliów, paliw i rozpuszczalników.
Wzmocnienie oplotem ze stali nierdzewnej AISI 304.
Minimalny promień gięcia 127 mm.
Możliwość wykonania zespołu z zakuwanymi końcówkami.
Sprzedaż na metry bieżące z możliwością doboru długości.

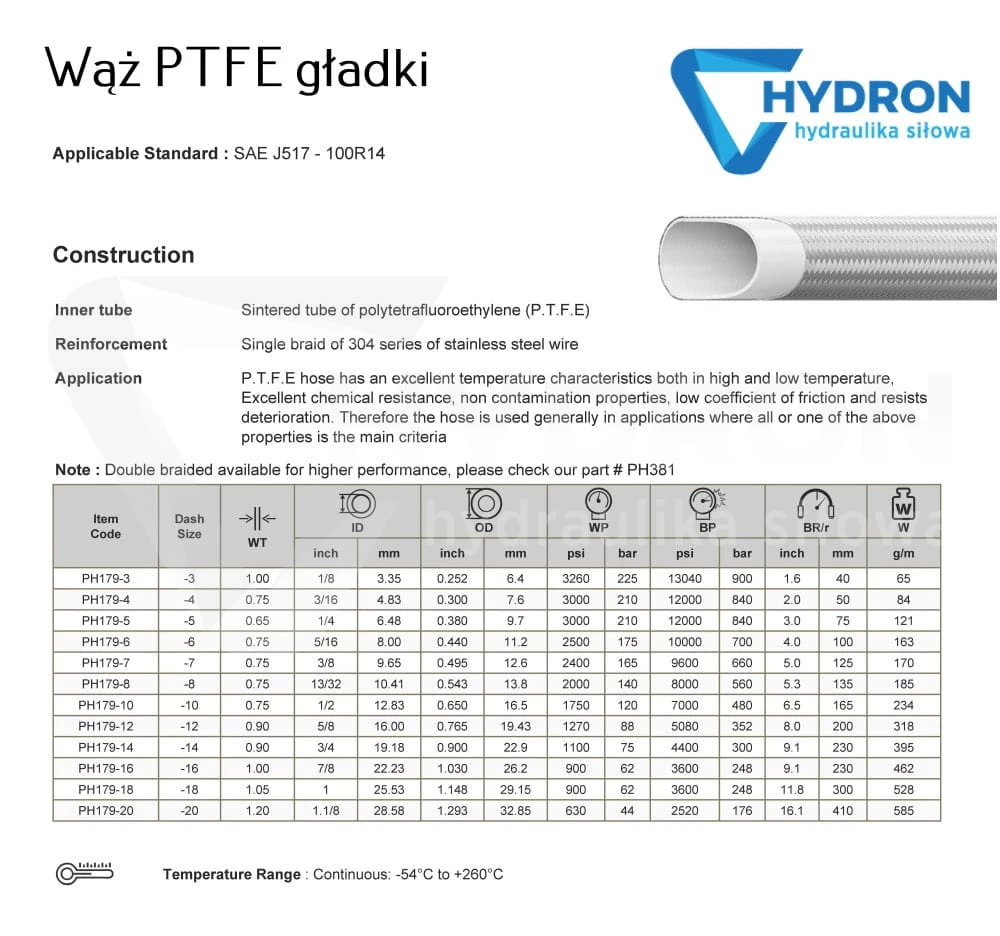

Specyfikacja techniczna

Parametr	Wartość
Typ / konstrukcja	PTFE gładki
Średnica wewnętrzna / zewnętrzna	10 / 12,6 mm
Ciśnienie robocze	183 bar
Temperatura pracy	-60°C do +260°C
Minimalny promień gięcia	127 mm
Rdzeń / oplot	PTFE / stal nierdzewna AISI 304
Masa jednostkowa	0,152 kg/m
Kod katalogowy	GSSV10-0B01

Najczęściej zadawane pytania (FAQ)

Czy wąż PTFE DN10 można stosować do pary wodnej?

Tak, po potwierdzeniu dopuszczalnych parametrów ciśnienia i temperatury dla gotowego zespołu wężowego. Należy uwzględnić również zgodność końcówek i uszczelnień.

Czy przewód nadaje się do farb, klejów i rozpuszczalników?

Tak, PTFE może transportować wiele takich mediów. Przed użyciem należy sprawdzić zgodność konkretnej substancji z materiałami całego zespołu.

Czy wąż PTFE DN10 może mieć kontakt z żywnością?

PTFE jest wykorzystywany w aplikacjach spożywczych. Bezpośredni kontakt z żywnością wymaga potwierdzenia odpowiednich dopuszczeń konkretnego wyrobu oraz zastosowanych przyłączy.

Czy 183 bar obowiązuje także przy +260°C?

Nie. Powyżej +120°C należy obniżyć maksymalne dopuszczalne ciśnienie robocze. Warunki pracy należy dobrać na podstawie temperatury medium i parametrów kompletnego przewodu.

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek ( ilość w rolce? zadaj pytanie sprzedającemu) cena za 1 mb.
