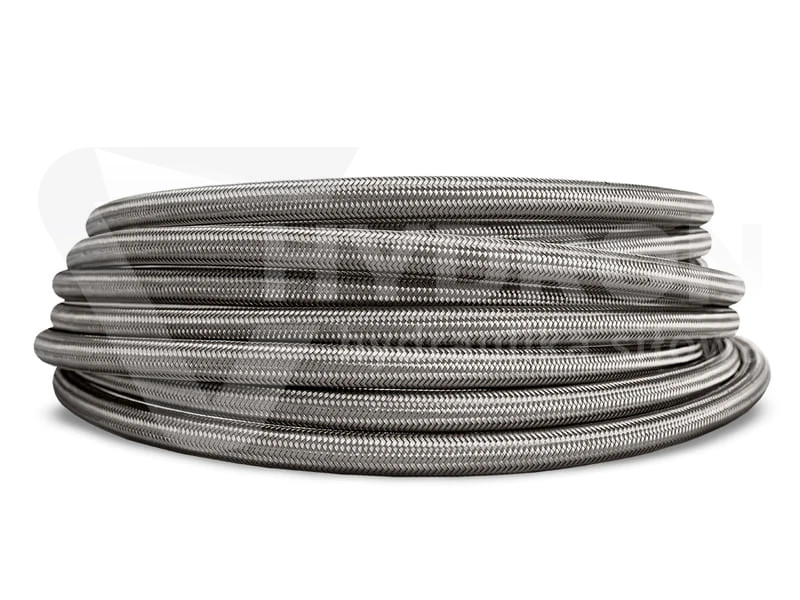

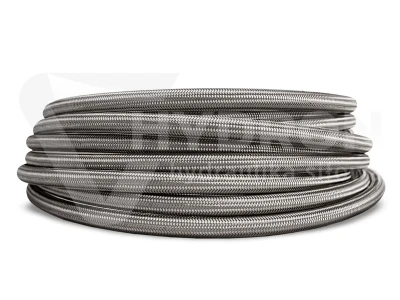

Wąż PTFE DN13 gładki (-60C+260C)161bar

Przejdź do sekcji Opinie

60,22 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 13 mm = DN13 (1/2")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania PTFE ( teflon )
Typ węża / wzmocnienia oplot ze stali nierdzewnej
Ciśnienie robocze węża 160 bar
Temperatura pracy węża -60ºC do +260ºC
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża nie dotyczy ( oplot nierdzewny )

Opis

Wąż PTFE DN13 gładki -60°C do +260°C 161 bar

Wąż PTFE DN13 gładki to przemysłowy przewód teflonowy przeznaczony do przesyłania substancji chemicznych i mediów technologicznych. Posiada średnicę wewnętrzną 13 mm (1/2") oraz nominalne ciśnienie robocze 161 bar. Gładki rdzeń wykonany z politetrafluoroetylenu (PTFE) charakteryzuje się szeroką odpornością chemiczną, niskim współczynnikiem tarcia i odpornością na wysokie temperatury. Zewnętrzne wzmocnienie stanowi pojedynczy oplot ze stali nierdzewnej AISI 304. Zakres temperatur pracy wynosi od -60°C do +260°C, przy czym w podwyższonej temperaturze należy odpowiednio zmniejszyć dopuszczalne ciśnienie. Przewód znajduje zastosowanie w instalacjach chemicznych, przemysłowych i technologicznych.

Parametry techniczne węża PTFE DN13

Rodzaj przewodu: wąż PTFE gładki.
Średnica wewnętrzna: 13 mm (DN13, 1/2").
Ciśnienie robocze: 161 bar.
Temperatura pracy: od -60°C do +260°C.
Rdzeń: politetrafluoroetylen (PTFE), gładki.
Wzmocnienie: pojedynczy oplot ze stali nierdzewnej AISI 304.
Odporność materiałowa: wiele kwasów, zasad, paliw, olejów i rozpuszczalników.
Montaż końcówek: zakuwanie na prasie hydraulicznej.
Jednostka sprzedaży: metr bieżący.

Zastosowanie węża PTFE DN13 w przemyśle

Ze względu na szeroki zakres temperatur oraz odporność PTFE na większość powszechnie stosowanych substancji chemicznych wąż DN13 gładki znajduje zastosowanie w instalacjach przemysłowych, chemicznych i technologicznych. Jest wykorzystywany do przesyłania pary wodnej, klejów, farb, rozpuszczalników, olejów, paliw, barwników oraz odpowiednio dobranych substancji chemicznych i spożywczych. Gładka powierzchnia wewnętrzna ogranicza opory przepływu i ułatwia usuwanie pozostałości transportowanego medium.

Przewód może być stosowany w instalacjach dozujących, układach transportu cieczy technologicznych, urządzeniach produkcyjnych oraz połączeniach pomiędzy elementami instalacji. Przy przesyłaniu pary wodnej należy uwzględnić rzeczywiste ciśnienie i temperaturę medium oraz dopuszczalne parametry gotowego zespołu wężowego. Bezpośredni kontakt z żywnością wymaga potwierdzenia odpowiednich dopuszczeń konkretnego przewodu, końcówek i uszczelnień.

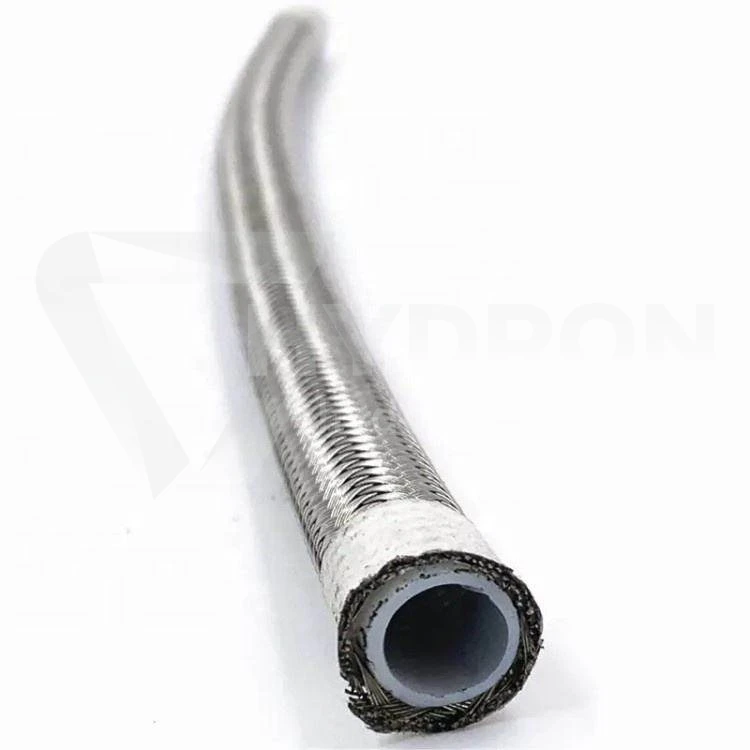

Gładki rdzeń PTFE i odporność chemiczna

Wewnętrzną warstwę przewodu wykonano z politetrafluoroetylenu, znanego również jako teflon. Materiał wyróżnia się odpornością na wiele agresywnych substancji chemicznych, w tym kwasy, zasady i rozpuszczalniki. PTFE zachowuje właściwości w szerokim zakresie temperatur oraz wykazuje odporność na promieniowanie UV, tlen i ozon.

Gładka powierzchnia wewnętrzna charakteryzuje się niskim współczynnikiem tarcia, wynoszącym dla PTFE około 0,02–0,2. W porównaniu z wieloma przewodami karbowanymi ułatwia przepływ medium oraz ogranicza zatrzymywanie się pozostałości farb, klejów i innych cieczy technologicznych. Jest to szczególnie przydatne w instalacjach, w których istotne są właściwe warunki przepływu i możliwość czyszczenia przewodu.

Odporność chemiczna PTFE ma określone wyjątki, do których należą między innymi fluor gazowy, stopione metale alkaliczne, trójfluorek chloru oraz dwufluorek tlenu. W przypadku nietypowych substancji należy sprawdzić zgodność materiałową całego zespołu, uwzględniając także końcówki i uszczelnienia.

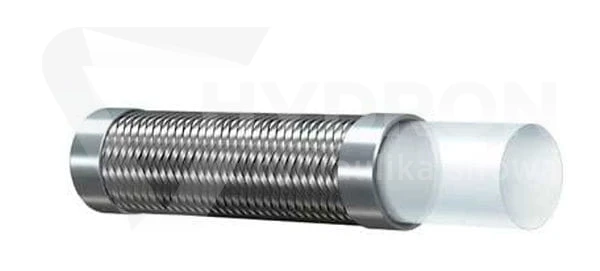

Pojedynczy oplot ze stali nierdzewnej AISI 304

Zewnętrzne wzmocnienie przewodu stanowi pojedynczy oplot ze stali nierdzewnej AISI 304. Ogranicza on odkształcanie rdzenia podczas pracy pod ciśnieniem i zapewnia dodatkową ochronę mechaniczną. Stal nierdzewna wykazuje odporność na korozję w wielu środowiskach przemysłowych, jednak przy kontakcie z agresywnymi substancjami należy również uwzględnić odporność samego oplotu.

Ciśnienie 161 bar i temperatura od -60°C do +260°C

Nominalne ciśnienie robocze węża PTFE DN13 wynosi 161 bar. Przewód jest przeznaczony do pracy w temperaturze od -60°C do +260°C. Przy temperaturze powyżej +120°C maksymalne ciśnienie robocze należy obniżać o 1% wartości nominalnej na każdy kolejny stopień Celsjusza. Oznacza to, że wartości 161 bar nie można automatycznie przyjmować dla całego zakresu temperatur.

Przy doborze do instalacji wysokotemperaturowej należy potwierdzić dopuszczalne warunki eksploatacyjne całego zespołu. Istotne są również parametry końcówek, tulejek zaciskowych, uszczelnień oraz właściwości transportowanej substancji. Szczególnej oceny wymagają zastosowania z parą wodną i mediami niebezpiecznymi.

Montaż i zakuwanie końcówek

Wąż PTFE DN13 gładki może być wykorzystywany do wykonywania przewodów z końcówkami mocowanymi metodą zakuwania na prasie hydraulicznej. Należy stosować końcówki i tulejki zgodne z konstrukcją gładkiego węża PTFE. Parametry zaciskania muszą odpowiadać konkretnemu zestawowi komponentów, aby zapewnić odpowiednią szczelność i wytrzymałość połączenia.

Podczas montażu należy unikać skręcania, nadmiernego naprężania i zaginania przewodu poniżej dopuszczalnego promienia. Nie należy automatycznie stosować parametrów zakuwania przewidzianych dla węży gumowych lub PTFE karbowanych. Gotowy przewód powinien zostać sprawdzony pod kątem szczelności oraz zgodności z wymaganiami instalacji.

Dlaczego warto wybrać wąż PTFE DN13 gładki?

Średnica wewnętrzna 13 mm (DN13, 1/2").
Nominalne ciśnienie robocze 161 bar.
Szeroki zakres temperatur od -60°C do +260°C.
Gładki rdzeń ograniczający opory przepływu.
Odporność PTFE na wiele kwasów, zasad i rozpuszczalników.
Pojedynczy oplot nierdzewny AISI 304.
Możliwość zastosowania do kompatybilnych mediów technologicznych.
Sprzedaż na metry bieżące.

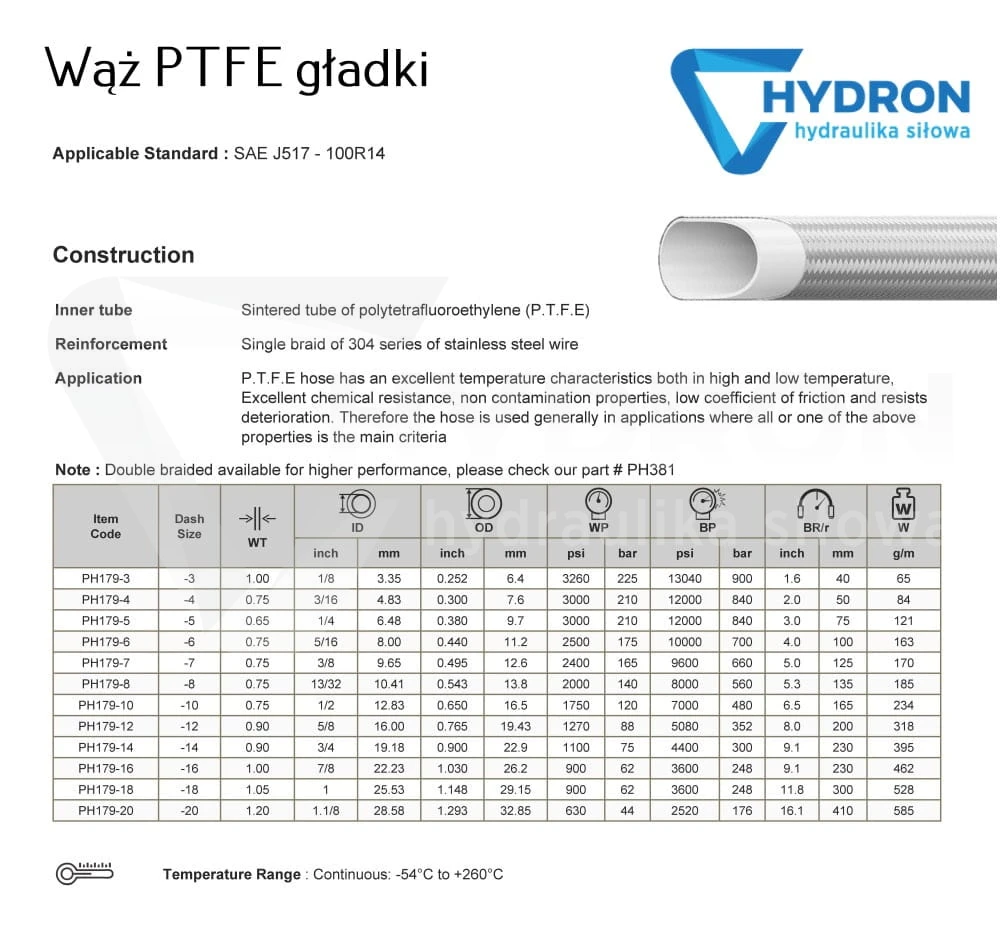

Specyfikacja techniczna

Parametr	Wartość
Rodzaj węża	PTFE gładki
Średnica wewnętrzna	13 mm (DN13, 1/2")
Ciśnienie robocze	161 bar
Temperatura pracy	-60°C do +260°C
Rdzeń wewnętrzny	Politetrafluoroetylen (PTFE)
Wzmocnienie	Pojedynczy oplot AISI 304
Montaż końcówek	Zakuwanie na prasie hydraulicznej
Jednostka sprzedaży	Metr bieżący

Najczęściej zadawane pytania (FAQ)

Czy wąż PTFE DN13 nadaje się do pary wodnej?

Przewód może być stosowany do przesyłania pary wodnej po potwierdzeniu dopuszczalnych parametrów ciśnienia i temperatury kompletnego zespołu. Należy również sprawdzić zgodność końcówek i uszczelnień.

Czy wąż PTFE nadaje się do farb, klejów i rozpuszczalników?

Tak. PTFE jest odporny na wiele farb, klejów, barwników i rozpuszczalników. Przed zastosowaniem należy potwierdzić zgodność konkretnego medium z materiałami przewodu.

Czy przewód może mieć bezpośredni kontakt z żywnością?

PTFE jest wykorzystywany w przemyśle spożywczym, ale bezpośredni kontakt z żywnością wymaga potwierdzenia odpowiednich dopuszczeń konkretnego wyrobu i wszystkich elementów zespołu.

Czy ciśnienie 161 bar obowiązuje przy +260°C?

Nie. Przy temperaturze powyżej +120°C dopuszczalne ciśnienie należy odpowiednio obniżyć. Należy również uwzględnić ograniczenia wynikające z zastosowanych końcówek.

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek ( ilość w rolce? zadaj pytanie sprzedającemu) cena za 1 mb.
