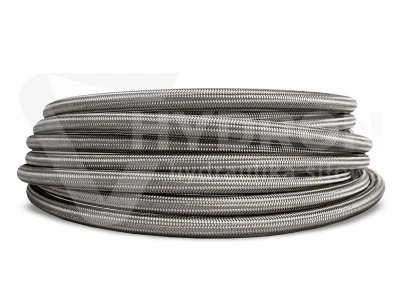

Wąż PTFE DN16 gładki (-60C+260C) 114bar

Przejdź do sekcji Opinie

77,55 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 16 mm = DN16 (5/8")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania PTFE ( teflon )
Typ węża / wzmocnienia oplot ze stali nierdzewnej
Temperatura pracy węża -60ºC do +260ºC
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża nie dotyczy ( oplot nierdzewny )

Opis

Wąż PTFE DN16 gładki -60°C do +260°C 114 bar

Wąż PTFE DN16 gładki to przemysłowy przewód teflonowy przeznaczony do przesyłania odpowiednio dobranych substancji chemicznych i mediów technologicznych. Średnica wewnętrzna wynosi 16 mm (5/8"), a ciśnienie robocze 114 bar. Gładki rdzeń z politetrafluoroetylenu (PTFE) charakteryzuje się szeroką odpornością chemiczną, niskim współczynnikiem tarcia oraz odpornością na wysokie temperatury. Zewnętrzny oplot ze stali nierdzewnej AISI 304 wzmacnia konstrukcję podczas pracy pod ciśnieniem. Zakres temperatur od -60°C do +260°C umożliwia stosowanie przewodu w wymagających instalacjach przemysłowych, z uwzględnieniem ograniczeń ciśnienia przy podwyższonej temperaturze.

Najważniejsze parametry techniczne

Rodzaj: wąż teflonowy PTFE gładki.
Średnica wewnętrzna: 16 mm (DN16, 5/8").
Średnica zewnętrzna: 19,7 mm.
Ciśnienie robocze: 114 bar (11,4 MPa).
Temperatura pracy: od -60°C do +260°C.
Minimalny promień gięcia: 178 mm.
Materiał rdzenia: politetrafluoroetylen (PTFE).
Konstrukcja rdzenia: gładka.
Wzmocnienie: oplot ze stali nierdzewnej AISI 304.
Współczynnik bezpieczeństwa: 4:1.
Masa jednostkowa: 0,2827 kg/m.
Kod katalogowy: GSSV16-6B01.
Jednostka sprzedaży: metr bieżący.

Zastosowanie węża PTFE DN16 w przemyśle

Ze względu na szeroki zakres temperatur oraz odporność na wiele substancji chemicznych wąż PTFE DN16 znajduje zastosowanie w instalacjach przemysłowych, chemicznych i technologicznych. Może być wykorzystywany do przesyłania pary wodnej, klejów, farb, rozpuszczalników, olejów, paliw, barwników oraz odpowiednio dobranych substancji chemicznych i spożywczych. Gładka powierzchnia wewnętrzna ułatwia przepływ medium i ogranicza zatrzymywanie się jego pozostałości.

Przewód może być stosowany w instalacjach dozujących, układach przesyłu cieczy technologicznych oraz połączeniach pomiędzy urządzeniami produkcyjnymi. Przy transportowaniu pary wodnej należy potwierdzić dopuszczalne ciśnienie i temperaturę kompletnego zespołu wężowego. Zastosowania wymagające bezpośredniego kontaktu z żywnością muszą być poprzedzone weryfikacją odpowiednich dopuszczeń konkretnego przewodu, końcówek i uszczelnień.

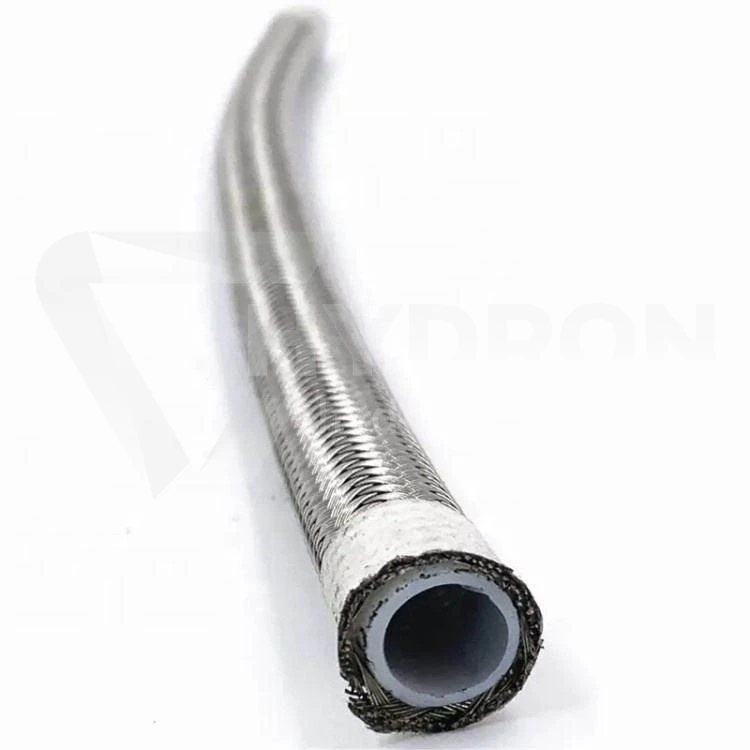

Gładki rdzeń PTFE i odporność chemiczna

Politetrafluoroetylen, znany również jako teflon, wyróżnia się odpornością na wiele kwasów, zasad, rozpuszczalników, olejów i produktów ropopochodnych. Materiał wykazuje również odporność na promieniowanie UV, tlen i ozon. Dzięki temu przewody PTFE znajdują zastosowanie w instalacjach, w których tradycyjne węże gumowe mogą nie zapewniać wymaganej odporności chemicznej lub temperaturowej.

Gładka ścianka wewnętrzna ogranicza opory przepływu w porównaniu z wieloma wężami karbowanymi. Ułatwia również czyszczenie przewodu oraz usuwanie pozostałości przesyłanych substancji. Jest to korzystne podczas transportu farb, klejów, barwników i innych cieczy technologicznych, dla których istotna jest odpowiednia charakterystyka przepływu.

Odporność chemiczna PTFE nie obejmuje wszystkich substancji. Wyjątki stanowią między innymi fluor gazowy, stopione metale alkaliczne, trójfluorek chloru i dwufluorek tlenu. Przed zastosowaniem do nietypowych mediów należy potwierdzić zgodność materiałową całego zespołu wężowego.

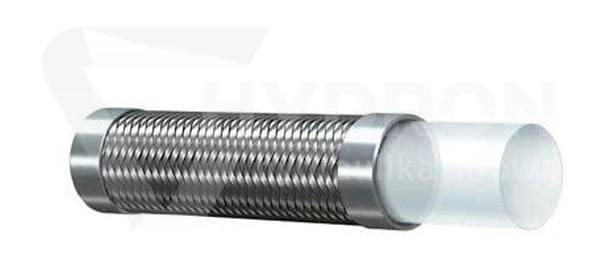

Oplot ze stali nierdzewnej AISI 304

Zewnętrzny oplot ze stali nierdzewnej AISI 304 stanowi wzmocnienie przewodu i ogranicza odkształcanie rdzenia podczas pracy pod ciśnieniem. Zapewnia również dodatkową ochronę mechaniczną. Przy użytkowaniu w agresywnym środowisku należy uwzględnić odporność samego oplotu, ponieważ może różnić się ona od odporności chemicznej wewnętrznej warstwy PTFE.

Ciśnienie 114 bar i temperatura od -60°C do +260°C

Nominalne ciśnienie robocze węża wynosi 114 bar. Przewód jest przeznaczony do pracy w zakresie temperatur od -60°C do +260°C. Przy temperaturach powyżej +120°C dopuszczalne ciśnienie należy odpowiednio obniżyć, zgodnie z charakterystyką temperaturową przewodu. Wartości 114 bar nie należy traktować jako dopuszczalnej dla całego zakresu temperatur.

Współczynnik bezpieczeństwa wynosi 4:1 i nie oznacza dopuszczenia do pracy przy ciśnieniu czterokrotnie wyższym od nominalnego. Przy doborze należy uwzględnić również ograniczenia wynikające z zastosowanych końcówek, tulejek i uszczelnień, szczególnie w instalacjach wysokotemperaturowych.

Promień gięcia i prawidłowy montaż

Minimalny promień gięcia węża PTFE DN16 gładkiego wynosi 178 mm. Podczas montażu należy zachować ten parametr, aby uniknąć nadmiernego naprężenia i uszkodzenia konstrukcji. Nie należy skręcać przewodu wokół jego osi ani prowadzić go bezpośrednio po ostrych krawędziach.

Do wykonywania gotowych przewodów należy stosować końcówki i tulejki kompatybilne z gładkimi wężami PTFE. Parametry zakuwania muszą odpowiadać konkretnemu zestawowi komponentów. Nie należy automatycznie stosować rozwiązań przeznaczonych do węży gumowych lub PTFE karbowanych. Gotowy zespół powinien zostać sprawdzony pod kątem szczelności i przydatności do planowanych warunków eksploatacji.

Dlaczego warto wybrać wąż PTFE DN16 gładki?

Średnica wewnętrzna 16 mm (DN16, 5/8").
Nominalne ciśnienie robocze 114 bar.
Szeroki zakres temperatur od -60°C do +260°C.
Gładki rdzeń ograniczający opory przepływu.
Odporność PTFE na wiele substancji chemicznych.
Oplot ze stali nierdzewnej AISI 304.
Możliwość wykonywania przewodów z zakuwanymi końcówkami.
Sprzedaż na metry bieżące.

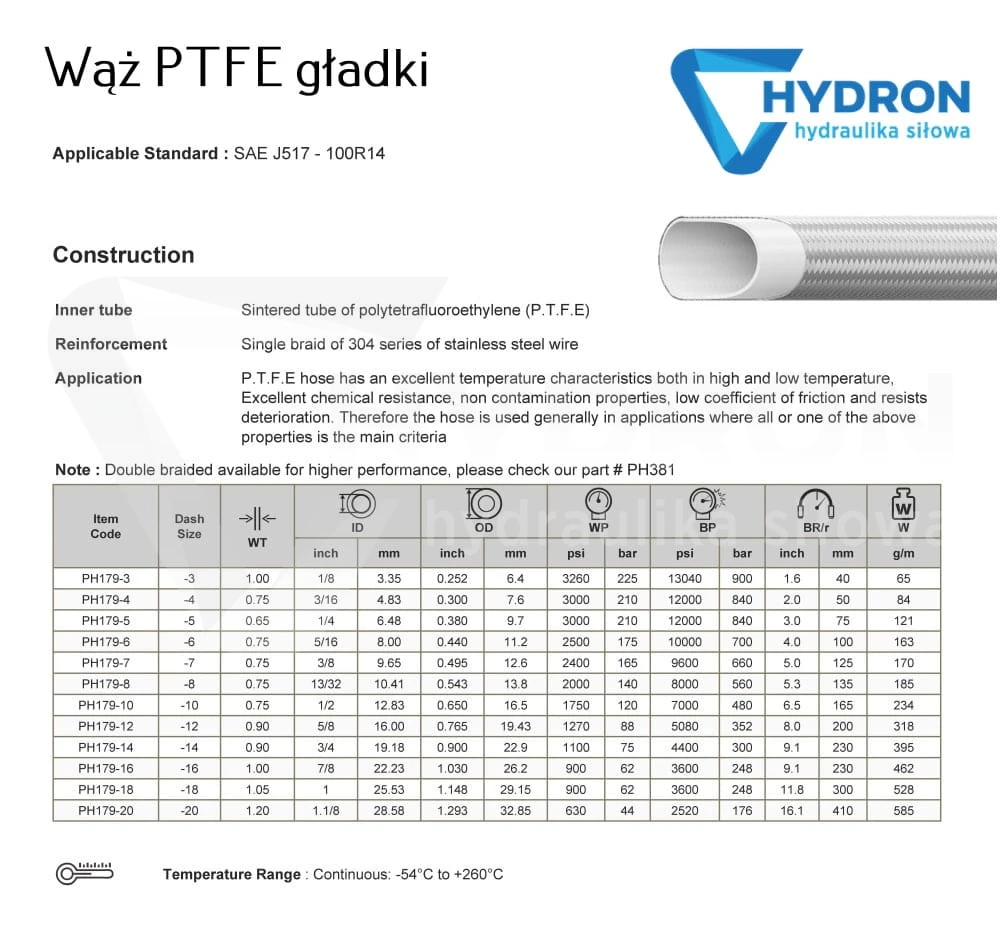

Specyfikacja techniczna

Parametr	Wartość
Rodzaj przewodu	Wąż PTFE gładki
Średnica wewnętrzna	16 mm (DN16, 5/8")
Średnica zewnętrzna	19,7 mm
Ciśnienie robocze	114 bar (11,4 MPa)
Temperatura pracy	-60°C do +260°C
Minimalny promień gięcia	178 mm
Materiał rdzenia	Politetrafluoroetylen (PTFE)
Oplot zewnętrzny	Stal nierdzewna AISI 304
Współczynnik bezpieczeństwa	4:1
Masa jednostkowa	0,2827 kg/m
Kod katalogowy	GSSV16-6B01

Najczęściej zadawane pytania (FAQ)

Czy wąż PTFE DN16 nadaje się do pary wodnej?

Przewód może być stosowany do przesyłania pary wodnej po potwierdzeniu dopuszczalnego ciśnienia i temperatury kompletnego zespołu. Należy również uwzględnić odporność końcówek i uszczelnień.

Czy wąż nadaje się do farb, klejów i rozpuszczalników?

Tak, PTFE jest odporny na wiele takich substancji. Przed zastosowaniem należy sprawdzić zgodność konkretnego medium z materiałami przewodu i przyłączy.

Czy wąż PTFE DN16 można stosować w przemyśle spożywczym?

PTFE znajduje zastosowanie w instalacjach spożywczych. Bezpośredni kontakt z żywnością wymaga jednak potwierdzenia odpowiednich dopuszczeń dla konkretnego przewodu i gotowego zespołu.

Czy ciśnienie 114 bar obowiązuje przy +260°C?

Nie. Nominalne ciśnienie robocze wynosi 114 bar, ale przy podwyższonej temperaturze trzeba zastosować odpowiednie ograniczenie ciśnienia. Maksymalne parametry pracy należy określić dla całego zespołu wężowego.

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek ( ilość w rolce? zadaj pytanie sprzedającemu) cena za 1 mb.
