Zawory pękniętego przewodu VUBA

Zawór odcinający przy pęknięciu przewodu hydraulicznego.

Zawory zabezpieczające siłownik przed opadnięciem. Zawory pękniętego przewodu ( zawory VUBA i wkłady do nich ) to zawory bezpieczeństwa. elementy te uniemożliwiają gwałtownemu opadnięciu siłownika po przerwaniu, przecięciu, uszkodzeniu przewodu hydraulicznego. Zawory montujemy jak najbliżej siłownika. W trakcie normalnej normalnej pracy olej hydrauliczny przepływa swobodnie. W przypadku uszkodzenia (pęknięcia przewodu), wzrasta natężenie przepływu oleju i zawór zamyka wypływ oleju z siłownika - uniemożliwiając opadnięcie siłownika. Kompletny zawór składa się z tuleji oraz zawory, który jest wkręcany do tuleji.

Dlaczego zawory  VUBA są ważne ?

Zawory pękniętego przewodu są kluczowym elementem bezpieczeństwa w układach hydraulicznych. Ich zadaniem jest eliminacja ryzyka wynikającego z awarii przewodów, co w praktyce chroni zarówno maszyny, jak i operatorów. Wybór odpowiedniego zaworu, jak np. model VUBA, zapewnia niezawodność i ochronę w najbardziej wymagających środowiskach pracy.

Czym są zawory pękniętego przewodu ?

Zawory pękniętego przewodu, znane także jako zawory zabezpieczające typu „parachute,” zostały zaprojektowane w celu ochrony układów hydraulicznych przed skutkami pęknięcia przewodu hydraulicznego. W przypadku nagłego wzrostu przepływu, zawór automatycznie zamyka przepływ, zapobiegając niekontrolowanemu ruchowi siłownika hydraulicznego lub utracie ciśnienia w systemie.

Charakterystyka i budowa zaworu VUBA

Zawory te wykonane są z wysokiej jakości stali z wykończeniem brunatnym, co zapewnia trwałość i odporność na uszkodzenia. Dzięki możliwości regulacji przepływu (np. otwory spowalniające przepływ przy zamkniętym zaworze), idealnie sprawdzają się w zastosowaniach wymagających precyzji i bezpieczeństwa. Dostępne w różnych rozmiarach gwintów, od G1/4” do G1”.

Zastosowanie zaworów pękniętego przewodu

Gdzie stosuje się zawory pękniętego przewodu ? Zawory te są niezbędnym elementem w układach hydraulicznych, gdzie kluczowe jest bezpieczeństwo pracy, np. w maszynach budowlanych, przemysłowych czy rolniczych. Chronią siłowniki przed niekontrolowaną utratą pozycji, co jest szczególnie istotne w przypadku dźwigów, podnośników czy platform roboczych. Przykład zastosowania : Przyczepy rolnicze: W przypadku pęknięcia węża podczas podnoszenia przyczepy zawór blokuje przepływ oleju, zapobiegając niekontrolowanemu opadaniu skrzyni ładunkowej. Dźwigi i podnośniki: Chroni osoby i ładunki przed upadkiem w sytuacji awaryjnej, utrzymując bezpieczne działanie systemu hydraulicznego. Hydron oferuje szeroką gamę zaworów pękniętego przewodu VUBA, które cechują się niezawodnością, precyzyjnym działaniem i możliwością dostosowania parametrów do indywidualnych potrzeb. Sprawdź naszą ofertę i zapewnij bezpieczeństwo swojego systemu hydraulicznego już dziś!

Jak działa zawór pękniętego przewodu?

Normalne działanie zaworu pękniętego przewodu

W standardowych warunkach zawór pękniętego przewodu umożliwia swobodny przepływ cieczy hydraulicznej między pompą a siłownikiem. Działa on bez zakłóceń, zapewniając odpowiednie zasilanie układu hydraulicznego. Konstrukcja zaworu jest dostosowana do utrzymania pełnego przepływu cieczy przy normalnym ciśnieniu roboczym, co gwarantuje płynne działanie maszyn i urządzeń.

Działanie w przypadku przerwania węża

Gdy dochodzi do uszkodzenia węża hydraulicznego, przepływ cieczy gwałtownie wzrasta, co powoduje aktywację zaworu. Specjalny mechanizm reaguje na ten nadmierny przepływ (tzw. reakcję przepływową) i automatycznie zamyka przepływ cieczy hydraulicznej. Dzięki temu siłownik zostaje zablokowany w aktualnej pozycji, co zapobiega niekontrolowanemu opadaniu, ruchom lub uszkodzeniom urządzeń.

Parametry techniczne zaworów pękniętego przewodu

• • Wykonanie : stal automatowa pokryta ocynkiem
  • Dostępne gwinty : 1/4", 3/8", 1/2", 34"

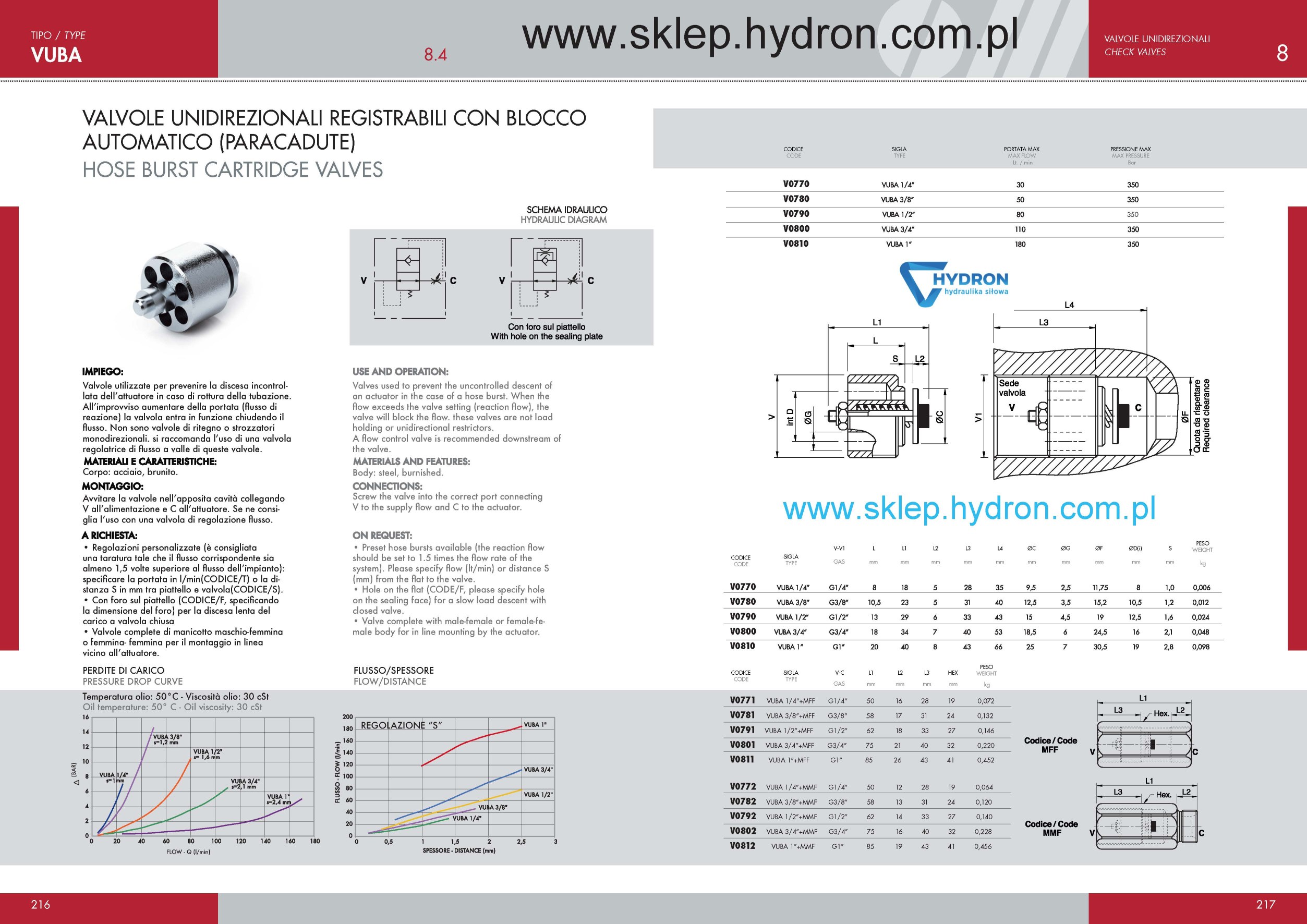

  • Karta katalogowa wkładu zaworu pękniętego przewodu
  • Karta katalogowa wkładu JPEG
  • Karta katalogowa tulei zaworu pękniętego przewodu
  • Karta katalogowa tulei zaworu pękniętego przewodu JPEG
