Zawory baryłkowe VRF z regulacją - zawór tego typu dławi przepływ w jedną stronę.  gwinty wewnętrzne calowe ( brytyjskie ). Dzięki gwintom wewnętrznym calowym mamy możliwość dokręcenie dowolnej przyłączki i w ten sposób możemy przejść na dowolny inny gwint : metryczny, calowy, amerykański. Jak ustawić zawory tego typu ? Ustawienie dławienia ( poziomu ) odbywa się za pomocą pomocą skręcania i rozkręcania obu części zaworu. Ustawienie zaworu możemy zabezpieczyć za pomocą przeciwnakrętki ( nakrętki kontrującej ) Nasza oferta obejmuje również zawory zwrotne oraz zawory dławiące. W ofercie posiadamy również innego rodzaju zawory zwrotno-dławiące z regulacją pokrętłem

Instrukcja obsługi zaworu

Zawory zwrotno-dławiące VRF to precyzyjne komponenty hydrauliczne, które umożliwiają regulację przepływu cieczy w jednym kierunku, jednocześnie pozwalając na swobodny przepływ w kierunku przeciwnym. Dzięki swojej konstrukcji znajdują zastosowanie w systemach wymagających dokładnej kontroli prędkości oraz płynności działania. Regulacja przepływu: Regulacja przepływu odbywa się przez obrót zewnętrznego mankietu. Obrót w prawo zwiększa przepływ, a w lewo zmniejsza. Po ustawieniu żądanej wartości blokada utrzymuje regulację nawet w warunkach wibracji.

Zastosowanie zaworów zwrotno dławiących VRF

Zawory zwrotno-dławiące VRF znajdują zastosowanie w: Systemach hydraulicznych wymagających precyzyjnej kontroli przepływu. Układach z siłownikami, gdzie konieczne jest połączenie regulacji prędkości z ochroną przed wstecznym przepływem medium. Aplikacjach przemysłowych, budowlanych i rolniczych, gdzie liczy się niezawodność i efektywność. Przykładowe zastosowanie : VRF 1/4" – Idealny dla układów o niskim przepływie, VRF 1 1/2" – Doskonały do dużych instalacji wymagających większego przepływu. Zapraszamy do zapoznania się z pełną ofertą i wyboru zaworu idealnie dopasowanego do Twoich potrzeb!

Parametry techniczne zaworów :

• dostępne rozmiary gwintów: G1/4”, G3/8”, G1/2”, G3/4”, G1”, G1 1/4”, G1 1/2”.
• podłączenie: przepływ z C do V jest regulowany, z V do C jest swobodny
• temperatura pracy  -40 C do +60 C
• temperatura oleju: -15 C do +80 C
• zalecana temperatura oleju: 50°C.
• wymagana lepkość oleju: 30 cSt.
• typ oleju: olej hydrauliczny na bazie oleju mineralnego
• materiał : stal galwanizowana ( ocynkowana )
• korpus i tuleja: stal cynkowana, zapewniająca odporność na korozję.
• części wewnętrzne: stal hartowana i szlifowana dla zwiększonej trwałości.
• uszczelnienia: standardowe uszczelki BUNA N gwarantujące szczelność i trwałość.
• Przyłącza gwintowe: G1/4” do G1 1/2.
• Maksymalny przepływ w zakresie od 20 l/min do 280 l/min, zależnie od modelu.
• Maksymalne ciśnienie robocze: 300 bar.
• Minimalne ciśnienie otwarcia zaworu : 0,5 bar.

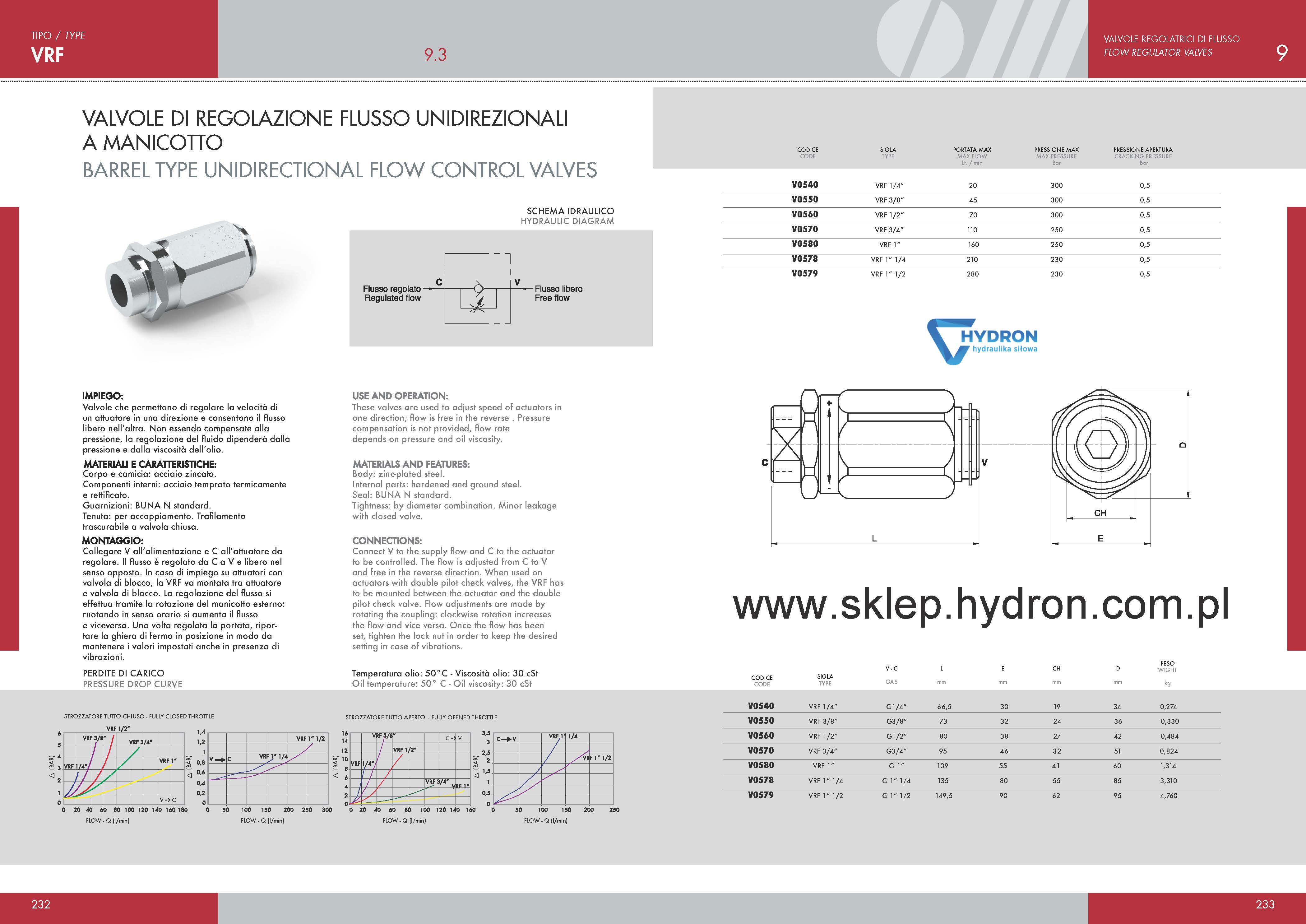

• Pobierz kartę katalogową zaworu VRF
• Pobierz kartę zaworu zwrotno dławiącego VRB w formacie JPEG

Zawór dławiąco-zwrotny do siłownika

Czym jest zawór dławiąco-zwrotny ? Zawór dławiąco-zwrotny to element hydrauliczny, który łączy w sobie funkcję regulacji natężenia przepływu cieczy roboczej (funkcja dławiąca) z jednokierunkowym przepływem oleju (funkcja zaworu zwrotnego). W praktyce oznacza to, że zawór pozwala na płynną regulację prędkości wysuwu lub powrotu tłoczyska siłownika hydraulicznego, jednocześnie umożliwiając swobodny przepływ w kierunku przeciwnym. Tego typu zawory są niezastąpione wszędzie tam, gdzie wymagane jest dokładne sterowanie ruchem siłownika – np. w maszynach rolniczych, budowlanych, przemysłowych czy leśnych.

Budowa i zasada działania zaworu dławiąco-zwrotnego

Zawory dławiąco-zwrotne zbudowane są z solidnego korpusu (zazwyczaj stalowego lub mosiężnego), precyzyjnej iglicy dławiącej oraz zaworu zwrotnego z kulką i sprężyną. W jednym kierunku przepływ oleju jest ograniczony i regulowany przez iglicę – użytkownik może ustawić, jak szybko olej przepływa przez układ. W przeciwnym kierunku zawór otwiera się swobodnie, pozwalając na szybki powrót oleju bez dławienia. Dzięki temu rozwiązaniu siłownik może wysuwać się powoli i kontrolowanie, a wracać szybko i bez oporu – co zapewnia precyzyjną i bezpieczną pracę maszyny.

Zastosowanie zaworów dławiąco-zwrotnych

Zawory dławiąco-zwrotne stosuje się w wielu typach maszyn i urządzeń hydraulicznych, w tym: w układach podnoszenia i opuszczania przyczep rolniczych i maszyn transportowych, w siłownikach hydraulicznych, gdzie wymagana jest płynna regulacja prędkości ruchu, w systemach sterowania maszyn rolniczych (np. rozsiewacze, ładowacze czołowe, podnośniki), w maszynach przemysłowych i wtryskarkach, gdzie konieczna jest stabilna praca siłowników, w układach hydrauliki mobilnej, zapewniających bezpieczeństwo i kontrolę w działaniu.

Cechy charakterystyczne zaworów dławiąco-zwrotnych

Zawory tego typu wyróżniają się wysoką precyzją i odpornością na warunki pracy:

• Regulacja przepływu w zakresie pełnego otwarcia lub całkowitego dławienia.

• Zawór zwrotny z kulką zapewnia natychmiastowe otwarcie w kierunku przeciwnym.

• Solidny korpus stalowy lub mosiężny, zabezpieczony powłoką antykorozyjną.

• Zastosowanie w układach do 350 bar (w zależności od modelu).

• Gwinty przyłączeniowe metryczne, calowe BSP, dopasowane do przewodów hydraulicznych dostępnych w ofercie Hydron.

Zawór dławiąco zwrotny - jak podłączyć ?

Jak podłączyć zawór dławiąco-zwrotny do siłownika hydraulicznego ? Aby zawór działał prawidłowo, należy go zainstalować w odpowiednim kierunku przepływu oleju. Prawidłowe podłączenie jest kluczowe – odwrócenie kierunku skutkuje nieprawidłową pracą układu.

1. Zidentyfikuj kierunek przepływu

Na korpusie zaworu dławiąco-zwrotnego znajduje się strzałka, która wskazuje kierunek przepływu przez część dławiącą. Kierunek strzałki oznacza kierunek, w którym przepływ jest dławiony (regulowany). W przeciwną stronę olej przepływa swobodnie – przez zawór zwrotny.

2. Ustal, w którym kierunku ma działać regulacja

Jeśli chcesz regulować prędkość wysuwu siłownika – zawór montuje się na przewodzie zasilającym siłownik od strony tłoczyska (olej wpływa do siłownika przez dławik). Jeśli chcesz regulować prędkość powrotu siłownika – zawór montuje się na przewodzie powrotnym (olej wraca przez dławik).

3. Podłącz zawór do przewodów

Gwinty przyłączeniowe zaworu (np. G1/4, G3/8, M18x1,5, M22x1,5) należy dopasować do końcówek przewodów lub zastosować odpowiednie przyłącza hydrauliczne / redukcje z oferty. Upewnij się, że zawór zamontowany jest w pozycji umożliwiającej łatwy dostęp do śruby regulacyjnej.

4. Ustaw prędkość przepływu

Po zamontowaniu zaworu uruchom układ hydrauliczny i przy pomocy pokrętła lub śruby regulacyjnej ustaw żądaną prędkość wysuwu siłownika.
Zaleca się dokonywać regulacji stopniowo, obracając iglicę w niewielkich zakresach, aż do uzyskania odpowiedniego efektu.

Typowe błędy przy podłączaniu zaworu dławiąco-zwrotnego

1. Odwrotne podłączenie kierunku przepływu – zawór działa wtedy jak zwykły zawór zwrotny, bez regulacji.

2. Brak filtracji oleju hydraulicznego – zanieczyszczenia mogą uszkodzić iglicę dławiącą i kulkę zaworu.

3. Nieprawidłowe uszczelnienie gwintów – powoduje wycieki i spadki ciśnienia.

4. Zbyt mocne dławienie przepływu – może prowadzić do wzrostu temperatury i przeciążenia pompy.

Jak rozpoznać kierunek działania zaworu dławiąco-zwrotnego?

• Strzałka na korpusie – zawsze wskazuje kierunek przepływu przez część dławiącą.

• Zawory mogą być lewe lub prawe – w zależności od kierunku przepływu (oznaczenie „A → B” lub „B → A”).

• W dokumentacji producenta lub w sklepie Hydron znajdziesz dokładny schemat działania zaworu danego typu.
