Złączka AB M14x1,5/M12x1,5 8L/6L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 10,84 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

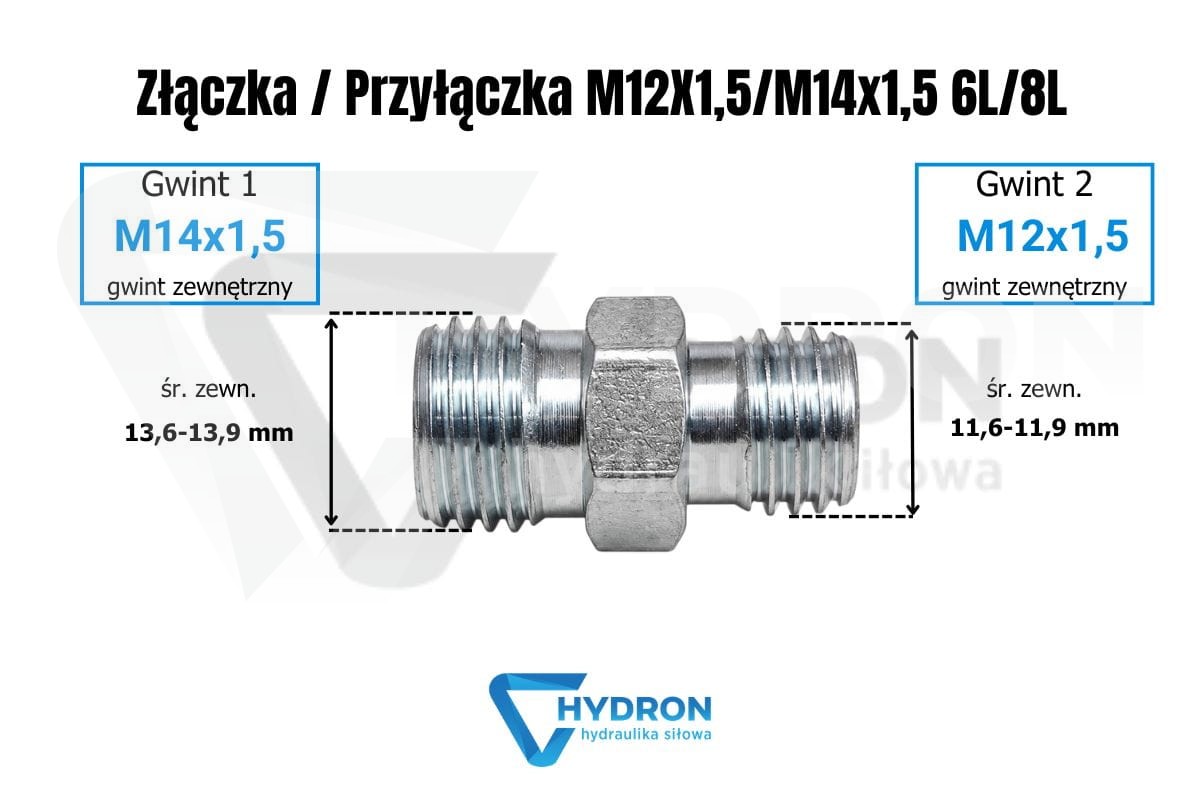

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 M14x1,5
  • Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
  • Rozmiar gwintu 2 M12X1,5
  • Rozmiar gwintu 2 w milimetrach 11,6-11,9zew./10,2-10,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73141 Złączki proste
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TN432-8/6L
  • Oznaczenie wg VITILLO AFE08LME06L.1
  • Oznaczenie wg CAST 605301.1
  • Oznaczenie wg PARKER ERMETO RED08/06LOMD
  • Oznaczenie alternatywne 2C-12-14

Opis

Złączka AB M14x1,5/M12x1,5 8L/6L

Złączka AB M14x1,5/M12x1,5 8L/6L to proste złącze redukcyjne przeznaczone do łączenia elementów instalacji hydrauliki siłowej o różnych rozmiarach przyłączy. Konstrukcja z nakrętką obrotową umożliwia wykonywanie rozłącznych połączeń w metrycznym systemie uszczelnienia stożkowego 24°. Element należy do serii lekkiej L i jest przystosowany do ciśnienia roboczego 315 bar. Stalowa konstrukcja z powłoką ocynkowaną znajduje zastosowanie w układach wykorzystujących olej hydrauliczny.

Zastosowanie złączki hydraulicznej AB 8L/6L

Złączka umożliwia połączenie przyłączy o rozmiarach 8L i 6L, dlatego znajduje zastosowanie podczas montażu, napraw i modernizacji instalacji hydraulicznych. Może służyć do łączenia przewodów oraz kompatybilnych elementów wyposażonych w odpowiednie zakończenia stożkowe. Jest stosowana w hydraulice maszyn rolniczych, sadowniczych, leśnych, budowlanych i urządzeń przemysłowych.

Strona A posiada nakrętkę obrotową z gwintem wewnętrznym M14x1,5, odpowiadającym rozmiarowi 8L. Strona B wyposażona jest w gwint zewnętrzny M12x1,5 dla przyłącza 6L. Redukcja pozwala połączyć elementy tej samej serii przyłączeniowej, ale o różnych średnicach nominalnych.

Konstrukcja i sposób uszczelnienia

Połączenie wykorzystuje współpracujące metalowe powierzchnie stożkowe 24°, których docisk następuje podczas dokręcania złączki. Konstrukcja nie posiada dodatkowej uszczelki gumowej ani gniazda przeznaczonego do jej montażu. Z tego względu element powinien współpracować z przyłączami o zgodnej geometrii uszczelnienia.

Złączka jest przeznaczona do metrycznych połączeń hydraulicznych DIN 2353, zgodnych z systemem PN-EN ISO 8434-1. Nie należy stosować jej bezpośrednio w gniazdach korpusowych pomp, siłowników czy rozdzielaczy, jeżeli wymagają innego sposobu uszczelnienia. Podczas doboru należy sprawdzić zarówno rozmiar gwintu, jak i typ przyłącza.

Dlaczego warto wybrać nasze komponenty?

  • Redukcja przyłączy metrycznych z rozmiaru 8L na 6L.
  • Nakrętka obrotowa umożliwiająca wykonanie rozłącznego połączenia.
  • Ciśnienie robocze 315 bar i zakres temperatur od -20°C do +120°C.
  • Metalowy system uszczelnienia stożkowego 24°.
  • Stalowa konstrukcja zabezpieczona ocynkiem z białą pasywacją.
  • Oznaczenia katalogowe ułatwiające identyfikację odpowiedniego wariantu złączki.

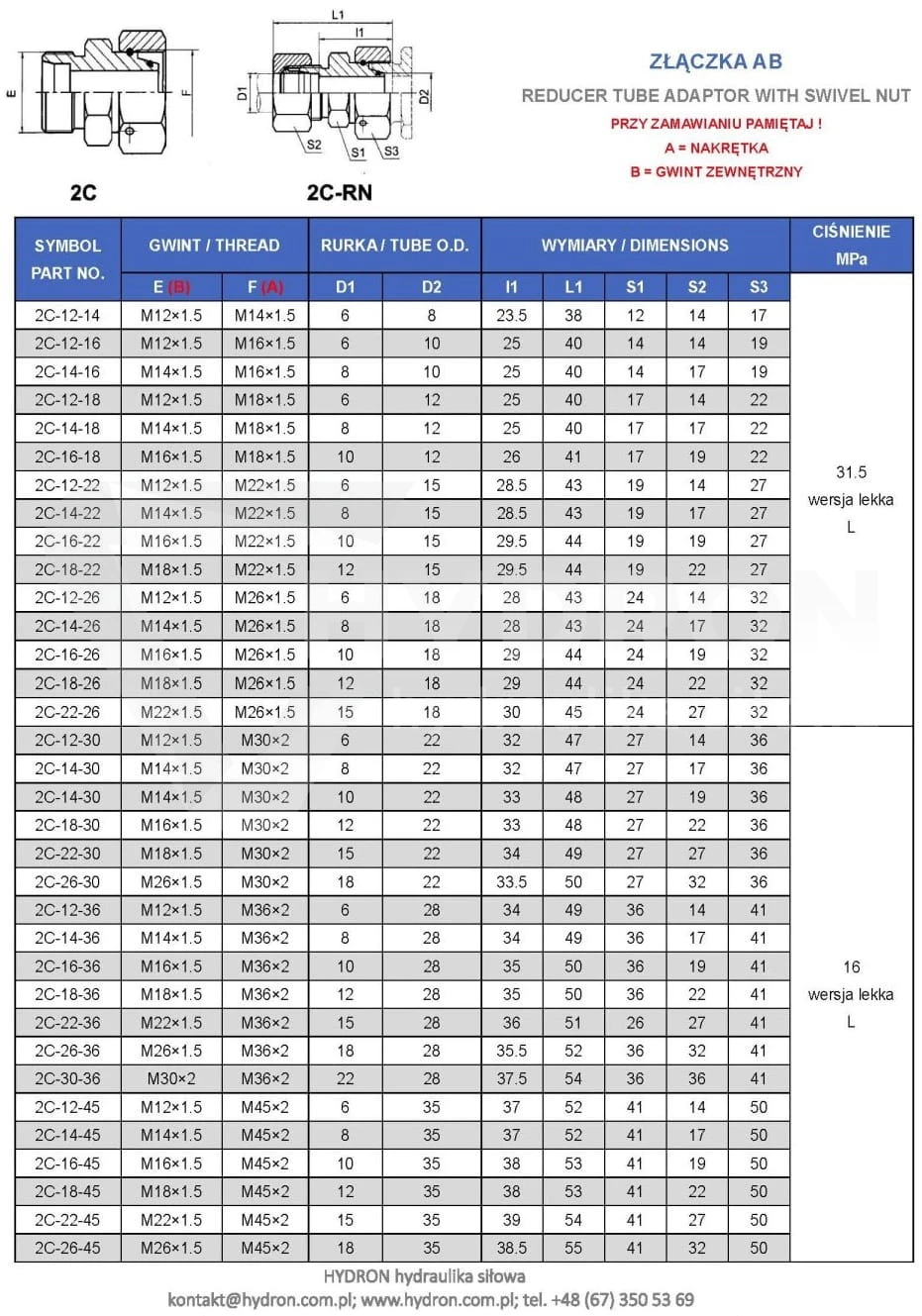

Specyfikacja techniczna złączki AB M14x1,5/M12x1,5

Parametr Wartość
Typ złączaAB, proste redukcyjne
Gwint wewnętrznyM14x1,5, nakrętka obrotowa
Gwint zewnętrznyM12x1,5
Seria przyłączeniowa8L/6L, lekka
Kąt stożka24°
Ciśnienie robocze315 bar
Temperatura pracy-20°C do +120°C
MediumOlej hydrauliczny
MateriałStal
Zabezpieczenie powierzchniOcynk, pasywacja biała
NormyDIN 2353, PN-EN ISO 8434-1, PN-65 M73141
RASTELLI RACCORDITN432-8/6L
VITILLOAFE08LME06L.1
CAST605301.1
PARKER ERMETORED08/06LOMD
Oznaczenie alternatywne2C-12-14

Najczęściej zadawane pytania (FAQ)

Czy złączka AB 8L/6L nadaje się do instalacji o ciśnieniu 315 bar?

Deklarowane ciśnienie robocze złączki wynosi 315 bar. Przy doborze należy uwzględnić również dopuszczalne ciśnienie pozostałych elementów połączenia oraz warunki pracy całego układu hydraulicznego.

Czy do uszczelnienia złączki potrzebny jest dodatkowy oring?

Nie. Konstrukcja wykorzystuje metalowe uszczelnienie stożkowe 24° i nie posiada gniazda pod dodatkową uszczelkę gumową.

Czy złączka AB 8L/6L pasuje do przyłączy serii ciężkiej S?

Złączka jest przeznaczona do przyłączy serii lekkiej L o rozmiarach 8L i 6L. Nie należy dobierać jej do serii ciężkiej S wyłącznie na podstawie podobieństwa gwintów. Konieczne jest potwierdzenie zgodności geometrii połączenia.

Czy złączkę można wkręcić bezpośrednio w korpus rozdzielacza?

Złączka wymaga kompatybilnego przyłącza ze stożkiem 24°. Nie jest przeznaczona do gniazd korpusowych wymagających innego systemu uszczelnienia.
