Złączka AB M20X1,5/M22x1,5 12S/14S
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: AB M20/M22 12S/14S
Kod kreskowy: 5905009123314
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 M20x1,5
- Rozmiar gwintu 1 w milimetrach 19,6-19,9zew./18,2-18,6wew.
- Rozmiar gwintu 2 M22X1,5
- Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 630 bar
- Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)

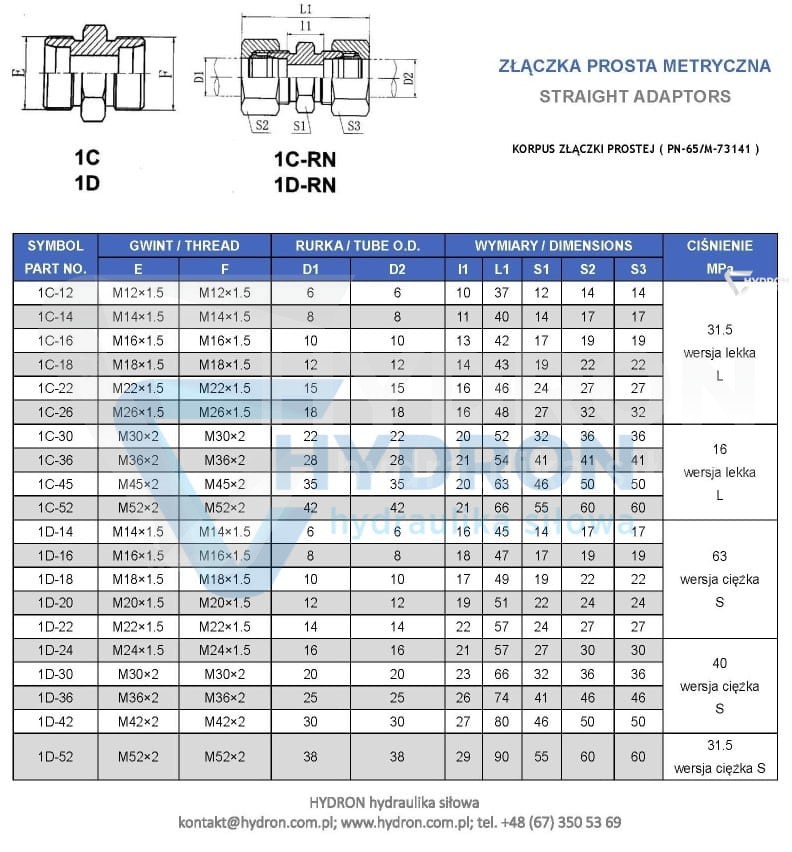

- Polska Norma PN-65 M73141 Złączki proste
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
Opis
Złączka prosta AB M20x1,5 / M22x1,5 12S/14S
Złączka prosta AB M20x1,5 / M22x1,5 12S/14S to redukcyjny element złączny hydrauliki siłowej, przeznaczony do łączenia przewodów hydraulicznych i innych elementów wyposażonych w metryczne przyłącza stożkowe 24°. Z jednej strony posiada nakrętkę obrotową z gwintem wewnętrznym M20x1,5 w serii ciężkiej 12S, a z drugiej gwint zewnętrzny M22x1,5 w serii ciężkiej 14S. Konstrukcja umożliwia połączenie dwóch różnych rozmiarów przyłączy metrycznych.
Zastosowanie złączki hydraulicznej AB 12S/14S
Złączka jest przeznaczona do wykonywania połączeń przewodów hydraulicznych, kolanek i innych kompatybilnych elementów złącznych. Może być wykorzystywana podczas montażu instalacji oraz napraw i modernizacji układów hydraulicznych maszyn rolniczych, budowlanych i przemysłowych.
Gwint wewnętrzny M20x1,5 – seria ciężka 12S
Strona A wyposażona jest w nakrętkę obrotową z gwintem wewnętrznym M20x1,5. Przyłącze odpowiada rozmiarowi 12S w serii ciężkiej. Nakrętka umożliwia wykonanie połączenia z odpowiednim elementem męskim systemu metrycznego bez konieczności obracania całym korpusem złączki.
Gwint zewnętrzny M22x1,5 – seria ciężka 14S
Po stronie B zastosowano gwint zewnętrzny M22x1,5 z przyłączem stożkowym 24° w serii ciężkiej 14S. Jest on przeznaczony do współpracy z odpowiednio dobraną końcówką żeńską. Przy wyborze należy uwzględnić rozmiar gwintu, serię oraz geometrię powierzchni uszczelniających.
Co oznacza konstrukcja AB?
Oznaczenie AB opisuje układ dwóch stron przyłączeniowych. Strona A posiada nakrętkę obrotową z gwintem wewnętrznym, natomiast strona B gwint zewnętrzny. Dzięki temu złączka umożliwia wykonanie prostego, rozłącznego połączenia pomiędzy elementami o różnych rozmiarach przyłączy.
Seria ciężka 12S i 14S a seria lekka L
Obie strony złączki należą do serii ciężkiej S. Nie należy utożsamiać gwintu M22x1,5 14S z wariantem M22x1,5 15L, ponieważ pomimo jednakowego gwintu różnią się one geometrią przyłączeniową. Przed zakupem trzeba sprawdzić oznaczenia serii na współpracujących elementach.
Uszczelnienie stożkowe 24°
Połączenia metryczne tego typu wykorzystują odpowiednio dopasowane powierzchnie uszczelniające w systemie 24°. Złączka nie jest przyłączką korpusową z uszczelką ED i nie powinna być wkręcana bezpośrednio w przypadkowe gniazdo pompy, siłownika lub rozdzielacza. Jej zadaniem jest łączenie kompatybilnych elementów hydraulicznych.
Parametry techniczne złączki AB M20x1,5 / M22x1,5
- Rodzaj: złączka prosta redukcyjna AB
- Gwint strony A: M20x1,5, wewnętrzny
- Wykonanie strony A: nakrętka obrotowa
- Seria strony A: ciężka 12S
- Gwint strony B: M22x1,5, zewnętrzny
- Seria strony B: ciężka 14S
- System przyłączeniowy: metryczny 24°
- Przeznaczenie: łączenie elementów hydraulicznych
Najczęściej zadawane pytania (FAQ)
Czy złączka AB M20x1,5 / M22x1,5 jest redukcyjna?
Tak. Łączy dwa różne rozmiary przyłączy metrycznych w serii ciężkiej: 12S i 14S. Jedna strona posiada nakrętkę obrotową, a druga gwint zewnętrzny.
Czy gwint M22x1,5 14S można połączyć z końcówką 15L?
Nie należy stosować tych elementów zamiennie. Serie 14S i 15L wykorzystują ten sam rozmiar gwintu, ale mają odmienną geometrię przyłączeniową. Należy dobrać element zgodny z serią 14S.
Czy złączka AB posiada uszczelkę ED?
Nie. Złączka AB jest przeznaczona do łączenia odpowiednio dopasowanych elementów złącznych w systemie metrycznym. Nie jest przyłączką korpusową z uszczelnieniem ED.
Złączki proste AB metryczne w HYDRON
Pozostałe rozmiary i konfiguracje dostępne są w kategorii złączki proste AB metryczne. HYDRON zapewnia wsparcie techniczne przy doborze gwintów, serii L i S oraz kompatybilnych elementów złącznych hydrauliki siłowej.
Zdjęcie poglądowe. Wygląd dostarczonej złączki może różnić się od przedstawionej fotografii.
