Złączka AB M20x1,5/M16x1,5 12S/10L

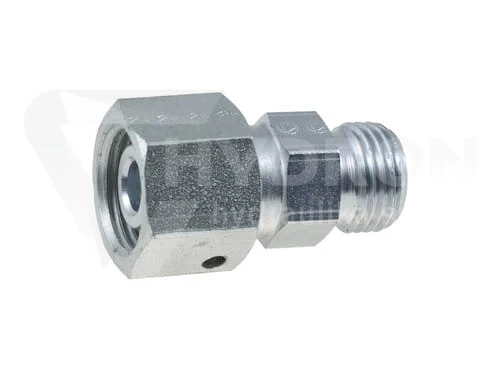

Złączka AB M20x1,5/M16x1,5 12S/10L jest prostą złączką hydrauliczną metryczną przeznaczoną do łączenia elementów w systemie stożkowym 24°. Po stronie A znajduje się nakrętka obrotowa z gwintem wewnętrznym M20x1,5 w serii 12S, a po stronie B gwint zewnętrzny M16x1,5 w serii 10L. Produkt pracuje w instalacjach hydrauliki siłowej z olejem hydraulicznym, przy ciśnieniu roboczym do 315 bar i temperaturze pracy od -20°C do +120°C. Złączka nie posiada gumowego uszczelnienia ani miejsca pod uszczelkę, dlatego nie służy do wkręcania bezpośrednio w korpus pompy, siłownika lub rozdzielacza.

• Produkt: złączka AB M20x1,5/M16x1,5 12S/10L
• Typ złącza: złączka prosta AB, nakrętka obrotowa + gwint zewnętrzny
• Strona A: nakrętka obrotowa z gwintem wewnętrznym M20x1,5
• Seria strony A: 12S
• Strona B: gwint zewnętrzny M16x1,5
• Seria strony B: 10L
• System uszczelnienia: stożek 24°
• Ciśnienie pracy: 315 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Norma wykonania: metryczne DIN 2353 / PN-EN ISO 8434-1
• Polska Norma: PN-65 M73141, złączki proste
• Kod produktu: AB M20/M16
• Kod kreskowy EAN: 5905009123284

Złączka AB M20x1,5/M16x1,5 12S/10L do łączenia przewodów hydraulicznych

Złączka AB M20x1,5/M16x1,5 12S/10L służy do połączenia dwóch elementów w instalacji hydraulicznej, gdy po jednej stronie potrzebna jest nakrętka obrotowa M20x1,5 w serii ciężkiej 12S, a po drugiej gwint zewnętrzny M16x1,5 w serii lekkiej 10L. To nie jest przyłączka do korpusu maszyny, tylko złączka nakrętna przeznaczona do pracy z elementami tego samego systemu stożkowego. Podobne elementy można dobrać w kategorii złączki proste AB metryczne, gdzie dostępne są również inne kombinacje gwintów i serii L/S.

Co oznacza układ 12S/10L w tej złączce metrycznej

Oznaczenie 12S/10L informuje, że produkt łączy dwa różne zakresy serii rurowych. Strona M20x1,5 pracuje w serii 12S, czyli w wykonaniu ciężkim, a strona M16x1,5 pracuje w serii 10L, czyli w wykonaniu lekkim. W praktyce nie wystarczy sprawdzić samego gwintu. Ten sam gwint metryczny może występować w różnych układach serii, dlatego przed zakupem trzeba porównać gwint, stożek, średnicę rury lub końcówki oraz typ elementu współpracującego. Do strony 12S można dobrać na przykład końcówkę DKOS DN10 12S M20x1,5, a do strony 10L końcówkę DKOL DN08 10L M16x1,5, jeżeli odpowiada to rzeczywistemu układowi przewodu.

Zastosowanie złączki AB M20/M16 w hydraulice siłowej

Złączka AB M20/M16 jest stosowana w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych i przemysłowych. Sprawdza się tam, gdzie trzeba połączyć elementy zakończone w systemie metrycznym 24°, ale o różnych rozmiarach i seriach. Może być używana przy naprawie przewodu, wymianie niewłaściwego połączenia, dopasowaniu końcówki przewodu do istniejącego fragmentu instalacji albo przy budowie nowej linii hydraulicznej. Przy przewodach wykonywanych na wymiar warto dobrać odpowiednie zakute węże hydrauliczne, aby długość przewodu, typ końcówek i kierunek montażu pasowały do maszyny bez naprężeń.

Kiedy nie stosować tej złączki AB

Tej złączki nie należy stosować jako przyłączki wkręcanej bezpośrednio w korpus pompy, siłownika, zaworu lub rozdzielacza. Produkt nie ma miejsca pod uszczelkę i nie posiada gumowego uszczelnienia. Jego praca opiera się na połączeniu z elementem pasującym do systemu stożkowego. Jeżeli potrzebny jest element do wkręcenia w korpus, należy dobrać właściwą przyłączkę z odpowiednim typem uszczelnienia. W takich sytuacjach warto przejść do kategorii przyłączki proste hydrauliczne, gdzie znajdują się elementy przeznaczone do innego sposobu montażu.

Stożek 24° i znaczenie czystości połączenia

W złączce AB M20x1,5/M16x1,5 12S/10L szczelność uzyskuje się przez prawidłowe dociśnięcie powierzchni stożkowych. Jeżeli powierzchnia stożka jest uszkodzona, zabrudzona albo źle spasowana z elementem współpracującym, samo mocniejsze dokręcanie nie rozwiąże problemu. Może natomiast uszkodzić gwint, zdeformować powierzchnię styku albo doprowadzić do powtarzającego się wycieku. Przed montażem trzeba oczyścić połączenie, sprawdzić stan stożka i upewnić się, że po obu stronach pracują elementy zgodne z serią 12S oraz 10L.

Błędy przy doborze złączki AB 12S/10L

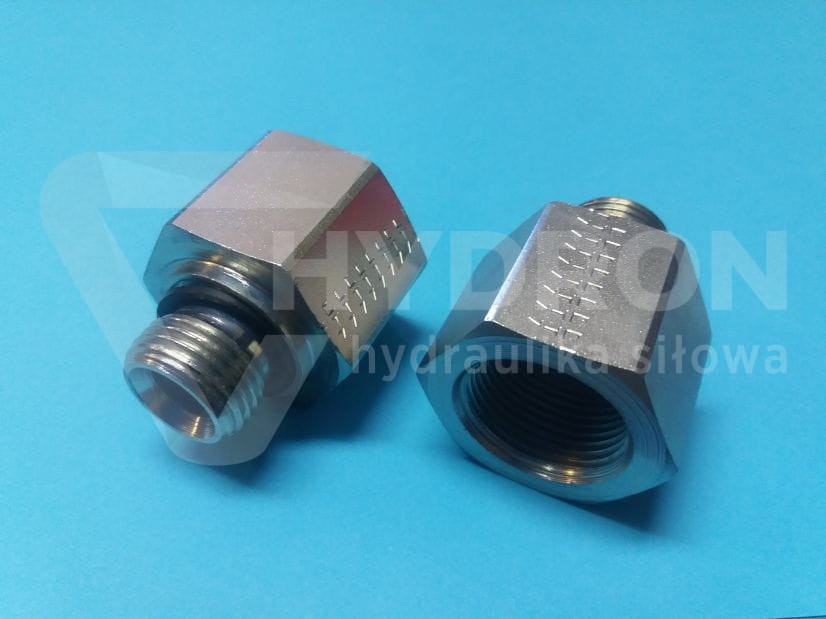

Najczęstszy błąd polega na zamówieniu złączki wyłącznie po gwincie, bez sprawdzenia serii L/S. Użytkownik widzi gwint M20x1,5 albo M16x1,5 i zakłada, że element będzie pasował do każdej końcówki o takim gwincie. W hydraulice metrycznej to za mało. Trzeba jeszcze potwierdzić serię, typ stożka, średnicę rury lub przewodu oraz sposób pracy nakrętki. Drugim błędem jest mylenie złączki AB z tuleją różnicową lub przyłączką prostą. Jeżeli potrzebne jest inne rozwiązanie do przejścia między M20x1,5 i M16x1,5, można porównać produkt z elementem takim jak tulejka różnicowa M20x1,5 / M16x1,5.

Skutki nieprawidłowego montażu złączki metrycznej

Źle dobrana albo źle zamontowana złączka metryczna może powodować wycieki oleju, spadek ciśnienia roboczego, zabrudzenie maszyny i konieczność ponownego demontażu przewodu. Jeżeli połączenie pracuje pod naprężeniem, problem może wracać mimo wymiany samej złączki. W przewodach elastycznych znaczenie ma długość przewodu, promień gięcia i kierunek pracy końcówek. W instalacjach rurowych ważne jest stabilne mocowanie linii. Przy dłuższych odcinkach warto stosować uchwyty i obejmy do rur oraz przewodów, które ograniczają drgania przenoszone na połączenia.

Dobór złączki AB do przewodu hydraulicznego

Przy doborze złączki AB do przewodu hydraulicznego trzeba sprawdzić, czy końcówka przewodu pracuje w tej samej serii i ma właściwy gwint. W tym przypadku po jednej stronie mamy M20x1,5 w serii 12S, a po drugiej M16x1,5 w serii 10L. Jeżeli przewód ma zostać wykonany od podstaw, trzeba dobrać również typ węża, średnicę DN, końcówkę oraz tuleję zaciskową. W ofercie Hydron dostępne są zarówno końcówki do przewodów hydraulicznych, jak i tuleje do zakuwania węży hydraulicznych, co pozwala skompletować przewód pod konkretną maszynę.

Normy i zakres pracy złączki prostej AB

Produkt jest wykonany jako złączka metryczna zgodna z DIN 2353 / PN-EN ISO 8434-1 oraz z polską normą PN-65 M73141 dla złączek prostych. Te oznaczenia pomagają uporządkować dobór elementów w systemach rurowych i przewodowych stosowanych w hydraulice siłowej. Ciśnienie pracy 315 bar oznacza, że złączka może być stosowana w typowych układach hydraulicznych, pod warunkiem że pozostałe elementy instalacji również są dobrane do tego ciśnienia. Najsłabszy element połączenia zawsze ogranicza parametry całego układu.

Wsparcie techniczne Hydron przy doborze złączek AB

Hydron dostarcza złączki hydrauliczne, przewody, końcówki, tuleje, rury i elementy montażowe dla serwisów, warsztatów, firm utrzymania ruchu oraz użytkowników maszyn roboczych. Przy doborze złączki AB M20x1,5/M16x1,5 12S/10L warto podać gwint z obu stron, serię L/S, typ końcówki, średnicę przewodu, miejsce montażu oraz ciśnienie pracy. Takie informacje pozwalają szybciej ustalić, czy właściwa będzie ta złączka AB, przyłączka prosta, tulejka różnicowa czy inny element z grupy połączeń metrycznych. Poprawny dobór ogranicza ryzyko wycieków i skraca czas naprawy układu.

Faq

Czy złączka AB M20x1,5/M16x1,5 12S/10L nadaje się do wkręcenia w korpus pompy lub siłownika?

Nie. Ta złączka nie posiada gumowego uszczelnienia ani miejsca pod uszczelkę, dlatego nie jest przeznaczona do bezpośredniego wkręcania w korpus pompy, siłownika lub rozdzielacza.

Co oznacza AB w nazwie złączki?

AB oznacza układ, w którym po jednej stronie znajduje się nakrętka obrotowa z gwintem wewnętrznym, a po drugiej stronie gwint zewnętrzny. W tym produkcie jest to nakrętka M20x1,5 12S oraz gwint zewnętrzny M16x1,5 10L.

Czy gwint M20x1,5 zawsze oznacza ten sam typ połączenia?

Nie. Oprócz gwintu trzeba sprawdzić serię, typ stożka i sposób uszczelnienia. W tym produkcie strona M20x1,5 pracuje w serii 12S w systemie stożkowym 24°.

Jakie ciśnienie pracy ma złączka AB M20/M16?

Ciśnienie pracy tej złączki wynosi 315 bar. Należy jednak pamiętać, że cały układ może pracować tylko w zakresie dopuszczalnym dla najsłabszego elementu instalacji.

Czy złączka AB M20x1,5/M16x1,5 12S/10L ma uszczelkę?

Nie. Produkt nie posiada gumowego uszczelnienia ani miejsca pod uszczelkę. Szczelność wynika z prawidłowego połączenia elementów w systemie stożkowym.

Co sprawdzić przed zakupem tej złączki AB?

Przed zakupem należy sprawdzić gwint M20x1,5, gwint M16x1,5, serie 12S i 10L, typ połączenia stożkowego oraz elementy współpracujące w instalacji.
