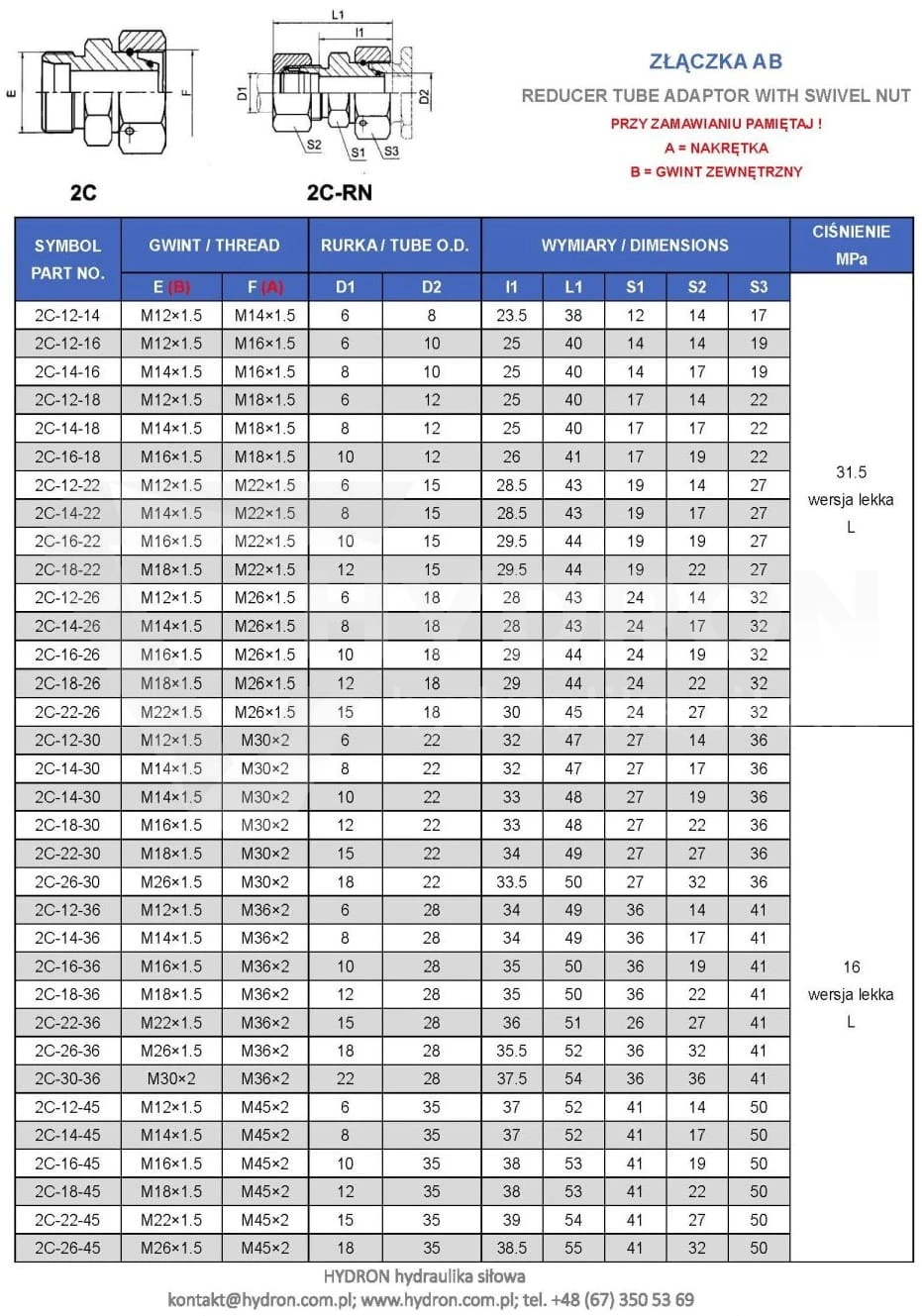

Złączka AB M22x1,5/M14x1,5 15L/8L

Przejdź do sekcji Opinie

13,54 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M14X1,5
Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN432-15/8L
Oznaczenie wg VITILLO AFE15LME08L.1
Oznaczenie wg CAST 605312.1
Oznaczenie wg PARKER ERMETO RED15/08LOMD
Oznaczenie alternatywne 2C-14-12

Opis

Złączka AB M22x1,5/M14x1,5 15L/8L

Złączka AB M22x1,5 / M14x1,5 15L / 8L to adapter hydrauliczny stosowany do połączenia dwóch różnych wielkości połączeń metrycznych zgodnych z normą DIN 2353. Redukcja hydrauliczna M22x1,5 M14x1,5 pozwala przejść z przyłącza 15L na 8L bez konieczności wymiany całego odcinka instalacji. Jest to rozwiązanie często wykorzystywane podczas napraw maszyn, modernizacji układów hydraulicznych oraz adaptacji nowych podzespołów do istniejących instalacji.

Parametry techniczne

Typ: złączka AB
Gwint większy: M22x1,5
Gwint mniejszy: M14x1,5
Seria: 15L / 8L
Norma: DIN 2353
Materiał: stal ocynkowana
Rodzaj gwintu: metryczny
Zastosowanie: hydraulika siłowa

Złączka redukcyjna hydrauliczna M22x1,5 M14x1,5 w układach sterowania

Nie każda część instalacji hydraulicznej wymaga dużych średnic przewodów. W wielu maszynach główne obwody robocze wykorzystują większe połączenia, natomiast sekcje sterujące pracują na mniejszych średnicach. Adapter hydrauliczny 15L 8L umożliwia wykonanie takiego przejścia bez ingerencji w pozostałą część układu. Przykładem mogą być bloki zaworowe, sterowanie rozdzielaczami lub obwody pilotowe stosowane w nowoczesnych maszynach rolniczych i przemysłowych.

Kiedy redukcja DIN 2353 jest lepszym rozwiązaniem niż wymiana przewodu?

W przypadku starszych urządzeń często spotyka się sytuację, gdy nowy zawór lub rozdzielacz posiada inne przyłącza niż element fabryczny. Wymiana kompletnego przewodu może być kosztowna i czasochłonna. Złączka AB M22x1,5 M14x1,5 pozwala dopasować oba elementy bez wykonywania nowego przewodu hydraulicznego. Takie rozwiązanie jest szczególnie popularne podczas remontów pras hydraulicznych, agregatów hydraulicznych oraz maszyn produkcyjnych.

Pomocne dane:

Średnica gwintu M22X1,5/M14X1,5 mierzona suwmiarką:
Średnica zewnętrzna [mm]: 13,6 - 13,9
Średnica wewnętrzna [mm]: 20,2 - 20,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint z jednej strony: zewnętrzny metryczny M14X1,5
Gwint z drugiej strony: wewnętrzny metryczny M22X1,5
Wersja: lekka 15L/8L
Typ cieczy: olej hydrauliczny
Materiał: stal spawalna, galwanizowana odporna na korozję
oznaczenie wg Cast: 605312.1
oznaczenie wg Rastelli Raccordi: TN432-15/8L
Złącze proste z nakrętką odmiana lekka Typ: TN 432 L

Adapter hydrauliczny 15L 8L a przepływ oleju

Zmiana z połączenia 15L na 8L oznacza również zmianę przekroju instalacji. Dlatego redukcja hydrauliczna M22x1,5 M14x1,5 powinna być stosowana świadomie. W obwodach sterujących jest to rozwiązanie całkowicie prawidłowe, jednak w głównych liniach zasilających należy sprawdzić wymagany przepływ oleju. Nieprawidłowo dobrana redukcja może powodować spowolnienie pracy odbiorników hydraulicznych lub zwiększenie oporów przepływu.

Najczęstsza pomyłka przy zakupie złączki M22x1,5 / M14x1,5

W praktyce warsztatowej użytkownicy często skupiają się wyłącznie na gwincie. Tymczasem oznaczenia 15L i 8L mają równie duże znaczenie jak sam rozmiar gwintu. Dwie złączki posiadające identyczny gwint mogą być przeznaczone do zupełnie innych średnic rur. Przed zakupem warto zweryfikować oznaczenie serii oraz wymiary instalacji. Pozwala to uniknąć problemów podczas montażu i ogranicza ryzyko zamówienia niewłaściwego adaptera hydraulicznego.

Zastosowanie przejściówki hydraulicznej M22x1,5 M14x1,5

Tego typu przyłączki hydrauliczne można spotkać w ładowarkach, prasach, agregatach hydraulicznych, maszynach CNC, liniach technologicznych oraz urządzeniach wykorzystywanych w utrzymaniu ruchu. Ich zadaniem jest umożliwienie współpracy elementów wykonanych w różnych wielkościach standardu DIN 2353. Dzięki temu modernizacja układu nie wymaga przebudowy całej instalacji, a pojedyncze komponenty mogą być wymieniane niezależnie od pozostałych elementów systemu. Złączka AB M22x1,5 / M14x1,5 15L / 8L jest praktycznym rozwiązaniem dla użytkowników, którzy chcą połączyć różne wielkości połączeń hydraulicznych przy zachowaniu zgodności z normą DIN 2353 i bez kosztownej przebudowy instalacji.
