Złączka AB M22x1,5/M16x1,5 15L/10L

Przejdź do sekcji Opinie

13,54 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN432-15/10L
Oznaczenie wg VITILLO AFE15LME10L.1
Oznaczenie wg CAST 605319.1
Oznaczenie wg PARKER ERMETO RED15/10LOMD

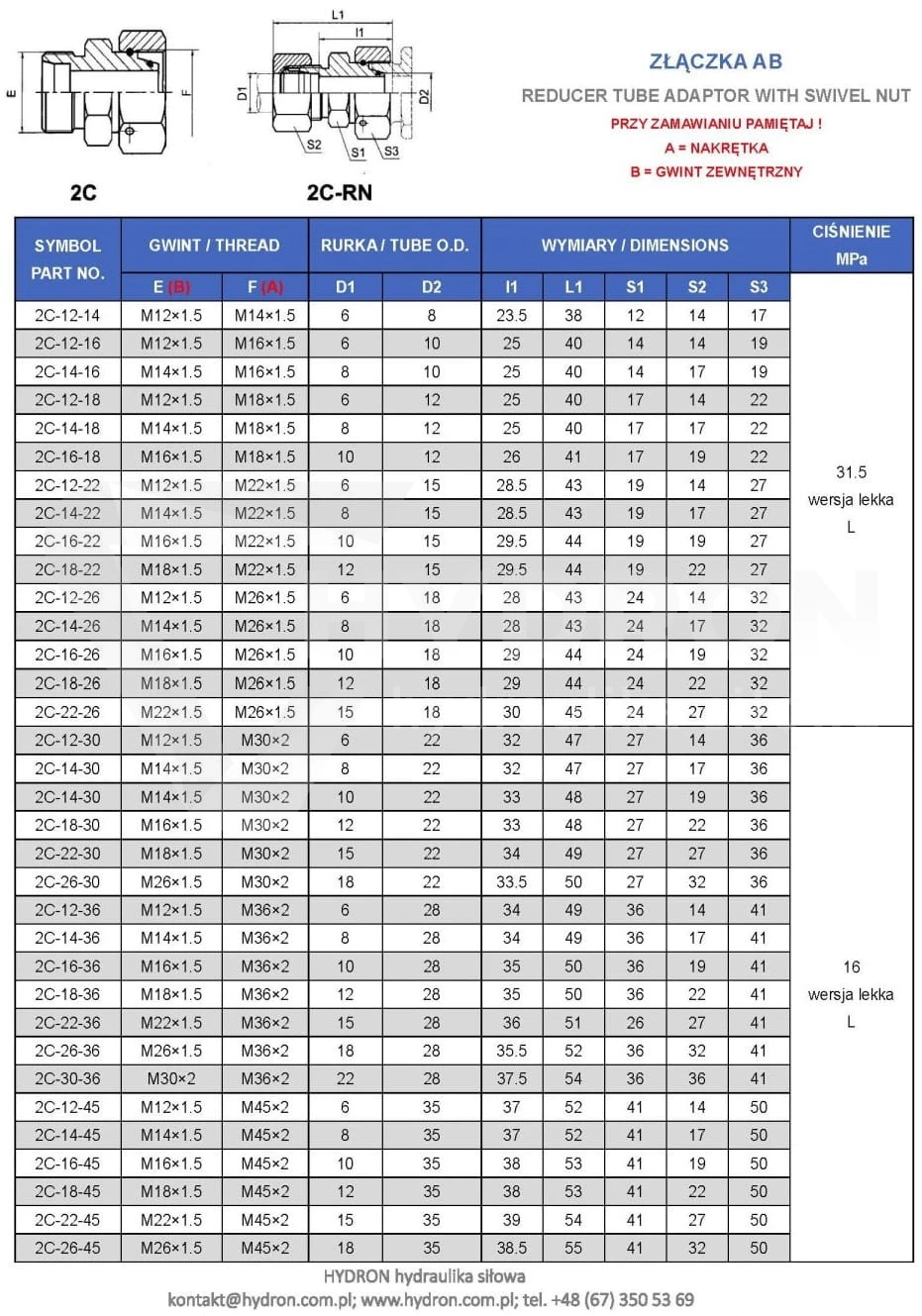

Oznaczenie alternatywne 2C-16-22

Opis

Złączka AB M22x1,5/M16x1,5 15L/10L

Złączka AB M22x1,5 / M16x1,5 15L / 10L to adapter hydrauliczny przeznaczony do połączenia dwóch różnych wielkości połączeń metrycznych DIN 2353. Redukcja umożliwia przejście z przyłącza M22x1,5 w serii 15L na przyłącze M16x1,5 w serii 10L. Produkt znajduje zastosowanie podczas budowy, napraw oraz modernizacji instalacji hydrauliki siłowej, gdzie konieczne jest połączenie elementów wykonanych w różnych rozmiarach.

Parametry techniczne

Typ: złączka AB
Gwint większy: M22x1,5
Gwint mniejszy: M16x1,5
Seria większa: 15L
Seria mniejsza: 10L
Norma: DIN 2353
Materiał: stal ocynkowana
Zastosowanie: hydraulika siłowa

Redukcja hydrauliczna M22x1,5 M16x1,5 - kiedy jest potrzebna?

Redukcja hydrauliczna M22x1,5 M16x1,5 stosowana jest wtedy, gdy jeden element instalacji wykonany został pod rurę 15L, a drugi pod rurę 10L. Takie sytuacje często występują podczas wymiany rozdzielaczy, zaworów hydraulicznych, bloków sterujących oraz układów pomiarowych. Zamiast wymieniać całą instalację można zastosować odpowiednio dobraną złączkę redukcyjną hydrauliczną i wykorzystać istniejące połączenia.

Złączka AB M22x1,5 M16x1,5 15L 10L - jak dobrać właściwy wariant?

Najczęściej mylone są redukcje 15L/10L oraz 15L/12L. Obie posiadają podobne gwinty, jednak przeznaczone są do innych średnic rur hydraulicznych. Przed zakupem warto sprawdzić oznaczenia znajdujące się na istniejącej złączce lub zmierzyć średnicę rury. Jeżeli po jednej stronie instalacji występuje połączenie M22x1,5 15L, a po drugiej M16x1,5 10L, ten adapter hydrauliczny będzie właściwym rozwiązaniem.

Adapter hydrauliczny 15L 10L DIN 2353

Połączenia DIN 2353 należą do najpopularniejszych systemów stosowanych w europejskiej hydraulice siłowej. Dzięki standaryzacji możliwe jest bezproblemowe stosowanie redukcji hydraulicznych, adapterów oraz przejściówek pomiędzy różnymi wielkościami instalacji. Złączka AB M22x1,5 / M16x1,5 pozwala zachować zgodność połączeń bez konieczności wykonywania nowych przewodów lub przebudowy całego układu.

Przejściówka hydrauliczna M22x1,5 M16x1,5 w układach sterowania

Przejściówki hydrauliczne 15L/10L często spotykane są w obwodach sterowania, sekcjach pomocniczych oraz układach pomiarowych. W takich miejscach nie ma potrzeby stosowania dużych średnic przewodów, dlatego producenci wykorzystują mniejsze przyłącza przy zachowaniu pełnej funkcjonalności instalacji. Podczas modernizacji układu redukcja hydrauliczna M22x1,5 M16x1,5 pozwala szybko połączyć nowe komponenty z istniejącą instalacją.

Złączka redukcyjna hydrauliczna M22x1,5 M16x1,5 a modernizacja maszyn

Podczas remontów maszyn rolniczych, pras hydraulicznych, agregatów oraz urządzeń przemysłowych często pojawia się problem niezgodności przyłączy. Adapter hydrauliczny 15L 10L eliminuje konieczność wykonywania nowych odcinków instalacji. W takich zastosowaniach współpracuje najczęściej z trójnikami hydraulicznymi metrycznymi, kolankami hydraulicznymi DIN, przyłączkami grodziowymi oraz zaworami hydraulicznymi CETOP, które wykorzystują standard DIN 2353.

Pomocne dane:

Średnica gwintu M22X1,5/M16X1,5 mierzona suwmiarką:
Średnica zewnętrzna [mm]: 15,6 - 15,9
Średnica wewnętrzna [mm]: 20,2 - 20,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint z jednej strony: zewnętrzny metryczny M16X1,5
Gwint z drugiej strony: wewnętrzny metryczny M22X1,5
Wersja: lekka 15L/10L
Typ cieczy: olej hydrauliczny
Materiał: stal spawalna, galwanizowana odporna na korozję
Alternatywne oznaczenie AHNW13L08
oznaczenie wg Cast: 605319.1

Złączka M22x1,5 M16x1,5 - jakie elementy warto sprawdzić przed montażem?

Przed montażem nowej redukcji warto ocenić stan powierzchni uszczelniających oraz gwintów. Nawet najlepsza złączka hydrauliczna nie zapewni szczelności, jeśli współpracujące elementy są uszkodzone lub zużyte. Przy okazji wymiany warto również skontrolować stan obejm do rur hydraulicznych, pierścieni zacinających DIN 2353 oraz nakrętek hydraulicznych metrycznych, ponieważ ich zużycie często jest przyczyną wycieków.
