Złączka AB M30X2/M26X1,5 22L/18L

Przejdź do sekcji Opinie

37,65 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M30x2
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Rozmiar gwintu 2 M26X1,5
Rozmiar gwintu 2 w milimetrach 25,6-25,9zew./24,2-24,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN432-22/18L
Oznaczenie wg VITILLO AFE22LME18L.1
Oznaczenie wg CAST 605336.1
Oznaczenie wg PARKER ERMETO RED22/18LOMD

Opis

Złączka AB M30X2/M26X1,5 22L/18L

Złączka AB M30x2 / M26x1,5 22L / 18L to stalowy element połączeniowy stosowany w hydraulice siłowej do łączenia dwóch przewodów lub komponentów wyposażonych w gwinty metryczne o różnych średnicach. Model ten umożliwia przejście z gwintu M30x2 (22L) na M26x1,5 (18L), zachowując szczelność i prawidłowy przepływ medium roboczego. Takie redukcje są często wykorzystywane podczas modernizacji instalacji, napraw maszyn oraz budowy nowych układów hydraulicznych.

Pomocne dane:

Średnica gwintu M30X2/M26X1,5 mierzona suwmiarką:
Średnica zewnętrzna [mm]: 25,6 - 25,9
Średnica wewnętrzna [mm]: 27,4 - 27,8

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint z jednej strony: zewnętrzny metryczny M26X1,5
Gwint z drugiej strony: wewnętrzny metryczny M30X2
Wersja: lekka 22L/18L
Typ cieczy: olej hydrauliczny
Materiał: stal spawalna, galwanizowana odporna na korozję
oznaczenie wg Cast: 605336.1
oznaczenie wg Rastelli Raccordi: TN432-22/18L
oznaczenie wg Parker Ermeto: RED22/18LOMD
oznaczenie wg Vitillo: AFE22LME18L.1

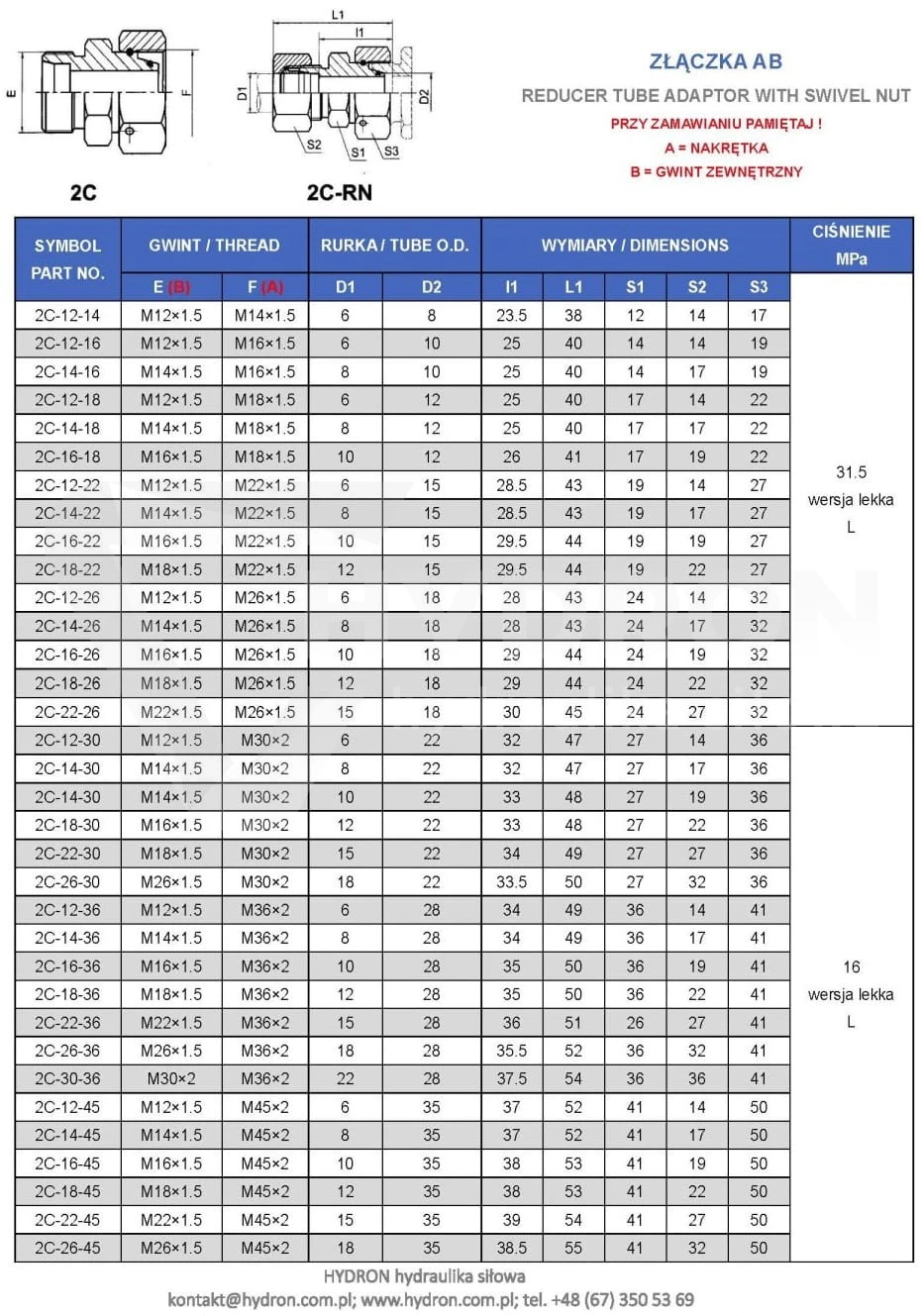

Złącze proste z nakrętką odmiana lekka Typ: TN 432 L
Złącze redukcyjne nakrętne seria "L" i "S" / Reducing tube adappter with swivel nut "L" and "S" series

Redukcja gwintów metrycznych w układach hydraulicznych

W wielu maszynach rolniczych, budowlanych i przemysłowych spotyka się elementy wyposażone w różne wielkości gwintów metrycznych. Złączka AB M30x2 / M26x1,5 pozwala bezpiecznie połączyć takie komponenty bez konieczności wymiany całych przewodów lub bloków hydraulicznych. Dzięki temu można szybko dostosować instalację do dostępnych podzespołów i ograniczyć koszty serwisowe.

W przypadku wykonywania nowych przewodów warto zwrócić uwagę również na odpowiednio dobrane przewody hydrauliczne na wymiar, które pozwalają uzyskać kompletny i szczelny układ roboczy.

Gdzie stosuje się złączki AB M30x2 M26x1,5?

Ten typ redukcji można spotkać w instalacjach hydraulicznych maszyn rolniczych, przyczep, ładowaczy, pras, maszyn leśnych oraz urządzeń przemysłowych. Szczególnie często wykorzystywany jest podczas wymiany uszkodzonych komponentów, gdy nowy element posiada inny rozmiar przyłącza niż część fabryczna.

W układach opartych na rurach stalowych często współpracuje również z elementami takimi jak rury precyzyjne hydrauliczne, umożliwiając budowę trwałych połączeń odpornych na wysokie ciśnienia robocze.

Najczęstszy błąd przy doborze złączki redukcyjnej

Jednym z najczęściej spotykanych błędów jest dobór wyłącznie na podstawie średnicy gwintu. Gwint M30x2 oraz M26x1,5 występują w określonych seriach hydraulicznych, dlatego oprócz średnicy należy sprawdzić także wykonanie połączenia oraz serię L lub S. Nieprawidłowo dobrana redukcja może powodować trudności montażowe, nieszczelności lub uszkodzenie powierzchni uszczelniających podczas dokręcania.

Znaczenie prawidłowego przepływu w redukcjach hydraulicznych

Każda zmiana średnicy w układzie hydraulicznym wpływa na przepływ oleju. Zastosowanie odpowiedniej redukcji pozwala zachować prawidłowe parametry pracy bez zbędnych strat ciśnienia. Ma to szczególne znaczenie w instalacjach zasilających siłowniki, rozdzielacze oraz układy sterowania.

W bardziej rozbudowanych systemach hydraulicznych redukcje współpracują również z elementami takimi jak zawory hydrauliczne, odpowiadającymi za kontrolę przepływu i ciśnienia medium.

Złączka M30x2 / M26x1,5 w serwisie i modernizacji maszyn

Podczas napraw maszyn często okazuje się, że oryginalne podzespoły nie są już dostępne lub zostały zastąpione nowszymi wersjami. W takich sytuacjach redukcja AB umożliwia połączenie nowych komponentów z istniejącą instalacją bez kosztownej przebudowy całego układu. Dla ochrony przewodów pracujących w trudnych warunkach warto stosować również osłony do przewodów hydraulicznych, które zabezpieczają instalację przed przetarciami i uszkodzeniami mechanicznymi.

Skutki zastosowania niewłaściwej redukcji hydraulicznej

Źle dobrana złączka może prowadzić do wycieków oleju, spadku sprawności układu oraz przyspieszonego zużycia współpracujących elementów. W przypadku instalacji pracujących pod wysokim ciśnieniem nawet niewielka nieszczelność może powodować kosztowne przestoje maszyny oraz konieczność ponownego wykonania połączenia. Hydron od lat dostarcza elementy hydrauliki siłowej wykorzystywane w serwisach, zakładach produkcyjnych, gospodarstwach rolnych oraz firmach utrzymania ruchu. Dzięki dużej dostępności komponentów możliwe jest szybkie skompletowanie zarówno pojedynczych złączek, jak i całych zestawów do budowy lub naprawy instalacji.
