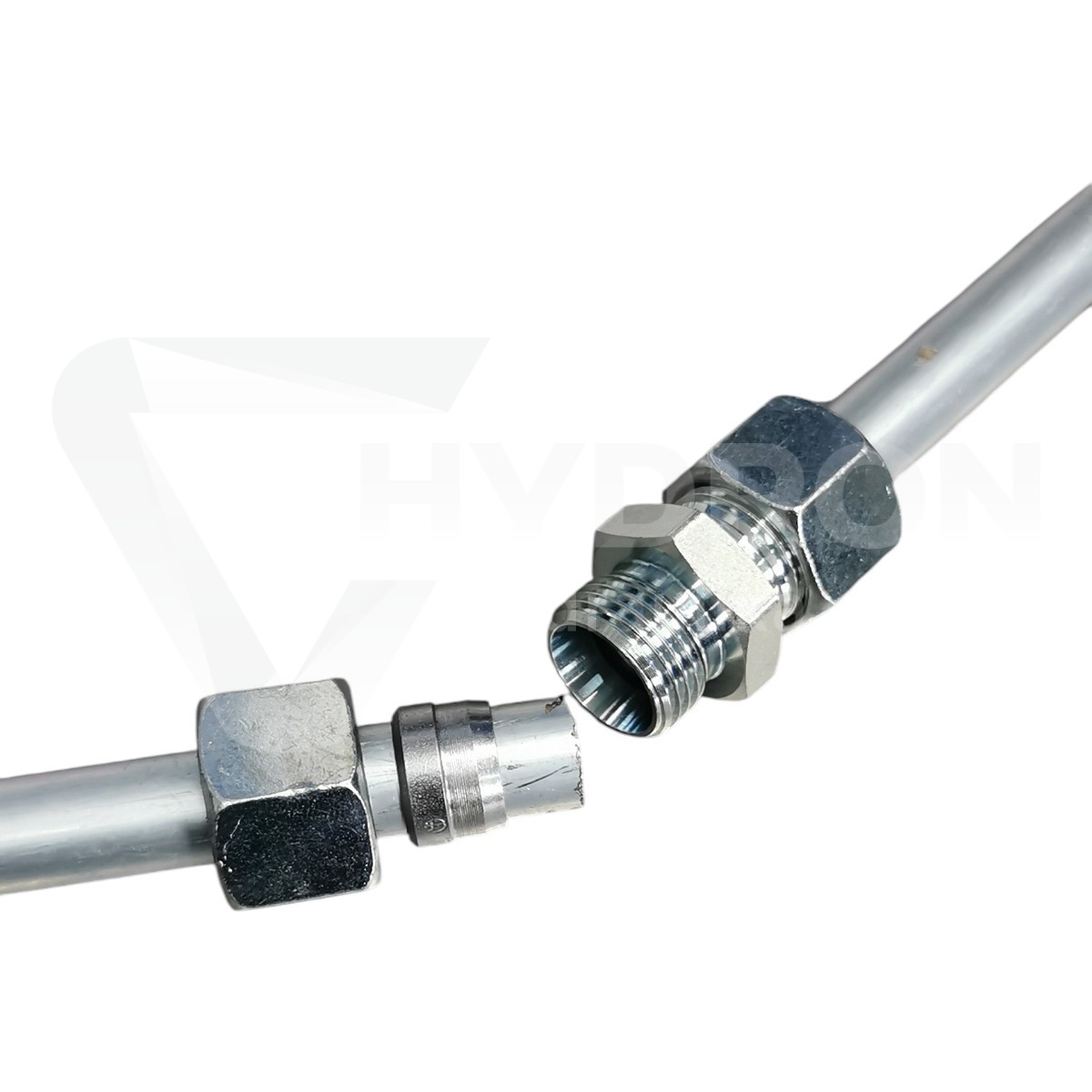

Złączka AB M36x2/M30x2 25S/20S

Przejdź do sekcji Opinie

54,22 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M36x2
Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AFE25SME20S.1
Oznaczenie wg CAST 605440.1
Oznaczenie wg PARKER ERMETO RED25/20SOMD

Opis

Złączka AB M36x2/M30x2 25S/20S

Redukcja M36x2 na M30x2 w hydraulice wysokociśnieniowej

W wielu instalacjach hydraulicznych występuje konieczność połączenia komponentów o różnych średnicach przyłączy. Dotyczy to szczególnie sytuacji, gdy wymieniany jest siłownik, blok hydrauliczny lub rozdzielacz. Złączka AB pozwala wykonać takie przejście bez konieczności przebudowy całej instalacji. Bardzo często współpracuje z rurami precyzyjnymi hydrauliki siłowej, gdzie zachowanie odpowiedniej geometrii połączenia ma bezpośredni wpływ na trwałość całego układu.

Złączka redukcyjna do maszyn budowlanych i przemysłowych

Rozmiary 25S i 20S należą do grupy połączeń stosowanych w układach narażonych na wysokie obciążenia ciśnieniowe. Takie rozwiązania można spotkać w koparkach, ładowarkach, prasach hydraulicznych oraz urządzeniach pracujących w trybie ciągłym. W praktyce złączka często stanowi element łączący przewody zasilające z blokami zaworowymi lub sekcjami sterowania wyposażonymi w zawory hydrauliczne odpowiedzialne za regulację przepływu oleju.

Błąd, który często prowadzi do wycieków

Przy redukcjach metrycznych użytkownicy często skupiają się wyłącznie na średnicy gwintu. M36x2 i M30x2 mogą występować w różnych konfiguracjach, dlatego przed zakupem należy zweryfikować również serię połączenia. Niewłaściwie dobrana złączka może powodować odkształcenie powierzchni uszczelniających, a w konsekwencji powstawanie mikrowycieków widocznych dopiero po osiągnięciu pełnego ciśnienia roboczego. Podczas modernizacji instalacji warto jednocześnie sprawdzić stan obejm do rur hydraulicznych, które odpowiadają za stabilizację przewodów i eliminację drgań.

Dlaczego odpowiedni przekrój ma znaczenie?

Przejście z większego przyłącza M36x2 na M30x2 powinno być wykonane świadomie. W układach z dużym przepływem oleju niewłaściwie dobrane redukcje mogą powodować lokalne wzrosty prędkości medium oraz zwiększone opory przepływu. W konsekwencji pompa pracuje pod większym obciążeniem, a temperatura oleju może wzrastać szybciej niż przewidział producent maszyny. Z tego powodu podczas projektowania nowych instalacji często dobiera się jednocześnie odpowiednie manometry hydrauliczne, które umożliwiają kontrolę parametrów pracy układu.

Zastosowanie w serwisie przewodów hydraulicznych

Redukcje tego typu są często wykorzystywane podczas regeneracji i produkcji nowych przewodów. W praktyce serwisowej zdarza się, że jedna strona przewodu wymaga zastosowania większego przyłącza niż druga. W takich przypadkach złączka AB pozwala zachować kompatybilność całego układu bez konieczności wymiany drogich podzespołów. Bardzo często współpracuje z końcówkami do węży hydraulicznych oraz elementami wykorzystywanymi przy produkcji przewodów dla maszyn rolniczych i przemysłowych.

Połączenia metryczne serii ciężkiej S

Seria S została opracowana z myślą o pracy przy wyższych ciśnieniach niż standardowa seria lekka L. Dzięki większej wytrzymałości mechanicznej znajduje zastosowanie tam, gdzie występują dynamiczne obciążenia, udary ciśnienia oraz intensywna eksploatacja. W takich układach równie ważne jest stosowanie odpowiednio dobranych szybkozłączy hydraulicznych, które nie ograniczają przepływu i pozwalają zachować wysoką sprawność instalacji.

Prawidłowo dobrana złączka AB M36x2 / M30x2 25S/20S umożliwia wykonanie trwałego połączenia, ogranicza ryzyko awarii oraz pozwala zachować pełną funkcjonalność układu hydraulicznego nawet w wymagających warunkach pracy.
