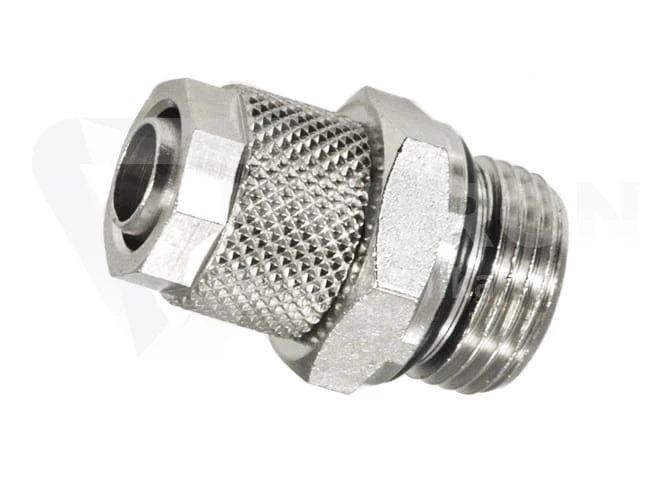

Złączka skręcana prosta GZ1/8 na wąż 8/5 metal

Przejdź do sekcji Opinie

5,17 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu złącze metalowe
Rozmiar węża 1 8 mm
Rozmiar węża 2 5 mm
Rodzaj gwintu zewnętrzny - GZ
Gwint 1/4"
Materiał mosiądz niklowany
Ciśnienie maksymalne 15 bar
Przeznaczenie sprężone powietrze
Temperatura pracy 0°C do +60°C

Opis

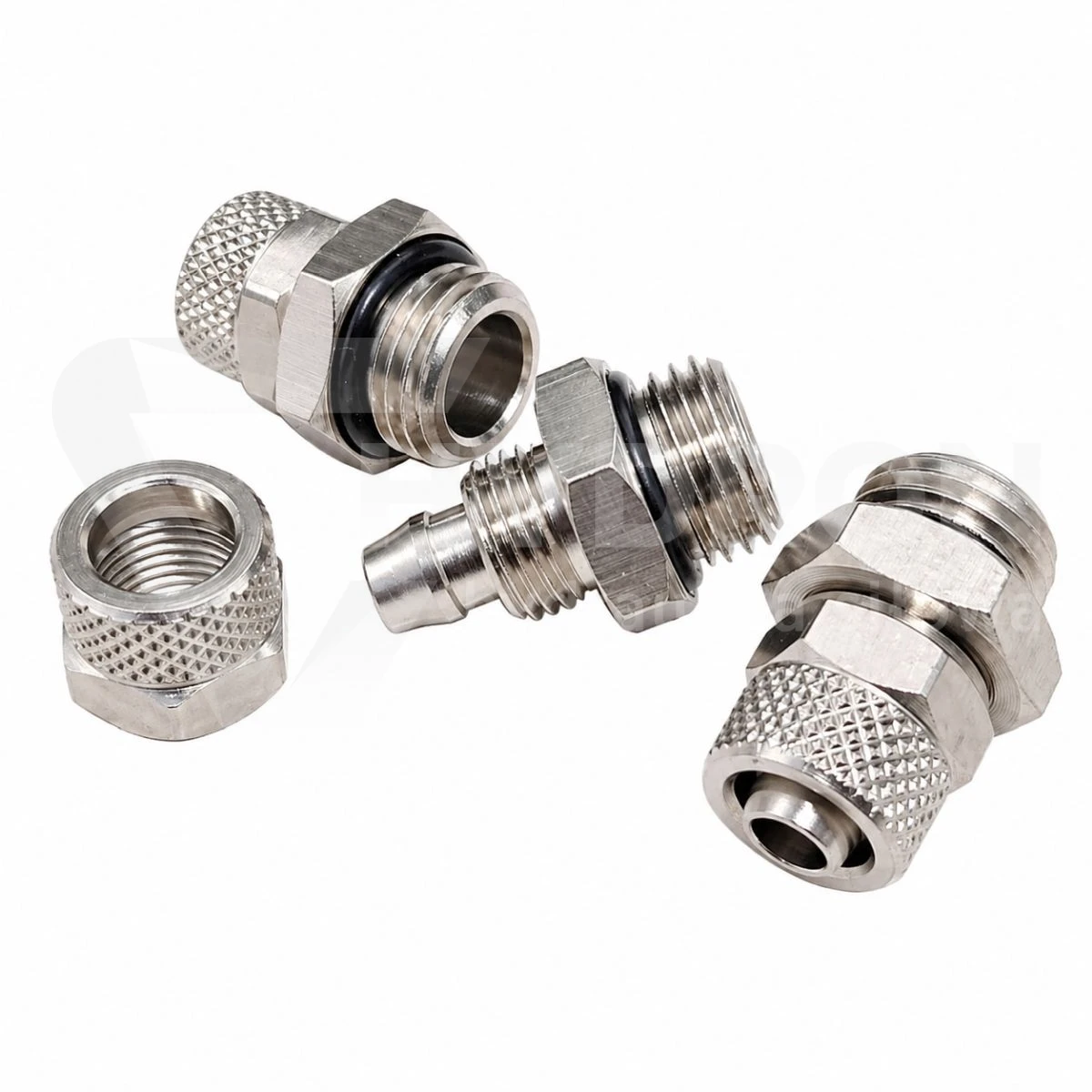

Złączka skręcana prosta GZ1/8 na wąż 8/5 mm

Złączka skręcana prosta GZ1/8 na wąż 8/5 mm to element armatury pneumatycznej przeznaczony do podłączania przewodów z tworzyw sztucznych PU, PA i PE do instalacji sprężonego powietrza oraz próżni. Złączka posiada gwint zewnętrzny 1/8", przyłącze pod przewód 8/5 mm i pracuje w zakresie ciśnienia od -0,95 do 15 bar.

Parametry techniczne

typ: złączka skręcana prosta,
gwint zewnętrzny: GZ 1/8",
przewód: 8/5 mm,
medium: sprężone powietrze / próżnia,
ciśnienie robocze: od -0,95 do 15 bar,
temperatura pracy: od 0°C do +60°C,
przewody kompatybilne: PU, PA, PE,
materiał: tworzywo PBT / metal,
kod produktu: HF/2001/8X5-01,
EAN / GTIN: 2000000120126.

Do czego służy złączka pneumatyczna GZ1/8 8/5 mm?

Złączka umożliwia wykonanie prostego przejścia pomiędzy przewodem pneumatycznym 8/5 mm a elementem instalacji wyposażonym w odpowiednie przyłącze gwintowane 1/8". Może być stosowana między innymi w układach sprężonego powietrza, automatyce przemysłowej, maszynach produkcyjnych oraz instalacjach próżniowych pracujących w zakresie parametrów przewidzianych dla tego produktu.

Skręcana konstrukcja pozwala stabilnie zamocować przewód i jest praktycznym rozwiązaniem w instalacjach, w których wymagane jest mechaniczne zabezpieczenie przewodu przed wysunięciem.

Przewody PU, PA i PE 8/5 mm

Złączka skręcana prosta GZ1/8 na wąż 8/5 mm jest przeznaczona do przewodów wykonanych z PU, PA oraz PE. Oznaczenie 8/5 mm określa średnicę zewnętrzną i wewnętrzną przewodu, dlatego podczas doboru należy sprawdzić oba wymiary.

Nie należy zakładać, że każdy przewód o średnicy zewnętrznej 8 mm będzie odpowiedni. Przykładowo przewód 8/6 mm posiada inną średnicę wewnętrzną niż przewód 8/5 mm, co może mieć znaczenie dla prawidłowego osadzenia elementów złączki.

Najczęstszy błąd przy doborze złączki skręcanej

Typowym błędem jest dobór złączki wyłącznie na podstawie średnicy zewnętrznej przewodu. W przypadku tego produktu właściwy przewód powinien mieć wymiar 8/5 mm. Przed zamówieniem należy również potwierdzić gwint przyłącza, ponieważ GZ 1/8" nie jest zamienny z gwintami 1/4", 3/8" ani innymi rozmiarami.

Zastosowanie niewłaściwego przewodu może utrudnić prawidłowe skręcenie połączenia, prowadzić do nieszczelności lub powodować uszkodzenie przewodu podczas montażu.

Praca ze sprężonym powietrzem i próżnią

Zakres ciśnienia roboczego od -0,95 do 15 bar pozwala stosować złączkę zarówno w typowych instalacjach sprężonego powietrza, jak i w odpowiednio zaprojektowanych instalacjach próżniowych. Temperatura medium i otoczenia powinna mieścić się w zakresie od 0°C do +60°C.

Produkt nie powinien być dobierany do instalacji wyłącznie na podstawie pasującego gwintu. Przed montażem trzeba również zweryfikować ciśnienie, temperaturę, medium oraz materiał przewodu.

Gdzie stosuje się złączkę GZ1/8 na przewód 8/5 mm?

instalacje sprężonego powietrza,
automatyka przemysłowa,
maszyny produkcyjne,
układy sterowania pneumatycznego,
stanowiska montażowe,
warsztaty i serwisy techniczne,
instalacje próżniowe pracujące w dopuszczalnym zakresie parametrów.

Przykład zastosowania w instalacji pneumatycznej

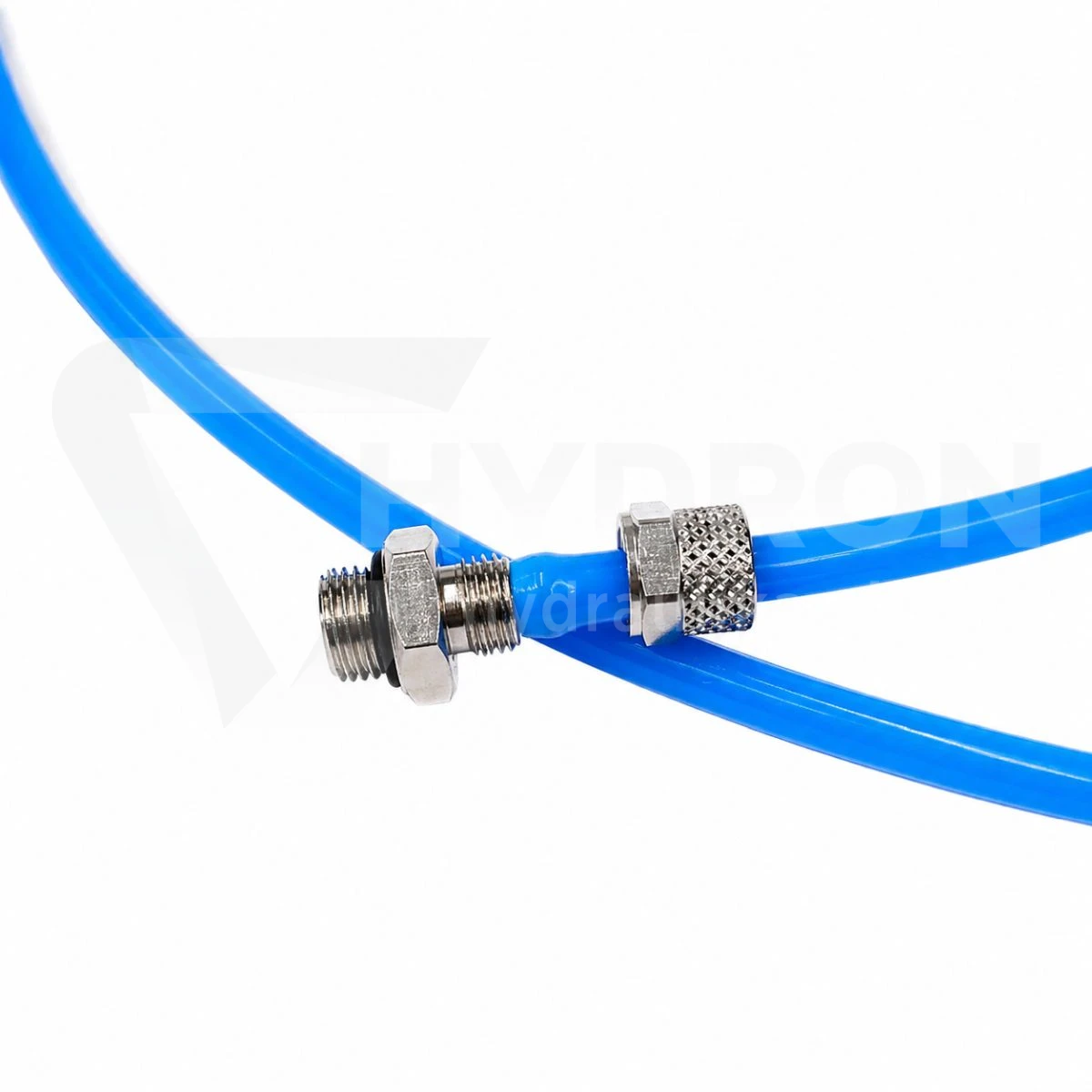

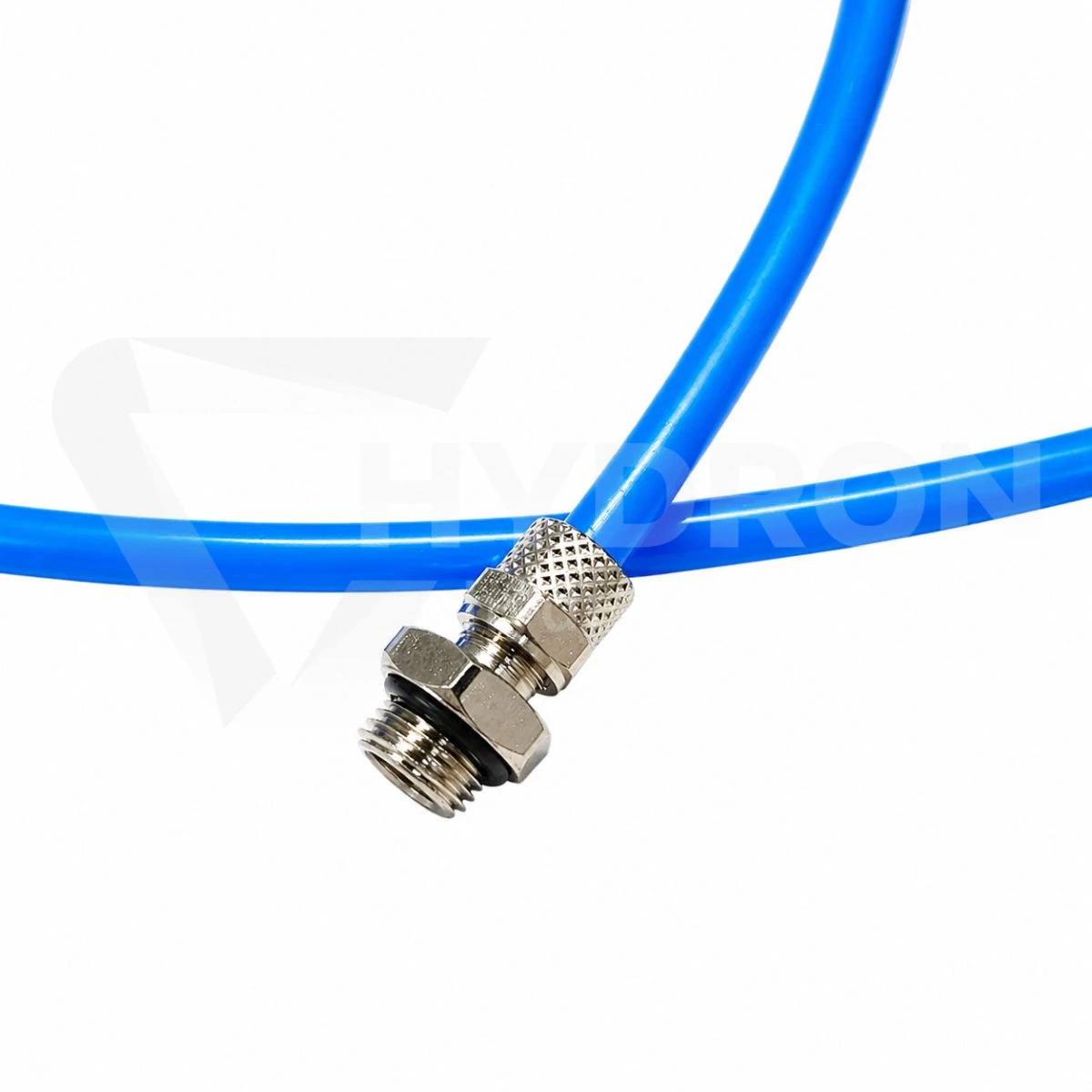

W typowym układzie automatyki przewód PA lub PU 8/5 mm może doprowadzać sprężone powietrze do zaworu, rozdzielacza lub innego elementu wykonawczego. Złączka z gwintem GZ1/8 pozwala połączyć przewód z odpowiednio nagwintowanym portem urządzenia bez konieczności stosowania dodatkowych redukcji.

Takie rozwiązanie ogranicza liczbę połączeń w instalacji, ułatwia montaż i pomaga zachować uporządkowane prowadzenie przewodów.

Co dobrać do złączki 1/8" na wąż 8/5 mm?

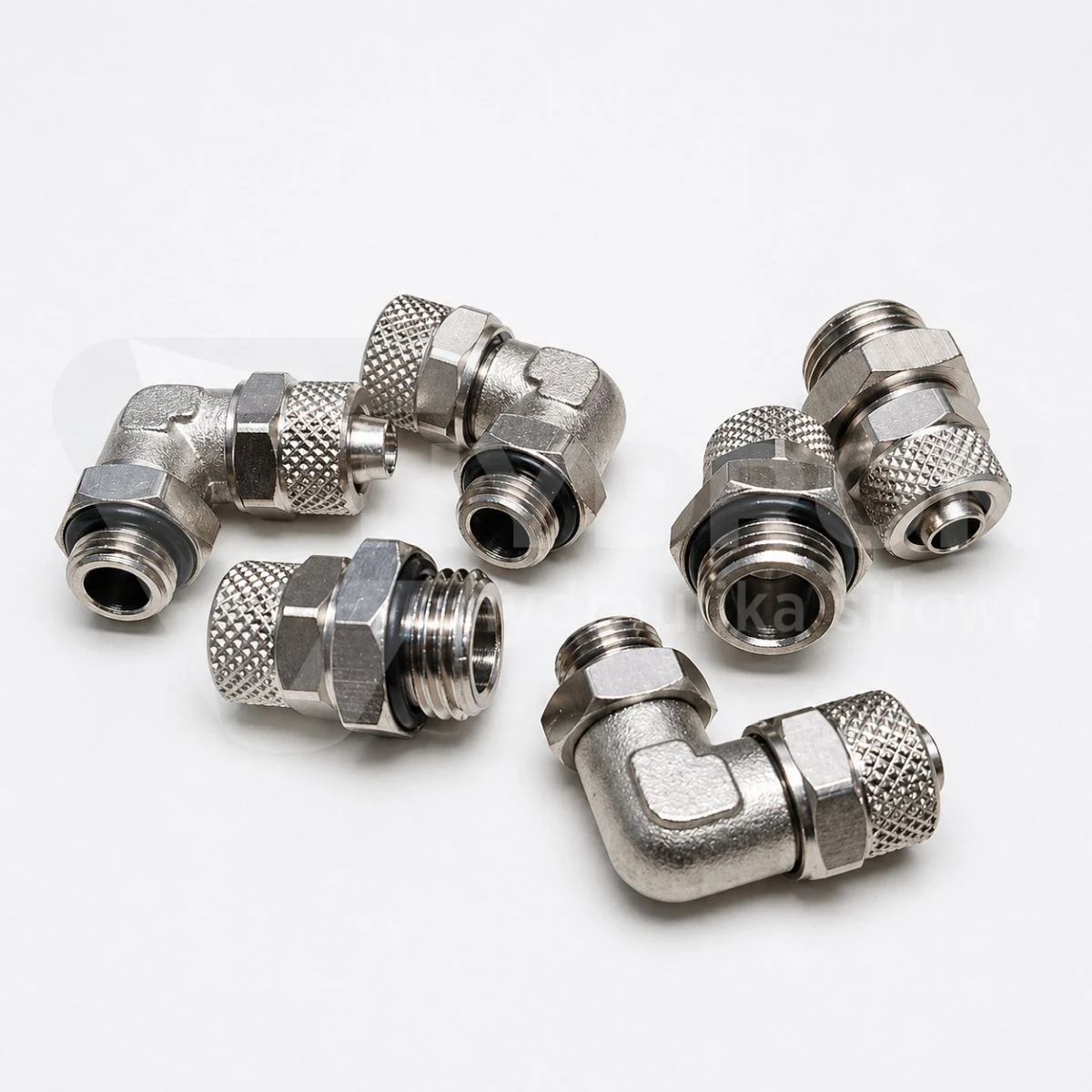

Żeby połączenie działało prawidłowo, należy przede wszystkim dobrać przewód PU, PA lub PE o wymiarze dokładnie 8/5 mm. Przy budowie większej instalacji mogą być potrzebne również złączki kątowe, trójniki, redukcje, zawory oraz szybkozłącza pneumatyczne.

Pozostałe elementy znajdziesz w kategorii armatura pneumatyczna w sklepie HYDRON.

Złączka skręcana 8/5 mm czy inny rozmiar?

Wybór wariantu zależy przede wszystkim od średnicy przewodu oraz gwintu urządzenia. Jeśli instalacja wykorzystuje przewód 8/5 mm i port z gwintem wewnętrznym odpowiadającym GZ1/8", ten wariant jest właściwym rozwiązaniem. Przy innym przewodzie lub przyłączu należy zastosować złączkę o odpowiednio dobranych wymiarach.

Prawidłowe dopasowanie gwintu, średnicy przewodu i parametrów pracy zapewnia stabilne połączenie, ogranicza ryzyko nieszczelności i pozwala utrzymać właściwe parametry instalacji pneumatycznej.
