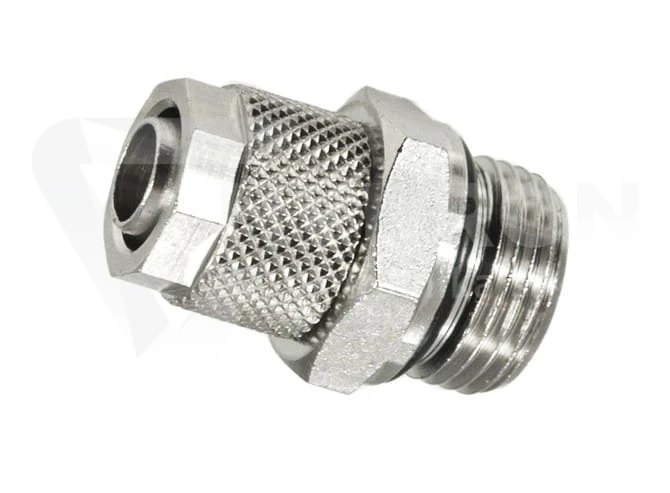

Złączka skręcana prosta GZ1/4 na wąż 8/5 metal

Przejdź do sekcji Opinie

6,64 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu złącze metalowe
Rozmiar węża 1 8 mm
Rozmiar węża 2 5 mm
Rodzaj gwintu zewnętrzny - GZ
Gwint 1/4"
Materiał mosiądz niklowany
Ciśnienie maksymalne 15 bar
Przeznaczenie sprężone powietrze
Temperatura pracy 0°C do +60°C

Opis

Złączka skręcana prosta GZ 1/4" na wąż 8/5 mm

Złączka skręcana prosta GZ 1/4" na przewód 8/5 mm to kompaktowy element przeznaczony do wykonywania trwałych połączeń w instalacjach pneumatycznych. Umożliwia podłączenie przewodu z tworzywa sztucznego do zaworu, siłownika, rozdzielacza lub innego elementu wyposażonego w przyłącze gwintowane.

Model jest przeznaczony do współpracy z przewodami PA, PU i PE, dzięki czemu może być stosowany między innymi z przewodami poliamidowymi typu Tekalan. Zakres ciśnienia od -0,95 do 15 bar umożliwia wykorzystanie złączki zarówno w instalacjach sprężonego powietrza, jak i w układach próżniowych.

Parametry techniczne

typ elementu: złączka pneumatyczna prosta,
rodzaj przyłącza: gwint zewnętrzny / przewód,
gwint zewnętrzny: 1/4",
rozmiar przewodu: 8/5 mm,
przeznaczenie przewodu: PA, PU, PE,
medium: sprężone powietrze / próżnia,
zakres ciśnienia roboczego: od -0,95 do 15 bar,
temperatura robocza: od 0°C do +60°C,
materiał: PBT / metal,
wykonanie: proste,
oznaczenie: HF/2001/8X5-02,
EAN / GTIN: 2000000120119.

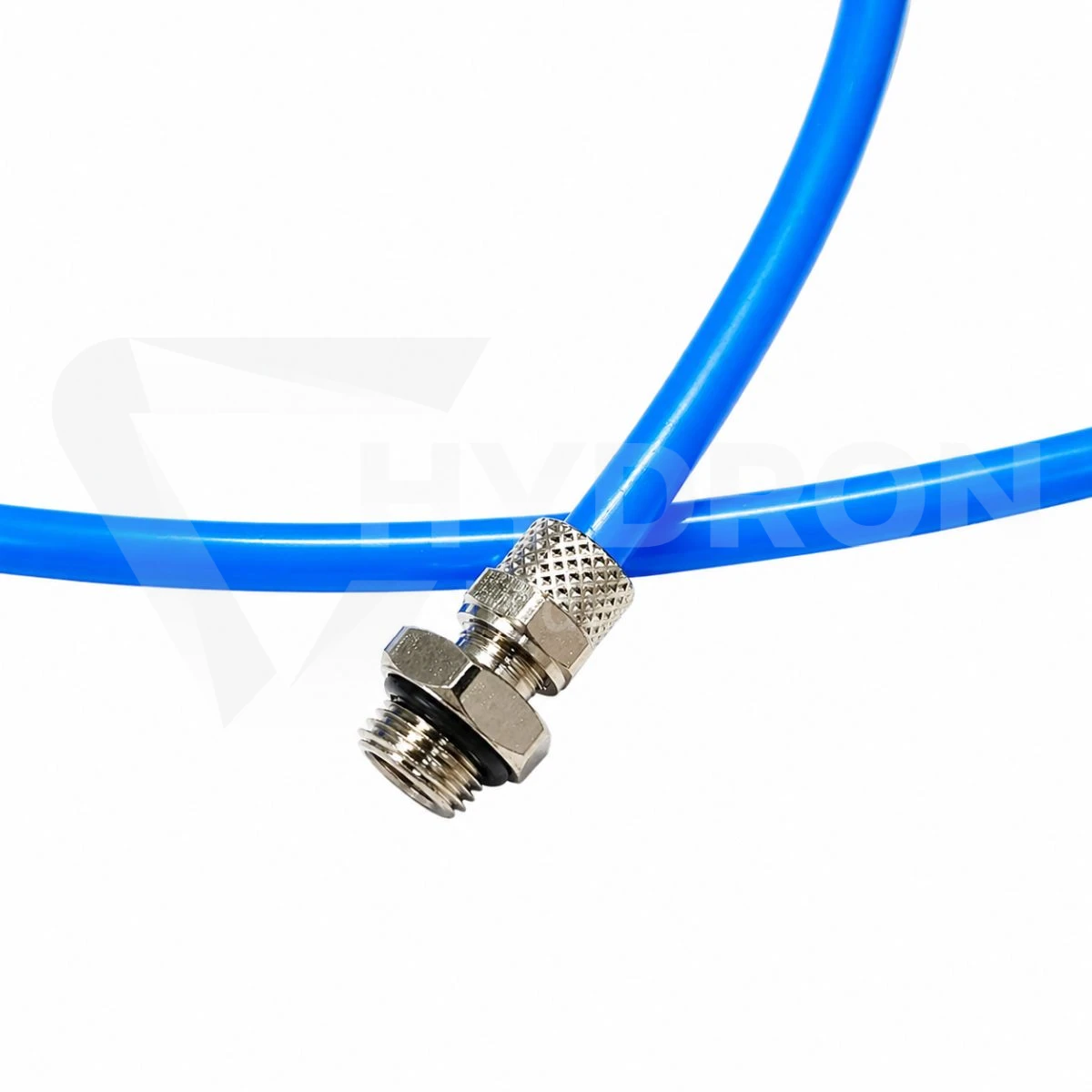

Złączka pneumatyczna GZ 1/4" do przewodu 8/5 mm

Prosta konstrukcja pozwala wykonać połączenie pomiędzy przewodem pneumatycznym 8/5 mm a elementem instalacji posiadającym odpowiednie przyłącze gwintowane 1/4". Złączka sprawdzi się zarówno podczas wykonywania nowych instalacji, jak i przy naprawie lub modernizacji istniejących układów pneumatycznych.

Połączenia tego typu są często wykorzystywane w automatyce przemysłowej, maszynach produkcyjnych, układach sterowania, warsztatach oraz instalacjach doprowadzających sprężone powietrze do poszczególnych odbiorników.

Do przewodów PA, PU i PE

Złączka może współpracować z przewodami wykonanymi z poliamidu PA, poliuretanu PU oraz polietylenu PE o odpowiednim wymiarze 8/5 mm. Pozwala to dopasować rodzaj przewodu do charakteru instalacji i wymaganej elastyczności.

W przypadku instalacji wykonywanych z przewodu poliamidowego produkt może być stosowany jako złączka do Tekalanu 8/5 mm. Przed montażem należy zawsze sprawdzić rzeczywiste wymiary przewodu oraz jego parametry ciśnieniowe i temperaturowe.

Zobacz również przewody Tekalan i węże pneumatyczne PA, PU oraz PE dostępne w HYDRON.

Praca ze sprężonym powietrzem i próżnią

Zakres ciśnienia roboczego od -0,95 do 15 bar pozwala wykorzystać złączkę w typowych instalacjach pneumatycznych oraz układach pracujących z podciśnieniem. Dzięki temu jeden typ elementu może znaleźć zastosowanie zarówno w instalacjach zasilających, jak i w wybranych systemach próżniowych.

Podczas projektowania instalacji należy pamiętać, że dopuszczalne parametry całego układu zawsze wyznacza komponent o najniższym ciśnieniu lub temperaturze roboczej. Dotyczy to również zastosowanego przewodu pneumatycznego.

Gdzie stosuje się złączkę skręcaną 1/4" na wąż 8/5?

instalacje sprężonego powietrza,
automatyka przemysłowa,
maszyny i linie produkcyjne,
układy sterowania pneumatycznego,
podłączenia siłowników pneumatycznych,
rozdzielacze i zawory pneumatyczne,
urządzenia warsztatowe,
instalacje próżniowe pracujące w dopuszczalnym zakresie parametrów.

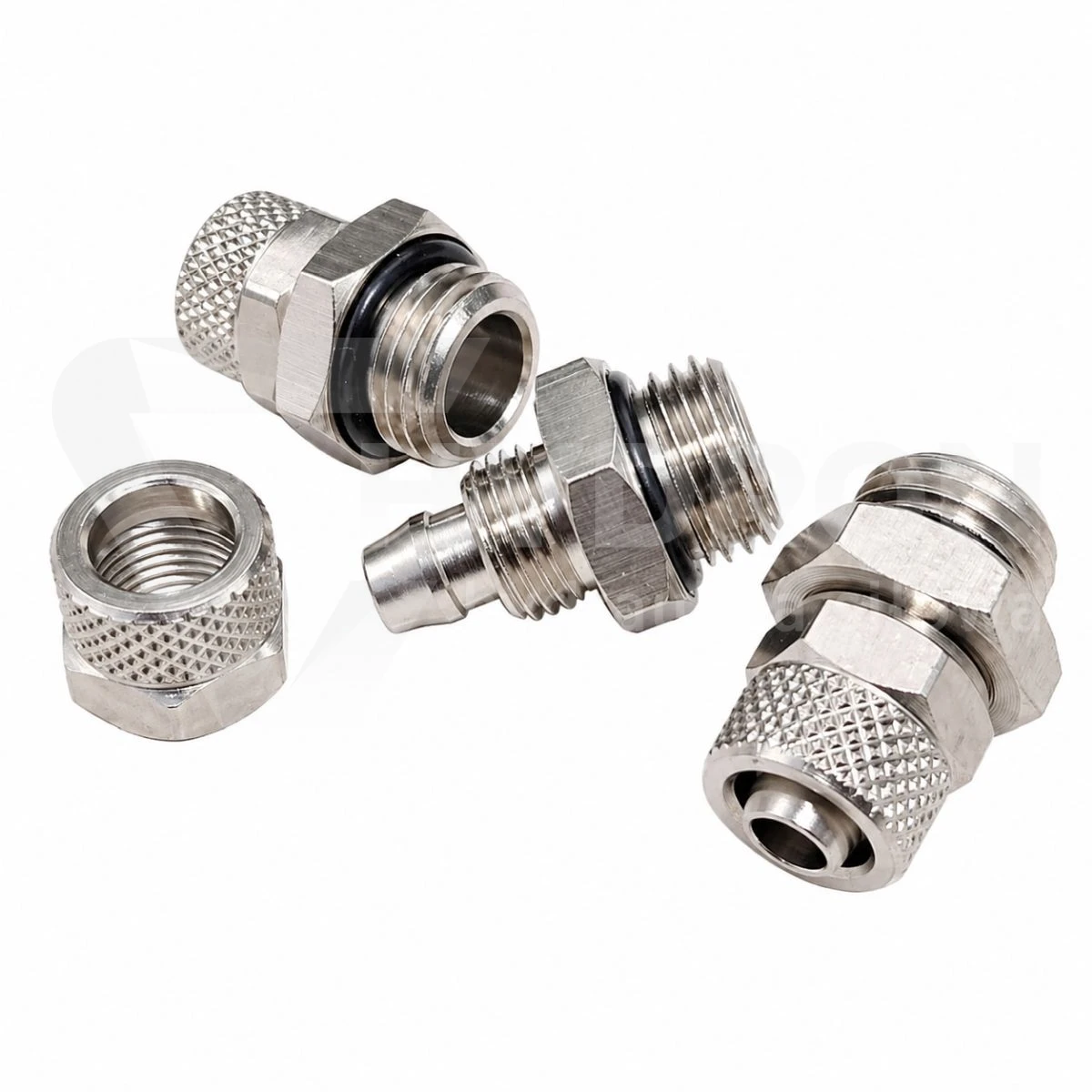

Dlaczego warto stosować złączki skręcane?

Złączki pneumatyczne skręcane są rozwiązaniem wybieranym szczególnie tam, gdzie istotna jest trwałość mechaniczna połączenia przewodu. Prawidłowo wykonane połączenie stabilizuje przewód i ogranicza ryzyko jego przypadkowego wysunięcia podczas eksploatacji instalacji.

Tego typu armatura dobrze sprawdza się również w miejscach narażonych na drgania i pracę maszyny. Więcej informacji na temat różnych sposobów łączenia przewodów znajdziesz w naszym poradniku złączki pneumatyczne – przegląd systemów połączeń.

Jak dobrać złączkę do przewodu pneumatycznego?

Przed zakupem należy sprawdzić dwa podstawowe wymiary: rozmiar przewodu oraz rodzaj przyłącza gwintowanego w urządzeniu. Ten model przeznaczony jest do przewodu 8/5 mm oraz przyłącza z gwintem zewnętrznym 1/4".

Nie należy dobierać złączki wyłącznie na podstawie wyglądu lub przybliżonej średnicy gwintu. W instalacjach pneumatycznych występują różne standardy gwintów, dlatego przed montażem warto potwierdzić ich rodzaj i wymiar.

Jeżeli kompletujesz całą instalację, pomocny będzie również poradnik jak dobrać złączki pneumatyczne do instalacji sprężonego powietrza.

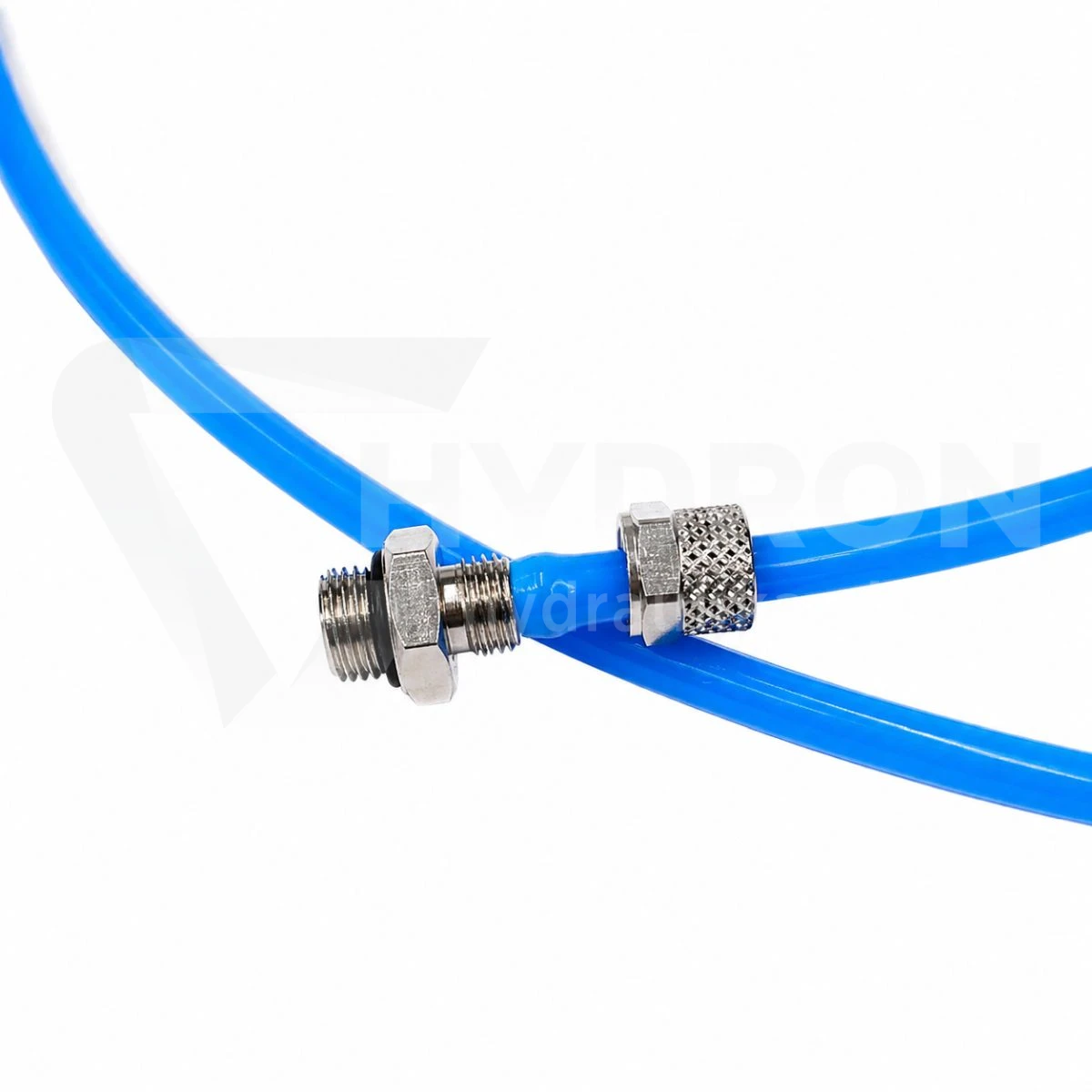

Jak prawidłowo zamontować złączkę skręcaną?

Dobierz przewód o wymaganym rozmiarze 8/5 mm.
Przytnij przewód prostopadle, bez zgniatania jego końcówki.
Sprawdź, czy powierzchnia przewodu jest czysta i nieuszkodzona.
Zamocuj przewód w złączce zgodnie z konstrukcją połączenia skręcanego.
Wkręć przyłącze GZ 1/4" do odpowiedniego portu instalacji.
Po uruchomieniu instalacji sprawdź szczelność połączenia.

Podczas montażu nie należy przekraczać momentu dokręcania właściwego dla danego rodzaju gwintu ani powodować naprężeń przewodu bezpośrednio przy złączce.

Złączki do Tekalanu i pneumatyki w HYDRON

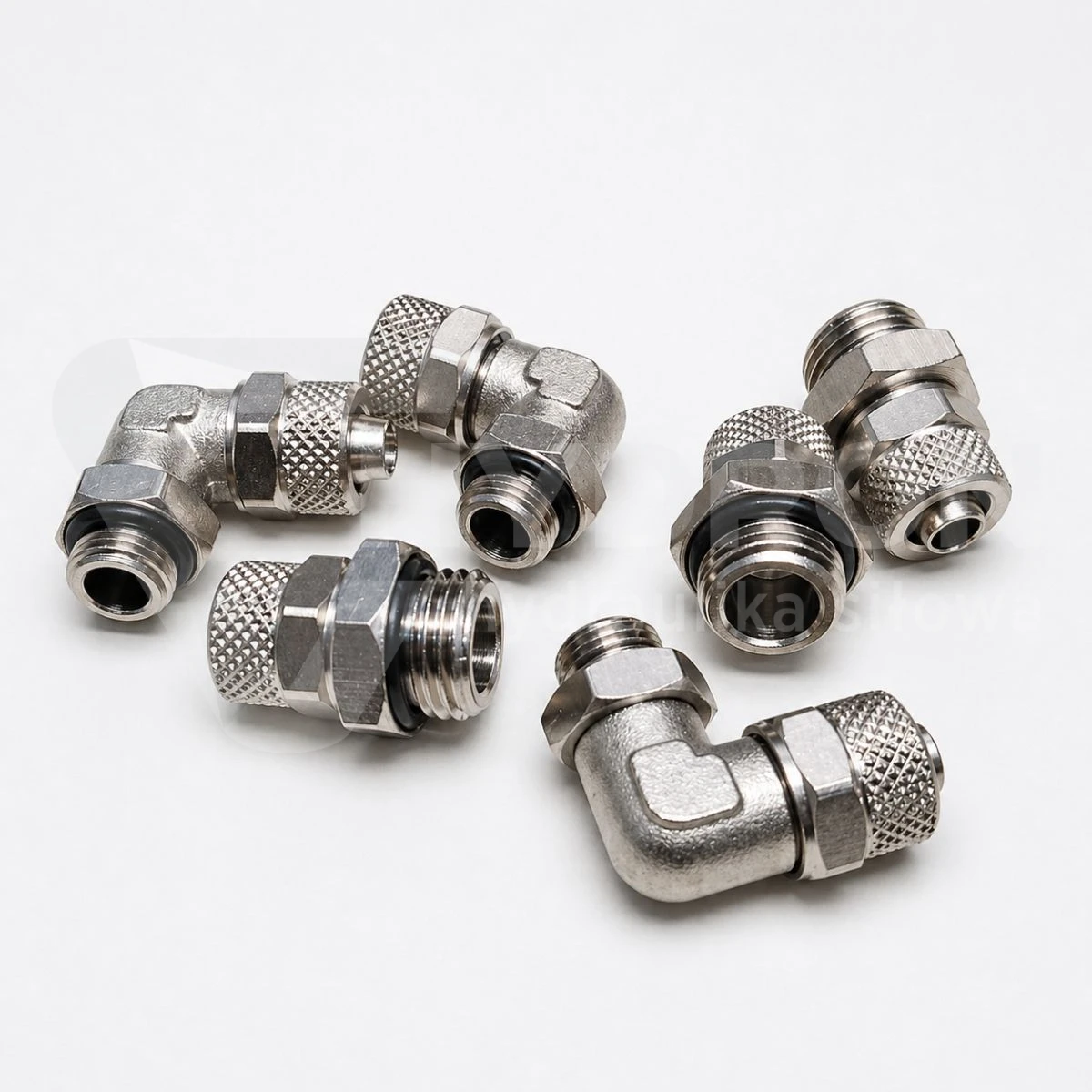

W HYDRON znajdziesz szeroki wybór złączek do przewodów pneumatycznych: modele proste, kątowe, trójniki, redukcje oraz przyłącza przeznaczone do przewodów PA, PU i PE. Pozwala to dobrać elementy zarówno do prostych instalacji warsztatowych, jak i rozbudowanych układów automatyki przemysłowej.

Przy kompletowaniu instalacji warto dobierać złączkę, przewód i pozostałe elementy na podstawie rzeczywistych parametrów pracy: ciśnienia, temperatury, medium oraz wymaganych średnic przewodów.
