Złączka skręcana prosta GZ3/8 na wąż 8/5 mm metal

Przejdź do sekcji Opinie

8,11 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu złącze metalowe
Rozmiar węża 1 8 mm
Rozmiar węża 2 5 mm
Rodzaj gwintu zewnętrzny - GZ
Gwint 3/8''
Materiał mosiądz niklowany
Ciśnienie maksymalne 15 bar
Przeznaczenie sprężone powietrze
Temperatura pracy 0°C do +60°C

Opis

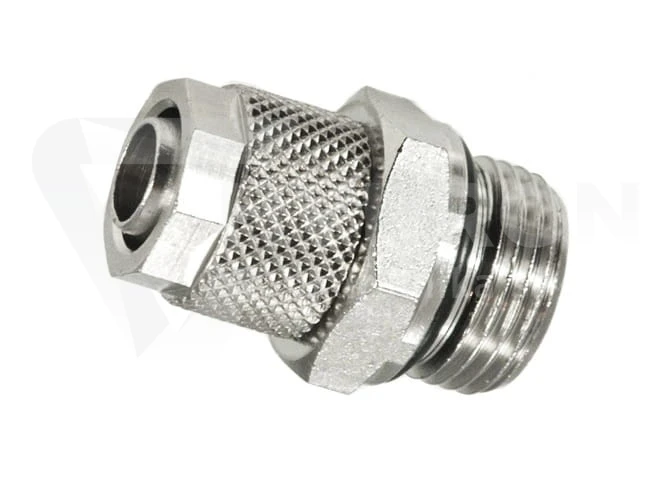

Złączka pneumatyczna skręcana GZ 3/8 na wąż 8/5 mm

Złączka skręcana prosta GZ 3/8 na wąż 8/5 mm jest przeznaczona do wykonywania połączeń w instalacjach pneumatycznych wykorzystujących przewody z tworzyw sztucznych. Pozwala połączyć przewód o średnicy zewnętrznej 8 mm i wewnętrznej 5 mm z elementem instalacji wyposażonym w odpowiednie przyłącze gwintowane. Prosta konstrukcja sprawdza się w układach sprężonego powietrza, automatyce przemysłowej, maszynach oraz instalacjach warsztatowych.

Parametry techniczne złączki GZ 3/8 na przewód 8/5 mm

typ: złączka pneumatyczna skręcana prosta,
rodzaj przyłącza: gwint zewnętrzny GZ,
rozmiar gwintu: 3/8",
rozmiar przewodu: 8/5 mm,
średnica zewnętrzna przewodu: 8 mm,
średnica wewnętrzna przewodu: 5 mm,
medium: sprężone powietrze i próżnia,
ciśnienie robocze: od -0,95 do 15 bar,
temperatura robocza: od 0°C do +60°C,
materiał według danych produktu: PBT / metal,
zastosowanie: przewody PU, PA i PE,
kod produktu: HF/2001/8X5-03,
kod kreskowy: 2000000120164.

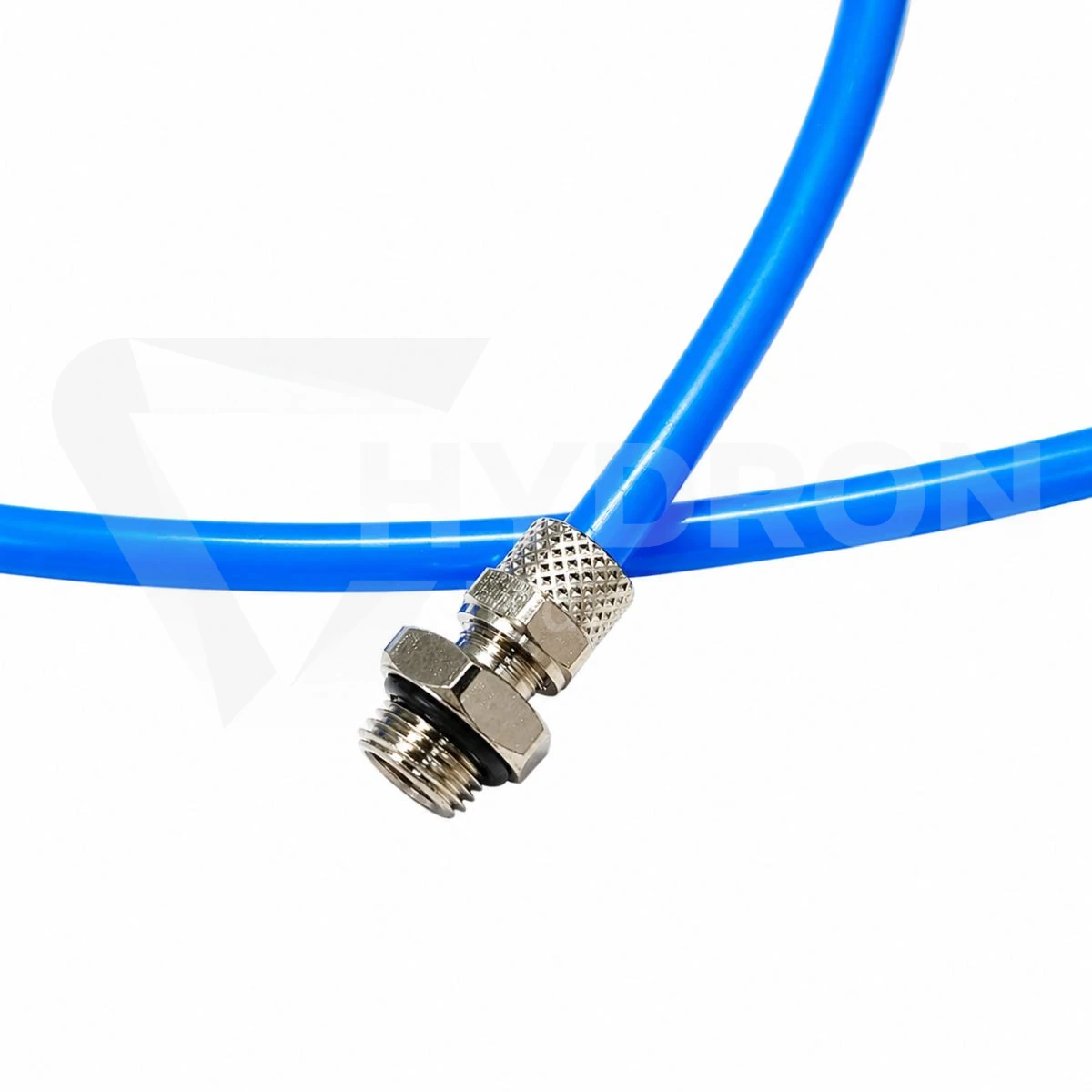

Do przewodów pneumatycznych 8/5 mm

Złączka została przygotowana do współpracy z przewodami o wymiarze 8/5 mm. Oznacza to średnicę zewnętrzną 8 mm oraz średnicę wewnętrzną 5 mm. Prawidłowe dopasowanie przewodu ma istotne znaczenie dla jego stabilnego osadzenia i szczelności całego połączenia.

W instalacji można zastosować odpowiednio dobrane węże TEKALAN do pneumatyki, wśród których dostępne są również warianty 8x5 mm. Przed montażem należy sprawdzić materiał przewodu oraz jego parametry robocze.

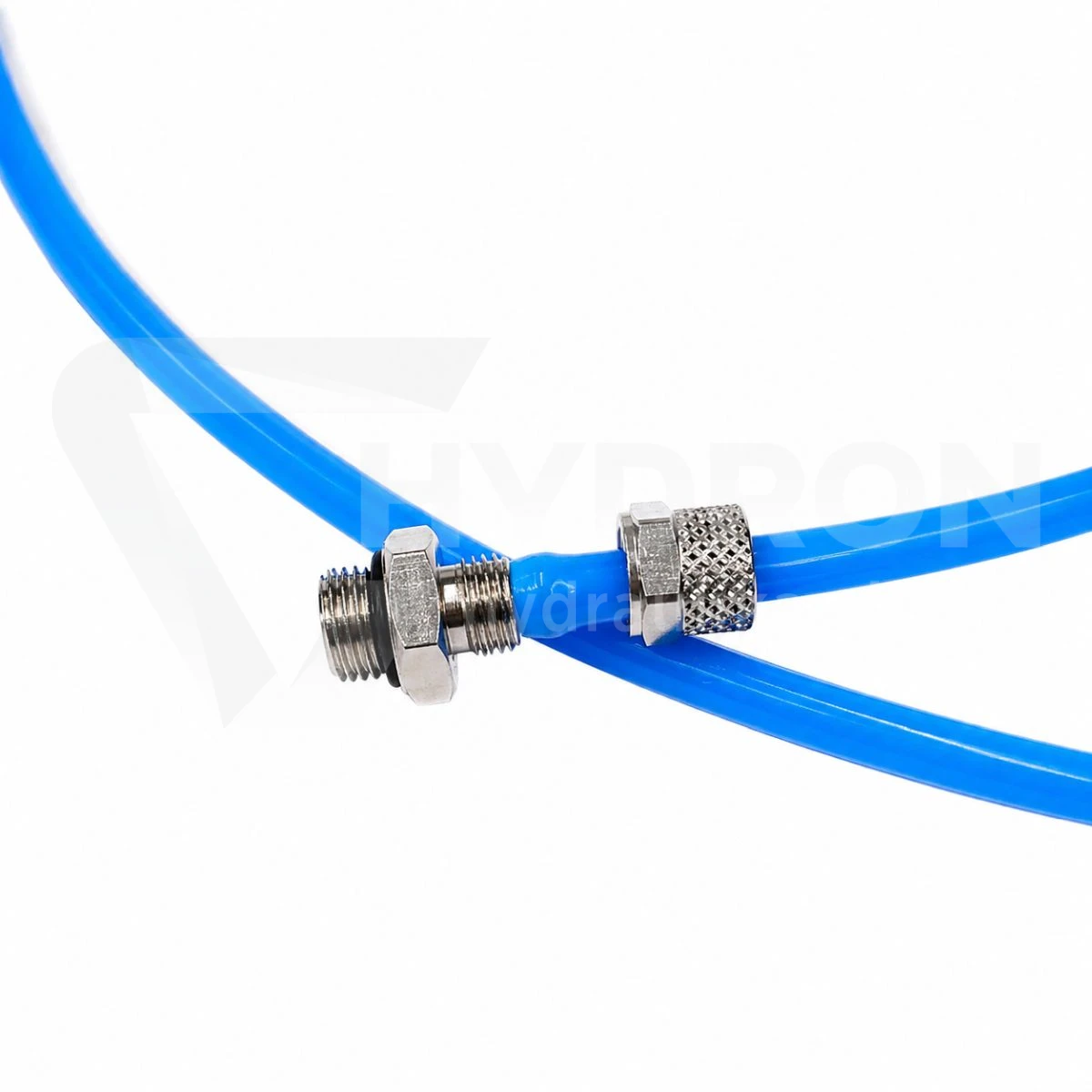

Połączenie gwintowane 3/8 z przewodem pneumatycznym

Gwint zewnętrzny 3/8" umożliwia zamontowanie złączki w odpowiednio dobranym gnieździe instalacji. Rozwiązanie może być stosowane między innymi przy zaworach, rozdzielaczach, blokach przyłączeniowych oraz innych komponentach pneumatycznych posiadających kompatybilne przyłącze gwintowane.

Prosta budowa złączki jest korzystna w miejscach, w których przewód ma być prowadzony bezpośrednio od punktu podłączenia, bez konieczności zmiany kierunku. Przy projektowaniu instalacji należy uwzględnić odpowiednią przestrzeń do prawidłowego zamocowania przewodu.

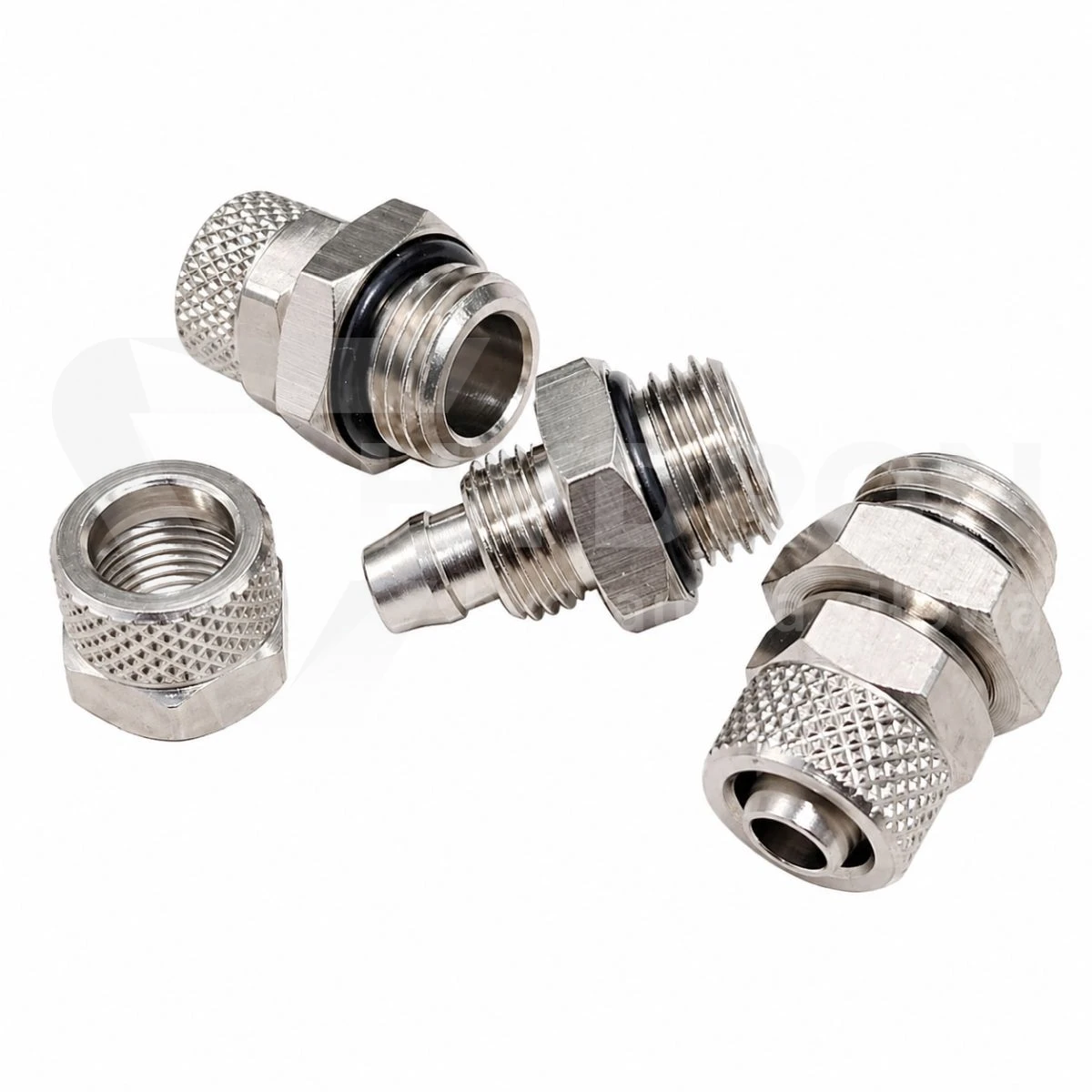

Złączka skręcana do instalacji sprężonego powietrza

Mechaniczne połączenie skręcane umożliwia stabilne zamocowanie właściwie dobranego przewodu. Produkt może być wykorzystywany w systemach automatyki, układach sterowania pneumatycznego, maszynach przemysłowych, stanowiskach produkcyjnych oraz instalacjach dystrybucji sprężonego powietrza.

Zgodnie z parametrami produktu złączka może pracować przy ciśnieniu od -0,95 do 15 bar oraz w temperaturze od 0°C do +60°C. Jest przeznaczona zarówno do sprężonego powietrza, jak i instalacji próżniowych.

Jak prawidłowo dobrać złączkę 8/5 mm?

Przy doborze należy sprawdzić przede wszystkim średnicę zewnętrzną i wewnętrzną przewodu, rodzaj oraz rozmiar gwintu, a także ciśnienie i temperaturę pracy instalacji. W tym wariancie wymagany jest przewód 8/5 mm oraz punkt przyłączeniowy odpowiedni dla gwintu zewnętrznego 3/8".

Nie należy dobierać złączki wyłącznie na podstawie wyglądu. W ofercie występują podobne modele przeznaczone do innych wymiarów przewodów, dlatego przed zakupem warto zweryfikować pełne oznaczenie elementu. W razie wątpliwości dział techniczny HYDRON może pomóc w prawidłowym doborze komponentów instalacji pneumatycznej.
