Złączka skręcana prosta GZ3/8 na wąż 8/6 mm metal

Przejdź do sekcji Opinie

8,49 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu złącze metalowe
Rozmiar węża 1 8 mm
Rozmiar węża 2 6 mm
Rodzaj gwintu zewnętrzny - GZ
Gwint 3/8''
Materiał mosiądz niklowany
Ciśnienie maksymalne 15 bar
Przeznaczenie sprężone powietrze
Temperatura pracy 0°C do +60°C

Opis

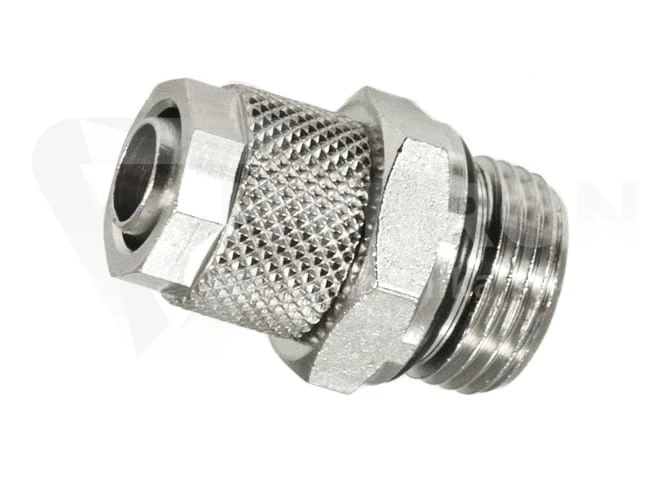

Złączka pneumatyczna skręcana GZ 3/8 na wąż 8/6 mm

Złączka pneumatyczna skręcana prosta GZ 3/8 na wąż 8/6 mm służy do wykonywania trwałych połączeń przewodów z elementami instalacji pneumatycznej wyposażonymi w odpowiednie przyłącze gwintowane. Model jest przeznaczony do przewodu o średnicy zewnętrznej 8 mm i wewnętrznej 6 mm. Może być stosowany w instalacjach sprężonego powietrza oraz próżni, między innymi w maszynach, urządzeniach przemysłowych i układach automatyki.

Parametry techniczne złączki GZ 3/8 na przewód 8/6 mm

typ: złączka pneumatyczna skręcana prosta,
rodzaj przyłącza: gwint zewnętrzny GZ,
rozmiar gwintu: 3/8",
rozmiar przewodu: 8/6 mm,
średnica zewnętrzna przewodu: 8 mm,
średnica wewnętrzna przewodu: 6 mm,
medium: sprężone powietrze i próżnia,
ciśnienie robocze: od -0,95 do 15 bar,
temperatura robocza: od 0°C do +60°C,
materiał według danych produktu: PBT / metal,
zastosowanie: przewody PU, PA i PE,
kod produktu: HF/2001/8X6-03,
kod kreskowy: 2000000120171.

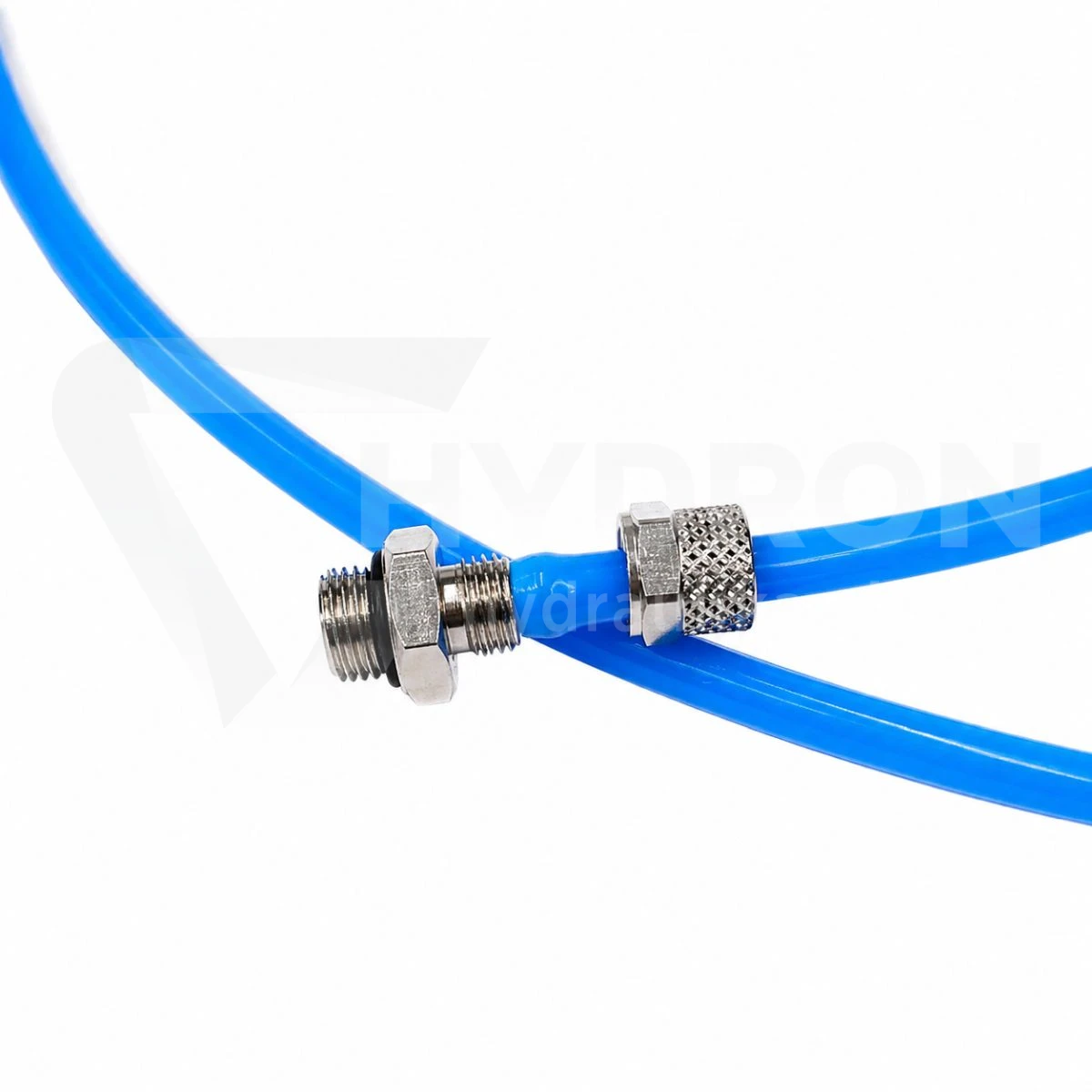

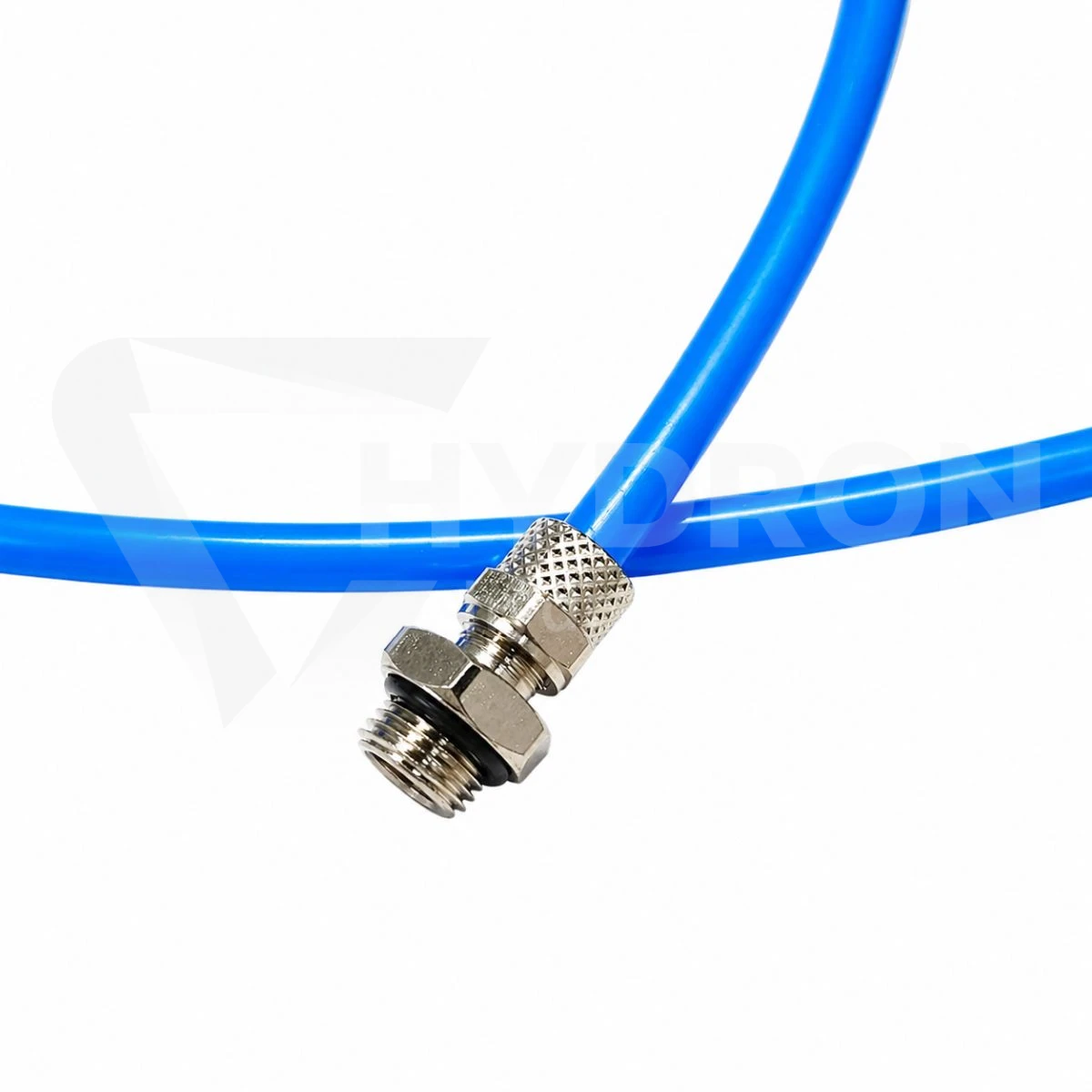

Złączka skręcana do przewodu pneumatycznego 8/6 mm

Oznaczenie 8/6 mm określa dwa podstawowe wymiary przewodu: średnicę zewnętrzną 8 mm oraz średnicę wewnętrzną 6 mm. Przy złączkach skręcanych właściwy dobór wymiaru przewodu jest szczególnie ważny, ponieważ wpływa na prawidłowe osadzenie przewodu oraz stabilność wykonanego połączenia.

Złączka może współpracować z przewodami wykonanymi z PU, PA oraz PE. Odpowiednie przewody i węże TEKALAN do pneumatyki można dobrać w zależności od wymaganej średnicy, materiału oraz parametrów pracy instalacji.

Gwint zewnętrzny GZ 3/8 do instalacji pneumatycznych

Zastosowany gwint zewnętrzny 3/8" umożliwia połączenie złączki z odpowiednio dopasowanym elementem instalacji. Może to być między innymi zawór, rozdzielacz, blok przyłączeniowy lub inny komponent posiadający właściwe gniazdo gwintowane.

Prosta konstrukcja złączki jest praktyczna w miejscach, w których przewód ma być prowadzony bez zmiany kierunku bezpośrednio od punktu przyłączeniowego. Przed montażem należy sprawdzić zarówno rozmiar gwintu, jak i rzeczywisty wymiar zastosowanego przewodu.

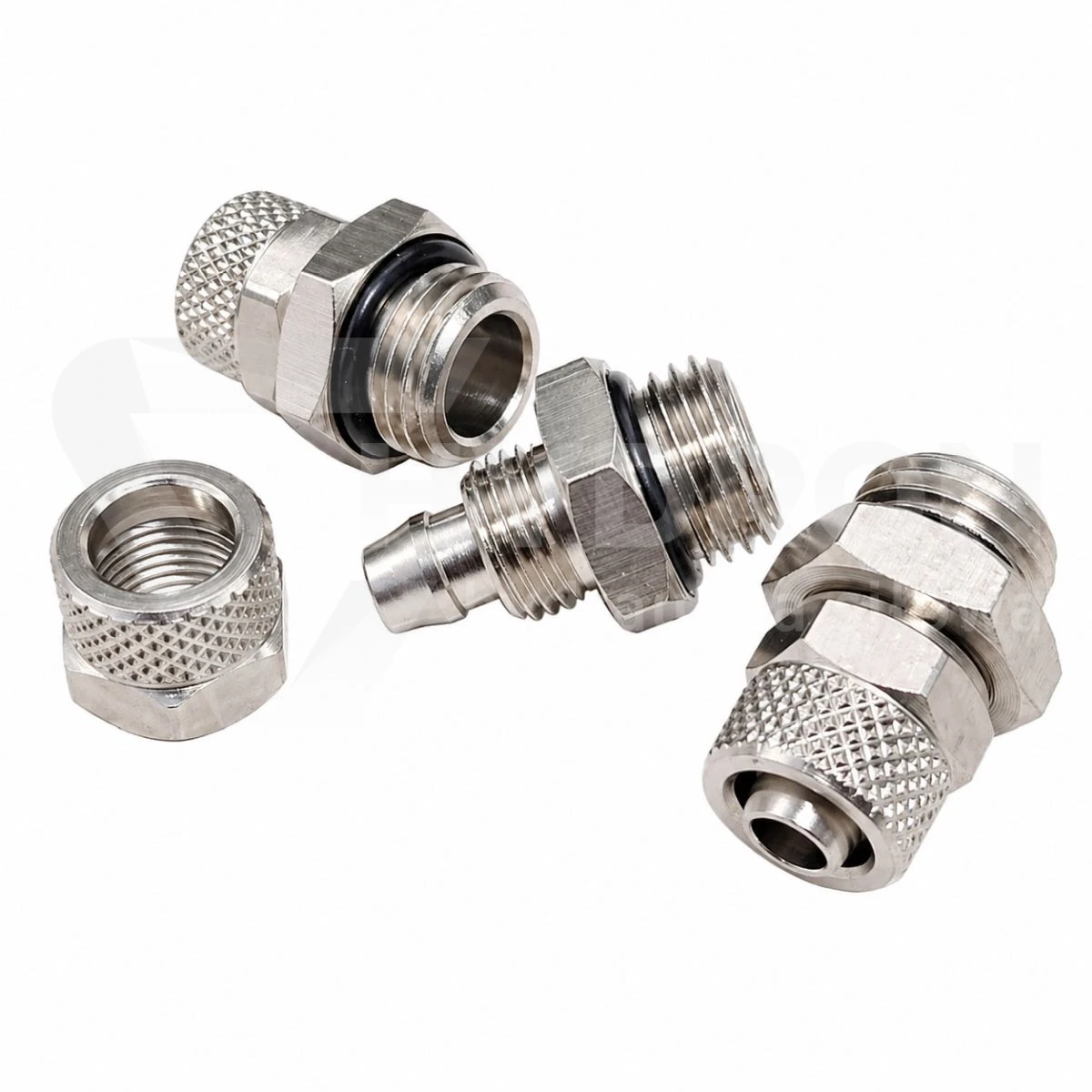

Połączenie skręcane zamiast złączki wtykowej

Ten model należy do złączek skręcanych. Przewód jest mocowany mechanicznie za pomocą elementów złączki, dlatego produktu nie należy mylić ze złączkami typu push-in, w których przewód montowany jest przez bezpośrednie wsunięcie do mechanizmu zaciskowego.

Rozwiązanie skręcane jest często stosowane w instalacjach pneumatycznych wykorzystujących przewody z tworzyw sztucznych. Warunkiem prawidłowego działania jest właściwy dobór średnicy przewodu oraz poprawne wykonanie montażu.

Zastosowanie złączki pneumatycznej 8/6 mm

Złączka GZ 3/8 na przewód 8/6 mm może być stosowana w układach sprężonego powietrza, systemach automatyki przemysłowej, instalacjach maszynowych, urządzeniach produkcyjnych oraz instalacjach warsztatowych. Według danych produktu może pracować również w instalacjach próżniowych.

Deklarowany zakres ciśnienia roboczego wynosi od -0,95 do 15 bar, a temperatura pracy od 0°C do +60°C. Przed zastosowaniem złączki należy upewnić się, że parametry robocze całej instalacji nie przekraczają wartości dopuszczonych dla tego elementu.

Jak dobrać złączkę do przewodu 8/6 mm?

Przy wyborze należy uwzględnić średnicę zewnętrzną i wewnętrzną przewodu, rodzaj oraz rozmiar gwintu, medium, temperaturę i ciśnienie pracy. W tym przypadku właściwym przewodem jest wariant 8/6 mm, natomiast przyłącze złączki stanowi gwint zewnętrzny 3/8".

Jeżeli oznaczenie przewodu lub gwintu nie jest jednoznaczne, przed zakupem warto zweryfikować wymiary. Dział techniczny HYDRON pomaga w doborze złączek, przewodów oraz pozostałych komponentów instalacji pneumatycznych.
