Złączka / Przyłączka 1/2"/M22X1,5 15L

Przejdź do sekcji Opinie

5,17 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME15LMG08SV.1
Oznaczenie alternatywne 1CB-22-08WD

Opis

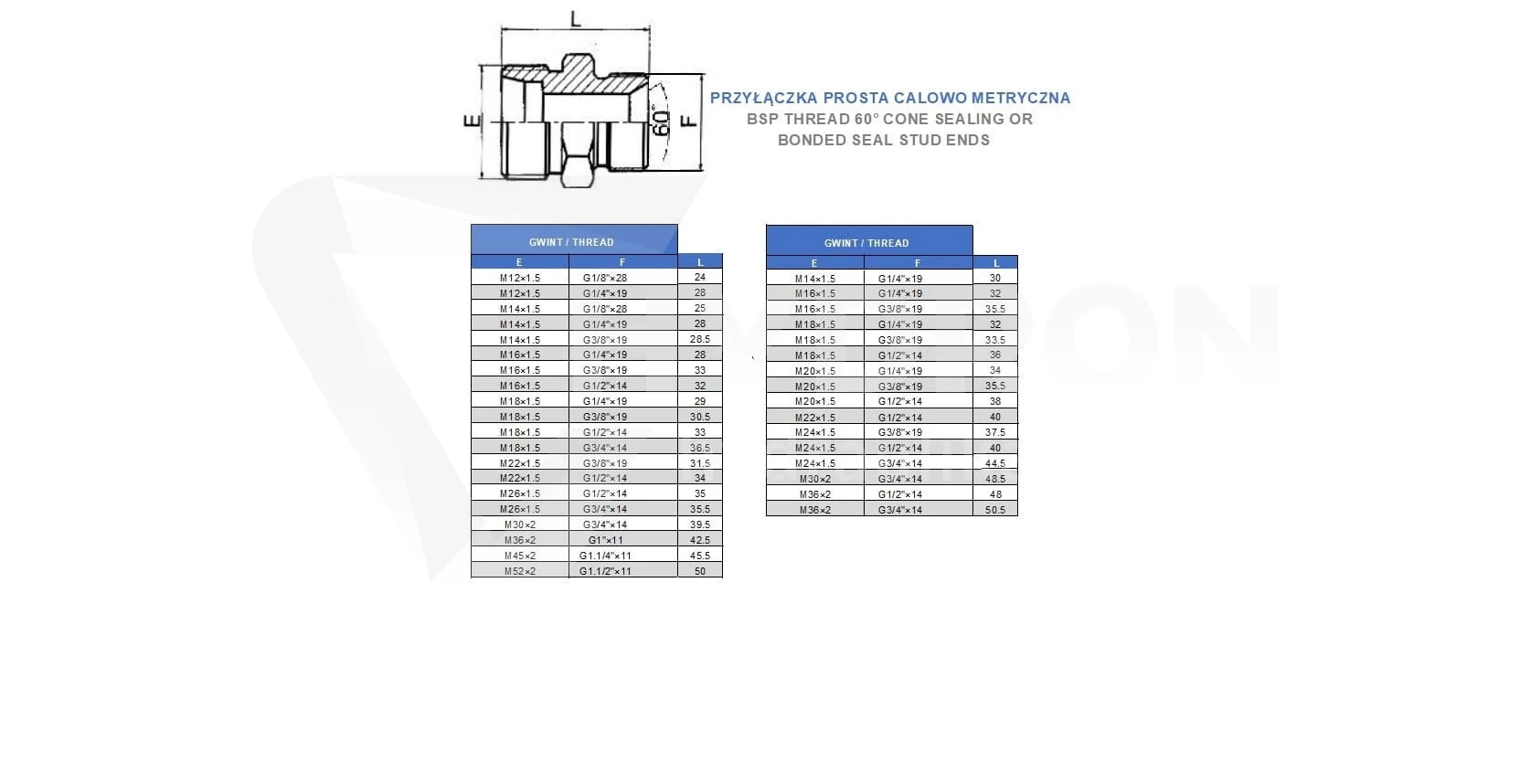

Złączka / Przyłączka BSP 1/2" / M22x1,5 15L – duży sześciokąt

Złączka prosta BSP 1/2" / M22x1,5 15L to uniwersalna przyłączka hydrauliczna umożliwiająca łączenie elementów instalacji z gwintami calowymi i metrycznymi. Wyróżnia się większym sześciokątem korpusu, który zwiększa możliwości zastosowania podczas wykonywania połączeń hydraulicznych. Posiada dwa gwinty zewnętrzne: BSP 1/2" oraz M22x1,5. Przyłącze metryczne wykonano w wersji lekkiej 15L ze stożkiem zaciskowym 24°. Korpus wyprodukowano ze stali automatowej pokrytej ocynkiem.

Zastosowanie i charakterystyka techniczna

Przyłączka BSP 1/2" / M22x1,5 15L znajduje zastosowanie podczas łączenia przewodów hydraulicznych z korpusami pomp, siłowników, rozdzielaczy oraz innymi podzespołami układów hydraulicznych. Może być wykorzystywana również jako złączka do łączenia odpowiednio dobranych przewodów. Dzięki większemu sześciokątowi korpusu stanowi wariant przeznaczony do różnorodnych konfiguracji montażowych.

Strona calowa posiada gwint zewnętrzny BSP 1/2" oraz powierzchnię stożkową umożliwiającą współpracę z odpowiednim przyłączem. Druga strona wyposażona jest w gwint zewnętrzny M22x1,5 i stożek zaciskowy 24° w wersji lekkiej 15L. Uszczelnienie połączenia stożkowego następuje podczas dokręcania kompatybilnych elementów, bez konieczności stosowania dodatkowych uszczelek w tym miejscu.

Większy sześciokąt i uniwersalne zastosowanie

Cechą charakterystyczną tego wariantu jest większy sześciokąt korpusu. Podczas doboru złączki należy uwzględnić zarówno wymiary gwintów, jak i dostępną przestrzeń montażową. Przyłączka może pełnić funkcję elementu łączącego przewody lub połączenia z korpusem urządzenia hydraulicznego, pod warunkiem zachowania zgodności gwintów i powierzchni uszczelniających.

Alternatywą dla tego produktu jest przyłączka prosta ED BSP 1/2" / M22x1,5 15L, dostępna w produktach powiązanych. Wariant ED posiada uszczelnienie przeznaczone do połączenia od strony korpusu. Przed zastosowaniem zamiennika należy sprawdzić zgodność sposobu uszczelnienia oraz warunków montażowych.

Jak rozpoznać gwinty BSP 1/2" i M22x1,5?

Podczas identyfikacji przyłączki pomocny jest pomiar średnic gwintów suwmiarką. Dla gwintu BSP 1/2" średnica zewnętrzna wynosi 20,5–20,9 mm, natomiast średnica wewnętrzna 18,6–19,0 mm. Gwint metryczny M22x1,5 ma średnicę zewnętrzną 21,6–21,9 mm i wewnętrzną 20,2–20,6 mm. Przy doborze należy dodatkowo zweryfikować skok gwintu oraz rodzaj powierzchni uszczelniającej.

Dlaczego warto wybrać nasze komponenty?

Większy sześciokąt korpusu i uniwersalne zastosowanie.
Dwa gwinty zewnętrzne: BSP 1/2" oraz M22x1,5.
Wersja lekka 15L ze stożkiem zaciskowym 24°.
Możliwość zastosowania do łączenia przewodów i kompatybilnych przyłączy hydraulicznych.
Korpus ze stali automatowej zabezpieczony ocynkiem.
Oznaczenia porównawcze 1CB-22-08WD oraz Vitillo AME15LMG08SV.1.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka / przyłączka prosta
Gwint calowy	BSP 1/2" zewnętrzny
Gwint metryczny	M22x1,5 zewnętrzny
Seria przyłącza	Lekka 15L
Kąt stożka zaciskowego	24°
Stożek przyłącza	15 mm
Korpus	Większy sześciokąt
Materiał	Stal automatowa ocynkowana
Medium robocze	Olej hydrauliczny
BSP 1/2" – średnica zewnętrzna	20,5–20,9 mm
BSP 1/2" – średnica wewnętrzna	18,6–19,0 mm
M22x1,5 – średnica zewnętrzna	21,6–21,9 mm
M22x1,5 – średnica wewnętrzna	20,2–20,6 mm
Oznaczenie alternatywne	1CB-22-08WD
Oznaczenie Vitillo	AME15LMG08SV.1

Najczęściej zadawane pytania (FAQ)

Czy złączka BSP 1/2" / M22x1,5 może służyć do łączenia węży?

Tak. Przyłączka może być wykorzystywana do połączeń przewodów hydraulicznych, jeżeli współpracujące elementy mają odpowiednie gwinty i powierzchnie uszczelniające.

Co oznacza 15L w złączce M22x1,5?

15L określa rozmiar przyłącza w serii lekkiej. Złączka posiada gwint M22x1,5 i stożek zaciskowy 24°.

Czy można zastosować przyłączkę ED zamiast tego wariantu?

Tak. Alternatywą jest przyłączka prosta ED BSP 1/2" / M22x1,5 15L, dostępna w produktach powiązanych. Przed zamianą należy sprawdzić zgodność uszczelnienia oraz warunków montażu.
