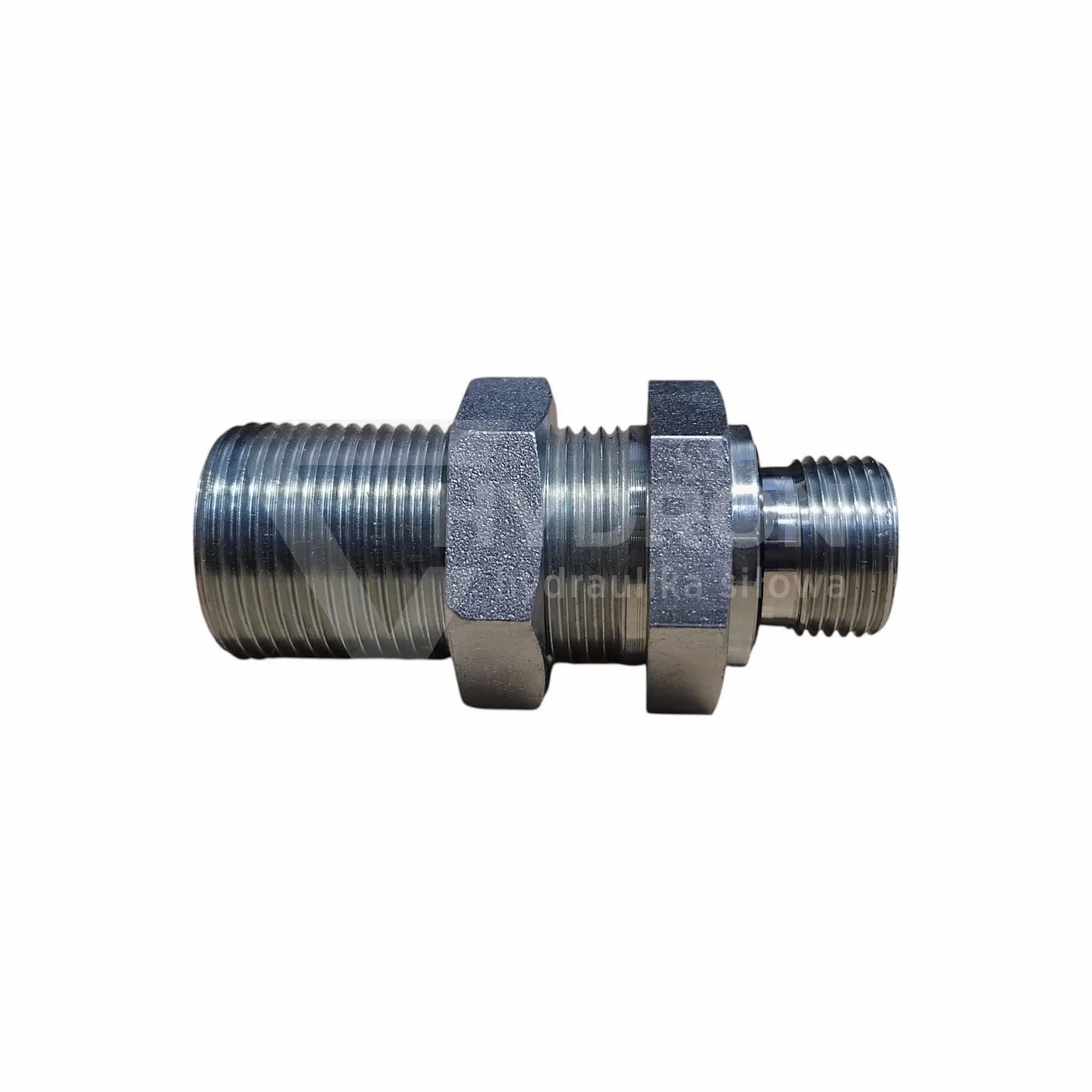

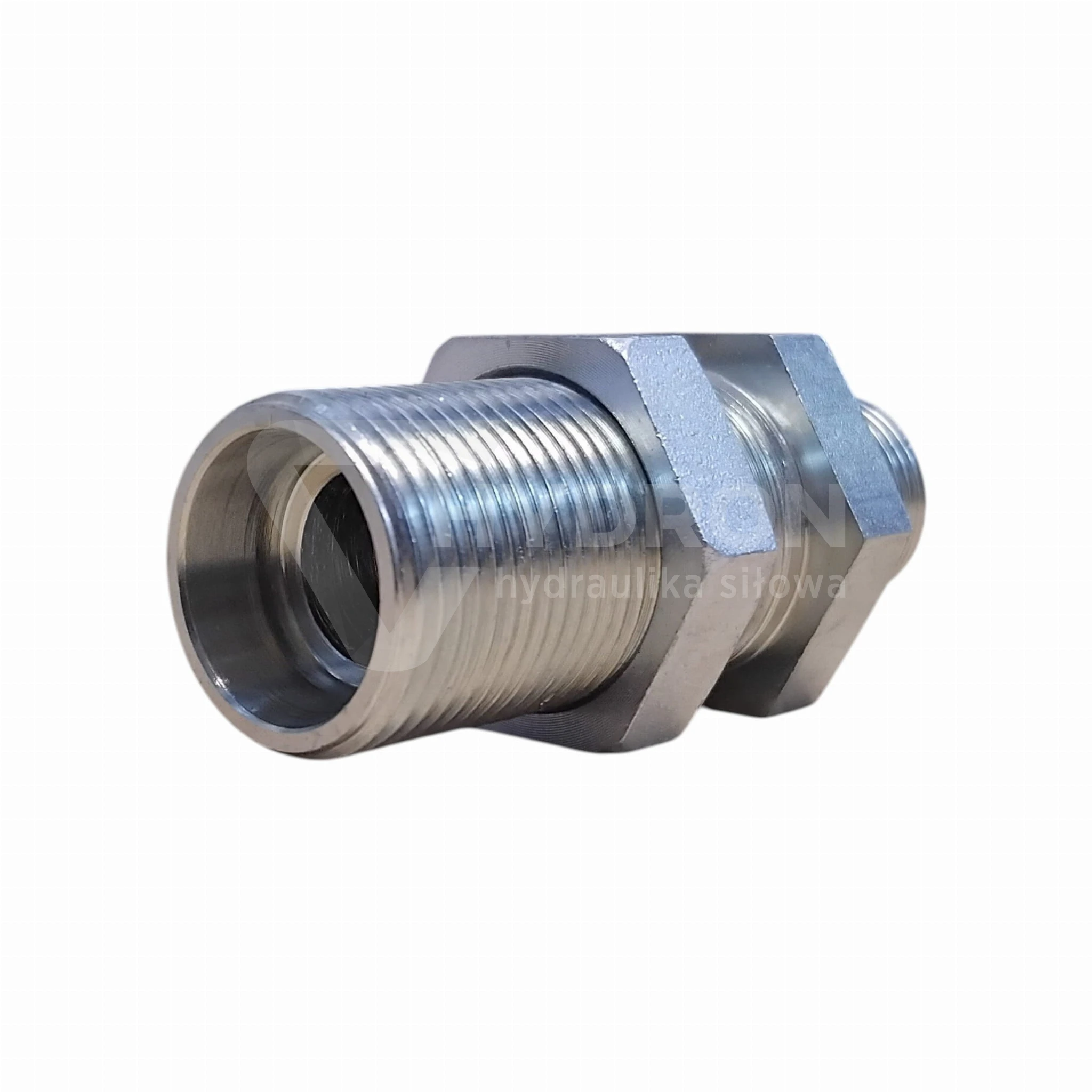

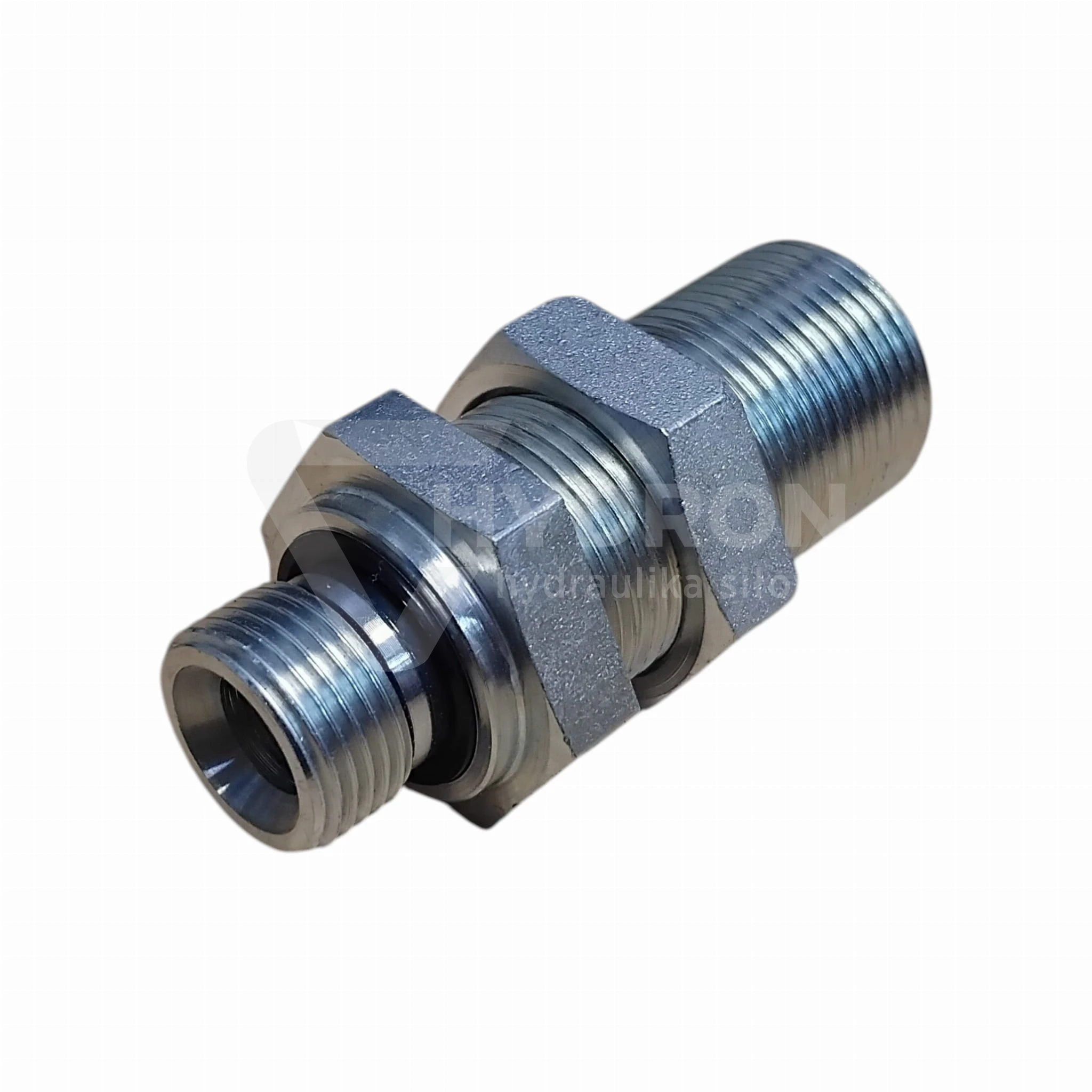

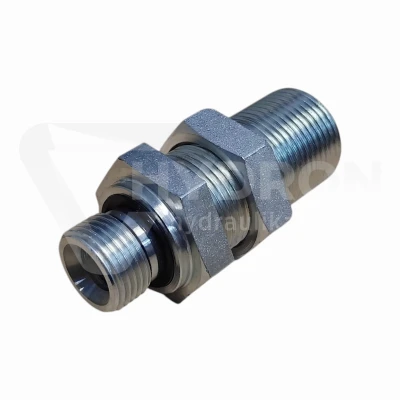

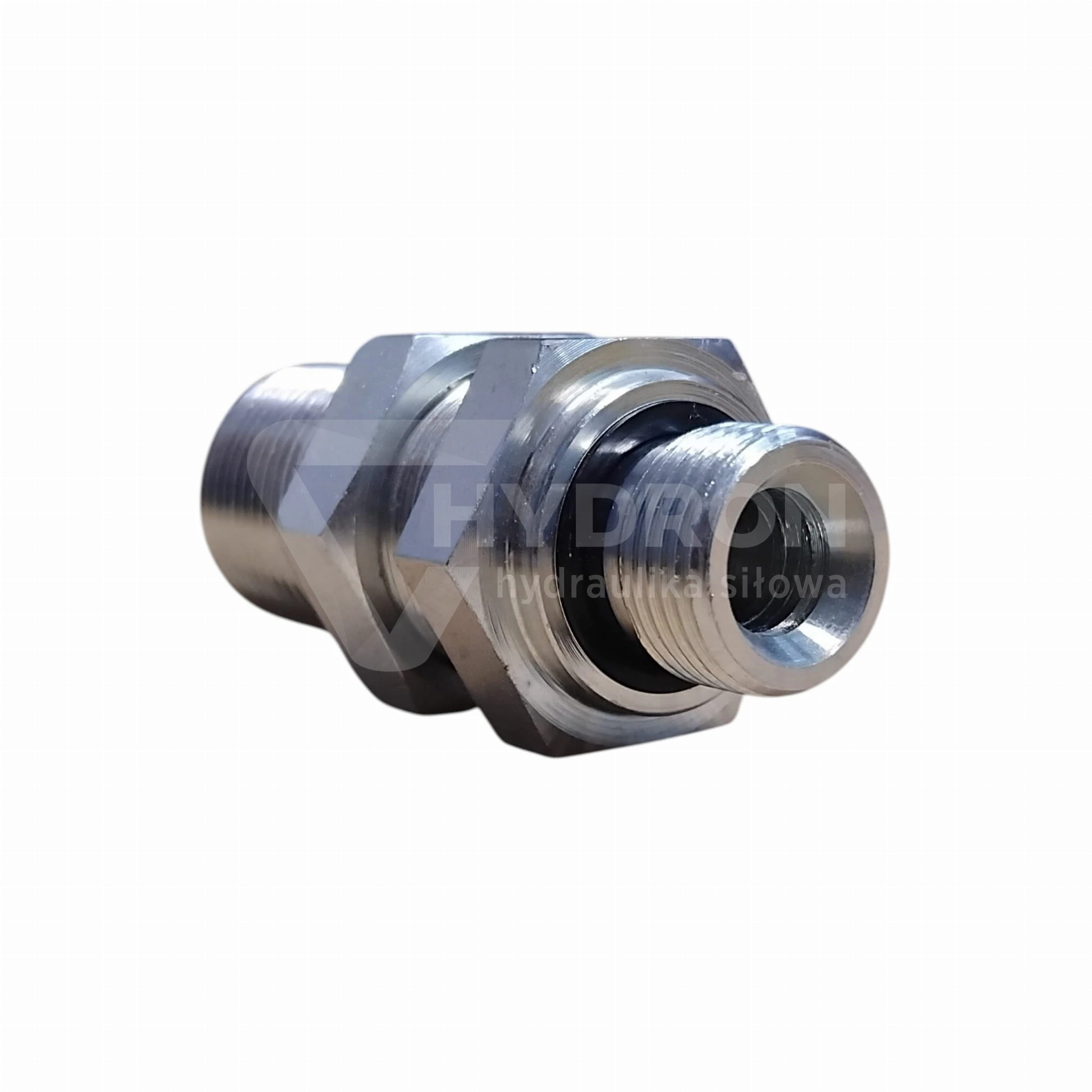

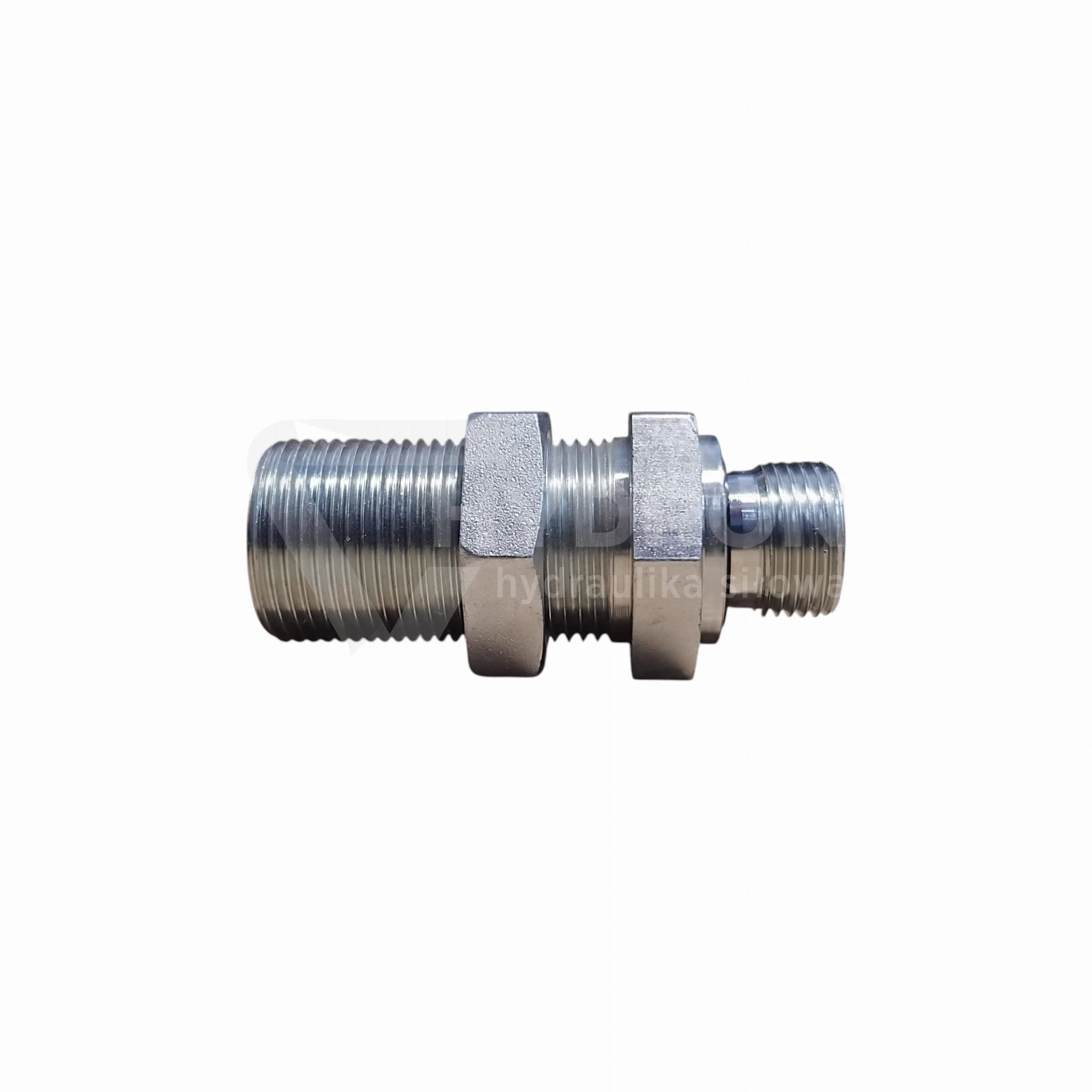

Złączka grodziowa 1/2"ED / M22x1,5 15L

Złączka grodziowa 1/2"ED / M22x1,5 15L jest elementem do wykonania trwałego przejścia hydraulicznego przez gródź, panel, płytę montażową lub element konstrukcyjny maszyny. Produkt łączy gwint calowy 1/2" BSP z uszczelnieniem elastomerowym ED oraz gwint metryczny M22x1,5 w serii 15L. Taka konfiguracja sprawdza się tam, gdzie instalacja hydrauliczna musi przejść przez przegrodę w sposób stabilny, szczelny i łatwy do późniejszej obsługi serwisowej. Złączka nie jest zwykłą redukcją gwintu. Jej zadaniem jest również mechaniczne ustabilizowanie punktu przejścia.

• Produkt: złączka grodziowa 1/2"ED / M22x1,5 15L
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa

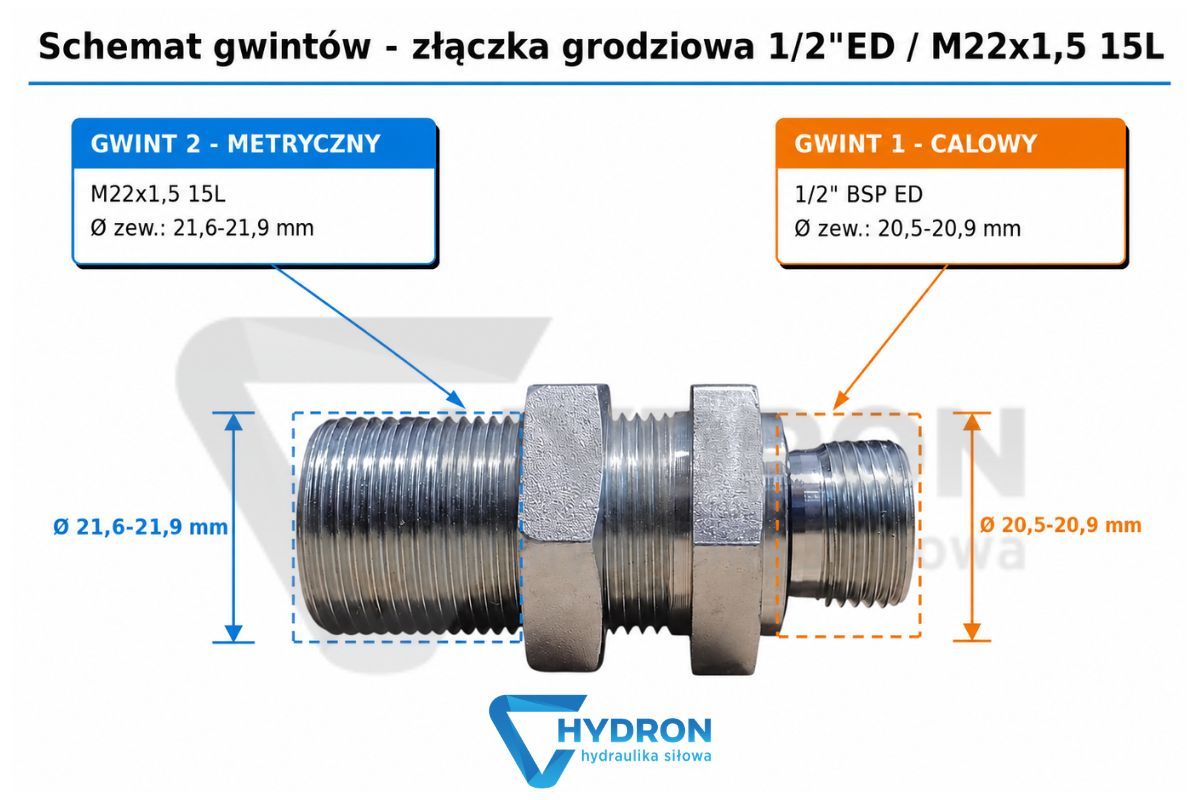

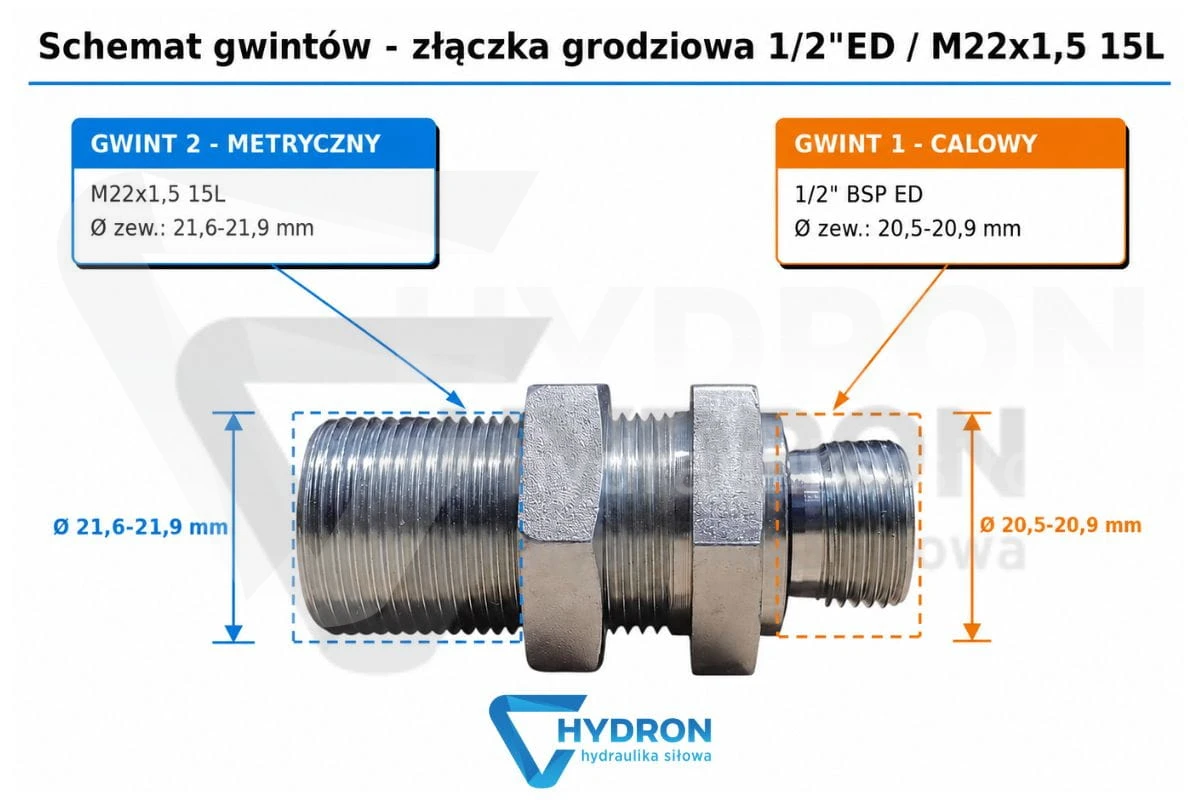

• Gwint 1: 1/2" BSP
• Wymiar gwintu 1: 20,5-20,9 mm zewnętrznie / 18,6-19,0 mm wewnętrznie
• Gwint 2: M22x1,5
• Wymiar gwintu 2: 21,6-21,9 mm zewnętrznie / 20,2-20,6 mm wewnętrznie
• Seria metryczna: 15L
• Gwint mniejszy: 1/2" BSP
• Gwint większy: M22x1,5
• Uszczelnienie strony BSP: ED, uszczelnienie elastomerowe
• Całkowita długość: 61 mm
• Ciśnienie pracy: 315 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Oznaczenie wg Cast: 104908.1
• Oznaczenie wg Vitillo: APPME15LMG08EL.1
• Kod produktu: ZN-141-1 M22/1/2
• Kod kreskowy EAN: 2000010017935

Przejście grodziowe 1/2"ED / M22x1,5 15L w maszynie

Ta złączka jest przeznaczona do miejsca, w którym przewód hydrauliczny albo odcinek instalacji ma przejść przez panel i pozostać w ustalonej pozycji. W praktyce chodzi o ramy maszyn, płyty montażowe, osłony, pulpity hydrauliczne i przegrody, gdzie przewód nie powinien pracować luzem ani obciążać gwintu. Dobrze zamocowana złączka grodziowa porządkuje instalację, ułatwia serwis i ogranicza ryzyko uszkodzenia przewodu przy przejściu przez konstrukcję. Podobne rozwiązania są dostępne w kategorii złączki grodziowe calowo-metryczne BSP/M.

Dlaczego nie dobierać tej złączki tylko po średnicy gwintu

W tej złączce różnica między stroną 1/2" BSP a M22x1,5 nie jest duża. Na stole warsztatowym oba gwinty mogą wyglądać podobnie, szczególnie gdy część jest zabrudzona olejem albo była już wcześniej montowana. Gwint większy to M22x1,5, natomiast gwint mniejszy to 1/2" BSP. Przed zakupem trzeba sprawdzić nie tylko średnicę, ale też skok gwintu, serię 15L oraz sposób uszczelnienia po stronie BSP. Błąd w tym miejscu zwykle kończy się nieszczelnością, uszkodzeniem gwintu albo koniecznością ponownego rozbierania instalacji.

ED po stronie BSP i jego znaczenie dla szczelności

Oznaczenie ED oznacza, że strona BSP pracuje z uszczelnieniem elastomerowym. Nie jest to detal opisowy, tylko ważna informacja montażowa. W hydraulice siłowej połączenie musi być zgodne nie tylko pod względem gwintu, ale również sposobu uszczelnienia. Jeżeli element współpracujący nie jest przygotowany pod ED, samo wkręcenie złączki nie gwarantuje szczelności. Przy pracy pod ciśnieniem drobna niezgodność może spowodować wyciek dopiero po uruchomieniu maszyny, dlatego przed montażem warto sprawdzić stan powierzchni styku, uszczelnienie i czystość gwintu.

Seria 15L po stronie metrycznej

Strona M22x1,5 pracuje w serii 15L, czyli w lekkiej serii połączeń metrycznych. To ważne przy doborze elementów po stronie rury lub przewodu. Sam gwint M22x1,5 nie wystarczy, ponieważ w hydraulice siłowej liczy się także seria, stożek, nakrętka i element współpracujący. Jeżeli instalacja po stronie metrycznej opiera się na rurze 15L, do kompletacji mogą być potrzebne nakrętka złączna M22x1,5 na rurkę 15L oraz pierścień zacinający na rurkę 15L. Dzięki temu połączenie jest budowane jako zgodny zestaw, a nie jako przypadkowa kombinacja gwintów.

Kiedy wybrać złączkę grodziową zamiast przyłączki prostej

Złączkę grodziową wybiera się wtedy, gdy połączenie ma zostać osadzone w przegrodzie. Przyłączka prosta służy zwykle do wkręcenia w gniazdo korpusu, zaworu, rozdzielacza lub innego elementu układu. Grodziówka pełni inną funkcję. Pozwala przeprowadzić instalację przez panel i zablokować punkt przyłączeniowy w konkretnym miejscu. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu albo rozdzielacza, lepiej sprawdzić przyłączki proste hydrauliczne, a nie używać złączki grodziowej jako zamiennika.

Montaż przez panel bez skręcania przewodu

Przy montażu przez panel trzeba zadbać, aby złączka była osadzona stabilnie, a przewód po obu stronach nie wymuszał jej położenia. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo rura prowadzona pod naprężeniem mogą przenosić siły bezpośrednio na gwint i powierzchnię uszczelniającą. Wtedy nawet dobrze dobrana złączka może zacząć przeciekać po kilku cyklach pracy. Jeżeli przewód jest wykonywany na zamówienie, warto dobrać przewody hydrauliczne na wymiar, aby długość i ustawienie końcówek pasowały do rzeczywistego miejsca montażu.

Typowe pomyłki przy złączce 1/2"ED / M22x1,5

Najczęstsza pomyłka to potraktowanie tej części jako zwykłego adaptera 1/2" na M22. Druga to pominięcie serii 15L po stronie metrycznej. Trzecia pojawia się przy porównywaniu wyłącznie zdjęcia produktu. W złączkach tej grupy wygląd może różnić się zależnie od procesu technologicznego, a zdjęcie ma charakter poglądowy. Decydują parametry techniczne: gwint 1/2" BSP, gwint M22x1,5, seria 15L, uszczelnienie ED, długość 61 mm i przeznaczenie jako złączka grodziowa.

Co może się stać przy błędnym doborze

Źle dobrana grodziówka może wkręcić się tylko częściowo, uszkodzić początek gwintu albo nie doszczelnić się po uruchomieniu układu. Przy ciśnieniu roboczym nie ma miejsca na dopasowywanie elementu siłą. Nadmierne dokręcanie może pogorszyć sytuację, bo uszkadza gwint, powierzchnię uszczelnienia albo element współpracujący. Jeżeli w układzie pojawia się olej na przejściu grodziowym, warto sprawdzić nie tylko samą złączkę, ale też ciśnienie pracy przy pomocy manometrów hydraulicznych oraz ułożenie przewodów po obu stronach panelu.

Ochrona przewodu przy przejściu przez gródź

Przejście przez panel często znajduje się blisko krawędzi, osłon albo elementów ruchomych. Sama złączka stabilizuje punkt podłączenia, ale nie zabezpiecza całej trasy przewodu. Jeżeli wąż może ocierać się o konstrukcję, warto zastosować osłony spiralne na węże hydrauliczne. Przy instalacji rurowej znaczenie ma natomiast poprawne podparcie rury po obu stronach grodzi. Dobrze ułożony przewód nie powinien obciążać złączki ani pracować na zbyt małym promieniu gięcia.

Mocowanie instalacji po obu stronach przejścia

Złączka grodziowa nie powinna być jedynym punktem podparcia całego odcinka przewodu. Przy dłuższych rurach i wężach trzeba zaplanować dodatkowe mocowania, szczególnie w maszynach mobilnych, gdzie drgania są stałym elementem pracy. Do stabilizacji przewodów i rur służą uchwyty i obejmy do rur oraz przewodów. Dobre podparcie zmniejsza obciążenie przejścia grodziowego, ogranicza ryzyko luzowania połączenia i poprawia trwałość całej instalacji.

Warianty do porównania przy identyfikacji części

Jeżeli stary element został zdemontowany z maszyny i nie ma czytelnych oznaczeń, warto porównać kilka bliskich wariantów. Przy przejściu metrycznym bez strony BSP można sprawdzić złączkę grodziową M22x1,5 15L. Przy sąsiednich rozmiarach pomocne mogą być złączka grodziowa 1/2"ED / M20x1,5 12S lub złączka grodziowa 1/2"ED / M18x1,5 12L. Porównanie wymiarów i serii jest bezpieczniejsze niż dobór części po samym wyglądzie.

Odpowiedniki katalogowe i rozpoznanie produktu

Na karcie produktu wskazano oznaczenie wg Cast 104908.1 oraz oznaczenie wg Vitillo APPME15LMG08EL.1. Takie informacje są przydatne przy porównywaniu katalogów, zamianie starej części lub identyfikacji elementu zdemontowanego z maszyny. Mimo zgodnego odpowiednika zawsze trzeba potwierdzić gwint 1/2" BSP, gwint M22x1,5, serię 15L, długość 61 mm oraz typ uszczelnienia ED. W hydraulice siłowej podobny symbol nie zwalnia z kontroli faktycznych wymiarów.

Pomoc Hydron przy doborze złączki grodziowej

Przy doborze złączki grodziowej 1/2"ED / M22x1,5 15L najlepiej podać oba gwinty, serię metryczną, długość elementu, ciśnienie pracy oraz miejsce montażu. Hydron dostarcza złączki grodziowe, przyłączki, końcówki, przewody, rury i elementy mocujące do instalacji hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwy będzie wariant 1/2"ED / M22x1,5 15L, grodziówka metryczna M22x1,5 czy inny adapter BSP/M, warto zweryfikować część przed zakupem. To ogranicza ryzyko pomyłki i skraca czas naprawy.

Faq

Czy złączka grodziowa 1/2"ED / M22x1,5 15L jest przeznaczona do montażu przez panel?

Tak. To złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez gródź, panel, płytę montażową lub element konstrukcyjny maszyny.

Jakie gwinty ma złączka grodziowa 1/2"ED / M22x1,5 15L?

Produkt ma gwint 1/2" BSP po stronie calowej oraz gwint metryczny M22x1,5 w serii 15L.

Który gwint jest większy w tej złączce?

Gwint większy to M22x1,5, a gwint mniejszy to 1/2" BSP. Przed montażem trzeba sprawdzić oba standardy oraz typ uszczelnienia.

Co oznacza ED przy gwincie 1/2" BSP?

ED oznacza uszczelnienie elastomerowe po stronie BSP. Element współpracujący musi być zgodny z takim sposobem uszczelnienia.

Jaka jest długość całkowita tej złączki?

Długość całkowita złączki wynosi 61 mm.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez panel lub przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu albo rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 1/2"ED / M22x1,5 15L?

Przed zakupem należy sprawdzić gwint 1/2" BSP, gwint M22x1,5, serię 15L, długość 61 mm, typ uszczelnienia ED oraz miejsce montażu w grodzi.
