Złączka prosta AA BSP 3/4"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 25,60 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/4" BSP
  • Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
  • Rozmiar gwintu 2 3/4" BSP
  • Rozmiar gwintu 2 w milimetrach 26,1-26,4zew./24,1-24,5wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 250 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI 34.11.12.12
  • Oznaczenie wg VITILLO AFFDG1212
  • Oznaczenie wg CAST 301806
  • Oznaczenie alternatywne 3B-12

Opis

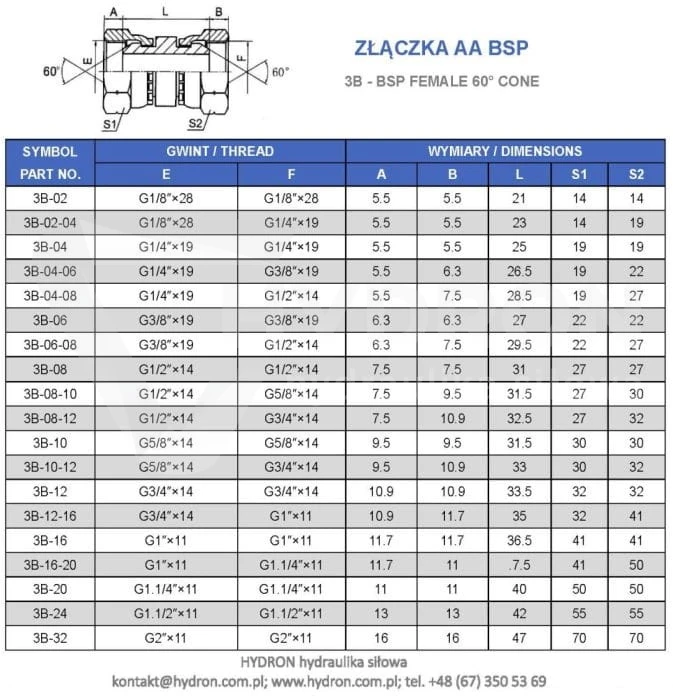

Złączka AA BSP 3/4"

Złączka AA BSP 3/4" to proste złącze hydrauliczne obustronnie nakrętne, przeznaczone do wykonywania połączeń w instalacjach hydrauliki siłowej. Wyposażona jest w dwa zakończenia nakrętne z gwintami wewnętrznymi BSP 3/4". Konstrukcja AA pozwala połączyć odpowiednio dopasowane elementy instalacji wyposażone w gwinty zewnętrzne o tym samym rozmiarze.

Przyłączka należy do typu 34.11 i wykorzystuje gwinty BSP równoległe. Znajduje zastosowanie w hydraulice przemysłowej oraz rolniczej. Produkt można identyfikować za pomocą symbolu 3B-12, oznaczenia Cast 301806 oraz numeru Rastelli-Raccordi 34.11.12.12.

Parametry techniczne złączki AA BSP 3/4"

Parametr Wartość
Nazwa produktu Złączka AA BSP 3/4"
Rodzaj złącza Proste, obustronnie nakrętne
Typ złącza 34.11
Gwint pierwszego zakończenia BSP 3/4", wewnętrzny
Gwint drugiego zakończenia BSP 3/4", wewnętrzny
Rodzaj gwintu BSP równoległy
Symbol 3B-12
Oznaczenie według Cast 301806
Oznaczenie według Rastelli-Raccordi 34.11.12.12

Gwint BSP 3/4" – charakterystyka połączenia

Oba zakończenia złączki posiadają gwinty BSP 3/4" o konstrukcji równoległej. Rozmiar gwintu jest jednakowy po obu stronach przyłączki, dlatego produkt nie pełni funkcji redukcji gwintowej. Umożliwia natomiast zestawienie dwóch odpowiednio dopasowanych zakończeń w jednej osi.

Podczas doboru złączki należy zweryfikować rodzaj gwintu oraz sposób uszczelnienia współpracujących elementów. Samo dopasowanie rozmiaru 3/4" nie przesądza o zgodności całego połączenia. Istotne jest również sprawdzenie konstrukcji powierzchni uszczelniających i parametrów pracy instalacji.

Konstrukcja AA – dwa zakończenia nakrętne

Oznaczenie AA wskazuje na konstrukcję z dwoma zakończeniami nakrętnymi. W złączce BSP 3/4" zastosowano nakrętki obrotowe po obu stronach korpusu. Umożliwia to dokręcanie połączeń bez konieczności obracania całej przyłączki.

Prosta budowa złącza pozwala zestawić współpracujące elementy w jednej osi. Jest to istotne przy montażu oraz wymianie elementów złącznych w instalacjach hydraulicznych, w których wymagane jest zastosowanie dwóch zakończeń nakrętnych BSP.

Zastosowanie złączki AA BSP 3/4" w hydraulice siłowej

Złączka AA BSP 3/4" znajduje zastosowanie w układach hydraulicznych wykorzystywanych w przemyśle i rolnictwie. Służy do wykonywania połączeń pomiędzy odpowiednio dobranymi elementami wyposażonymi w zakończenia z gwintami zewnętrznymi BSP 3/4".

Przy kompletowaniu instalacji można zapoznać się również z ofertą węży hydraulicznych dostępnych w HYDRON. Dobór złączek, węży i pozostałych komponentów powinien uwzględniać wymagania techniczne całego układu.

Oznaczenia katalogowe złączki AA BSP 3/4"

Przy identyfikacji złączki pomocne są oznaczenia katalogowe stosowane dla tego wariantu. Według Cast produkt posiada numer 301806, natomiast według Rastelli-Raccordi oznaczenie 34.11.12.12. Dodatkowy symbol złączki to 3B-12, a typ konstrukcyjny określono jako 34.11.

Podczas wyszukiwania zamiennika należy porównać pełne oznaczenia, rodzaj gwintów oraz konstrukcję zakończeń. Pozwala to odróżnić złącze AA od przyłączek wyposażonych w gwint zewnętrzny lub zakończenia o innym rozmiarze.

Najważniejsze cechy złącza AA BSP typu 34.11

  • Prosta konstrukcja złącza hydraulicznego.
  • Dwa zakończenia nakrętne z gwintami wewnętrznymi.
  • Gwint BSP 3/4" po obu stronach.
  • Gwinty równoległe BSP.
  • Typ konstrukcyjny 34.11.
  • Symbol produktu 3B-12.
  • Oznaczenie katalogowe Cast 301806.
  • Oznaczenie Rastelli-Raccordi 34.11.12.12.
  • Zastosowanie w hydraulice przemysłowej i rolniczej.

Dobór i wymiana złączki hydraulicznej BSP 3/4"

Przed wymianą złączki należy sprawdzić, czy dotychczasowy element posiada dwa zakończenia nakrętne z gwintami wewnętrznymi BSP 3/4". Warto również porównać oznaczenia katalogowe oraz geometrię współpracujących powierzchni uszczelniających.

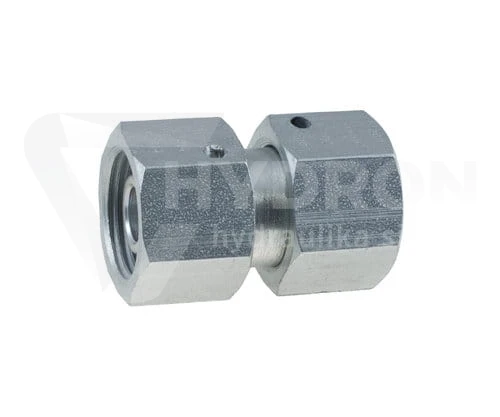

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.

FAQ – złączka AA BSP 3/4"

Jakie gwinty posiada złączka AA BSP 3/4"?

Złączka posiada dwa gwinty wewnętrzne BSP 3/4" o konstrukcji równoległej.

Co oznacza konstrukcja AA?

Konstrukcja AA oznacza dwa zakończenia nakrętne. W tym wariancie zastosowano nakrętki obrotowe z gwintami wewnętrznymi BSP 3/4".

Jaki symbol posiada złączka AA BSP 3/4"?

Symbol produktu to 3B-12.

Jakie jest oznaczenie złączki według Cast?

Oznaczenie według Cast to 301806.

Jakie oznaczenie stosuje Rastelli-Raccordi?

Oznaczenie katalogowe według Rastelli-Raccordi to 34.11.12.12.

Czy zdjęcie przedstawia dokładny wygląd dostarczonej złączki?

Zdjęcie ma charakter poglądowy. Wygląd dostarczonego produktu może różnić się w zależności od procesu technologicznego.
