Kolanko AB 90° M16x1,5 10L
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: AB M16/M16 2C9-16
Kod kreskowy: 5905009122157
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 M16x1,5
- Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
- Rozmiar gwintu 2 M16X1,5
- Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 315 bar
- Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
- Polska Norma PN-65 M73143 Złączki kolankowe
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO LME10LFE10L.1
- Oznaczenie wg CAST 604206.1
- Oznaczenie wg PARKER ERMETO EW10LOMD
- Oznaczenie alternatywne 2C9-16
Opis
Kolanko AB 90° M16x1,5 10L
Kolanko AB 90° M16x1,5 10L to metryczna złączka kolankowa nakrętna stosowana w instalacjach hydrauliki siłowej. Umożliwia wykonanie połączenia pod kątem prostym, dzięki czemu pozwala zmienić kierunek prowadzenia instalacji o 90°. Z jednej strony posiada gwint zewnętrzny M16x1,5, natomiast z drugiej ruchomą nakrętkę z gwintem wewnętrznym M16x1,5.
Prezentowane kolanko należy do metrycznej serii lekkiej 10L. Wyposażono je w stożkowy system uszczelnienia zaciskowego 24°, a jego ciśnienie nominalne wynosi 315 bar. Korpus wykonano ze stali automatowej w postaci odkuwki monoblok, bez połączeń lutowanych. Powierzchnia została zabezpieczona ocynkiem z białą pasywacją.

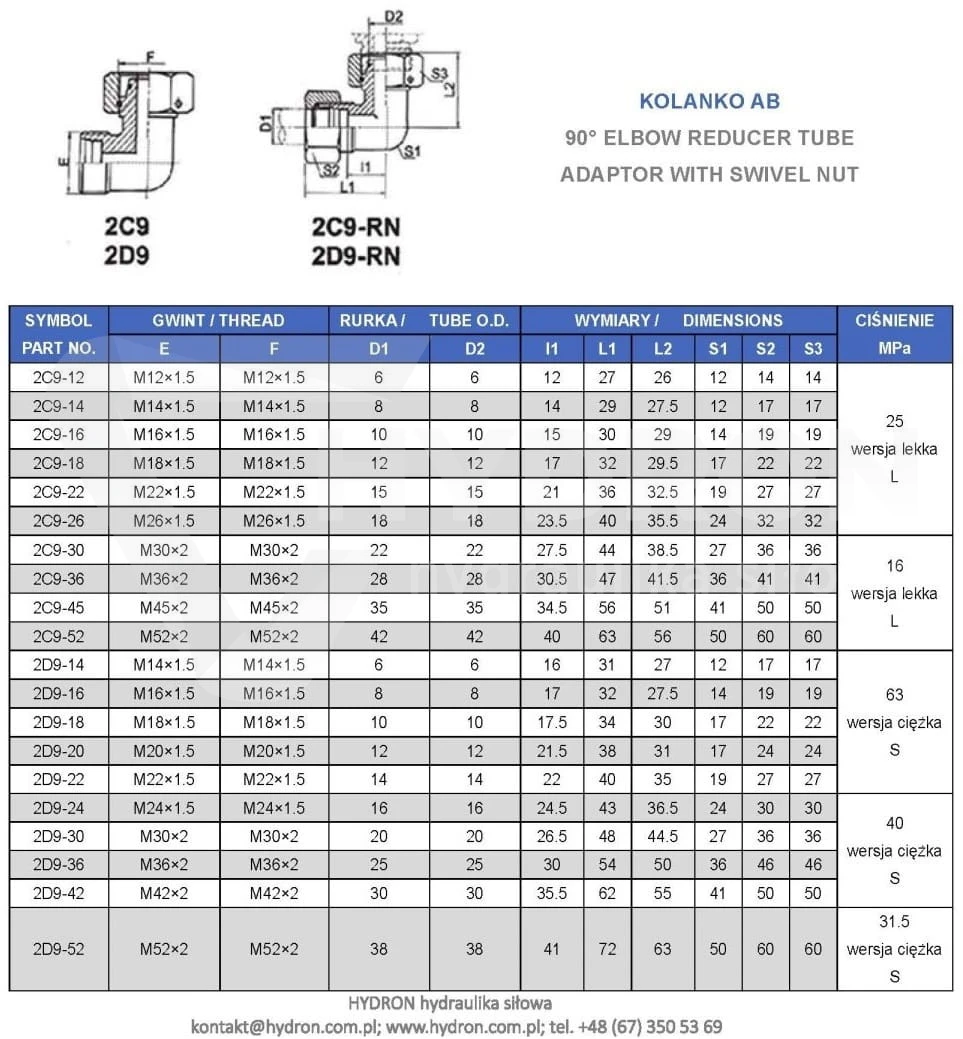

Kolanko hydrauliczne M16x1,5 10L – dane techniczne
| Parametr | Wartość |
|---|---|
| Rodzaj produktu | Kolanko hydrauliczne nakrętne AB |
| Kąt kolanka | 90° |
| Gwint zewnętrzny | M16x1,5 |
| Gwint wewnętrzny nakrętki | M16x1,5 |
| Seria | 10L, lekka |
| Średnica zewnętrzna, podany zakres | 15,6–15,9 mm |
| Średnica wewnętrzna, podany zakres | 14,2–14,6 mm |
| Kąt stożka zaciskowego | 24° |
| Ciśnienie nominalne | 315 bar |
| Materiał korpusu | Stal automatowa |
| Wykonanie korpusu | Odkuwka monoblok |
| Połączenia lutowane | Brak |
| Zabezpieczenie powierzchni | Ocynk z białą pasywacją |
Budowa kolanka AB 90° z ruchomą nakrętką
Kolanko AB łączy dwa różne typy zakończeń w jednym elemencie. Gwint zewnętrzny M16x1,5 znajduje się na jednym ramieniu, a drugie wyposażono w ruchomą nakrętkę z gwintem wewnętrznym o takim samym wymiarze. Takie rozwiązanie pozwala wykonać połączenie kątowe pomiędzy odpowiednio dobranymi komponentami układu hydraulicznego.
Ruchoma nakrętka umożliwia dokręcanie połączenia bez konieczności obracania całym współpracującym elementem. Jest to przydatne przy montażu instalacji, w których rozmieszczenie przyłączy wymaga zastosowania kolanka 90°. Połączenie należy wykonać z uwzględnieniem właściwego dopasowania gwintów oraz powierzchni uszczelniających.
Gwint metryczny M16x1,5 i seria lekka 10L
Kolanko należy do metrycznej serii lekkiej L, a oznaczenie 10L określa rozmiar połączenia w tej serii. Gwint M16x1,5 ma średnicę nominalną 16 mm i skok 1,5 mm. Oba zakończenia kolanka posiadają taki sam wymiar gwintu, lecz różnią się konstrukcją.
Podczas doboru należy zwrócić uwagę na oznaczenie 10L oraz zgodność stożkowego systemu uszczelnienia. Sama zgodność gwintu M16x1,5 nie jest wystarczająca do potwierdzenia możliwości połączenia dwóch elementów. Złączki serii lekkiej L i ciężkiej S wymagają odrębnej identyfikacji.
Stożek zaciskowy 24° i ciśnienie nominalne 315 bar
Kolanko hydrauliczne AB M16x1,5 10L wykorzystuje stożkowy system uszczelnienia zaciskowego o kącie 24°. Uszczelnienie następuje podczas dokręcania odpowiednio dobranych elementów współpracujących. Konstrukcja jest przeznaczona do łączenia komponentów wyposażonych w zgodny system stożkowy.
Ciśnienie nominalne złączki wynosi 315 bar. Jest to jeden z podstawowych parametrów technicznych, które należy sprawdzić podczas doboru kolanka do instalacji hydraulicznej. Parametry kompletnego połączenia zależą również od pozostałych zastosowanych komponentów i prawidłowego montażu.
Stal automatowa i odkuwka monoblok bez lutowania
Korpus kolanka AB 10L wykonano ze stali automatowej jako odkuwkę monoblok. Oznacza to jednolite wykonanie korpusu bez połączeń lutowanych. Konstrukcja stanowi istotną cechę prezentowanego elementu złącznego stosowanego w hydraulice siłowej.
Stalową powierzchnię pokryto warstwą cynku z białą pasywacją. Zabezpieczenie to pełni funkcję ochrony antykorozyjnej. Przy wyborze elementów instalacji należy uwzględnić warunki środowiskowe oraz wymagania dotyczące eksploatacji układu hydraulicznego.
Zastosowanie kolanka AB M16x1,5 10L w hydraulice siłowej
Kolanko AB 90° M16x1,5 10L znajduje zastosowanie w instalacjach hydraulicznych maszyn i urządzeń wykorzystywanych w rolnictwie, leśnictwie, budownictwie oraz przemyśle. Służy do wykonywania połączeń kątowych pomiędzy elementami posiadającymi odpowiednio dobrane przyłącza metryczne serii lekkiej.
Złączka może być stosowana podczas montażu, napraw oraz modernizacji układów hydraulicznych. Pozwala zmienić kierunek prowadzenia połączenia o 90° i wykorzystać ruchomą nakrętkę do skręcania współpracujących elementów. Przed montażem należy sprawdzić zgodność gwintów M16x1,5, serii 10L, stożka 24° oraz parametrów ciśnieniowych.
Podczas kompletowania instalacji można sprawdzić także węże hydrauliczne dostępne w ofercie HYDRON. Dobór elementów współpracujących powinien uwzględniać zgodność przyłączy i parametry techniczne całego układu.
Najważniejsze cechy kolanka AB M16x1,5 10L
- Kolanko hydrauliczne nakrętne o kącie 90°.
- Gwint zewnętrzny metryczny M16x1,5.
- Ruchoma nakrętka z gwintem wewnętrznym M16x1,5.
- Seria lekka 10L.
- Stożkowy system uszczelnienia zaciskowego 24°.
- Ciśnienie nominalne 315 bar.
- Korpus wykonany ze stali automatowej.
- Jednolita odkuwka monoblok bez połączeń lutowanych.
- Powłoka antykorozyjna: ocynk z białą pasywacją.
FAQ – kolanko AB 90° M16x1,5 10L
Jakie gwinty posiada kolanko AB M16x1,5 10L?
Kolanko posiada gwint zewnętrzny M16x1,5 oraz ruchomą nakrętkę z gwintem wewnętrznym M16x1,5.
Co oznacza symbol 10L w nazwie kolanka?
Oznaczenie 10L identyfikuje rozmiar złączki należącej do metrycznej serii lekkiej L.
Jakie ciśnienie nominalne ma kolanko M16x1,5 10L?
Ciśnienie nominalne kolanka wynosi 315 bar.
Jaki kąt ma stożek zaciskowy kolanka AB 10L?
Kąt stożka zaciskowego wynosi 24°.
Czy kolanko M16x1,5 10L posiada ruchomą nakrętkę?
Tak. Jedno zakończenie kolanka wyposażono w ruchomą nakrętkę z gwintem wewnętrznym M16x1,5.
Czy kolanko 10L można zastąpić kolankiem 8S z takim samym gwintem?
Nie należy przyjmować zamienności wyłącznie na podstawie gwintu M16x1,5. Oznaczenia 10L i 8S odnoszą się do różnych serii złącznych, dlatego konieczna jest weryfikacja całego systemu połączenia.
Z jakiego materiału wykonano kolanko AB M16x1,5?
Korpus wykonano ze stali automatowej jako odkuwkę monoblok bez połączeń lutowanych. Powierzchnię zabezpieczono ocynkiem z białą pasywacją.

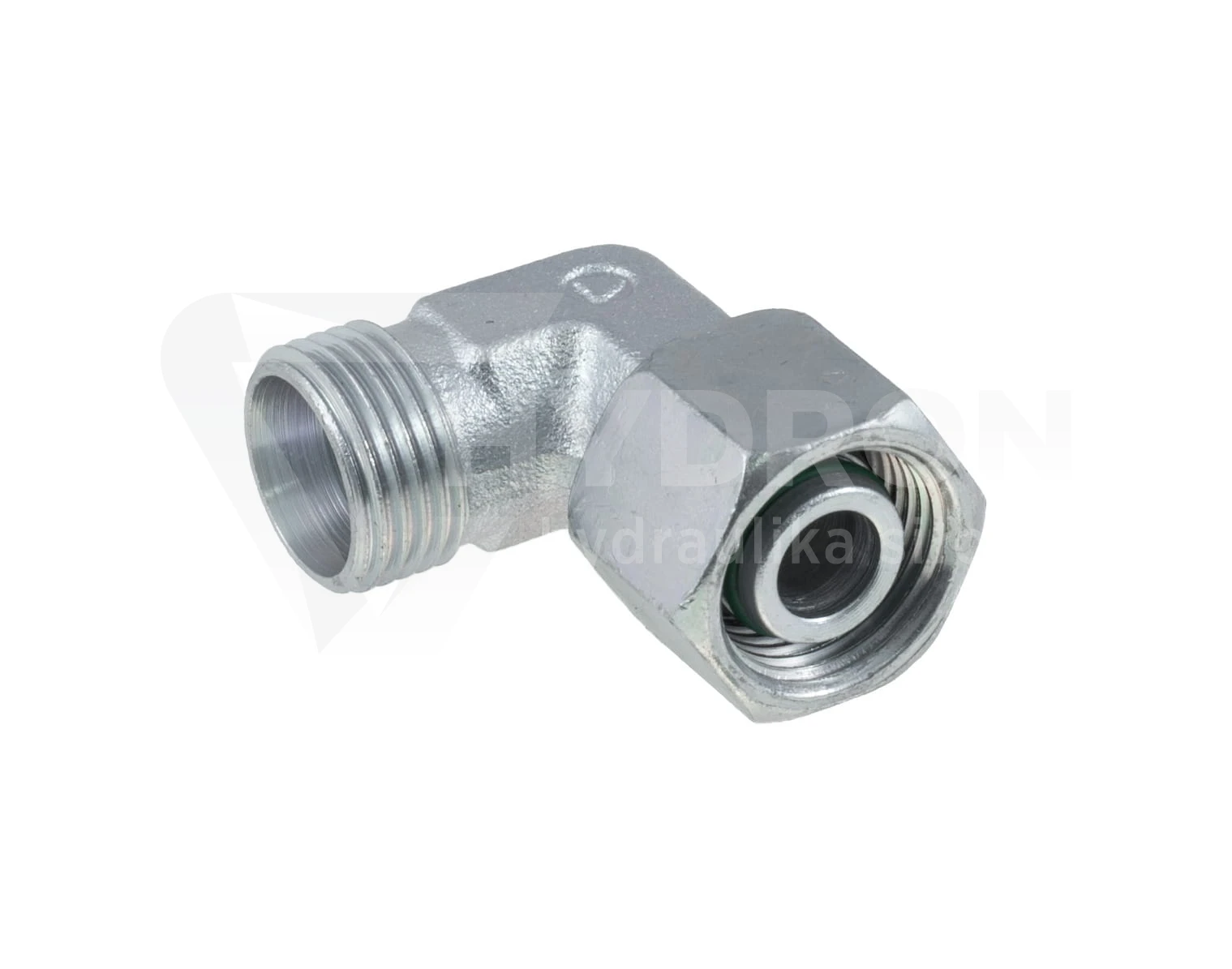

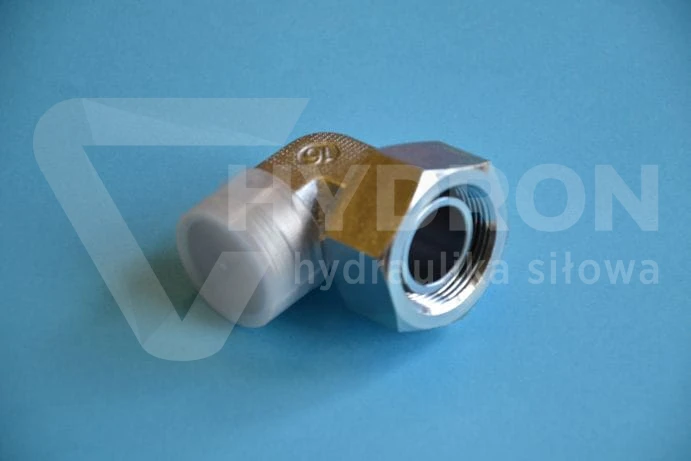

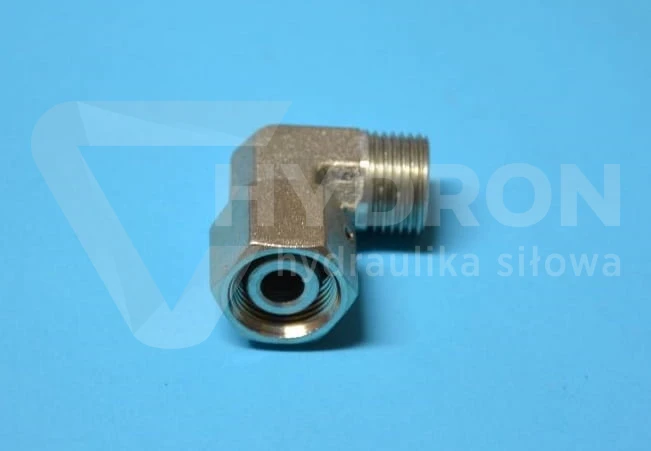

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
