Kolanko AB 90° M26x1,5 18L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 18,60 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M26x1,5
  • Rozmiar gwintu 1 w milimetrach 25,6-25,9zew./24,2-24,6wew.
  • Rozmiar gwintu 2 M26X1,5
  • Rozmiar gwintu 2 w milimetrach 25,6-25,9zew./24,2-24,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LME18LFE18L.1
  • Oznaczenie wg PARKER ERMETO EW18LOMD
  • Oznaczenie alternatywne 2C9-26

Opis

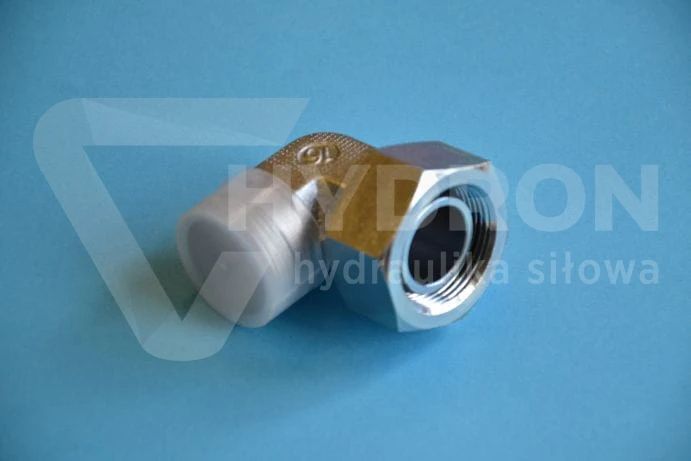

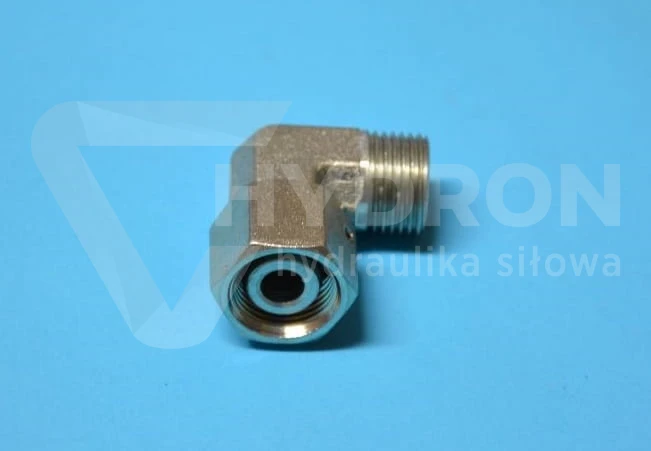

Kolanko AB 90° M26x1,5 18L

Kolanko AB 90° M26x1,5 18L to metryczna złączka kolankowa nakrętna, przeznaczona do wykonywania połączeń pod kątem prostym w instalacjach hydrauliki siłowej. Z jednej strony posiada gwint zewnętrzny M26x1,5, a z drugiej ruchomą nakrętkę z gwintem wewnętrznym M26x1,5. Konstrukcja umożliwia zmianę kierunku prowadzenia połączenia hydraulicznego o 90° bez konieczności stosowania złączki prostej.

Kolanko należy do serii lekkiej 18L, wykorzystuje stożkowy system uszczelnienia zaciskowego 24° i posiada ciśnienie nominalne 315 bar. Korpus wykonano ze stali automatowej jako jednolitą odkuwkę monoblok, bez połączeń lutowanych. Ocynk z białą pasywacją stanowi zabezpieczenie antykorozyjne powierzchni.

Parametry techniczne kolanka AB M26x1,5 18L

Parametr Wartość
Typ złączkiKolanko hydrauliczne nakrętne AB
Kąt kolanka90°
Gwint zewnętrznyM26x1,5
Gwint wewnętrzny nakrętkiM26x1,5
Seria18L, lekka
Średnica zewnętrzna (podany zakres)25,6–25,9 mm
Średnica wewnętrzna (podany zakres)24,2–24,6 mm
Kąt stożka zaciskowego24°
Ciśnienie nominalne315 bar
MateriałStal automatowa
Powłoka ochronnaOcynk z białą pasywacją
Konstrukcja korpusuOdkuwka monoblok
Połączenia lutowaneBrak

Kolanko metryczne M26x1,5 – seria lekka 18L

Oznaczenie 18L identyfikuje rozmiar złączki w metrycznej serii lekkiej L. Kolanko posiada dwa zakończenia gwintowane M26x1,5, z których jedno wyposażono w ruchomą nakrętkę. Rozmiar gwintu i oznaczenie serii stanowią podstawowe informacje potrzebne podczas doboru współpracujących elementów hydraulicznych.

Gwint M26x1,5 ma średnicę nominalną 26 mm oraz skok 1,5 mm. Podane wymiary obejmują zakres średnicy zewnętrznej 25,6–25,9 mm i średnicy wewnętrznej 24,2–24,6 mm. Przy identyfikacji złączki należy uwzględnić także geometrię powierzchni uszczelniających, ponieważ zgodność samego gwintu nie przesądza o kompatybilności połączenia.

Stożek zaciskowy 24° i szczelność połączenia

Kolanko AB 18L wykorzystuje stożkowy system uszczelnienia zaciskowego o kącie 24°. Połączenie jest uszczelniane podczas dokręcania odpowiednio dobranych elementów złącznych. Rozwiązanie to pozwala łączyć komponenty posiadające zgodny system stożkowy.

Podczas montażu należy sprawdzić zgodność gwintów M26x1,5, serii lekkiej 18L oraz powierzchni współpracujących. Szczególną uwagę należy zwrócić na prawidłowe dopasowanie zakończeń i stan elementów uszczelniających połączenie.

Ciśnienie nominalne kolanka 315 bar

Ciśnienie nominalne kolanka AB M26x1,5 18L wynosi 315 bar. Parametr ten należy uwzględnić przy wyborze złączki do instalacji hydraulicznej, zwłaszcza podczas wymiany dotychczasowych elementów i kompletowania nowych połączeń.

Wartość ciśnienia nominalnego odnosi się do prezentowanej złączki. Przy ocenie parametrów kompletnego połączenia należy uwzględnić również pozostałe komponenty instalacji i sposób ich montażu.

Ruchoma nakrętka w kolanku hydraulicznym 90°

Charakterystyczną cechą kolanka AB jest połączenie gwintu zewnętrznego z ruchomą nakrętką. Nakrętka umożliwia skręcanie odpowiednio dobranych elementów bez konieczności obracania całym współpracującym komponentem. Jest to przydatne podczas wykonywania połączeń kątowych w instalacjach hydraulicznych.

Kąt 90° pozwala skierować połączenie w inną stronę i dopasować jego przebieg do rozmieszczenia elementów układu. Kolanko może być stosowane tam, gdzie wymagane jest połączenie dwóch odpowiednio dobranych przyłączy pod kątem prostym.

Odkuwka monoblok ze stali automatowej

Korpus złączki wykonano z wysokiej jakości stali automatowej jako jednolitą odkuwkę monoblok. Element nie jest lutowany. Jednoczęściowa konstrukcja korpusu stanowi ważną cechę techniczną kolanka AB M26x1,5 18L.

Stalową powierzchnię zabezpieczono ocynkiem z białą pasywacją. Warstwa ochronna ogranicza oddziaływanie czynników powodujących korozję. Przy doborze złączki należy uwzględnić warunki środowiskowe, w których będzie eksploatowana instalacja hydrauliczna.

Zastosowanie kolanka AB M26x1,5 18L

Kolanko AB 90° M26x1,5 18L znajduje zastosowanie w układach hydraulicznych maszyn i urządzeń pracujących w rolnictwie, leśnictwie, budownictwie oraz przemyśle. Umożliwia wykonanie połączenia kątowego pomiędzy elementami wyposażonymi w odpowiednie przyłącza metryczne.

Złączka może być wykorzystywana podczas montażu, napraw i modernizacji instalacji hydraulicznych. Przed zastosowaniem należy zweryfikować rozmiar M26x1,5, serię lekką 18L, stożkowy system uszczelnienia 24° oraz ciśnienie nominalne 315 bar.

Podczas kompletowania instalacji warto sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Dobór współpracujących elementów powinien uwzględniać zgodność przyłączy i parametry techniczne całego układu.

Najważniejsze cechy kolanka AB M26x1,5 18L

  • Kolanko hydrauliczne nakrętne o kącie 90°.
  • Gwint zewnętrzny metryczny M26x1,5.
  • Ruchoma nakrętka z gwintem wewnętrznym M26x1,5.
  • Seria lekka 18L.
  • Stożkowy system uszczelnienia zaciskowego 24°.
  • Ciśnienie nominalne 315 bar.
  • Korpus ze stali automatowej.
  • Jednolita odkuwka monoblok bez połączeń lutowanych.
  • Ocynk z białą pasywacją.

FAQ – kolanko AB 90° M26x1,5 18L

Jakie gwinty posiada kolanko AB M26x1,5 18L?

Złączka posiada gwint zewnętrzny M26x1,5 oraz ruchomą nakrętkę z gwintem wewnętrznym M26x1,5.

Co oznacza oznaczenie 18L?

Symbol 18L oznacza rozmiar złączki należącej do metrycznej serii lekkiej L.

Jakie jest ciśnienie nominalne kolanka AB 18L?

Ciśnienie nominalne wynosi 315 bar.

Jaki kąt ma stożek zaciskowy?

Kąt stożka zaciskowego wynosi 24°.

Czy kolanko M26x1,5 18L posiada ruchomą nakrętkę?

Tak. Z jednej strony kolanka znajduje się ruchoma nakrętka z gwintem wewnętrznym M26x1,5.

Z czego wykonano korpus kolanka?

Korpus wykonano ze stali automatowej w postaci odkuwki monoblok. Powierzchnia jest ocynkowana i zabezpieczona białą pasywacją.

Czy kolanko AB jest wykonane z elementów lutowanych?

Nie. Korpus kolanka stanowi jednolitą odkuwkę monoblok bez połączeń lutowanych.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
