Kolanko AB 90° 13/16 ORFS
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: AB KOL 13/16/13/16 O
Kod kreskowy: 5905009121846
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 13/16'' ORFS
- Rozmiar gwintu 1 w milimetrach 20,3-20,6zew./18,9-19,2wew.
- Rozmiar gwintu 2 13/16 ORFS
- Rozmiar gwintu 2 w milimetrach 20,3-20,6zew./18,9-19,2wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 420 bar
- Norma wykonania Złącza ORFS (J1453 )
- Polska Norma PN-65 M73143 Złączki kolankowe
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO LMO11FGO11
- Oznaczenie wg CAST 6205-11
- Oznaczenie wg PARKER ERMETO 8C6MLOS
- Oznaczenie alternatywne 2F9-08
Opis
Kolanko AB 90° 13/16" ORFS – Złącze hydrauliczne wysokiej jakości
Kolanko AB 90° 13/16" ORFS to złącze kątowe stosowane w instalacjach hydrauliki siłowej, w których wymagane jest połączenie elementów pod kątem prostym. Produkt wykorzystuje system ORFS (O-Ring Face Seal), oparty na uszczelnieniu czołowym z pierścieniem O-ring. Takie rozwiązanie umożliwia uzyskanie szczelnego połączenia przy prawidłowym doborze i montażu współpracujących przyłączy.
Kolanko posiada gwint o rozmiarze 13/16". Jego korpus wykonano ze stali węglowej zabezpieczonej warstwą antykorozyjną. Zgodnie ze specyfikacją złączka jest przeznaczona do pracy przy ciśnieniu do 420 bar oraz temperaturze od -40°C do +120°C. Znajduje zastosowanie w hydraulice maszyn budowlanych, rolniczych i przemysłowych.

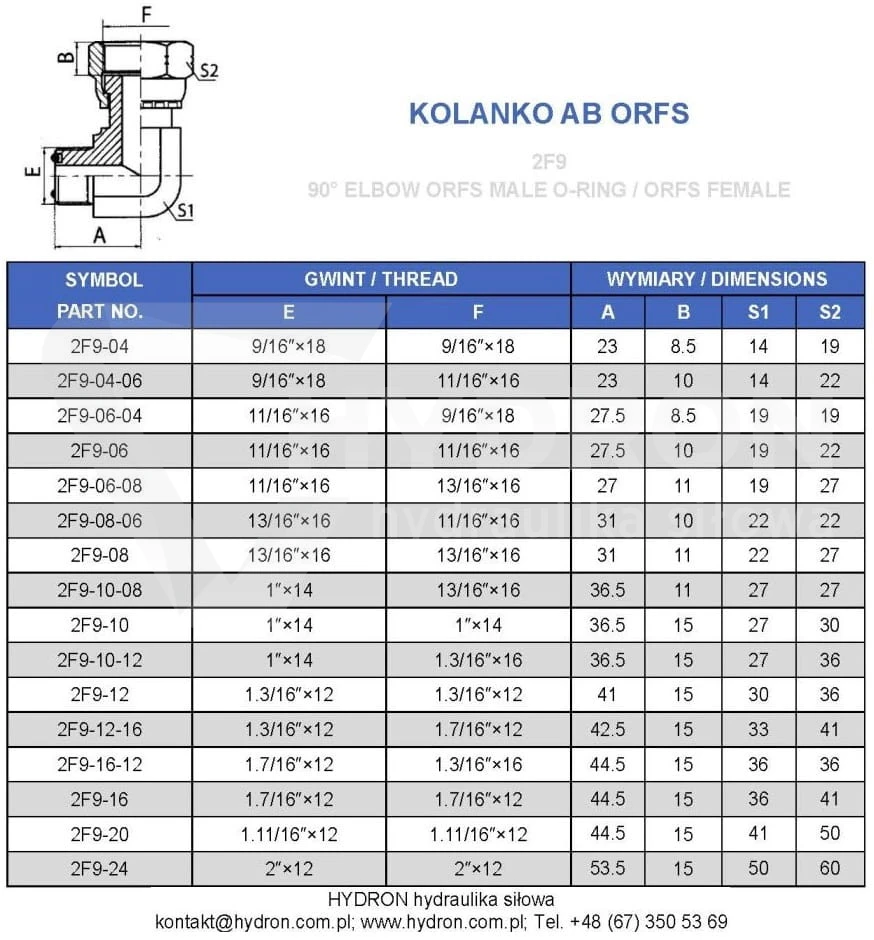

Parametry techniczne kolanka AB ORFS 13/16" 90°
| Parametr | Wartość |
|---|---|
| Rodzaj produktu | Kolanko hydrauliczne AB |
| Kąt kolanka | 90° |
| Rozmiar gwintu | 13/16" |
| System połączenia | ORFS (O-Ring Face Seal) |
| Rodzaj uszczelnienia | Czołowe, O-ring |
| Materiał | Stal węglowa |
| Zabezpieczenie powierzchni | Warstwa antykorozyjna |
| Ciśnienie robocze | Do 420 bar |
| Temperatura pracy | Od -40°C do +120°C |
System ORFS 13/16" – szczelność połączeń hydraulicznych
ORFS to system połączeń hydraulicznych wykorzystujący uszczelnienie czołowe z pierścieniem O-ring. Szczelność uzyskuje się poprzez współpracę odpowiednio dobranych powierzchni przyłączy i elementu uszczelniającego. Rozwiązanie znajduje zastosowanie w układach, w których istotne jest ograniczenie wycieków medium roboczego.
W przypadku kolanka AB ORFS 13/16" należy zwrócić uwagę na zgodność rozmiaru gwintu oraz konstrukcji współpracującego przyłącza. Istotny jest również stan powierzchni uszczelniających i pierścienia O-ring. Prawidłowy montaż wymaga zastosowania elementów należących do zgodnego systemu połączeń.
Kolanko hydrauliczne 90° do zmiany kierunku połączenia
Konstrukcja kątowa kolanka AB pozwala połączyć elementy instalacji hydraulicznej pod kątem 90°. Jest to przydatne w układach, w których rozmieszczenie przyłączy wymaga zmiany kierunku prowadzenia połączenia. Odpowiedni dobór kolanka powinien uwzględniać przebieg instalacji, dostępną przestrzeń montażową i zgodność zakończeń.
Podczas montażu należy zadbać o prawidłowe ustawienie złączki względem pozostałych elementów. Połączenie powinno być wykonane w sposób zgodny z wymaganiami technicznymi układu hydraulicznego.
Ciśnienie robocze do 420 bar i temperatura od -40°C do +120°C
Zgodnie z parametrami produktu kolanko AB ORFS 13/16" przeznaczone jest do pracy przy ciśnieniu do 420 bar. Pozwala to uwzględnić je podczas doboru komponentów do instalacji wysokociśnieniowych. Przed montażem należy upewnić się, że dopuszczalne parametry wszystkich elementów połączenia odpowiadają wymaganiom układu.
Zakres temperatur pracy wynosi od -40°C do +120°C. Przy doborze należy uwzględnić również właściwości zastosowanego pierścienia O-ring oraz pozostałych komponentów. Wartości ciśnienia i temperatury powinny być rozpatrywane łącznie z warunkami rzeczywistej eksploatacji.
Zastosowanie kolanka AB ORFS 13/16" w maszynach
Kolanko AB 90° ORFS 13/16" jest przeznaczone do układów hydraulicznych, w których wymagane jest szczelne połączenie kątowe. System ORFS oraz podane parametry robocze umożliwiają dobór złączki do odpowiednich zastosowań przemysłowych i maszynowych.
- Maszyny budowlane: połączenia kątowe w instalacjach hydrauliki siłowej.
- Maszyny rolnicze: układy hydrauliczne wykorzystujące przyłącza ORFS.
- Przemysł maszynowy: instalacje hydrauliczne maszyn i urządzeń przemysłowych.
- Układy wysokociśnieniowe: połączenia wymagające wysokiej szczelności i odpowiednio dobranej wytrzymałości ciśnieniowej.
Stal węglowa z powłoką antykorozyjną
Kolanko AB ORFS wykonano ze stali węglowej, a jego powierzchnię pokryto warstwą antykorozyjną. Zabezpieczenie to ogranicza bezpośrednie oddziaływanie czynników środowiskowych na stalowy korpus. Materiał wykonania i rodzaj powłoki należy uwzględnić podczas wyboru złączki do określonych warunków pracy.
Przy użytkowaniu w instalacjach hydraulicznych ważne jest również utrzymanie odpowiedniego stanu technicznego połączenia. Kontrola szczelności i powierzchni współpracujących elementów stanowi istotną część prawidłowej eksploatacji układu.
Najważniejsze cechy kolanka AB 90° ORFS 13/16"
- Kolanko hydrauliczne AB o kącie 90°.
- Rozmiar gwintu 13/16".
- System połączenia ORFS (O-Ring Face Seal).
- Uszczelnienie czołowe z pierścieniem O-ring.
- Ciśnienie robocze do 420 bar.
- Temperatura pracy od -40°C do +120°C.
- Korpus wykonany ze stali węglowej.
- Powierzchnia zabezpieczona warstwą antykorozyjną.
Jak dobrać kolanko ORFS 13/16" do instalacji hydraulicznej?
Dobór kolanka AB ORFS 13/16" powinien obejmować sprawdzenie rozmiaru gwintu, konstrukcji przyłączy oraz rodzaju uszczelnienia. Istotne jest również porównanie wymiarów montażowych i parametrów roboczych. W przypadku wymiany istniejącego elementu pomocne mogą być oznaczenia katalogowe, jednak nie zastępują one weryfikacji zgodności technicznej.
Przy kompletowaniu instalacji można sprawdzić także węże hydrauliczne dostępne w ofercie HYDRON. Dobór wszystkich komponentów powinien uwzględniać parametry techniczne całego układu.
FAQ – kolanko AB 90° 13/16" ORFS
Jakie uszczelnienie posiada kolanko AB ORFS 13/16"?
Kolanko wykorzystuje system ORFS z uszczelnieniem czołowym opartym na pierścieniu O-ring.
Jakie jest ciśnienie robocze kolanka ORFS 13/16"?
Zgodnie ze specyfikacją ciśnienie robocze kolanka wynosi do 420 bar.
W jakim zakresie temperatur może pracować kolanko AB ORFS?
Podany zakres temperatur pracy wynosi od -40°C do +120°C. Należy uwzględnić również właściwości zastosowanego uszczelnienia.
Z jakiego materiału wykonano kolanko ORFS 13/16"?
Kolanko wykonano ze stali węglowej pokrytej warstwą antykorozyjną.
Gdzie stosuje się kolanka hydrauliczne ORFS 90°?
Kolanka ORFS 90° stosuje się w instalacjach hydraulicznych maszyn budowlanych, rolniczych i przemysłowych, w których wymagane jest wykonanie szczelnego połączenia kątowego.
Czy kolanko ORFS 13/16" można zastąpić złączką o takim samym gwincie?
Sam rozmiar gwintu nie potwierdza zamienności złączek. Konieczne jest sprawdzenie systemu uszczelnienia ORFS oraz konstrukcji współpracujących przyłączy.

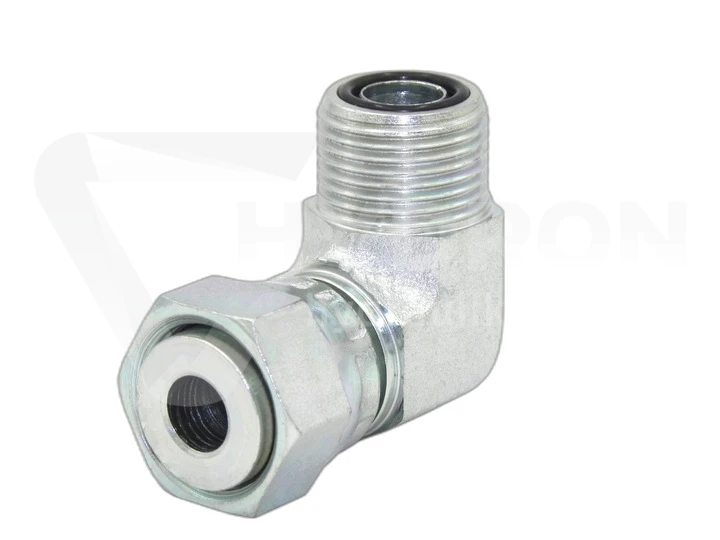

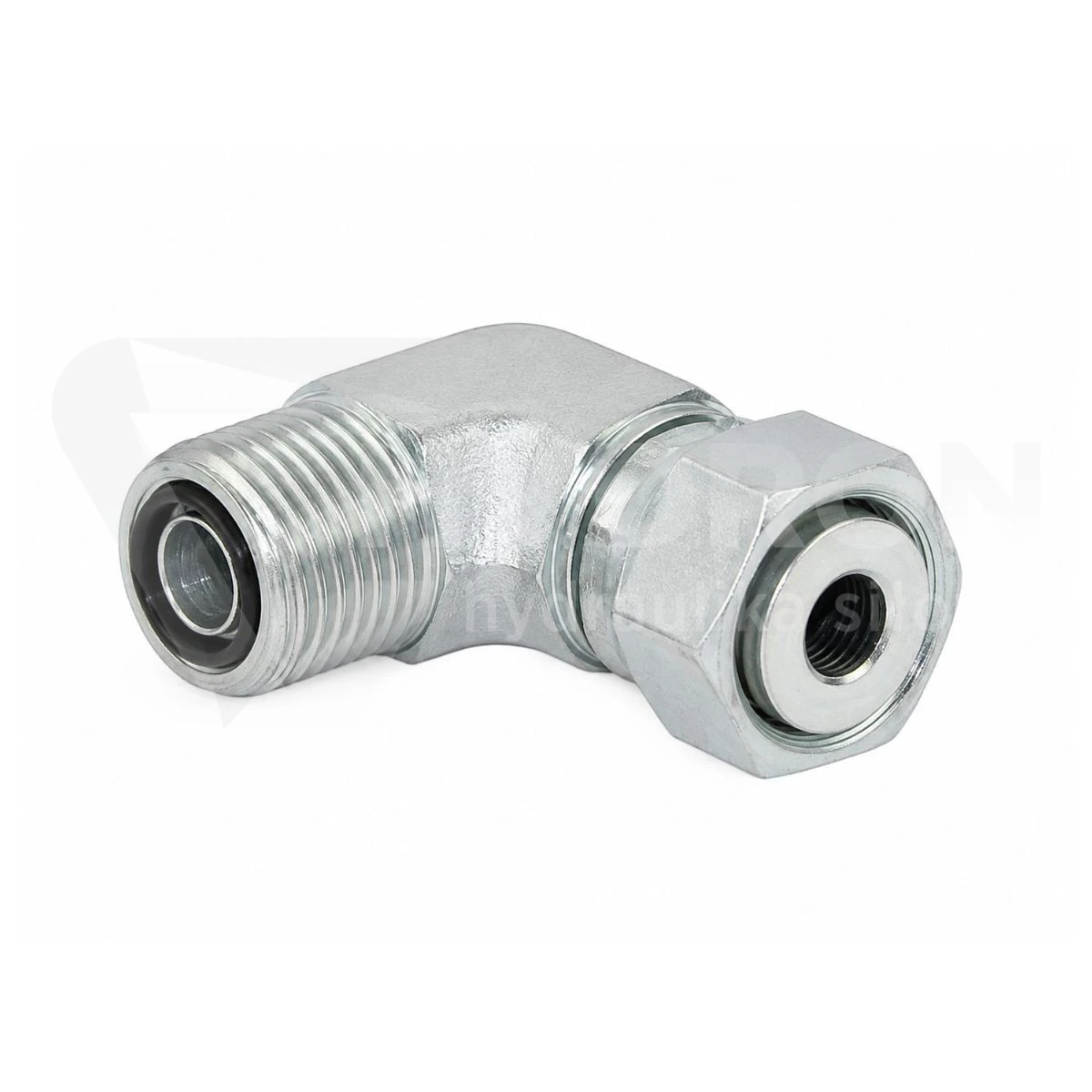

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
