Kolanko AB 90° 1" ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 24,42 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

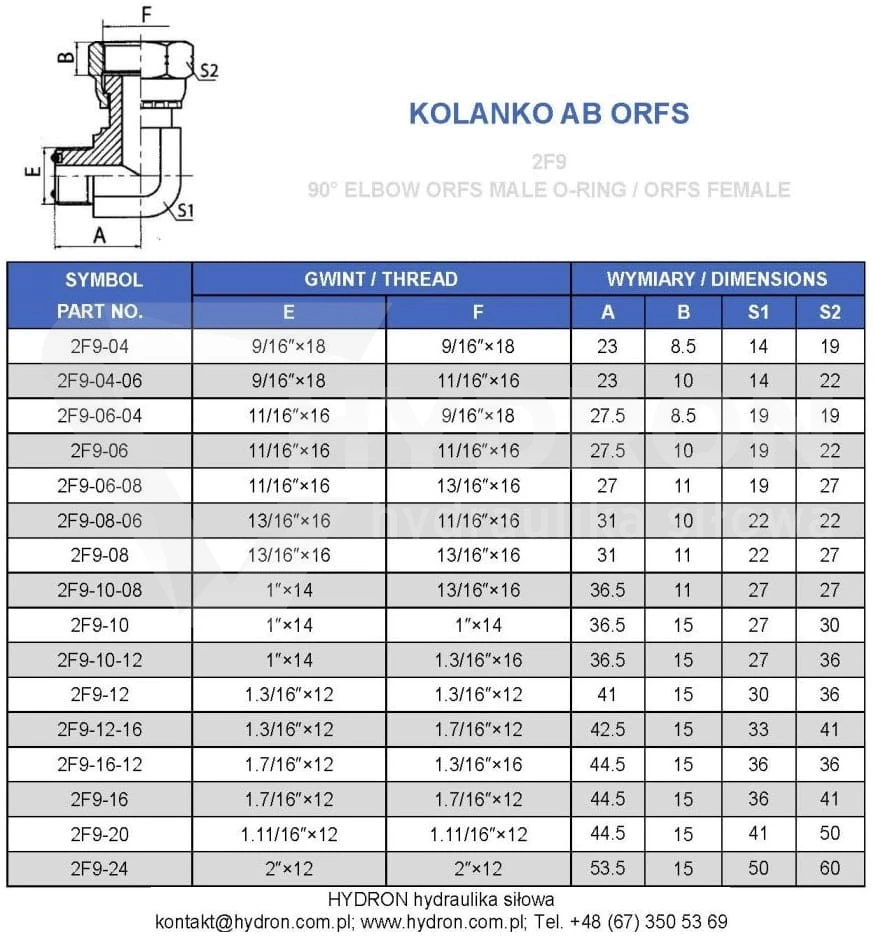

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1" ORFS
  • Rozmiar gwintu 1 w milimetrach 25,2-25,5zew./23,4-23,7wew.
  • Rozmiar gwintu 2 1" ORFS
  • Rozmiar gwintu 2 w milimetrach 25,2-25,5zew./23,4-23,7wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 420 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LMO13FGO13
  • Oznaczenie wg CAST 6205-13
  • Oznaczenie wg PARKER ERMETO 10C6MLOS
  • Oznaczenie alternatywne 2F9-10

Opis

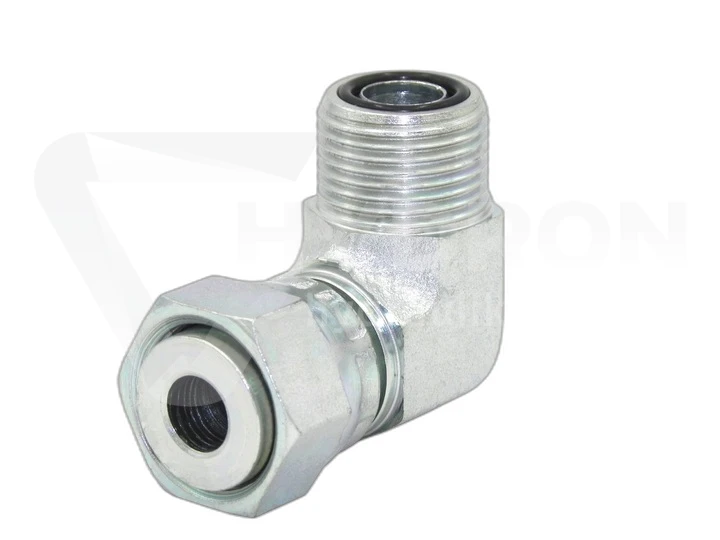

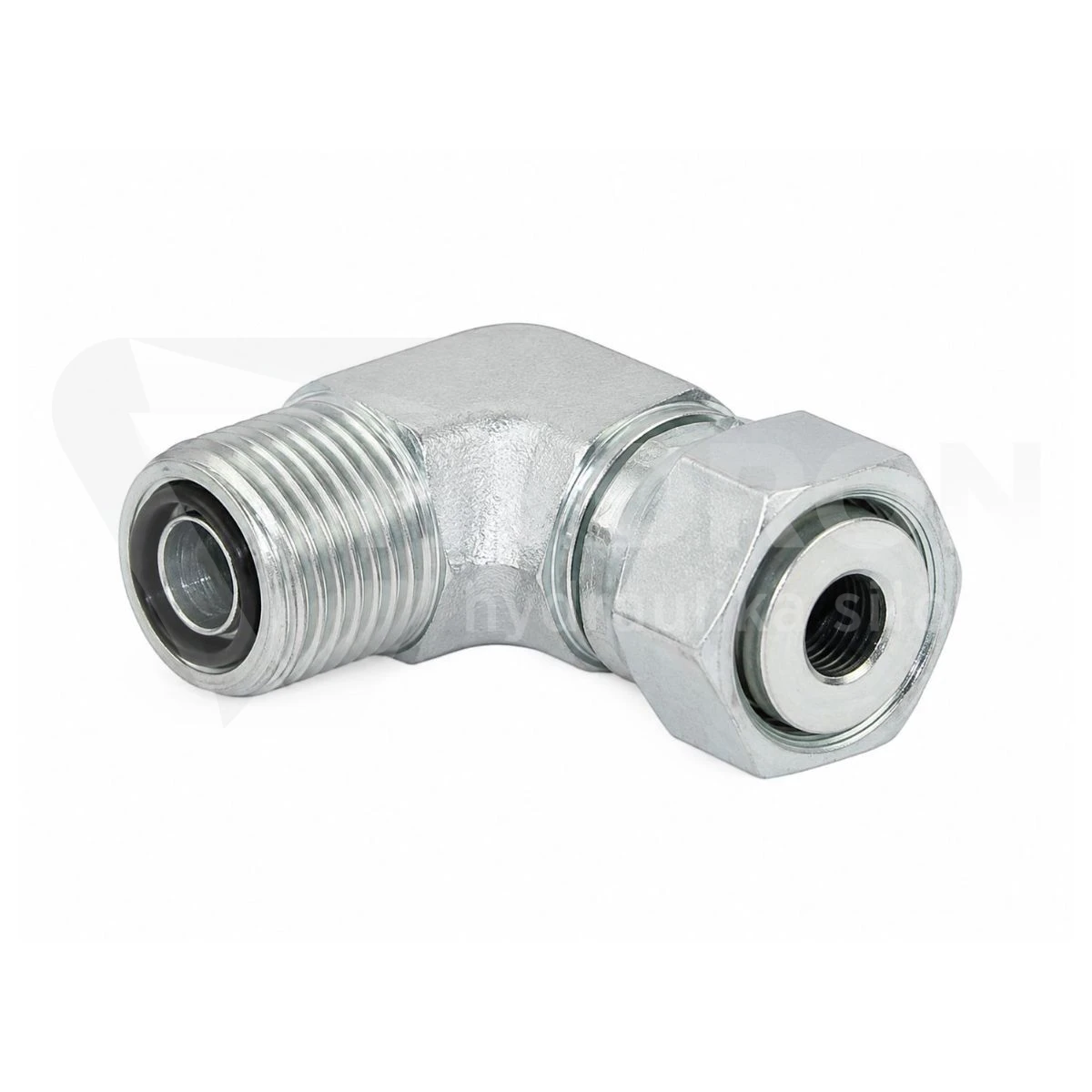

Kolanko AB 90° 1" ORFS – Złącze hydrauliczne wysokiej jakości

Kolanko AB 90° 1" ORFS to stalowe złącze kątowe przeznaczone do wykonywania połączeń w instalacjach hydrauliki siłowej. Dzięki konstrukcji o kącie 90° umożliwia zmianę kierunku prowadzenia połączenia hydraulicznego. Zastosowany system ORFS (O-Ring Face Seal) wykorzystuje uszczelnienie czołowe z pierścieniem O-ring, przeznaczone do połączeń wymagających wysokiej szczelności.

Kolanko posiada gwint o rozmiarze 1" i zostało wykonane ze stali węglowej pokrytej ocynkiem. Według specyfikacji jego ciśnienie robocze wynosi do 420 bar, natomiast zakres temperatur pracy obejmuje od -40°C do +120°C. Złączka znajduje zastosowanie w instalacjach hydraulicznych maszyn budowlanych, rolniczych i przemysłowych.

Parametry techniczne kolanka AB ORFS 1" 90°

Parametr Wartość
Rodzaj produktuKolanko hydrauliczne AB
Kąt kolanka90°
Rozmiar gwintu1"
System połączeniaORFS (O-Ring Face Seal)
Sposób uszczelnieniaCzołowe, z pierścieniem O-ring
MateriałStal węglowa
Powłoka ochronnaOcynk
Ciśnienie roboczeDo 420 bar
Temperatura pracyOd -40°C do +120°C

Uszczelnienie ORFS 1" – połączenie czołowe z O-ringiem

System ORFS wykorzystuje pierścień O-ring współpracujący z odpowiednią powierzchnią czołową drugiego elementu połączenia. Rozwiązanie to pozwala uzyskać szczelność przy prawidłowym doborze i montażu złączek. Jest stosowane w hydraulice siłowej, gdzie istotne jest ograniczenie ryzyka wycieków medium roboczego.

Przy doborze kolanka ORFS 1" należy sprawdzić zgodność gwintów oraz geometrię zakończeń. Ważny jest również stan powierzchni uszczelniających i pierścienia O-ring. Uszkodzenie lub niewłaściwe dopasowanie elementów może uniemożliwić uzyskanie prawidłowej szczelności połączenia.

Kolanko ORFS 90° do instalacji o ciśnieniu do 420 bar

Kolanko AB ORFS 1" zostało opisane jako element przeznaczony do pracy przy ciśnieniu do 420 bar. Parametr ten należy uwzględnić podczas projektowania, modernizacji lub naprawy instalacji hydraulicznej. Dopuszczalne warunki pracy całego połączenia zależą również od parametrów pozostałych współpracujących elementów.

Przy zastosowaniach wysokociśnieniowych szczególnie ważne jest sprawdzenie zgodności złączki z wymaganiami układu. Dobór powinien obejmować zarówno ciśnienie robocze, jak i temperaturę, rodzaj przyłączy oraz właściwości uszczelnienia.

Zakres temperatur pracy od -40°C do +120°C

Zgodnie z podanymi parametrami kolanko AB ORFS 1" przeznaczone jest do pracy w zakresie temperatur od -40°C do +120°C. Przy wyborze elementów do instalacji hydraulicznej należy uwzględnić warunki eksploatacji oraz właściwości materiałów zastosowanych w całym połączeniu.

W przypadku systemu ORFS istotna jest również zgodność materiału pierścienia O-ring z temperaturą i medium roboczym. Parametry temperaturowe złączki należy rozpatrywać łącznie z wymaganiami pozostałych komponentów układu.

Zastosowanie kolanka AB 90° ORFS w hydraulice siłowej

Kolanko AB ORFS 1" znajduje zastosowanie w instalacjach hydraulicznych wymagających zmiany kierunku połączenia o 90°. Jest przeznaczone do układów, w których stosuje się przyłącza ORFS i wymagana jest wysoka szczelność połączeń.

  • Maszyny budowlane: instalacje hydrauliki siłowej wykorzystujące złącza ORFS.
  • Maszyny rolnicze: połączenia hydrauliczne wymagające zmiany kierunku o 90°.
  • Przemysł maszynowy: układy hydrauliczne maszyn i urządzeń przemysłowych.
  • Instalacje wysokociśnieniowe: połączenia wymagające odpowiednio dobranych parametrów ciśnieniowych i szczelności.

Stal węglowa ocynkowana – wykonanie kolanka hydraulicznego

Korpus kolanka AB ORFS 1" wykonano ze stali węglowej. Powierzchnia została zabezpieczona ocynkiem, który pełni funkcję ochrony antykorozyjnej. Takie wykonanie należy uwzględnić podczas doboru złączki do warunków środowiskowych występujących w miejscu pracy instalacji.

Podczas montażu ważne jest zachowanie zgodności materiałowej i technicznej wszystkich współpracujących elementów. Dotyczy to w szczególności połączeń pracujących pod wysokim ciśnieniem i w zmiennych warunkach temperaturowych.

Najważniejsze cechy kolanka AB ORFS 1"

  • Kolanko hydrauliczne AB o kącie 90°.
  • Rozmiar gwintu 1".
  • System połączenia ORFS (O-Ring Face Seal).
  • Uszczelnienie czołowe z pierścieniem O-ring.
  • Ciśnienie robocze do 420 bar.
  • Zakres temperatur od -40°C do +120°C.
  • Korpus wykonany ze stali węglowej.
  • Powierzchnia zabezpieczona ocynkiem.

Dobór kolanka ORFS 1" do układu hydraulicznego

Przy wyborze kolanka AB ORFS 1" należy zweryfikować rozmiar gwintu, rodzaj zakończeń oraz zgodność systemu uszczelnienia. Istotne jest również sprawdzenie dopuszczalnego ciśnienia roboczego i zakresu temperatur. W przypadku wymiany istniejącego elementu warto porównać jego wymiary montażowe oraz oznaczenia katalogowe.

Przy kompletowaniu instalacji można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Wszystkie elementy połączenia powinny odpowiadać parametrom technicznym całego układu.

FAQ – kolanko AB 90° 1" ORFS

Jakie uszczelnienie posiada kolanko AB ORFS 1"?

Kolanko wykorzystuje system ORFS z uszczelnieniem czołowym opartym na pierścieniu O-ring.

Jakie jest ciśnienie robocze kolanka ORFS 1"?

Zgodnie ze specyfikacją ciśnienie robocze kolanka wynosi do 420 bar.

W jakiej temperaturze może pracować kolanko AB ORFS?

Podany zakres temperatur pracy wynosi od -40°C do +120°C. Należy uwzględnić również właściwości materiału zastosowanego uszczelnienia.

Z jakiego materiału wykonano kolanko ORFS 1"?

Kolanko wykonano ze stali węglowej pokrytej ocynkiem.

Gdzie stosuje się kolanka hydrauliczne ORFS 90°?

Kolanka ORFS 90° stosuje się w instalacjach hydraulicznych maszyn budowlanych, rolniczych i przemysłowych, w których wymagane jest wykonanie szczelnego połączenia kątowego.

Czy kolanko ORFS 1" można połączyć ze złączką JIC o takim samym gwincie?

Nie należy zakładać zgodności wyłącznie na podstawie rozmiaru gwintu. ORFS wykorzystuje uszczelnienie czołowe z O-ringiem, dlatego konieczne jest dopasowanie systemu uszczelnienia i konstrukcji współpracujących przyłączy.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
