Kolanko AB 90° 9/16 ORFS
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: AB KOL 9/16/9/16 ORF
Kod kreskowy: 5905009121853
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 9/16'' ORFS
- Rozmiar gwintu 1 w milimetrach 14,0-14,3zew./12,7-13,0wew.
- Rozmiar gwintu 2 9/16" ORFS
- Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 420 bar
- Norma wykonania Złącza ORFS (J1453 )
- Polska Norma PN-65 M73143 Złączki kolankowe
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO LMO06FGO06
- Oznaczenie wg CAST 6205-06
- Oznaczenie wg PARKER ERMETO 4C6MLOS
- Oznaczenie alternatywne 2F9-04
Opis

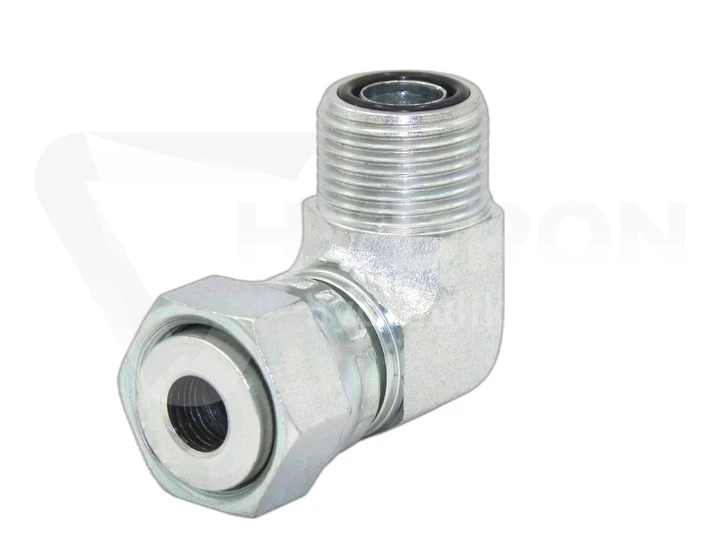

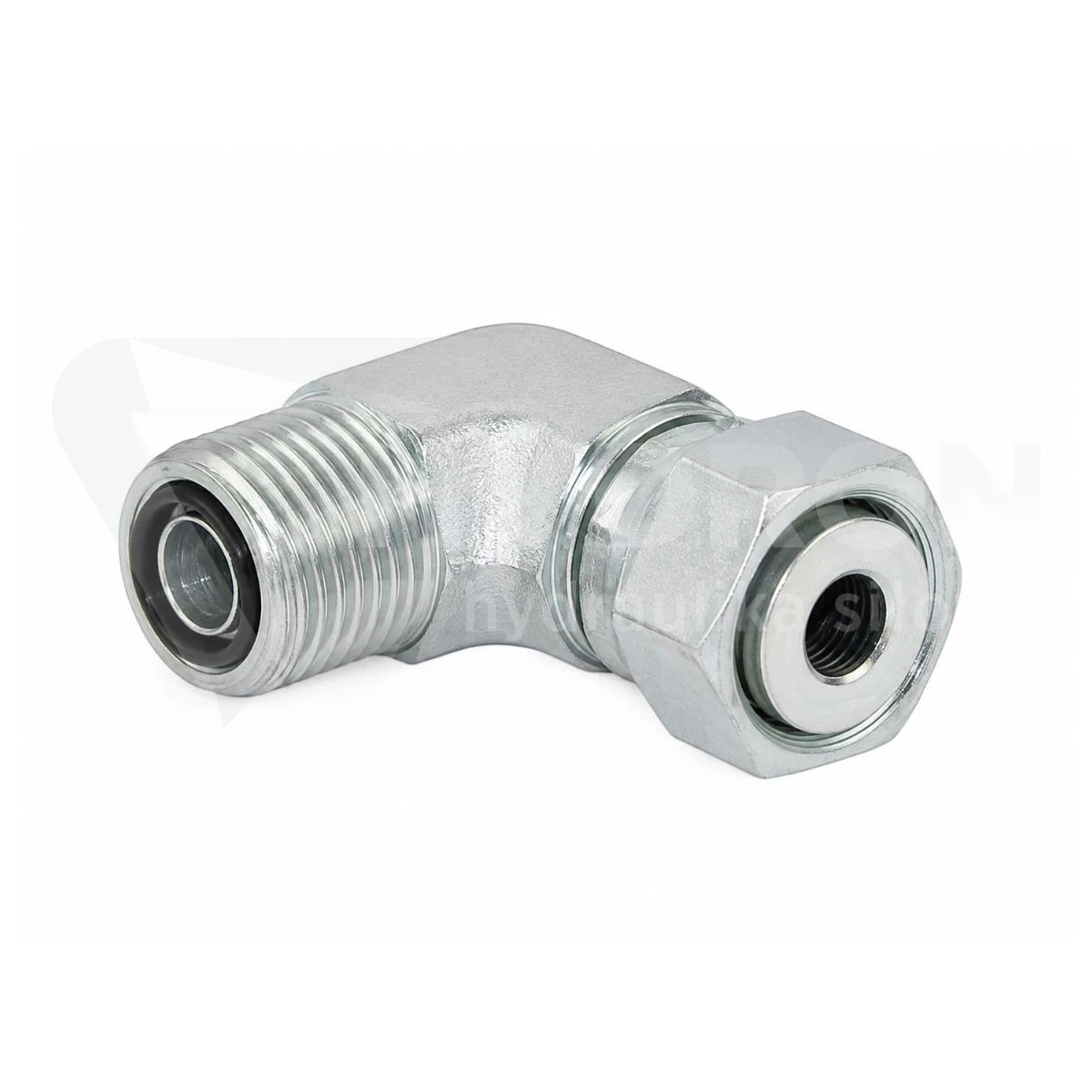

Kolanko AB 90° 9/16" ORFS – Złącze hydrauliczne wysokiej jakości
Kolanko AB 90° 9/16" ORFS to stalowe złącze kątowe przeznaczone do instalacji hydrauliki siłowej, w których konieczne jest wykonanie połączenia pod kątem 90°. Produkt wykorzystuje system ORFS (O-Ring Face Seal), oparty na uszczelnieniu czołowym z pierścieniem O-ring. Konstrukcja ta jest stosowana w układach wymagających wysokiej szczelności połączeń hydraulicznych.
Kolanko posiada gwint o rozmiarze 9/16" i zostało wykonane ze stali węglowej pokrytej warstwą antykorozyjną. Podane ciśnienie robocze wynosi do 420 bar, a zakres temperatur pracy obejmuje od -40°C do +120°C. Złączka znajduje zastosowanie w maszynach budowlanych, rolniczych oraz przemysłowych układach hydraulicznych.

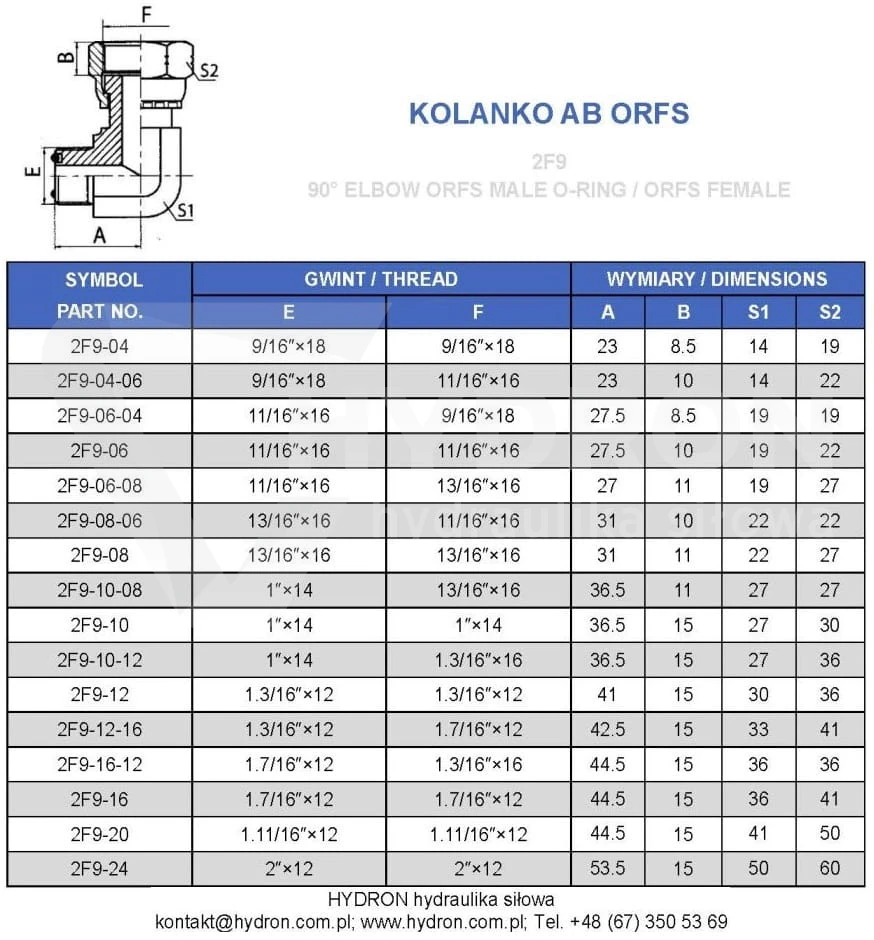

Parametry techniczne kolanka AB ORFS 9/16" 90°
| Parametr | Wartość |
|---|---|
| Rodzaj produktu | Kolanko hydrauliczne AB |
| Kąt kolanka | 90° |
| Rozmiar gwintu | 9/16" |
| System połączenia | ORFS (O-Ring Face Seal) |
| Rodzaj uszczelnienia | Czołowe, z pierścieniem O-ring |
| Materiał | Stal węglowa |
| Zabezpieczenie powierzchni | Warstwa antykorozyjna |
| Ciśnienie robocze | Do 420 bar |
| Temperatura pracy | Od -40°C do +120°C |
Kolanko ORFS 9/16" – konstrukcja i sposób uszczelnienia
W systemie ORFS szczelność połączenia uzyskuje się dzięki współpracy pierścienia O-ring z odpowiednio dopasowaną powierzchnią czołową drugiego elementu. Właściwe zestawienie przyłączy oraz prawidłowy montaż są niezbędne do uzyskania szczelnego połączenia hydraulicznego.
Przy wyborze kolanka AB ORFS 9/16" należy uwzględnić zarówno rozmiar gwintu, jak i rodzaj zakończenia współpracującego elementu. System ORFS różni się sposobem uszczelnienia od innych systemów połączeń hydraulicznych. Dlatego sam wymiar gwintu nie stanowi wystarczającej podstawy do doboru zamiennika.
Ciśnienie robocze do 420 bar w instalacjach hydraulicznych
Kolanko AB 90° ORFS 9/16" posiada podane ciśnienie robocze do 420 bar. Parametr ten ma znaczenie podczas doboru złączki do instalacji hydraulicznych pracujących pod wysokim ciśnieniem. Należy przy tym uwzględnić maksymalne ciśnienie występujące w układzie oraz parametry pozostałych elementów połączenia.
Prawidłowy dobór komponentów powinien obejmować również sprawdzenie warunków montażowych i zgodności systemu uszczelnienia. Dopuszczalne ciśnienie całego połączenia nie może być wyższe niż wartość dopuszczona dla jego najsłabszego elementu.
Temperatura pracy kolanka ORFS od -40°C do +120°C
Zakres temperatur pracy kolanka AB ORFS 9/16" wynosi od -40°C do +120°C. Przy projektowaniu lub modernizacji instalacji hydraulicznej należy uwzględnić zarówno temperaturę medium roboczego, jak i warunki otoczenia, w których pracuje złącze.
Szczególne znaczenie ma właściwy dobór pierścienia O-ring. Jego materiał powinien być zgodny z warunkami temperaturowymi oraz medium występującym w instalacji. Podane parametry kolanka należy rozpatrywać łącznie z właściwościami zastosowanego uszczelnienia.
Zastosowanie kolanka AB ORFS 9/16" w maszynach
Kolanko AB ORFS 9/16" umożliwia wykonanie połączenia hydraulicznego pod kątem 90°. Jest przeznaczone do układów, w których wymagane jest zastosowanie przyłączy ORFS oraz zachowanie wysokiej szczelności podczas pracy instalacji.
- Maszyny budowlane: połączenia w instalacjach hydrauliki siłowej wymagających przyłączy kątowych.
- Maszyny rolnicze: układy hydrauliczne wyposażone w połączenia ORFS.
- Urządzenia przemysłowe: instalacje hydrauliczne wymagające szczelnych połączeń pod kątem 90°.
- Układy wysokociśnieniowe: zastosowania, w których wymagane jest odpowiednie dopasowanie parametrów ciśnieniowych złączek.
Stal węglowa z powłoką antykorozyjną
Korpus kolanka wykonano ze stali węglowej, a jego powierzchnię pokryto warstwą antykorozyjną. Zabezpieczenie powierzchni ma na celu ograniczenie korozji stalowego elementu. Rodzaj materiału i powłoki należy uwzględnić przy wyborze złączki do określonych warunków eksploatacji.
Przy użytkowaniu kolanka w maszynach i urządzeniach hydraulicznych ważne jest kontrolowanie stanu połączenia oraz przestrzeganie wymagań montażowych. Szczególną uwagę należy zwracać na powierzchnie uszczelniające i stan pierścienia O-ring.
Najważniejsze cechy kolanka AB 90° ORFS 9/16"
- Kąt połączenia hydraulicznego 90°.
- Gwint o rozmiarze 9/16".
- System ORFS (O-Ring Face Seal).
- Uszczelnienie czołowe z pierścieniem O-ring.
- Ciśnienie robocze do 420 bar.
- Temperatura pracy od -40°C do +120°C.
- Korpus ze stali węglowej.
- Powierzchnia zabezpieczona warstwą antykorozyjną.
Dobór kolanka hydraulicznego ORFS 9/16"
Przed montażem kolanka należy sprawdzić zgodność gwintu 9/16" oraz konstrukcji współpracujących przyłączy. Istotne są również parametry robocze, sposób uszczelnienia i wymagania montażowe instalacji. W przypadku wymiany istniejącego elementu pomocne może być porównanie oznaczeń katalogowych i wymiarów technicznych.
Przy kompletowaniu instalacji można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Wszystkie komponenty powinny być dobrane zgodnie z wymaganiami technicznymi całego układu.
FAQ – kolanko AB 90° 9/16" ORFS
Jaki rozmiar gwintu posiada kolanko AB ORFS?
Kolanko posiada gwint o rozmiarze 9/16" w systemie ORFS.
Jak działa uszczelnienie ORFS w kolanku hydraulicznym?
System ORFS wykorzystuje uszczelnienie czołowe z pierścieniem O-ring, współpracującym z odpowiednią powierzchnią drugiego przyłącza.
Jakie jest ciśnienie robocze kolanka ORFS 9/16"?
Ciśnienie robocze podane dla kolanka wynosi do 420 bar.
W jakim zakresie temperatur pracuje kolanko AB ORFS?
Podany zakres temperatur pracy wynosi od -40°C do +120°C. Należy również uwzględnić właściwości materiału pierścienia O-ring.
Z jakiego materiału wykonano kolanko AB 90° ORFS 9/16"?
Kolanko wykonano ze stali węglowej zabezpieczonej warstwą antykorozyjną.
Gdzie stosuje się kolanko ORFS 9/16" 90°?
Kolanko znajduje zastosowanie w układach hydraulicznych maszyn budowlanych, rolniczych oraz urządzeń przemysłowych wymagających szczelnych połączeń kątowych.
