Kolanko AB 90° 1. 3/16" ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 29,98 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1.3/16'' ORFS
  • Rozmiar gwintu 1 w milimetrach 29,8-30,1zew./27,6-27,9wew.
  • Rozmiar gwintu 2 1.3/16 ORFS
  • Rozmiar gwintu 2 w milimetrach 29,8-30,1zew./27,6-27,9wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 420 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LMO14FGO14
  • Oznaczenie wg CAST 6205-14
  • Oznaczenie wg PARKER ERMETO 12C6MLOS
  • Oznaczenie alternatywne 2F9-12

Opis

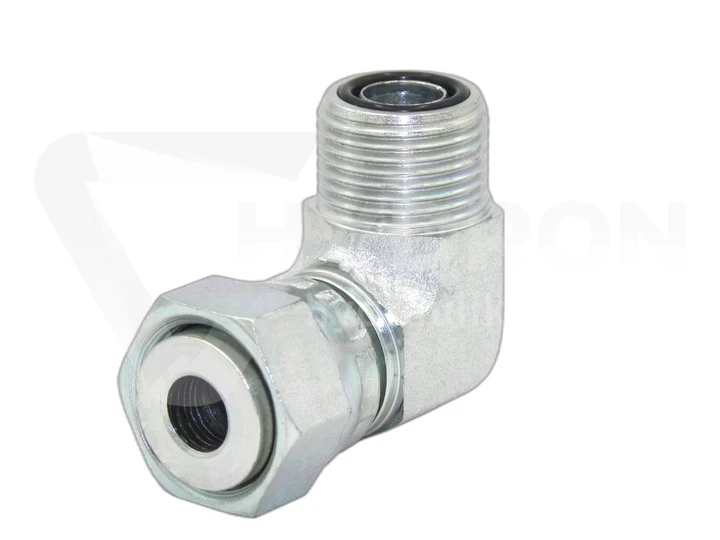

Kolanko AB 90° 1.3/16" ORFS – Złącze hydrauliczne wysokiej jakości

Kolanko AB 90° 1.3/16" ORFS to złącze hydrauliczne przeznaczone do wykonywania połączeń kątowych w układach hydrauliki siłowej. Konstrukcja kolanka umożliwia zmianę kierunku połączenia o 90°, a system ORFS (O-Ring Face Seal) wykorzystuje uszczelnienie czołowe z pierścieniem O-ring. Rozwiązanie to znajduje zastosowanie w instalacjach wymagających wysokiej szczelności połączeń.

Złączkę wykonano ze stali węglowej pokrytej warstwą antykorozyjną. Zgodnie ze specyfikacją produkt przeznaczony jest do pracy przy ciśnieniu do 420 bar oraz w zakresie temperatur od -40°C do +120°C. Kolanko ORFS znajduje zastosowanie w maszynach budowlanych, rolniczych i przemysłowych, w których wymagane jest wykonanie połączenia hydraulicznego pod kątem prostym.

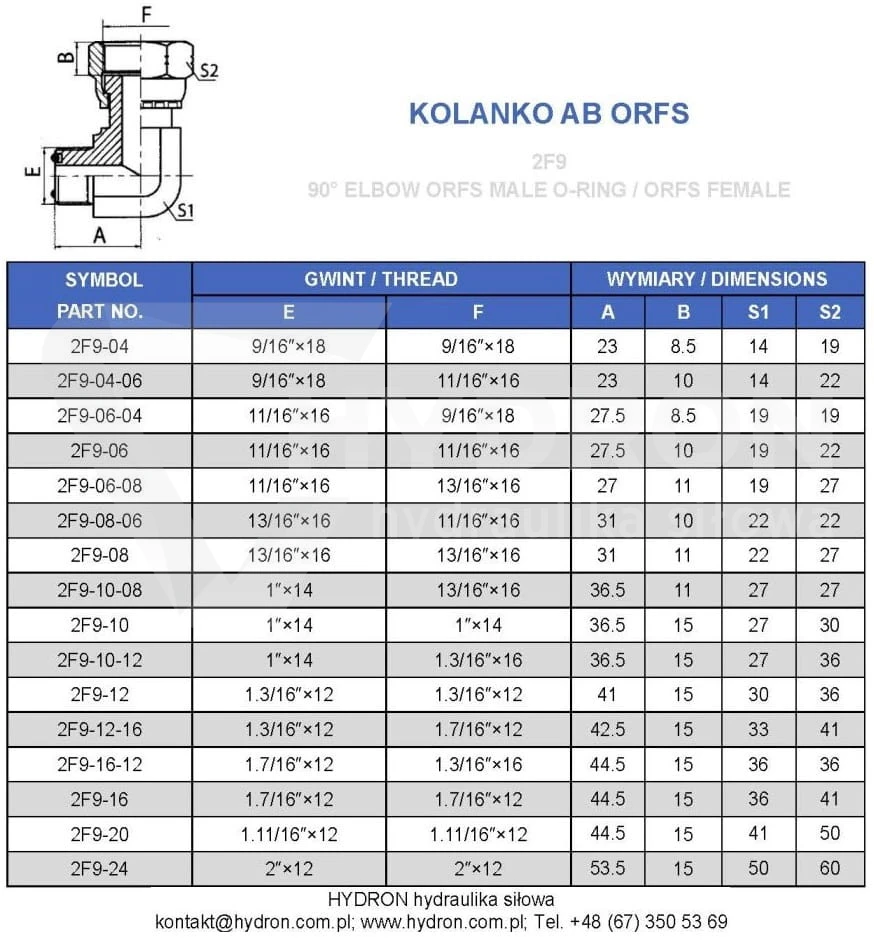

Parametry techniczne kolanka AB 90° ORFS 1.3/16"

Parametr Wartość
Rodzaj produktuKolanko hydrauliczne AB
Kąt kolanka90°
Rozmiar gwintu według specyfikacji1.3/16"
System połączeniaORFS (O-Ring Face Seal)
Rodzaj uszczelnieniaCzołowe, O-ring
MateriałStal węglowa
Zabezpieczenie powierzchniWarstwa antykorozyjna
Ciśnienie roboczeDo 420 bar
Temperatura pracyOd -40°C do +120°C

Uszczelnienie ORFS – połączenie czołowe z pierścieniem O-ring

ORFS to system połączeń hydraulicznych wykorzystujący uszczelnienie czołowe z pierścieniem O-ring. W prawidłowo dobranym połączeniu element uszczelniający współpracuje z odpowiednią powierzchnią czołową drugiego przyłącza. Taka konstrukcja jest przeznaczona do uzyskania szczelności w instalacjach hydraulicznych.

Podczas montażu kolanka ORFS należy zweryfikować zgodność gwintów i powierzchni uszczelniających. Istotny jest również stan pierścienia O-ring oraz dopasowanie jego materiału do temperatury i warunków pracy instalacji. Sam zgodny rozmiar gwintu nie stanowi potwierdzenia zamienności złączy należących do różnych systemów uszczelnienia.

Kolanko AB ORFS 90° w instalacjach wysokociśnieniowych

Kolanko AB 1.3/16" ORFS przeznaczone jest do instalacji hydraulicznych wymagających zmiany kierunku połączenia o 90°. Podane ciśnienie robocze do 420 bar pozwala rozpatrywać produkt do zastosowań wysokociśnieniowych, pod warunkiem zgodności parametrów wszystkich elementów połączenia.

Przy doborze złączki należy uwzględnić maksymalne ciśnienie występujące w instalacji, temperaturę pracy oraz wymagania dotyczące szczelności. Zakres temperatur od -40°C do +120°C powinien być rozpatrywany łącznie z właściwościami zastosowanego uszczelnienia i pozostałych komponentów układu.

Zastosowanie kolanka AB 90° 1.3/16" ORFS

Kolanko ORFS znajduje zastosowanie w instalacjach hydrauliki siłowej, w których wymagane jest wykonanie połączenia pod kątem prostym. Konstrukcja kątowa umożliwia zmianę kierunku połączenia, a system uszczelnienia czołowego jest przeznaczony do pracy w układach wymagających wysokiej szczelności.

  • Maszyny budowlane: połączenia w instalacjach hydrauliki siłowej.
  • Maszyny rolnicze: układy hydrauliczne wymagające przyłączy kątowych ORFS.
  • Przemysł maszynowy: połączenia hydrauliczne w maszynach i urządzeniach przemysłowych.
  • Instalacje wysokociśnieniowe: zastosowania wymagające szczelnych połączeń przy odpowiednio dobranych parametrach roboczych.

Stal węglowa z zabezpieczeniem antykorozyjnym

Kolanko AB ORFS wykonano ze stali węglowej. Powierzchnię złączki pokryto warstwą antykorozyjną, której zadaniem jest ograniczenie oddziaływania czynników sprzyjających korozji stalowego elementu. Materiał korpusu oraz rodzaj zabezpieczenia powierzchni należy uwzględnić podczas doboru produktu do warunków eksploatacji.

Przy montażu w instalacji hydraulicznej ważna jest również zgodność materiałowa i techniczna pozostałych komponentów. Dotyczy to w szczególności elementów współpracujących z uszczelnieniem ORFS.

Najważniejsze cechy kolanka AB ORFS 1.3/16"

  • Kolanko hydrauliczne AB o kącie 90°.
  • System połączenia ORFS (O-Ring Face Seal).
  • Rozmiar gwintu 1.3/16" według specyfikacji.
  • Uszczelnienie czołowe z pierścieniem O-ring.
  • Ciśnienie robocze do 420 bar.
  • Zakres temperatur pracy od -40°C do +120°C.
  • Korpus wykonany ze stali węglowej.
  • Powierzchnia zabezpieczona warstwą antykorozyjną.

Dobór kolanka ORFS do przewodów hydraulicznych

Przed zakupem kolanka AB ORFS należy sprawdzić rozmiar gwintu, rodzaj zakończeń oraz zgodność powierzchni uszczelniających. Przy wymianie złączki istotne jest również porównanie wymiarów montażowych i oznaczeń katalogowych. Prawidłowy dobór powinien uwzględniać ciśnienie robocze, temperaturę oraz warunki eksploatacji całego układu.

Podczas kompletowania instalacji można sprawdzić także węże hydrauliczne dostępne w ofercie HYDRON. Wszystkie komponenty połączenia należy dobierać zgodnie z wymaganiami technicznymi instalacji.

FAQ – kolanko AB 90° 1.3/16" ORFS

Jakie uszczelnienie wykorzystuje kolanko AB ORFS?

Kolanko wykorzystuje system ORFS (O-Ring Face Seal), oparty na uszczelnieniu czołowym z pierścieniem O-ring.

Jakie jest ciśnienie robocze kolanka AB 1.3/16" ORFS?

Zgodnie ze specyfikacją ciśnienie robocze kolanka wynosi do 420 bar.

W jakiej temperaturze może pracować kolanko ORFS?

Podany zakres temperatur pracy wynosi od -40°C do +120°C. Przy doborze należy uwzględnić również właściwości zastosowanego uszczelnienia.

Z jakiego materiału wykonano kolanko AB ORFS?

Kolanko wykonano ze stali węglowej pokrytej warstwą antykorozyjną.

Gdzie stosuje się kolanka hydrauliczne ORFS 90°?

Kolanka ORFS 90° stosuje się w instalacjach hydraulicznych maszyn budowlanych, rolniczych i przemysłowych, gdzie wymagane jest wykonanie szczelnego połączenia kątowego.

Czy kolanko ORFS można zastąpić złączką JIC o podobnym gwincie?

Nie należy zakładać zamienności wyłącznie na podstawie rozmiaru gwintu. ORFS wykorzystuje uszczelnienie czołowe z O-ringiem, dlatego konieczne jest dopasowanie systemu uszczelnienia i konstrukcji przyłączy.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
