Kolanko AB 90° JIC 1/2"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 22,89 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

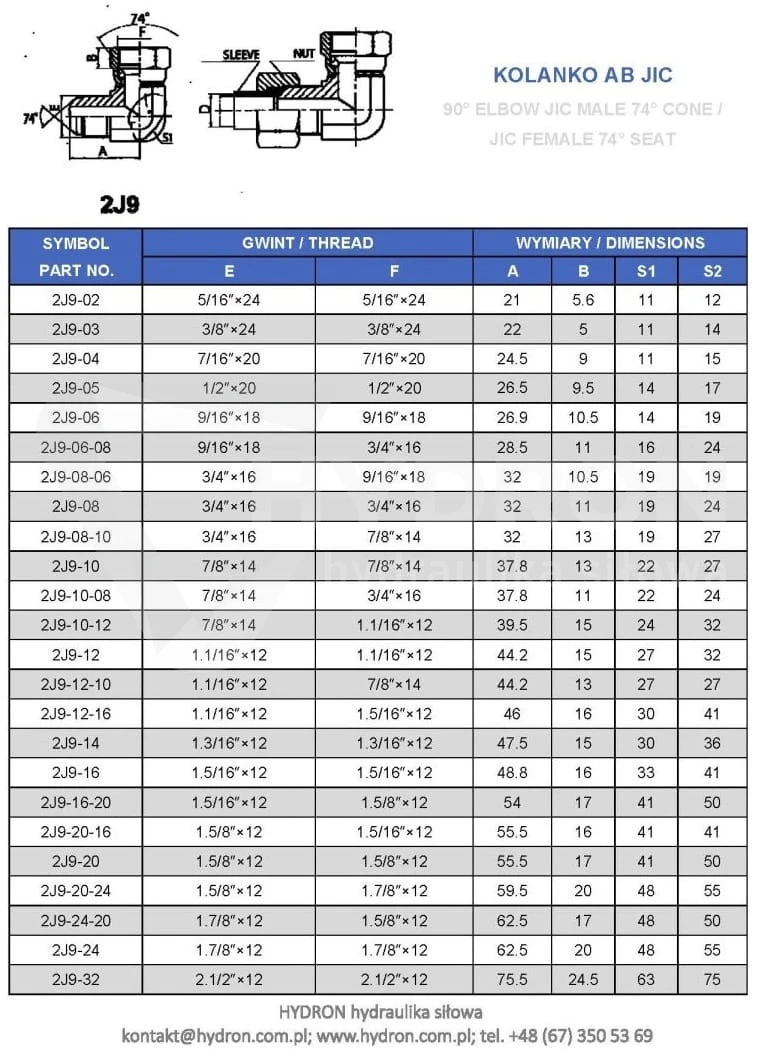

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1/2" JIC
  • Rozmiar gwintu 1 w milimetrach 12,4-12,7zew./11,3-11,6wew.
  • Rozmiar gwintu 2 1/2" JIC
  • Rozmiar gwintu 2 w milimetrach 12,4-12,7zew./11,3-11,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 275 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI ST.09.00.05
  • Oznaczenie wg VITILLO LMJ05FGJ05
  • Oznaczenie wg CAST 204002.3
  • Oznaczenie wg PARKER ERMETO 5C6MXS
  • Oznaczenie alternatywne 2J9-05

Opis

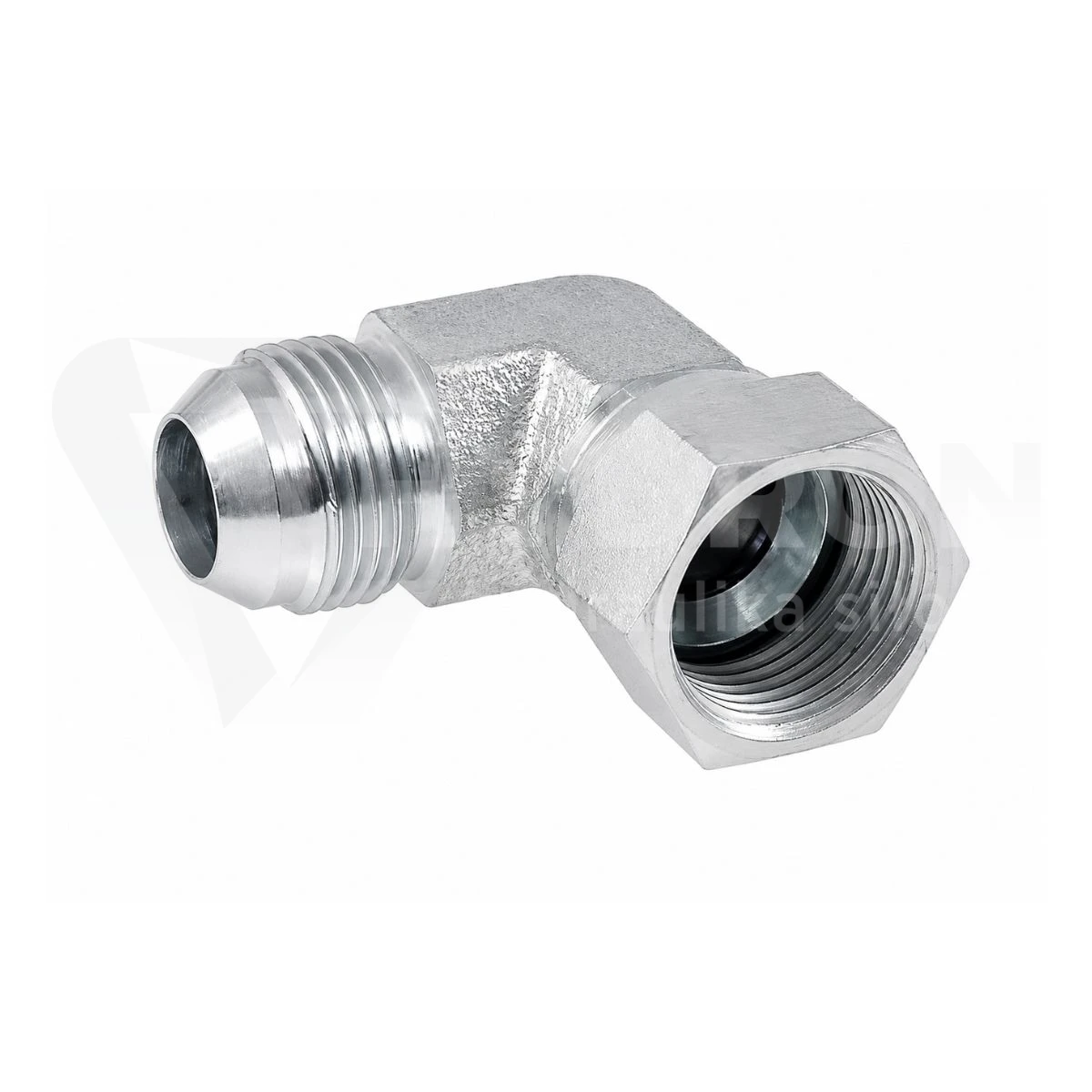

Kolanko AB JIC 1/2" – Nastawne kolanko hydrauliczne 90°

Kolanko AB JIC 1/2" to nastawne kolanko hydrauliczne 90° przeznaczone do wykonywania połączeń kątowych w układach hydrauliki siłowej. Z jednej strony posiada gwint zewnętrzny JIC 1/2", a z drugiej ruchomą nakrętkę z gwintem wewnętrznym JIC 1/2". Konstrukcja umożliwia zmianę kierunku połączenia o 90° i ułatwia montaż w instalacjach wymagających odpowiedniego ustawienia przyłączy.

Złącze wykonano ze stali automatowej pokrytej ocynkiem. Zastosowany system JIC wykorzystuje powierzchnie uszczelniające o kącie 37°. Kolanko znajduje zastosowanie w instalacjach hydraulicznych maszyn przemysłowych, budowlanych i rolniczych, w tym układach wysokociśnieniowych, pod warunkiem zgodności parametrów pracy z wymaganiami instalacji.

Parametry techniczne kolanka AB JIC 1/2"

Parametr Specyfikacja
Rodzaj produktuKolanko hydrauliczne AB nastawne
Kąt kolanka90°
System przyłączyJIC (Joint Industry Council)
Gwint zewnętrzny (A)JIC 1/2"
Gwint wewnętrzny (B)JIC 1/2"
Kąt powierzchni uszczelniającej37°
NakrętkaRuchoma
MateriałStal automatowa
Powłoka ochronnaOcynk
Typ katalogowyST.09

Zastosowanie kolanka hydraulicznego JIC 1/2" 90°

Kolanko AB JIC 1/2" służy do wykonywania połączeń kątowych w instalacjach hydraulicznych wyposażonych w przyłącza JIC. Korpus o kącie 90° pozwala zmienić kierunek prowadzenia połączenia, a ruchoma nakrętka ułatwia skręcanie odpowiednio dobranych elementów.

  • Przemysł maszynowy: połączenia w układach hydraulicznych maszyn i urządzeń.
  • Budownictwo: instalacje hydrauliczne maszyn budowlanych.
  • Rolnictwo: układy hydrauliczne maszyn rolniczych.
  • Prace montażowe i serwisowe: wykonywanie oraz wymiana połączeń kątowych z przyłączami JIC.

Gwint JIC 1/2" i uszczelnienie stożkowe 37°

Kolanko wyposażono w przyłącza JIC 1/2" z powierzchniami uszczelniającymi o kącie 37°. W tego rodzaju połączeniach istotne jest prawidłowe dopasowanie powierzchni stożkowych współpracujących elementów. Odpowiednia geometria zakończeń ma znaczenie dla uzyskania szczelności połączenia hydraulicznego.

Podczas doboru złączki należy sprawdzić zarówno oznaczenie gwintu, jak i zgodność powierzchni uszczelniających. Sam nominalny rozmiar 1/2" nie stanowi wystarczającej podstawy do potwierdzenia zamienności złącza z innym typem przyłącza hydraulicznego.

Ruchoma nakrętka i nastawna konstrukcja kolanka AB

Jedno zakończenie kolanka posiada gwint zewnętrzny JIC 1/2", a drugie wyposażono w ruchomą nakrętkę z gwintem wewnętrznym JIC 1/2". Ruchoma nakrętka ułatwia montaż i demontaż połączenia, szczególnie w miejscach o ograniczonym dostępie do przyłączy.

Nastawna konstrukcja pozwala odpowiednio ustawić kolanko podczas montażu instalacji. Ruchoma nakrętka nie oznacza jednak, że złącze jest przeznaczone do ciągłego obracania podczas pracy układu hydraulicznego.

Stal automatowa ocynkowana – wykonanie kolanka JIC

Kolanko AB JIC 1/2" wykonano ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej. Takie wykonanie jest istotną cechą produktu podczas doboru elementów złącznych do instalacji hydraulicznych.

Przed zastosowaniem złączki należy uwzględnić warunki środowiskowe i parametry pracy instalacji. W przypadku układów wysokociśnieniowych konieczne jest potwierdzenie dopuszczalnego ciśnienia dla konkretnego wykonania kolanka.

Najważniejsze cechy kolanka AB JIC 1/2"

  • Kolanko hydrauliczne AB o kącie 90°.
  • Gwint zewnętrzny JIC 1/2".
  • Ruchoma nakrętka z gwintem wewnętrznym JIC 1/2".
  • Uszczelnienie stożkowe JIC 37°.
  • Konstrukcja nastawna ułatwiająca montaż.
  • Korpus ze stali automatowej.
  • Powierzchnia zabezpieczona ocynkiem.
  • Zastosowanie w instalacjach hydraulicznych maszyn przemysłowych, budowlanych i rolniczych.

Dobór kolanka JIC 1/2" do instalacji hydraulicznej

Wybierając kolanko hydrauliczne AB JIC 1/2", należy sprawdzić zgodność przyłączy, powierzchni uszczelniających oraz parametrów pracy układu. Istotne jest również dopasowanie materiału złączki do warunków eksploatacji. Właściwy dobór komponentów wpływa na trwałość i szczelność połączenia.

Podczas kompletowania instalacji można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Poszczególne elementy układu należy dobierać zgodnie z wymaganiami technicznymi całej instalacji.

FAQ – kolanko AB JIC 1/2" 90°

Jakie gwinty posiada kolanko AB JIC 1/2"?

Kolanko posiada gwint zewnętrzny JIC 1/2" oraz gwint wewnętrzny JIC 1/2" w ruchomej nakrętce.

Jaki kąt ma kolanko AB JIC 1/2"?

Kolanko ma kąt 90°, dzięki czemu umożliwia wykonanie połączenia pod kątem prostym.

Jaki kąt uszczelnienia stosowany jest w kolanku JIC?

Kolanko wykorzystuje powierzchnie uszczelniające JIC o kącie 37°.

Czy kolanko JIC 1/2" posiada ruchomą nakrętkę?

Tak. Ruchoma nakrętka ułatwia montaż i demontaż połączenia hydraulicznego.

Z jakiego materiału wykonano kolanko AB JIC 1/2"?

Kolanko wykonano ze stali automatowej pokrytej ocynkiem.

Czy kolanko AB JIC 1/2" nadaje się do układów wysokociśnieniowych?

Produkt jest przeznaczony do instalacji hydraulicznych, w tym zastosowań wysokociśnieniowych. Przed montażem należy potwierdzić dopuszczalne ciśnienie robocze konkretnego wykonania i jego zgodność z wymaganiami układu.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
