Złączka prosta BB JIC (UNF) 1/2"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 7,82 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/2" JIC
  • Rozmiar gwintu 1 w milimetrach 12,4-12,7zew./11,3-11,6wew.
  • Rozmiar gwintu 2 1/2" JIC
  • Rozmiar gwintu 2 w milimetrach 12,4-12,7zew./11,3-11,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 345 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI BA.17.00.05
  • Oznaczenie wg VITILLO AMJ0505
  • Oznaczenie wg CAST 202402.3
  • Oznaczenie alternatywne 1J-05 / XG 1/2"

Opis

Złączka prosta BB JIC (UNF) 1/2" – nypel hydrauliczny

Złączka prosta BB JIC (UNF) 1/2" to element złączny przeznaczony do wykonywania połączeń w układach hydrauliki siłowej. Posiada dwa jednakowe gwinty zewnętrzne calowe UNF 1/2", umożliwiające łączenie przewodów hydraulicznych wyposażonych w odpowiednie końcówki. Konstrukcja prosta pozwala na połączenie kompatybilnych elementów w jednej osi. Korpus wykonano ze stali automatowej pokrytej ocynkiem. Produkt przeznaczony jest do instalacji wykorzystujących olej hydrauliczny.

Zastosowanie złączki JIC 1/2" w hydraulice siłowej

Złączka hydrauliczna BB JIC 1/2" służy do łączenia dwóch przewodów wyposażonych w kompatybilne końcówki lub innych elementów wykorzystujących ten sam system stożkowy. Dwa przyłącza o jednakowym rozmiarze umożliwiają wykonanie połączenia bez redukcji średnicy nominalnej gwintu.

Produkt znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych i budowlanych oraz urządzeń przemysłowych. Może być wykorzystywany podczas montażu instalacji, wymiany przewodów oraz łączenia odpowiednio dobranych elementów złącznych.

Dwa gwinty zewnętrzne UNF 1/2"

Złączka posiada po obu stronach gwinty zewnętrzne calowe UNF 1/2". Jednakowe rozmiary przyłączy umożliwiają połączenie dwóch elementów hydraulicznych wyposażonych w odpowiednio dobrane gwinty wewnętrzne i zgodne powierzchnie uszczelniające.

Przy doborze należy zwrócić uwagę na średnicę i skok gwintu oraz geometrię systemu stożkowego. Samo oznaczenie średnicy 1/2" nie wystarcza do potwierdzenia kompatybilności z dowolnym przyłączem calowym. Elementy współpracujące powinny być przeznaczone do tego samego systemu połączeń.

Łączenie przewodów hydraulicznych w systemie JIC

Nypel JIC 1/2" umożliwia wykonanie rozłącznego połączenia dwóch przewodów hydraulicznych. Wymaga zastosowania końcówek o zgodnych gwintach i odpowiednio dopasowanych powierzchniach stożkowych. Może również współpracować z innymi kompatybilnymi elementami złącznymi w instalacji.

Podczas montażu należy zweryfikować stan powierzchni uszczelniających oraz prawidłowe dopasowanie przyłączy. Zastosowanie elementów o odmiennej geometrii uszczelnienia może prowadzić do nieszczelności, nawet jeżeli gwinty mają zbliżone wymiary.

Konstrukcja BA.17 – korpus złącza prostego

Złączka należy do grupy złączy prostych oznaczanych jako BA.17 (Straight coupling). Konstrukcja BB posiada dwa gwinty zewnętrzne umieszczone po przeciwnych stronach korpusu. Pozwala to na wykonywanie współosiowych połączeń pomiędzy kompatybilnymi elementami hydraulicznymi.

Stal automatowa ocynkowana – materiał wykonania

Korpus złączki wykonano ze stali automatowej zabezpieczonej powłoką cynkową. Ocynk ogranicza oddziaływanie czynników sprzyjających korozji na powierzchnię stalową. Złączka przeznaczona jest do stosowania w instalacjach hydraulicznych wykorzystujących olej hydrauliczny.

Oznaczenia alternatywne i porównawcze

Złączka prosta BB JIC 1/2" występuje również pod oznaczeniami XG 1/2" oraz 1J-05. Oznaczenie według Rastelli-Raccordi to BA.17.00.05, według Cast 202402.3, natomiast według Vitillo AMJ0505. Symbole ułatwiają identyfikację odpowiedniego elementu podczas wyszukiwania części hydraulicznych oraz porównywania oznaczeń katalogowych.

Dlaczego warto wybrać nasze komponenty?

  • Dwa jednakowe gwinty zewnętrzne calowe UNF 1/2".
  • Konstrukcja prosta BB do łączenia przewodów hydraulicznych.
  • Możliwość współpracy z kompatybilnymi przyłączami stożkowymi JIC.
  • Korpus ze stali automatowej zabezpieczony ocynkiem.
  • Konstrukcja typu BA.17 przeznaczona do połączeń prostych.
  • Oznaczenia porównawcze XG 1/2", 1J-05, BA.17.00.05, 202402.3 i AMJ0505.

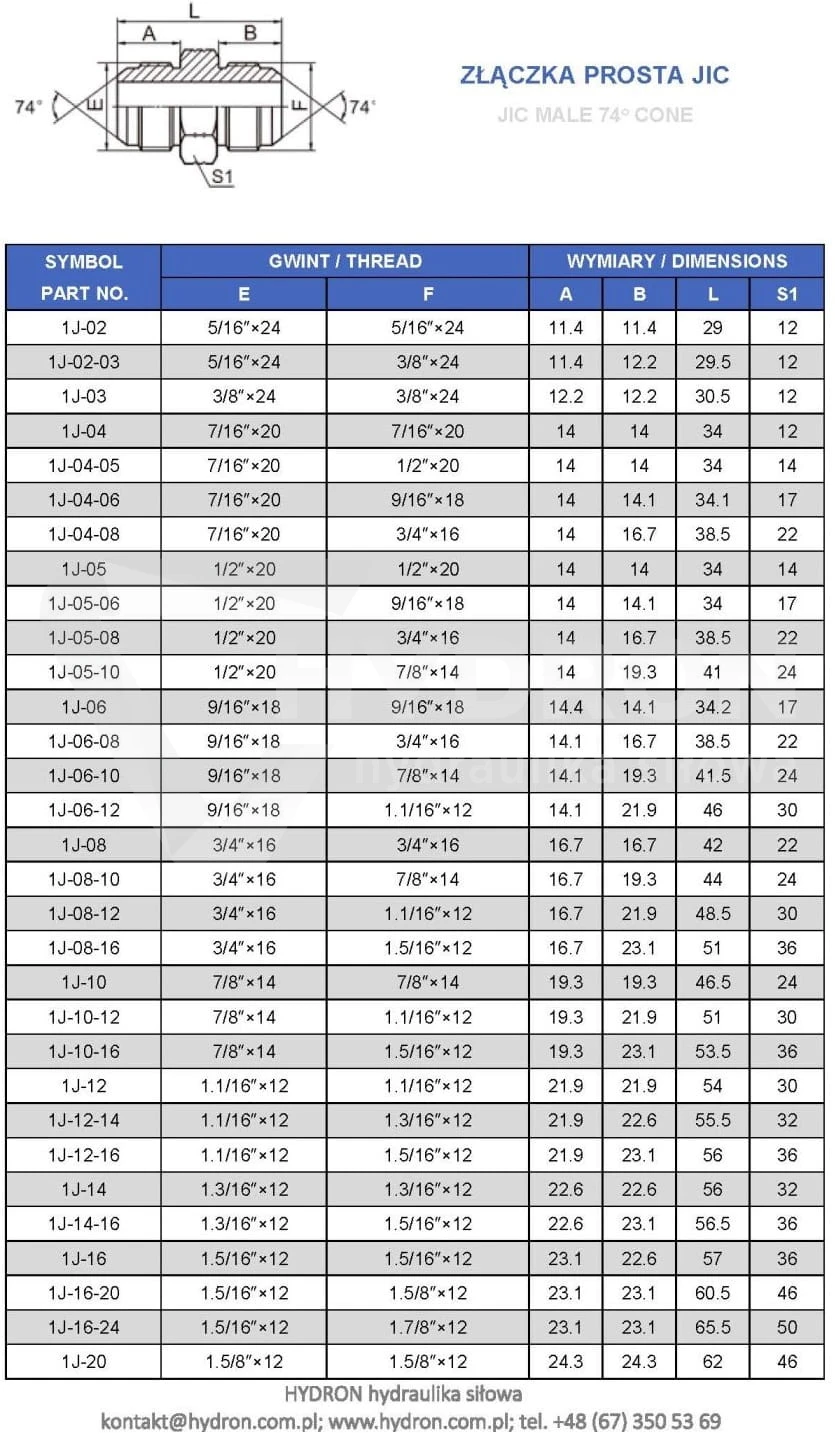

Specyfikacja techniczna

Parametr Wartość
RodzajZłączka prosta BB / Straight coupling
System przyłączeniowyJIC (UNF)
Gwint pierwszej stronyUNF 1/2" zewnętrzny
Gwint drugiej stronyUNF 1/2" zewnętrzny
MateriałStal automatowa ocynkowana
Medium roboczeOlej hydrauliczny
Typ konstrukcjiBA.17
Oznaczenie alternatywneXG 1/2"
Oznaczenie alternatywne1J-05
Oznaczenie Rastelli-RaccordiBA.17.00.05
Oznaczenie Cast202402.3
Oznaczenie VitilloAMJ0505

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka JIC 1/2"?

Złączka posiada po obu stronach jednakowe gwinty zewnętrzne calowe UNF 1/2". Przy doborze należy sprawdzić również ich skok i zgodność systemu uszczelnienia.

Czy złączka BB JIC 1/2" może łączyć dwa przewody hydrauliczne?

Tak. Złączka jest przeznaczona do łączenia przewodów wyposażonych w odpowiednio dobrane końcówki lub innych elementów wykorzystujących zgodny system stożkowy JIC.

Co oznacza BA.17 w oznaczeniu złączki?

BA.17 to oznaczenie typu złącza prostego. Oznaczenie tej wersji według Rastelli-Raccordi to BA.17.00.05.

Jakie oznaczenia porównawcze posiada złączka JIC 1/2"?

Oznaczenia alternatywne to XG 1/2" oraz 1J-05. Oznaczenie Rastelli-Raccordi to BA.17.00.05, Cast 202402.3, a Vitillo AMJ0505.

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej fotografii.
