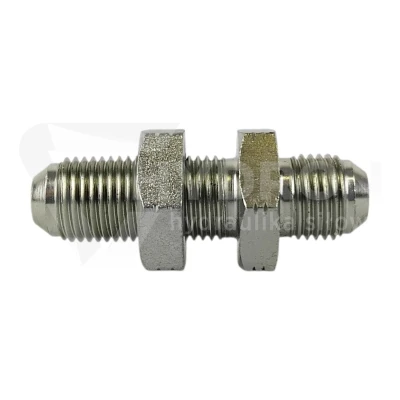

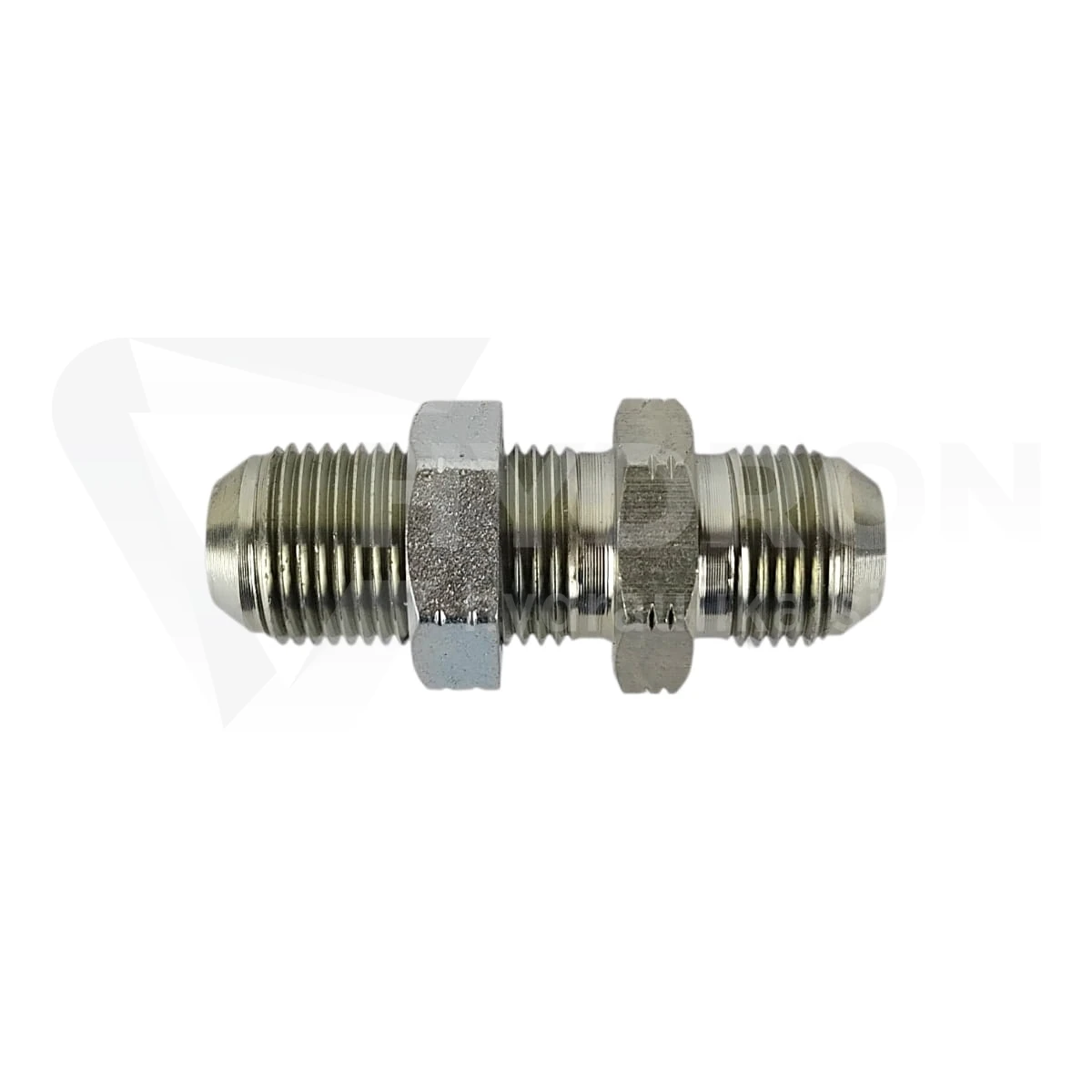

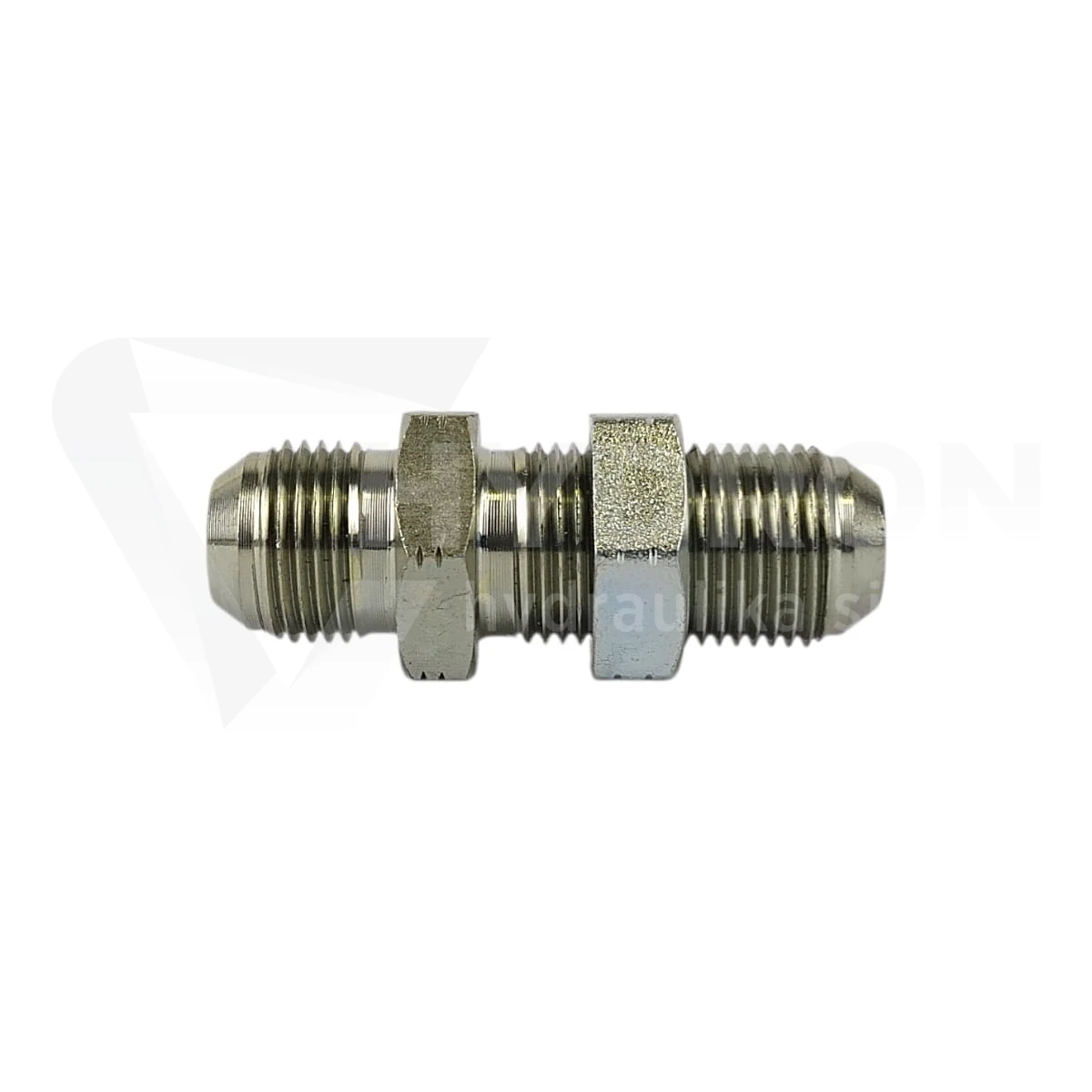

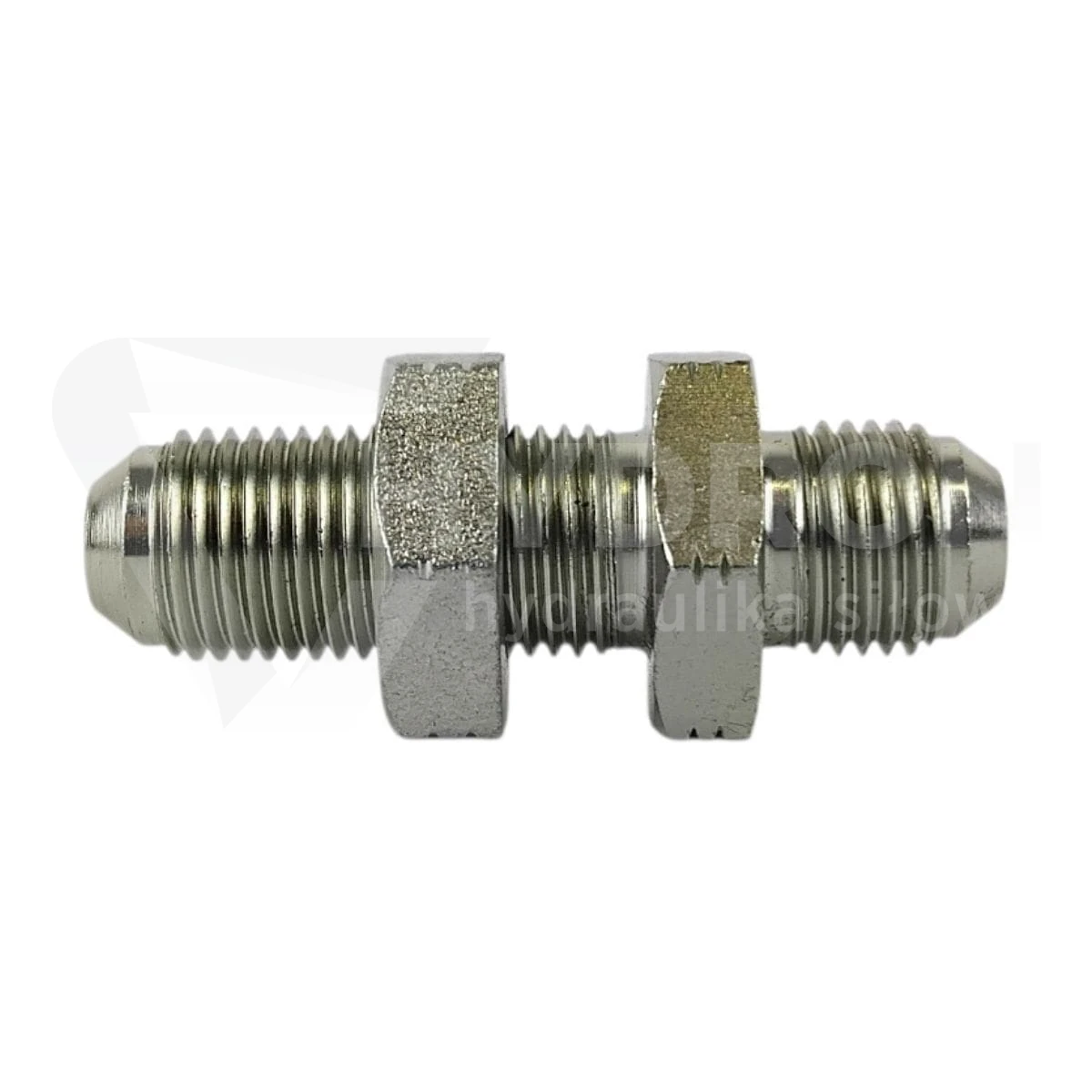

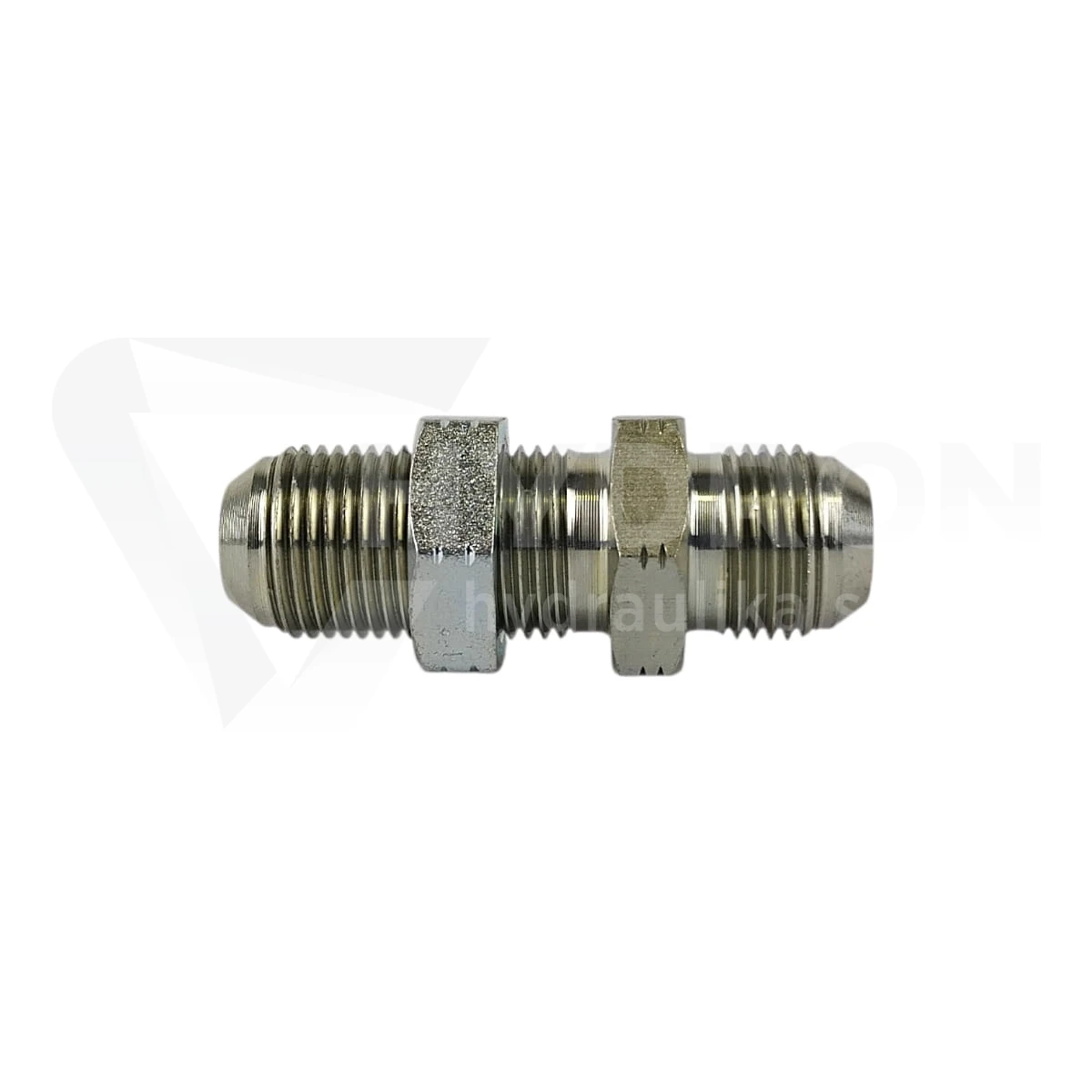

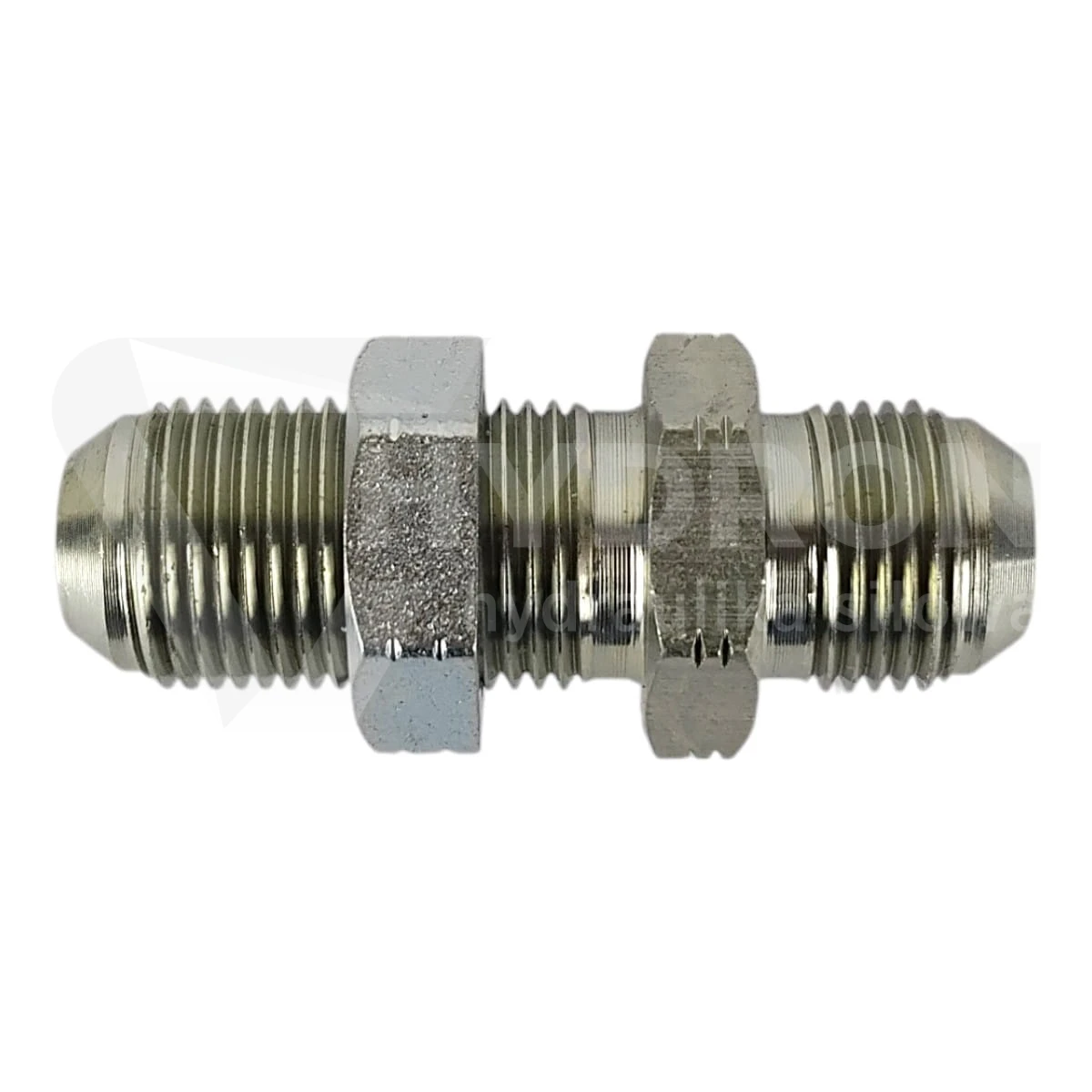

Złączka grodziowa UNF 1/2"

Przejdź do sekcji Opinie

21,94 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" JIC
Rozmiar gwintu 1 w milimetrach 12,4-12,7zew./11,3-11,6wew.
Rozmiar gwintu 2 1/2" JIC
Rozmiar gwintu 2 w milimetrach 12,4-12,7zew./11,3-11,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 345 bar
Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI BA.53.00.05
Oznaczenie wg VITILLO APPMJ05
Oznaczenie wg CAST 202002.3
Oznaczenie alternatywne XSV 1/2" / 6J-05

Opis

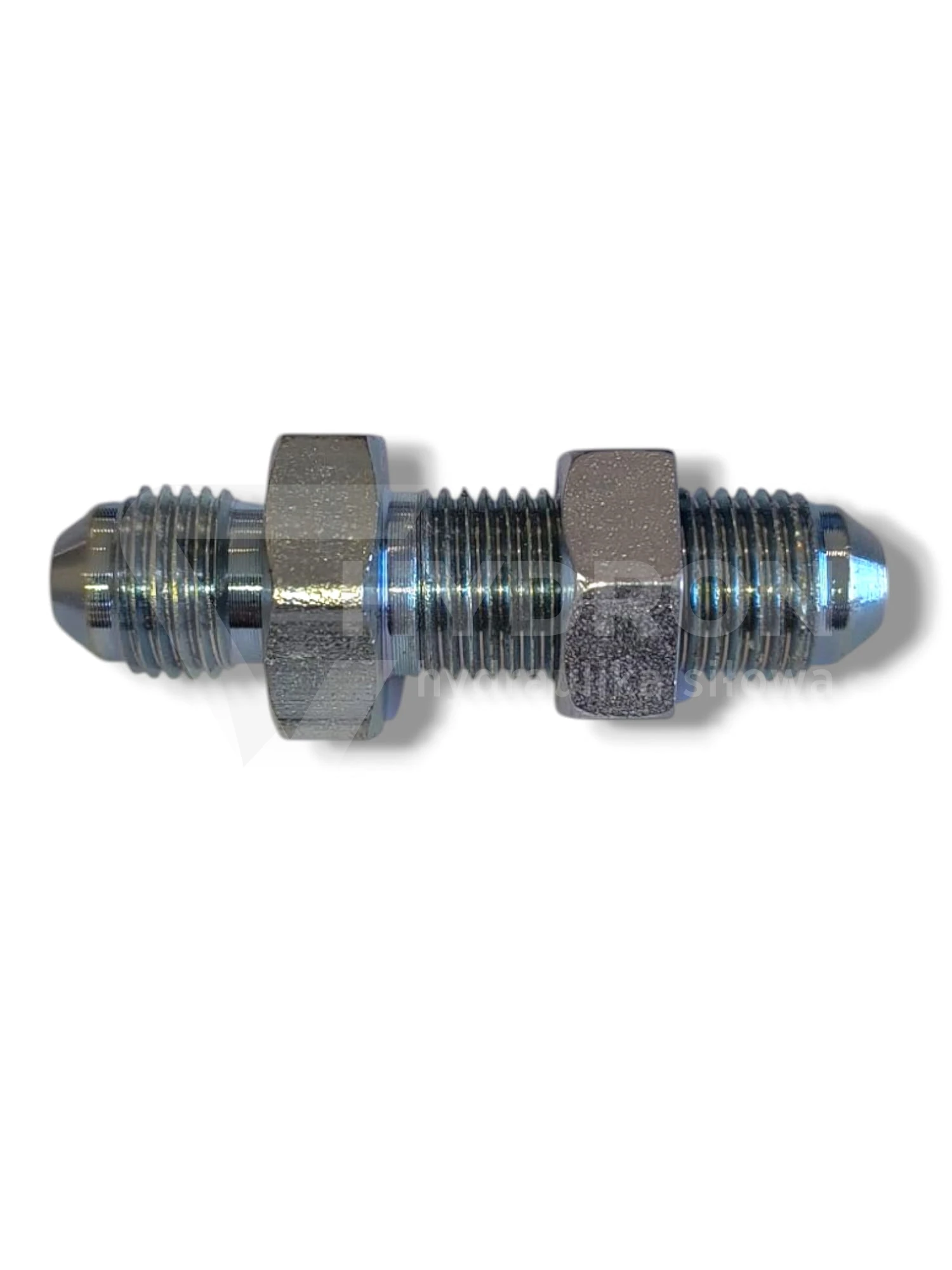

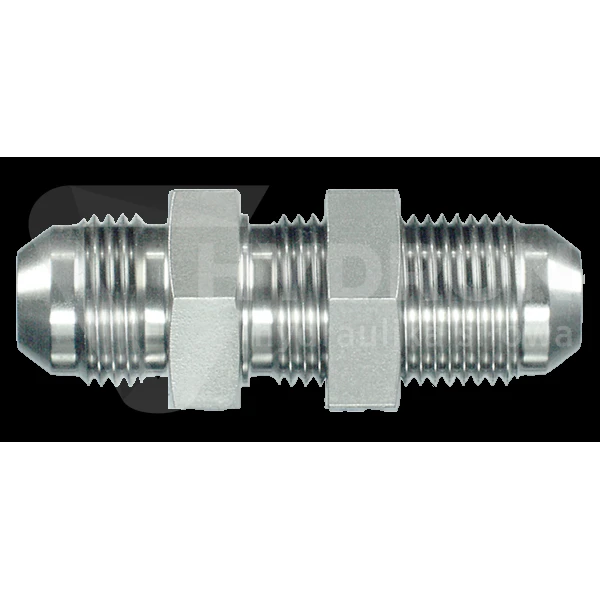

Złączka grodziowa UNF 1/2"

Złączka grodziowa UNF 1/2" jest elementem przyłączeniowym do hydrauliki siłowej, przeznaczonym do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową maszyny. Produkt pracuje w standardzie JIC 37° na gwincie UNF 1/2" i ma taki sam rozmiar przyłącza po obu stronach. Nie jest to redukcja gwintu, lecz korpus złącza grodziowego skręcanego, który pozwala zamocować punkt połączeniowy w konstrukcji maszyny i uporządkować prowadzenie przewodu po obu stronach przegrody.

Złączka grodziowa UNF 1-2

Złączka grodziowa UNF 1/2" do przejść przez panel

W małych i średnich instalacjach hydraulicznych przejście przez panel często bywa miejscem niedocenianym. Jeżeli przewód przechodzi przez otwór bez stabilnego punktu mocowania, może ocierać się o krawędź, pracować pod kątem albo przenosić drgania bezpośrednio na końcówkę. Złączka grodziowa UNF 1/2" pozwala wykonać czytelne, stałe przejście przez konstrukcję i zmniejszyć ryzyko pracy przewodu na samym gwincie. Inne elementy w tym standardzie znajdziesz w kategorii złączki grodziowe JIC UNF.

JIC 37° na gwincie UNF 1/2"

W nazwie produktu pojawia się UNF, ale przy doborze trzeba pamiętać, że w praktyce jest to połączenie JIC 37°. Gwint UNF odpowiada za skręcenie elementów, natomiast szczelność powstaje na powierzchni stożkowej 37°. To oznacza, że nie wolno dobierać tej złączki wyłącznie po średnicy gwintu. Element współpracujący musi mieć zgodny standard JIC 37°, właściwy stożek i nieuszkodzoną powierzchnię uszczelniającą. Jeżeli połączenie zostanie pomylone z innym gwintem calowym, może skręcić się częściowo, ale nie będzie pracować szczelnie pod ciśnieniem.

Ten sam rozmiar 1/2" JIC po obu stronach

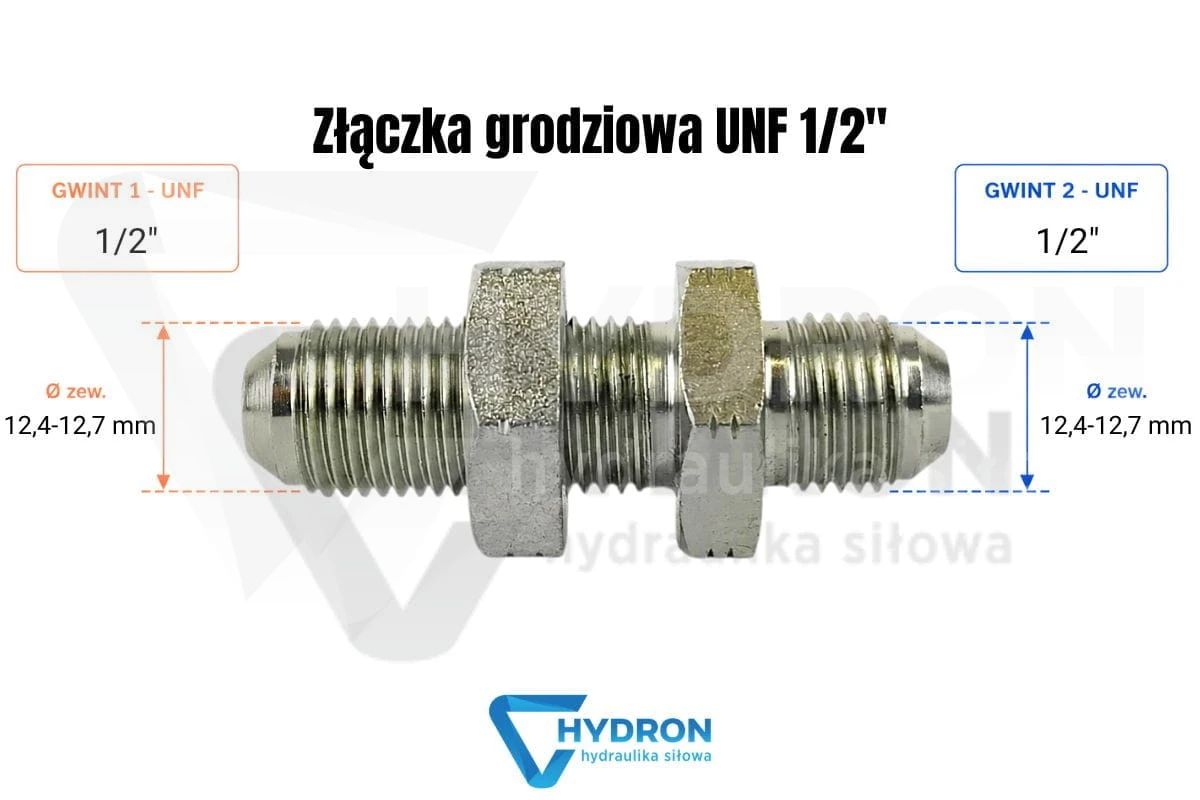

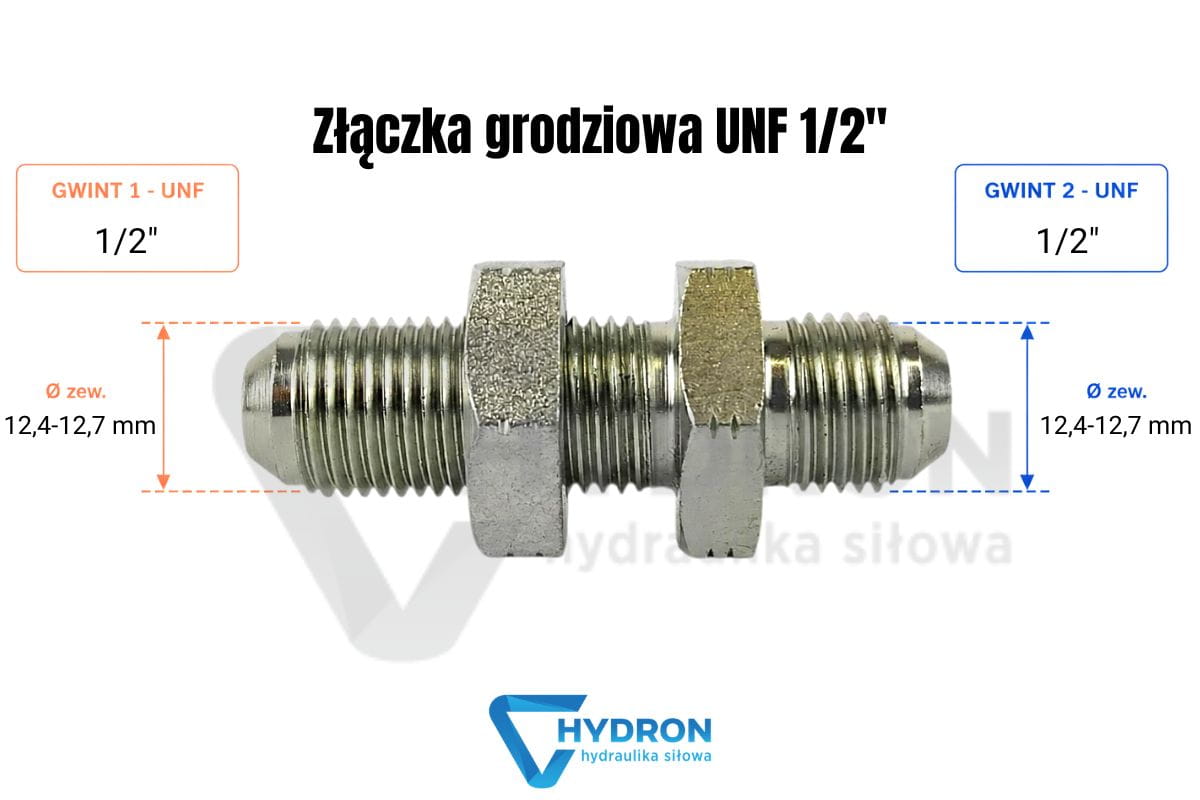

Złączka grodziowa UNF 1/2" ma po obu stronach przyłącze 1/2" JIC. Oznacza to, że gwint większy i gwint mniejszy są takie same. Produkt nie służy do zmiany średnicy, tylko do przeprowadzenia połączenia przez panel lub gródź. Wymiary gwintu podane w karcie produktu wynoszą 12,4-12,7 mm po stronie zewnętrznej oraz 11,3-11,6 mm po stronie wewnętrznej. Przy identyfikacji starej części trzeba sprawdzić nie tylko średnicę, ale również stożek 37°, skok gwintu i oznaczenie końcówki przewodu.

Norma ISO 8434-2 i standard JIC 37° J514

Produkt należy do grupy złączy JIC zgodnych z ISO 8434-2 oraz JIC 37° J514. Dla użytkownika oznacza to połączenie stożkowe, w którym duże znaczenie ma stan powierzchni współpracujących. Stożek nie powinien być zarysowany, wgnieciony ani zabrudzony. Jeżeli stara końcówka była dokręcana zbyt mocno, mogła zostać zdeformowana. W takim przypadku sama wymiana złączki grodziowej może nie usunąć wycieku, ponieważ problem może leżeć po stronie końcówki przewodu lub elementu współpracującego.

Kiedy stosować złączkę grodziową zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa UNF 1/2" ma inną funkcję. Pozwala osadzić punkt połączeniowy w panelu, wsporniku lub płycie montażowej i prowadzić przewód w przewidywalnym miejscu. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać właściwe przyłączki proste hydrauliczne. Grodziówka nie powinna zastępować przyłączki korpusowej tylko dlatego, że gwint wydaje się podobny.

Ciśnienie 345 bar i kontrola całego odcinka instalacji

Ciśnienie pracy tej złączki wynosi 345 bar. Parametr dotyczy samego elementu, ale cały odcinek instalacji trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka JIC, rura, adapter, zawór albo element po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, trzeba sprawdzić także stan stożka 37°, ułożenie przewodu i rzeczywiste ciśnienie pracy. Do diagnostyki przydatne są manometry hydrauliczne.

Montaż bez naprężania przewodu

Podczas montażu złączki grodziowej trzeba zwrócić uwagę na przebieg przewodu po obu stronach panelu. Wąż nie powinien ciągnąć korpusu w bok, skręcać się po dokręceniu ani pracować na zbyt małym promieniu gięcia. Przy połączeniach JIC niewłaściwe ułożenie przewodu może obciążać stożek 37° i powodować nieszczelność mimo poprawnie dobranego gwintu. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego miejsca montażu i ustawienia końcówek.

Najczęstsze błędy przy złączkach UNF 1/2"

Najczęstszy błąd to mylenie JIC z innym gwintem calowym. Drugi błąd to dobór wyłącznie po średnicy, bez sprawdzenia stożka 37°. Trzeci problem pojawia się wtedy, gdy złączka grodziowa jest traktowana jako zwykłe przedłużenie przewodu, a nie jako element do montażu przez panel. Przy połączeniach JIC znaczenie ma czystość stożka, brak uszkodzeń i poprawne prowadzenie przewodu. Jeżeli wąż przechodzi blisko krawędzi konstrukcji, warto zastosować osłony spiralne na węże hydrauliczne.

Porównanie z innymi złączkami grodziowymi UNF

Jeżeli stara część została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać kilka sąsiednich wariantów z tej samej rodziny. Przy większym rozmiarze można sprawdzić złączkę grodziową UNF 9/16", a przy innych małych przejściach złączkę grodziową UNF 7/16". Jeżeli instalacja nie jest wykonana w standardzie JIC, trzeba sprawdzić inne złączki grodziowe hydrauliczne, zamiast dopasowywać element po podobnej średnicy gwintu.

Mocowanie przewodów przy przejściu przez gródź

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym przewód. Jeżeli instalacja pracuje w drganiach, przewód jest dłuższy albo prowadzony blisko konstrukcji maszyny, należy zaplanować dodatkowe podparcie. Do stabilizacji rur i przewodów stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch przewodu i pomaga utrzymać szczelność połączenia stożkowego.

Dane techniczne produktu

Produkt: złączka grodziowa UNF 1/2"
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: JIC 37° na gwincie UNF
Rozmiar gwintu 1: 1/2" JIC
Wymiar gwintu 1: 12,4-12,7 mm zewnętrznie / 11,3-11,6 mm wewnętrznie
Rozmiar gwintu 2: 1/2" JIC
Wymiar gwintu 2: 12,4-12,7 mm zewnętrznie / 11,3-11,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 1/2" JIC
Gwint mniejszy: brak różnicy, obie strony 1/2" JIC
Ciśnienie pracy: 345 bar
Norma wykonania: złącza JIC ISO 8434-2 / JIC 37° J514
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli Raccordi: BA.53.00.05
Oznaczenie wg Vitillo: APPMJ05
Oznaczenie wg Cast: 202002.3
Oznaczenie alternatywne: XSV 1/2" / 6J-05
Kod produktu: ZN-141-1 1/2 UNF
Kod kreskowy EAN: 2000010037155

Pomoc Hydron przy doborze złączek grodziowych UNF

Przy doborze złączki grodziowej UNF 1/2" najlepiej podać rozmiar gwintu, standard JIC 37°, ciśnienie pracy, miejsce montażu i informację, czy element przechodzi przez panel, ramę, wspornik czy płytę hydrauliczną. Hydron dostarcza złączki grodziowe, przyłączki, końcówki, przewody, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka UNF 1/2", inny rozmiar JIC, ORFS, BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa UNF 1/2" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa UNF 1/2"?

Produkt ma po obu stronach przyłącze 1/2" JIC, czyli połączenie JIC 37° na gwincie UNF.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 1/2" JIC, dlatego nie ma różnicy między gwintem większym i mniejszym.

Jakie ciśnienie pracy ma złączka grodziowa UNF 1/2"?

Ciśnienie pracy wynosi 345 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza JIC 37°?

JIC 37° oznacza połączenie stożkowe, w którym szczelność zależy od prawidłowego kontaktu powierzchni 37° oraz zgodności elementów współpracujących.

Czy złączkę UNF 1/2" można stosować jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa przeznaczona do montażu przez przegrodę. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej UNF 1/2"?

Przed zakupem należy sprawdzić rozmiar 1/2" JIC, standard JIC 37°, ciśnienie pracy 345 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
