Kolanko AB 90° JIC 7/16"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 21,99 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 7/16'' JIC
  • Rozmiar gwintu 1 w milimetrach 10,9-11,1zew./9,7-10,0wew.
  • Rozmiar gwintu 2 7/16 JIC
  • Rozmiar gwintu 2 w milimetrach 10,9-11,1zew./9,7-10,0wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 320 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI ST.09.00.04
  • Oznaczenie wg VITILLO LMJ04FGJ04
  • Oznaczenie wg CAST 204001.3
  • Oznaczenie wg PARKER ERMETO 4C6MXS
  • Oznaczenie alternatywne 2J9-04

Opis

Kolanko AB JIC 7 /16" – Nastawne kolanko hydrauliczne 90°

Kolanko AB JIC 7/16" 90° to nastawna złączka hydrauliczna przeznaczona do wykonywania połączeń kątowych w instalacjach hydrauliki siłowej. Posiada gwint zewnętrzny JIC 7/16" oraz ruchomą nakrętkę z gwintem wewnętrznym JIC 7/16". Konstrukcja kolankowa umożliwia zmianę kierunku połączenia o 90°, co ułatwia prowadzenie instalacji w maszynach i urządzeniach.

Kolanko wykonano ze stali automatowej pokrytej ocynkiem. Przyłącza JIC wykorzystują stożkowe powierzchnie uszczelniające 37°, których prawidłowe dopasowanie ma znaczenie dla szczelności połączenia. Złączka znajduje zastosowanie w hydraulice maszyn przemysłowych, budowlanych i rolniczych, w tym w układach wysokociśnieniowych, po potwierdzeniu dopuszczalnych parametrów pracy.

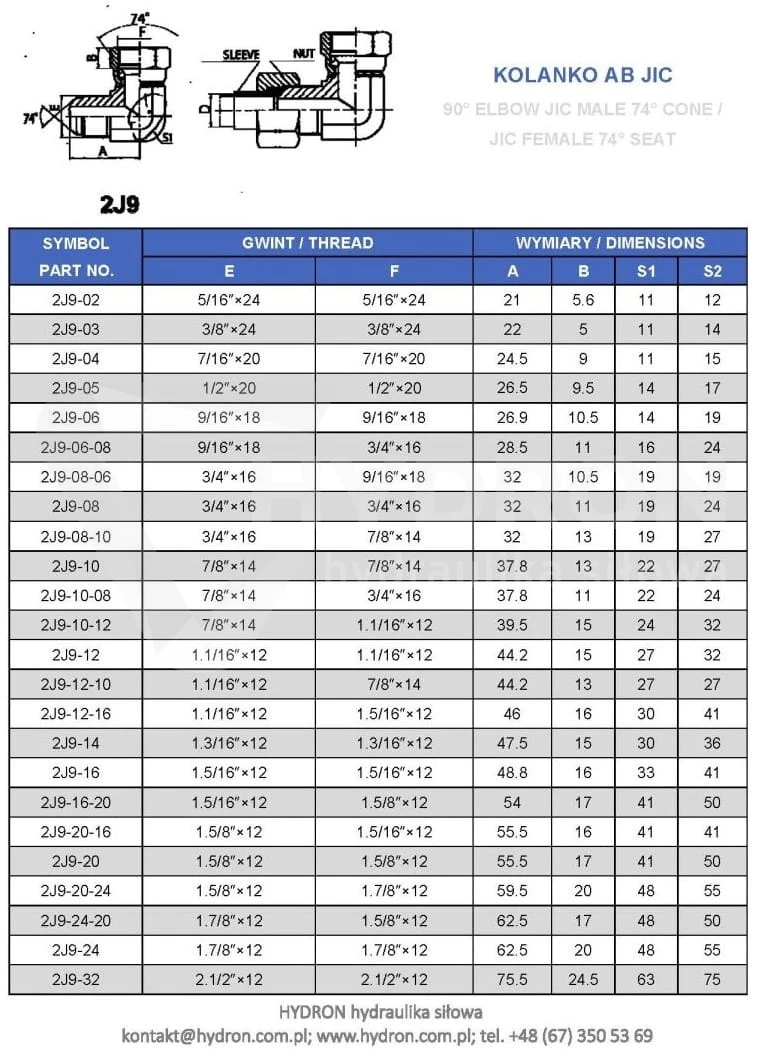

Parametry techniczne kolanka AB JIC 7/16"

Parametr Wartość
Rodzaj produktuKolanko hydrauliczne AB nastawne
Kąt kolanka90°
System przyłączyJIC (Joint Industry Council)
Gwint zewnętrzny (A)JIC 7/16"
Gwint wewnętrzny (B)JIC 7/16"
Kąt powierzchni uszczelniającej37°
NakrętkaRuchoma
MateriałStal automatowa
Powłoka ochronnaOcynk
Typ katalogowyST.09

Budowa kolanka AB 90° z ruchomą nakrętką

Kolanko AB JIC 7/16" posiada dwa zakończenia ustawione pod kątem 90°. Pierwsze wyposażono w gwint zewnętrzny, a drugie w ruchomą nakrętkę z gwintem wewnętrznym. Oba przyłącza należą do systemu JIC i mają nominalne oznaczenie 7/16".

Ruchoma nakrętka ułatwia skręcanie połączenia bez konieczności obracania całym współpracującym elementem. Jest to szczególnie przydatne podczas montażu w miejscach o ograniczonym dostępie. Funkcja nakrętki dotyczy montażu i demontażu połączenia, a nie ciągłego obracania kolanka podczas pracy instalacji.

Uszczelnienie JIC 37° w kolanku hydraulicznym 7/16"

Złącza JIC wykorzystują stożkowe powierzchnie uszczelniające o kącie 37°. W prezentowanym kolanku zastosowano przyłącza JIC 7/16", które należy łączyć z odpowiednio dobranymi elementami o zgodnej geometrii powierzchni współpracujących.

Podczas doboru kolanka należy sprawdzić rozmiar gwintu oraz konstrukcję zakończeń. Samo oznaczenie 7/16" nie wystarcza do potwierdzenia zgodności ze wszystkimi złączkami hydraulicznymi o takim rozmiarze gwintu. Istotne jest również dopasowanie stożków uszczelniających.

Zastosowanie kolanka AB JIC 7/16" w hydraulice siłowej

Kolanko AB JIC 7/16" stosowane jest w instalacjach hydraulicznych, w których wymagane jest wykonanie połączenia pod kątem prostym. Konstrukcja umożliwia zmianę kierunku prowadzenia połączenia, a ruchoma nakrętka ułatwia montaż odpowiednio dobranych elementów układu.

  • Przemysł maszynowy: instalacje hydrauliczne maszyn i urządzeń przemysłowych.
  • Budownictwo: połączenia w układach hydraulicznych maszyn budowlanych.
  • Rolnictwo: instalacje hydrauliczne maszyn rolniczych.
  • Prace serwisowe: wymiana i montaż połączeń kątowych z przyłączami JIC.

Stal automatowa ocynkowana – materiał kolanka JIC

Korpus kolanka AB JIC 7/16" wykonano ze stali automatowej. Powierzchnię złączki pokryto ocynkiem, który stanowi zabezpieczenie antykorozyjne stalowego elementu. Materiał i rodzaj powłoki należą do podstawowych cech technicznych produktu.

Przy wyborze kolanka należy uwzględnić warunki środowiskowe i parametry pracy instalacji hydraulicznej. W układach wysokociśnieniowych szczególnie ważne jest potwierdzenie dopuszczalnego ciśnienia roboczego konkretnego wykonania złączki.

Najważniejsze cechy kolanka AB JIC 7/16"

  • Kolanko hydrauliczne nastawne AB o kącie 90°.
  • Gwint zewnętrzny JIC 7/16".
  • Ruchoma nakrętka z gwintem wewnętrznym JIC 7/16".
  • Stożkowe powierzchnie uszczelniające JIC 37°.
  • Korpus wykonany ze stali automatowej.
  • Powierzchnia zabezpieczona ocynkiem.
  • Zastosowanie w hydraulice przemysłowej, budowlanej i rolniczej.

Dobór kolanka JIC 7/16" do instalacji hydraulicznej

Przed zakupem kolanka należy sprawdzić zgodność gwintów, powierzchni uszczelniających oraz parametrów technicznych instalacji. Właściwe dopasowanie przyłączy ma znaczenie dla szczelności i bezpieczeństwa połączenia. Przy wymianie istniejącego elementu należy porównać także konstrukcję nakrętki oraz zakończenia z gwintem zewnętrznym.

Podczas kompletowania układu można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Wszystkie komponenty połączenia powinny być dobrane zgodnie z wymaganiami technicznymi instalacji.

FAQ – kolanko AB JIC 7/16" 90°

Jakie gwinty posiada kolanko AB JIC 7/16"?

Kolanko posiada gwint zewnętrzny JIC 7/16" oraz gwint wewnętrzny JIC 7/16" w ruchomej nakrętce.

Jaki kąt ma kolanko AB JIC 7/16"?

Kolanko ma kąt 90°, dzięki czemu umożliwia wykonanie połączenia pod kątem prostym.

Jaki kąt powierzchni uszczelniającej posiada kolanko JIC?

Kolanko posiada powierzchnie uszczelniające JIC o kącie 37°.

Czy kolanko AB JIC 7/16" ma ruchomą nakrętkę?

Tak. Ruchoma nakrętka umożliwia skręcanie połączenia podczas montażu i ułatwia jego demontaż.

Z jakiego materiału wykonano kolanko AB JIC 7/16"?

Kolanko wykonano ze stali automatowej pokrytej ocynkiem.

Czy kolanko AB JIC 7/16" można stosować w układach wysokociśnieniowych?

Produkt jest przeznaczony do instalacji hydraulicznych, w tym zastosowań wysokociśnieniowych. Przed montażem należy potwierdzić dopuszczalne ciśnienie robocze złączki i jego zgodność z wymaganiami układu.

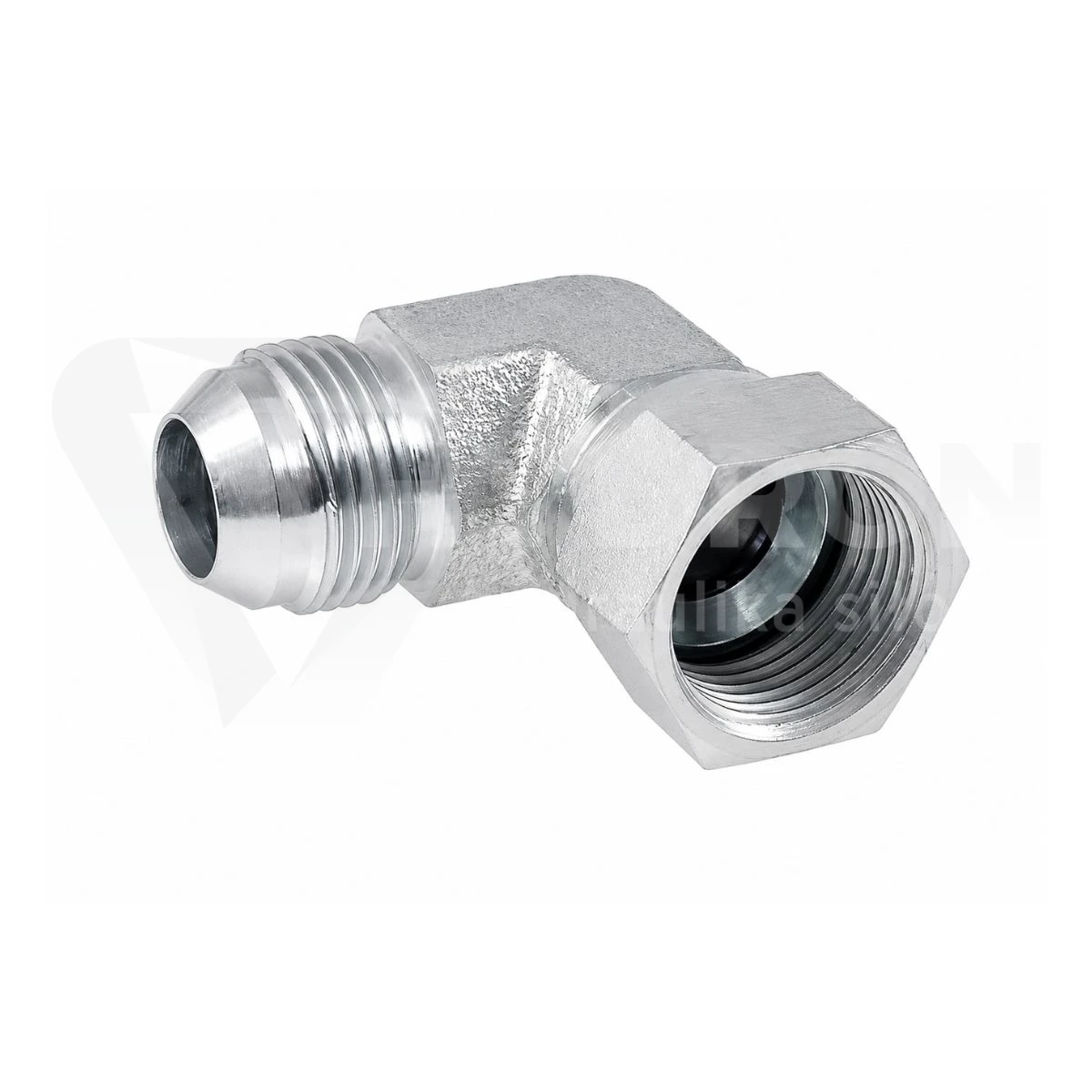

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
