Kolanko BB 90° BSP 1/2"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 17,48 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1/2" BSP
  • Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
  • Rozmiar gwintu 2 1/2" BSP
  • Rozmiar gwintu 2 w milimetrach 20,5-20,9zew./18,6-19,0wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI 60.01.08.08
  • Oznaczenie wg VITILLO LMG08
  • Oznaczenie wg CAST 302404
  • Oznaczenie wg PARKER ERMETO 8EMK4S
  • Oznaczenie alternatywne 1B9-08

Opis

Kolanko BB 90° BSP 1/2" – złączka kątowa z gwintami zewnętrznymi

Kolanko BB 90° BSP 1/2" to złączka kolankowa z dwoma gwintami zewnętrznymi BSP 1/2", przeznaczona do wykonywania połączeń kątowych pomiędzy kompatybilnymi przyłączami gwintowanymi. Oba zakończenia są ustawione względem siebie pod kątem 90°, co umożliwia zmianę kierunku prowadzenia połączenia. Produkt jest określany również jako nypel 90 stopni BSP 1/2" oraz złącze kątowe typu 60.01.

Zastosowano gwinty BSP równoległe (BSP parallel) o jednakowym rozmiarze nominalnym 1/2". Kolanko można identyfikować za pomocą oznaczenia alternatywnego XW 1/2" oraz numerów katalogowych Rastelli-Raccordi 60.01.08.08, Cast 302404, Parker 8EMK4S i Vitillo LMG08. Dodatkowy symbol produktu to 1B9-08.

Parametry techniczne kolanka BB BSP 1/2"

Parametr Wartość
Nazwa produktuKolanko BB 90° BSP 1/2"
Rodzaj złączkiKolankowa BB
Kąt kolanka90°
Gwint ABSP 1/2", zewnętrzny
Gwint BBSP 1/2", zewnętrzny
Rodzaj gwintuBSP równoległy (BSP parallel)
Typ złącza kątowego60.01
Oznaczenie alternatywneXW 1/2"
Rastelli-Raccordi60.01.08.08
Cast302404
Parker8EMK4S
VitilloLMG08
Symbol1B9-08
Inna nazwaNypel 90 stopni BSP 1/2"

Gwinty BSP 1/2" równoległe – budowa i dobór przyłączy

W kolanku BB zastosowano dwa gwinty zewnętrzne BSP 1/2" o profilu równoległym. Oznaczenie BSP określa rodzaj gwintu rurowego, a 1/2" jego rozmiar nominalny. Przyłącza znajdują się na obu końcach złączki, dzięki czemu możliwe jest wykonanie połączenia pod kątem prostym.

Jednakowy rozmiar obu gwintów oznacza, że kolanko nie jest redukcją. Przy wymianie złączki należy zweryfikować zgodność gwintów z elementami współpracującymi. Gwint BSP równoległy należy odróżniać od gwintów stożkowych. Samo oznaczenie gwintu nie określa również sposobu uszczelnienia, dlatego konieczne jest sprawdzenie konstrukcji przyłączy.

Złącze kolanowe typu 60.01 – zmiana kierunku o 90°

Kolanko BSP 1/2" należy do grupy złączy kątowych typu 60.01. Jego konstrukcja umożliwia zmianę kierunku połączenia o 90° przy wykorzystaniu jednego elementu z dwoma gwintami zewnętrznymi. Takie rozwiązanie pozwala połączyć odpowiednio dobrane przyłącza gwintowane ustawione względem siebie pod kątem prostym.

Oznaczenie BB informuje o rodzaju zakończeń złączki. Oba przyłącza mają gwint zewnętrzny BSP 1/2", dlatego podczas doboru należy zwrócić uwagę na kompatybilność współpracujących elementów oraz wymagany sposób wykonania połączenia.

Zastosowanie kolanka BB 90° BSP 1/2"

Złączka kolankowa BB BSP 1/2" służy do wykonywania połączeń kątowych pomiędzy elementami wyposażonymi w kompatybilne przyłącza gwintowane. Pozwala zmienić kierunek połączenia o 90° bez zmiany nominalnego rozmiaru gwintu pomiędzy obiema stronami kolanka.

Przy kompletowaniu elementów instalacji hydraulicznej można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Przed montażem należy potwierdzić zgodność przyłączy, sposobu uszczelnienia oraz parametrów roboczych z wymaganiami konkretnego układu.

Oznaczenia katalogowe XW 1/2", Rastelli-Raccordi, Cast, Parker i Vitillo

Kolanko BB 90° BSP 1/2" występuje pod oznaczeniem alternatywnym XW 1/2". Wśród podanych oznaczeń katalogowych znajdują się Rastelli-Raccordi 60.01.08.08, Cast 302404, Parker 8EMK4S oraz Vitillo LMG08. Dodatkowym symbolem identyfikacyjnym jest 1B9-08.

Numery referencyjne ułatwiają identyfikację złączki podczas wyszukiwania produktu i porównywania dostępnych wariantów. Przed zastosowaniem zamiennika należy sprawdzić zgodność gwintów BSP 1/2", kąta kolanka i konstrukcji przyłączy. Sam numer katalogowy nie zastępuje weryfikacji parametrów technicznych.

Najważniejsze cechy kolanka BB BSP 1/2"

  • Złączka kolankowa BB z dwoma gwintami zewnętrznymi.
  • Jednakowe gwinty BSP 1/2" po obu stronach.
  • Gwinty BSP równoległe (BSP parallel).
  • Kąt połączenia 90°.
  • Złącze kątowe typu 60.01.
  • Oznaczenie alternatywne XW 1/2".
  • Oznaczenie Rastelli-Raccordi 60.01.08.08.
  • Oznaczenie Cast 302404.
  • Oznaczenie Parker 8EMK4S.
  • Oznaczenie Vitillo LMG08.
  • Symbol 1B9-08.

FAQ – kolanko BB 90° BSP 1/2"

Jakie gwinty posiada kolanko BB BSP 1/2"?

Kolanko posiada dwa gwinty zewnętrzne BSP 1/2" o profilu równoległym.

Co oznacza BB w nazwie kolanka?

BB oznacza konstrukcję z dwoma przyłączami zakończonymi gwintami zewnętrznymi.

Czy kolanko BSP 1/2" jest redukcją gwintową?

Nie. Oba przyłącza posiadają jednakowy rozmiar gwintu BSP 1/2".

Jaki kąt ma złącze typu 60.01?

Przyłącza kolanka są ustawione względem siebie pod kątem 90°.

Czy gwint BSP równoległy określa sposób uszczelnienia?

Nie. Sposób uszczelnienia należy ustalić na podstawie konstrukcji współpracujących przyłączy.

Jakie oznaczenia katalogowe odpowiadają kolanku BB BSP 1/2"?

Podane oznaczenia to XW 1/2", Rastelli-Raccordi 60.01.08.08, Cast 302404, Parker 8EMK4S, Vitillo LMG08 oraz symbol 1B9-08.

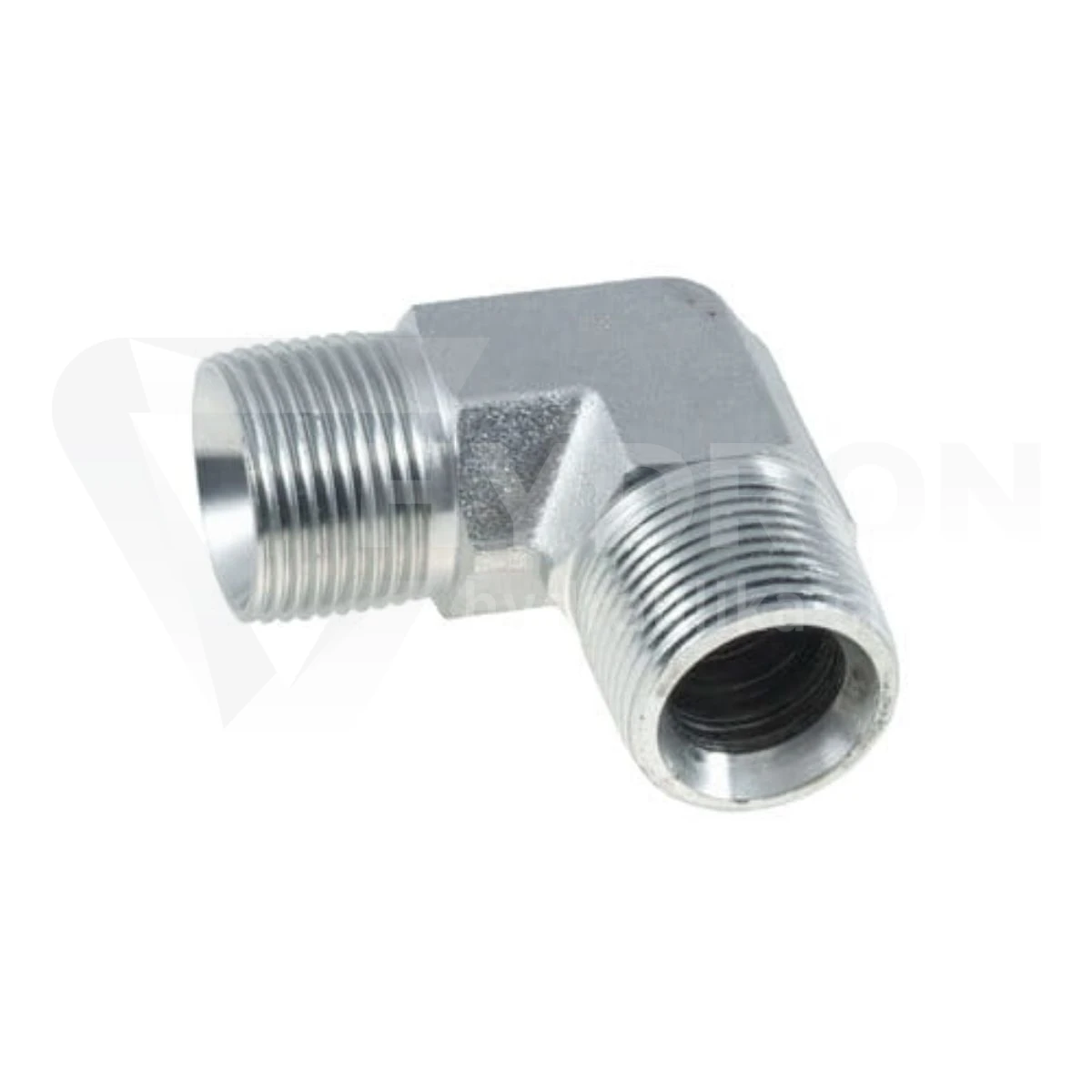

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
