Kolanko BB 90° BSP 1/4"
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: PN-143 1/4/1/4
Kod kreskowy: 5905009111892
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 1/4" BSP
- Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
- Rozmiar gwintu 2 1/4" BSP
- Rozmiar gwintu 2 w milimetrach 12,9-13,1zew./11,4-11,9wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 350 bar
- Norma wykonania Złącza BSP BS5200 / ISO 8434-6
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI 60.01.04.04
- Oznaczenie wg VITILLO LMG04
- Oznaczenie wg CAST 302402
- Oznaczenie wg PARKER ERMETO 4EMK4S
- Oznaczenie alternatywne 1B9-04
Opis
Kolanko BB 90° BSP 1/4" – złączka kątowa z gwintami zewnętrznymi
Kolanko BB 90° BSP 1/4" to złączka kolankowa wyposażona w dwa gwinty zewnętrzne BSP 1/4", ustawione względem siebie pod kątem prostym. Element umożliwia wykonanie połączenia kątowego z przyłączami gwintowanymi o jednakowym rozmiarze. Występuje również pod nazwami nypel 90 stopni BSP 1/4", złącze kolanowe BSP oraz złącze kątowe typu 60.01.
Złączka posiada gwinty BSP równoległe (BSP parallel). Konstrukcja BB oznacza dwa przyłącza z gwintami zewnętrznymi, natomiast kąt 90° pozwala zmienić kierunek prowadzenia połączenia. Produkt jest identyfikowany między innymi oznaczeniami Rastelli-Raccordi 60.01.04.04, Cast 302402, Parker 4EMK4S oraz Vitillo LMG04.

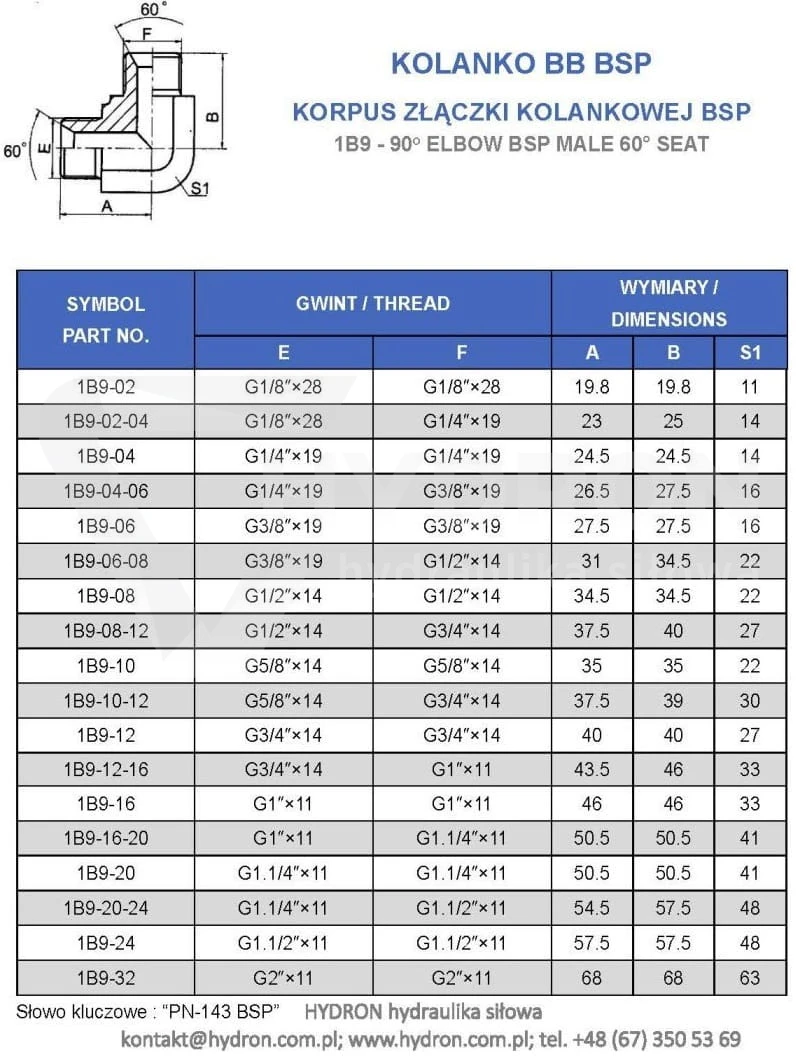

Parametry techniczne kolanka BB BSP 1/4"
| Parametr | Wartość |
|---|---|
| Nazwa produktu | Kolanko BB 90° BSP 1/4" |
| Rodzaj złączki | Kolankowa BB |
| Kąt kolanka | 90° |
| Gwint A | BSP 1/4", zewnętrzny |
| Gwint B | BSP 1/4", zewnętrzny |
| Rodzaj gwintu | BSP równoległy (BSP parallel) |
| Typ złącza | 60.01 |
| Oznaczenie alternatywne | XW 1/4" |
| Rastelli-Raccordi | 60.01.04.04 |
| Cast | 302402 |
| Parker | 4EMK4S |
| Vitillo | LMG04 |
| Symbol | 1B9-04 |
| Inna nazwa | Nypel 90 stopni BSP 1/4" |
Gwint BSP 1/4" – dwa jednakowe przyłącza zewnętrzne
W kolanku BB 90° BSP 1/4" zastosowano dwa gwinty rurowe BSP o jednakowym rozmiarze nominalnym. Są to gwinty równoległe, określane również jako BSP parallel. Przyłącza znajdują się na obu końcach złączki i umożliwiają zestawienie odpowiednio dopasowanych elementów gwintowanych.
Ponieważ oba gwinty mają rozmiar BSP 1/4", kolanko nie jest redukcją gwintową. Podczas doboru należy odróżnić gwint BSP równoległy od innych rodzajów gwintów rurowych oraz zweryfikować geometrię współpracujących przyłączy. Sam rozmiar gwintu nie określa sposobu uszczelnienia połączenia.
Złącze kątowe typu 60.01 – konstrukcja kolanka BB
Kolanko należy do grupy złączy kątowych typu 60.01. Oznaczenie BB wskazuje na konstrukcję z dwoma gwintami zewnętrznymi, natomiast układ przyłączy pod kątem 90° umożliwia zmianę kierunku połączenia bez stosowania redukcji gwintowej.
Podczas wymiany złączki należy sprawdzić zarówno rodzaj gwintu, jak i typ korpusu. Oznaczenia katalogowe pomagają odnaleźć odpowiedni wariant, ale przed montażem należy potwierdzić zgodność wymiarów i konstrukcji zakończeń.
Zastosowanie kolanka BB 90° BSP 1/4"
Kolanko BB BSP 1/4" służy do wykonywania połączeń pod kątem prostym pomiędzy kompatybilnymi elementami wyposażonymi w przyłącza gwintowane. Konstrukcja kolankowa umożliwia zmianę kierunku prowadzenia połączenia, a jednakowy rozmiar gwintów pozwala zachować nominalny wymiar przyłączy po obu stronach.
Przy kompletowaniu elementów instalacji hydraulicznej można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Przed zastosowaniem złączki należy potwierdzić zgodność jej parametrów z wymaganiami technicznymi konkretnego układu.
Oznaczenia katalogowe Rastelli-Raccordi, Cast, Parker i Vitillo
Kolanko BB 90° BSP 1/4" występuje pod oznaczeniem alternatywnym XW 1/4". Wśród podanych oznaczeń katalogowych znajdują się Rastelli-Raccordi 60.01.04.04, Cast 302402, Parker 4EMK4S i Vitillo LMG04. Dodatkowym symbolem produktu jest 1B9-04.
Numery katalogowe ułatwiają identyfikację wariantu i porównywanie złączek oferowanych przez różnych dostawców. Przy doborze zamiennika należy potwierdzić zgodność gwintów BSP 1/4", kąta 90° oraz konstrukcji przyłączy.
Najważniejsze cechy kolanka BB BSP 1/4"
- Kolanko BB z dwoma gwintami zewnętrznymi.
- Jednakowe gwinty BSP 1/4" po obu stronach.
- Gwint BSP równoległy (BSP parallel).
- Kąt połączenia 90°.
- Złącze kątowe typu 60.01.
- Oznaczenie alternatywne XW 1/4".
- Oznaczenie Rastelli-Raccordi 60.01.04.04.
- Oznaczenie Cast 302402.
- Oznaczenie Parker 4EMK4S.
- Oznaczenie Vitillo LMG04.
- Symbol 1B9-04.
FAQ – kolanko BB 90° BSP 1/4"
Jakie gwinty posiada kolanko BB BSP 1/4"?
Kolanko posiada dwa gwinty zewnętrzne BSP 1/4" o profilu równoległym.
Co oznacza BB w nazwie kolanka BSP?
BB oznacza konstrukcję z dwoma przyłączami zakończonymi gwintami zewnętrznymi.
Czy kolanko BSP 1/4" jest redukcją gwintową?
Nie. Oba przyłącza mają jednakowy rozmiar gwintu BSP 1/4".
Jaki kąt ma złącze typu 60.01?
Przyłącza kolanka są ustawione względem siebie pod kątem 90°.
Czy gwint BSP równoległy określa sposób uszczelnienia?
Nie. Rodzaj gwintu nie wystarcza do określenia sposobu uszczelnienia. Należy sprawdzić konstrukcję współpracujących przyłączy.
Jakie oznaczenia katalogowe odpowiadają kolanku BB BSP 1/4"?
Podane oznaczenia to XW 1/4", Rastelli-Raccordi 60.01.04.04, Cast 302402, Parker 4EMK4S, Vitillo LMG04 oraz symbol 1B9-04.

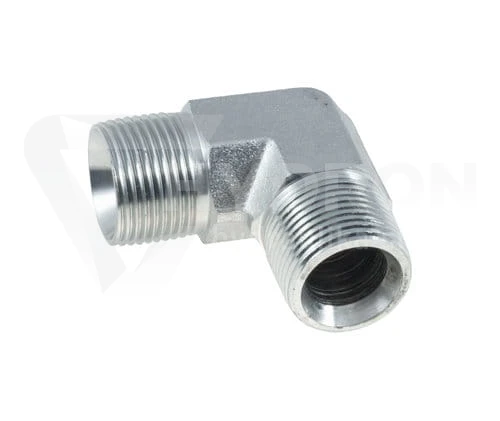

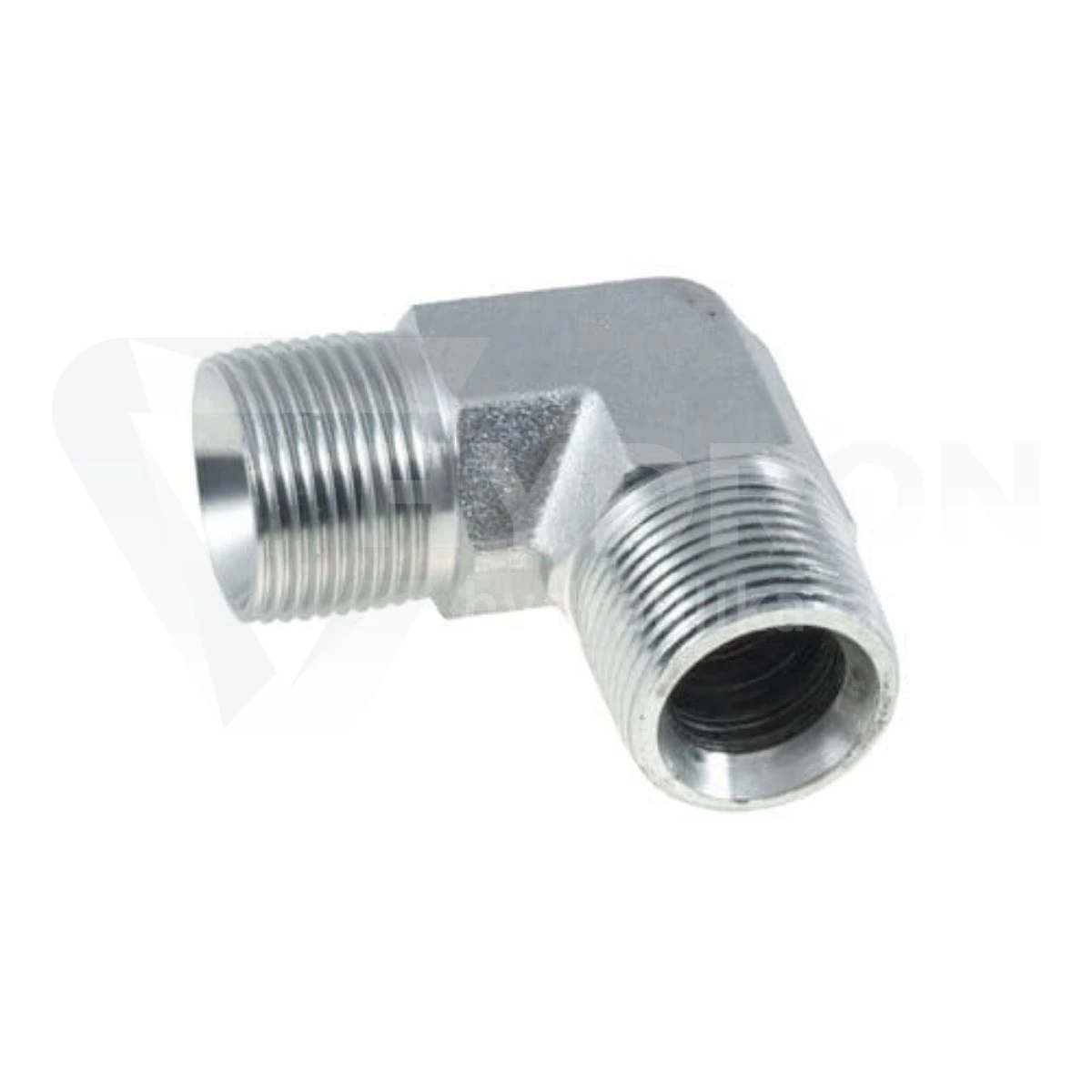

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
