Kolanko BB 90° BSP 1/8"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 20,42 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

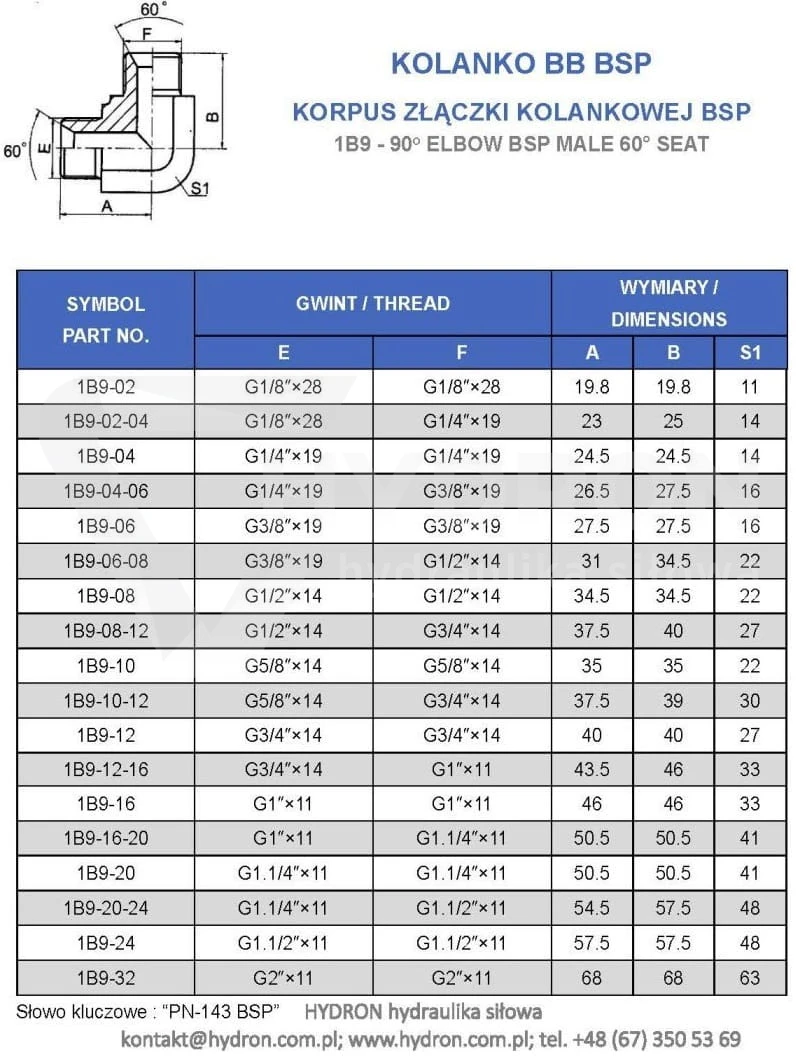

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1/8" BSP
  • Rozmiar gwintu 1 w milimetrach 9,3-9,7zew./8,5-8,9 wew.
  • Rozmiar gwintu 2 1/8" BSP
  • Rozmiar gwintu 2 w milimetrach 9,7-9,9zew./8,2-8,6 wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 350 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LMG02
  • Oznaczenie wg CAST 302401
  • Oznaczenie wg PARKER ERMETO 2EMK4S
  • Oznaczenie alternatywne 1B9-02

Opis

Kolanko BB 90° BSP 1/8" – złączka kolankowa z gwintami zewnętrznymi

Kolanko BB 90° BSP 1/8" to złączka kątowa wyposażona w dwa gwinty zewnętrzne BSP 1/8", ustawione względem siebie pod kątem prostym. Element umożliwia wykonanie połączenia gwintowanego ze zmianą kierunku o 90°. Złączka jest określana również jako nypel 90 stopni BSP 1/8" oraz złącze kolanowe typu 60.01.

Oba przyłącza posiadają gwint BSP równoległy (BSP parallel). Kolanko identyfikowane jest oznaczeniami katalogowymi Cast 302401, Parker 2EMK4S, Vitillo LMG02 oraz symbolem 1B9-02. Przy doborze elementu należy uwzględnić rodzaj gwintu, jego rozmiar oraz konstrukcję współpracujących przyłączy.

Parametry techniczne kolanka BB BSP 1/8"

Parametr Wartość
Nazwa produktu Kolanko BB 90° BSP 1/8"
Rodzaj złączki Kolankowa BB
Kąt kolanka 90°
Gwint A BSP 1/8", zewnętrzny
Gwint B BSP 1/8", zewnętrzny
Rodzaj gwintu BSP równoległy (BSP parallel)
Typ złącza kątowego 60.01
Oznaczenie Cast 302401
Oznaczenie Parker 2EMK4S
Oznaczenie Vitillo LMG02
Symbol 1B9-02
Inna nazwa Nypel 90 stopni BSP 1/8"

Gwint BSP 1/8" – dwa przyłącza zewnętrzne

Kolanko BB BSP 1/8" posiada dwa jednakowe gwinty zewnętrzne. Oznaczenie BSP określa rodzaj gwintu rurowego, natomiast 1/8" wskazuje jego rozmiar nominalny. W prezentowanym produkcie zastosowano gwint równoległy, określany również jako BSP parallel.

Przyłącza mają identyczny rozmiar, dlatego kolanko nie pełni funkcji redukcji gwintowej. Podczas doboru należy sprawdzić zgodność gwintów z elementami współpracującymi. Należy również zweryfikować sposób uszczelnienia, ponieważ sam rodzaj gwintu BSP równoległego nie określa pełnej konstrukcji połączenia.

Złącze kątowe typu 60.01 – konstrukcja kolanka BB 90°

Złączka należy do grupy złączy kątowych typu 60.01. Jej konstrukcja umożliwia wykonanie połączenia pod kątem 90° pomiędzy dwoma odpowiednio dopasowanymi przyłączami gwintowanymi. Oznaczenie BB informuje o zastosowaniu dwóch zakończeń z gwintami zewnętrznymi.

Kolanko można identyfikować zarówno na podstawie wymiaru BSP 1/8", jak i oznaczeń katalogowych poszczególnych producentów. Przy wymianie elementu należy sprawdzić zgodność konstrukcji złączki, a nie wyłącznie podobieństwo jej wyglądu.

Zastosowanie kolanka BB 90° BSP 1/8"

Kolanko BB 90° BSP 1/8" służy do wykonywania połączeń kątowych pomiędzy kompatybilnymi elementami z przyłączami gwintowanymi. Kąt 90° pozwala zmienić kierunek połączenia, a dwa gwinty zewnętrzne umożliwiają zestawienie odpowiednio dobranych zakończeń BSP.

Przy kompletowaniu elementów instalacji hydraulicznej można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Przed zastosowaniem złączki należy potwierdzić jej zgodność z wymaganiami technicznymi konkretnego układu, w tym dopuszczalnymi warunkami pracy.

Oznaczenia katalogowe Cast, Parker i Vitillo

Kolanko BB 90° BSP 1/8" posiada oznaczenie Cast 302401, Parker 2EMK4S oraz Vitillo LMG02. Dodatkowym symbolem identyfikacyjnym jest 1B9-02. Oznaczenia te mogą ułatwić wyszukiwanie właściwego wariantu złączki w dokumentacji katalogowej oraz podczas porównywania produktów różnych dostawców.

Przy stosowaniu zamienników należy potwierdzić zgodność gwintów BSP 1/8", kąta kolanka oraz konstrukcji przyłączy. Numery referencyjne stanowią pomoc w identyfikacji produktu, ale nie zastępują weryfikacji jego parametrów technicznych.

Najważniejsze cechy kolanka BB BSP 1/8"

  • Złączka kolankowa BB z dwoma gwintami zewnętrznymi.
  • Jednakowe gwinty BSP 1/8" po obu stronach.
  • Gwint BSP równoległy (BSP parallel).
  • Kąt połączenia 90°.
  • Złącze kątowe typu 60.01.
  • Oznaczenie Cast 302401.
  • Oznaczenie Parker 2EMK4S.
  • Oznaczenie Vitillo LMG02.
  • Symbol 1B9-02.
  • Inna nazwa: nypel 90 stopni BSP 1/8".

FAQ – kolanko BB 90° BSP 1/8"

Jakie gwinty posiada kolanko BB BSP 1/8"?

Kolanko posiada dwa gwinty zewnętrzne BSP 1/8" o profilu równoległym.

Co oznacza BB w nazwie kolanka?

BB oznacza konstrukcję z dwoma przyłączami zakończonymi gwintami zewnętrznymi.

Czy kolanko BSP 1/8" jest redukcją gwintową?

Nie. Oba przyłącza mają jednakowy rozmiar BSP 1/8".

Jaki kąt ma kolanko typu 60.01?

Przyłącza kolanka są ustawione względem siebie pod kątem 90°.

Czy gwint BSP równoległy określa sposób uszczelnienia?

Nie. Rodzaj gwintu nie wystarcza do określenia sposobu uszczelnienia. Należy sprawdzić konstrukcję współpracujących przyłączy.

Jakie oznaczenia katalogowe odpowiadają kolanku BB BSP 1/8"?

Podane oznaczenia to Cast 302401, Parker 2EMK4S, Vitillo LMG02 oraz symbol 1B9-02.

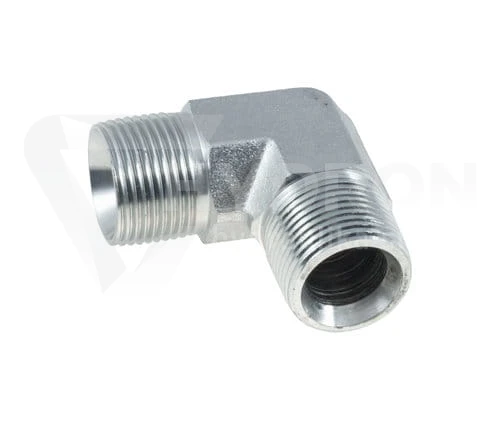

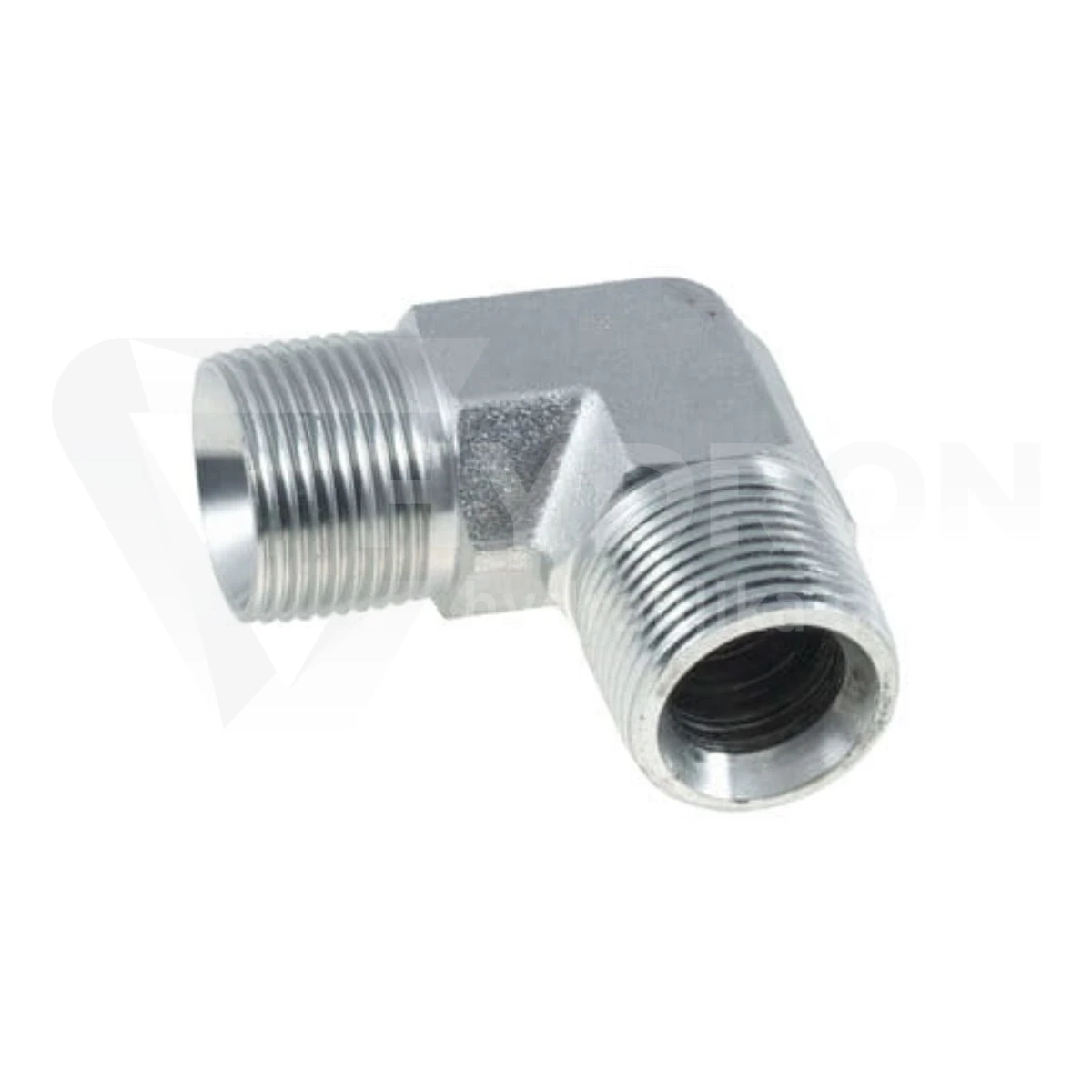

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
