Kolanko BB 90° JIC 9/16" UNF
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: PN-143 JIC 9/16 UNF
Kod kreskowy: 5905009124267
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu

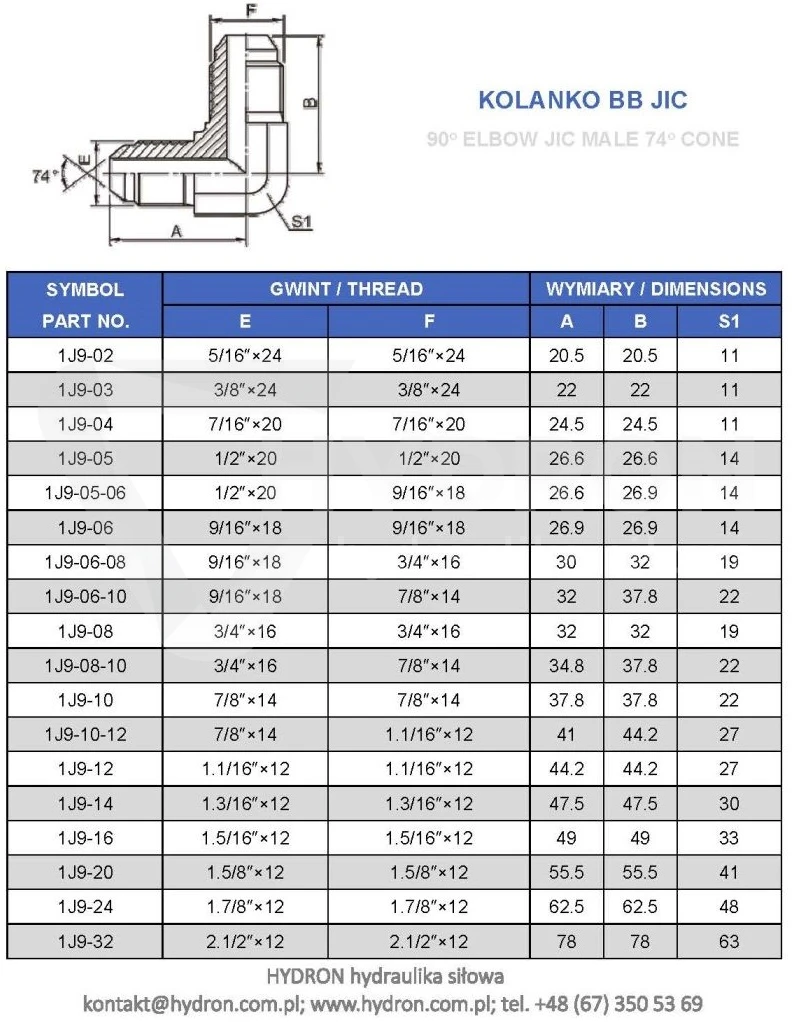

Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 9/16'' JIC
- Rozmiar gwintu 1 w milimetrach 14,0-14,3zew./12,7-13,0wew.
- Rozmiar gwintu 2 9/16" JIC
- Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 350 bar
- Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI ST.01.00.06
- Oznaczenie wg VITILLO LMJ06
- Oznaczenie wg CAST 202503.3
- Oznaczenie wg PARKER ERMETO 6EMTXS
- Oznaczenie alternatywne 1J9-06
Opis
Kolanko BB 90° JIC 9/16" UNF
Kolanko BB 90° JIC 9/16" UNF to złączka kątowa wyposażona w dwa jednakowe przyłącza zewnętrzne JIC z gwintem 9/16" UNF. Korpus kolankowy umożliwia wykonanie połączenia pod kątem prostym pomiędzy kompatybilnymi zakończeniami gwintowanymi. Produkt należy do grupy złączy typu ST.01 i jest określany również jako nypel 90 stopni JIC lub Equal elbow.
Konstrukcja BB oznacza dwa gwinty zewnętrzne. W tym wariancie oba przyłącza mają identyczny rozmiar 9/16" UNF, dlatego kolanko pozwala zmienić kierunek połączenia bez redukcji wymiaru gwintu. Do identyfikacji produktu służą oznaczenia XW 9/16" UNF, Rastelli-Raccordi ST.01.00.06, Cast 202503.3, Vitillo LMJ06, Parker 6EMTXS oraz 1J9-06.
Parametry techniczne kolanka BB JIC 9/16" UNF
| Parametr | Wartość |
|---|---|
| Nazwa produktu | Kolanko BB 90° JIC 9/16" UNF |
| Rodzaj elementu | Korpus złącza kolanowego, Equal elbow |
| Konstrukcja | BB, dwa gwinty zewnętrzne |
| Kąt kolanka | 90° |
| Przyłącze A | JIC 9/16" UNF, zewnętrzne |
| Przyłącze B | JIC 9/16" UNF, zewnętrzne |
| System przyłączy | JIC |
| Rodzaj gwintu | UNF |
| Typ złącza kątowego | ST.01 |
| Oznaczenie alternatywne | XW 9/16" UNF |
| Rastelli-Raccordi | ST.01.00.06 |
| Cast | 202503.3 |
| Vitillo | LMJ06 |
| Parker | 6EMTXS |
| Dodatkowe oznaczenie | 1J9-06 |
| Inna nazwa | Nypel 90 stopni JIC |
Gwint JIC 9/16" UNF – na co zwrócić uwagę podczas doboru?
Kolanko posiada dwa przyłącza JIC z gwintem zewnętrznym 9/16" UNF. Oznaczenie UNF określa rodzaj gwintu, natomiast JIC identyfikuje system przyłącza. Przy dobieraniu współpracujących elementów należy uwzględnić zarówno rozmiar gwintu, jak i konstrukcję zakończenia.
Zgodność nominalnego wymiaru gwintu nie jest wystarczającym kryterium doboru. Należy również sprawdzić geometrię powierzchni współpracujących oraz sposób uszczelnienia. Ma to szczególne znaczenie podczas zastępowania złączki elementem o podobnym wyglądzie, ale innym systemie przyłącza.
Konstrukcja Equal elbow – kolanko BB bez redukcji gwintu
Określenie Equal elbow odnosi się do złącza kolanowego z jednakowymi przyłączami. W prezentowanym produkcie oba zakończenia mają gwint zewnętrzny 9/16" UNF. Są ustawione względem siebie pod kątem 90°, co umożliwia wykonanie połączenia kątowego pomiędzy kompatybilnymi elementami.
Kolanko BB nie zmienia nominalnego rozmiaru gwintu pomiędzy przyłączami. Należy odróżnić je od kolanek redukcyjnych oraz elementów z gwintami wewnętrznymi. Właściwa identyfikacja rodzaju zakończeń ułatwia dobór odpowiedniej złączki.
Zastosowanie kolanka BB 90° JIC 9/16" UNF
Kolanko BB JIC 9/16" UNF umożliwia wykonanie połączenia pod kątem 90° pomiędzy odpowiednio dopasowanymi przyłączami JIC. Może stanowić element połączenia w instalacji hydraulicznej, pod warunkiem potwierdzenia zgodności jego konstrukcji i parametrów roboczych z wymaganiami układu.
Przy kompletowaniu instalacji można sprawdzić również węże hydrauliczne dostępne w sklepie HYDRON. Podczas doboru wszystkich elementów połączenia należy zwrócić uwagę na system przyłączy, rodzaj gwintu oraz wymagany sposób uszczelnienia.
Typ ST.01 – identyfikacja korpusu złącza kolanowego
Kolanko należy do grupy złączy kątowych typu ST.01. Jego charakterystyczne cechy to dwa jednakowe przyłącza zewnętrzne JIC 9/16" UNF oraz wzajemne ustawienie zakończeń pod kątem 90°. Produkt jest również określany jako nypel 90 stopni.
Przy wyszukiwaniu odpowiedniego wariantu warto porównać typ złącza oraz oznaczenia katalogowe. Pozwala to ograniczyć ryzyko pomylenia kolanek o różnych rozmiarach gwintu lub odmiennych konstrukcjach zakończeń.
Oznaczenia katalogowe Rastelli-Raccordi, Cast, Vitillo i Parker
Kolanko BB 90° JIC 9/16" UNF posiada oznaczenie alternatywne XW 9/16" UNF. Podane numery katalogowe to Rastelli-Raccordi ST.01.00.06, Cast 202503.3, Vitillo LMJ06 oraz Parker 6EMTXS. Dodatkowym symbolem jest 1J9-06.
Oznaczenia referencyjne ułatwiają identyfikację złączki podczas wyszukiwania części. Przy doborze odpowiednika należy jednak potwierdzić zgodność systemu JIC, gwintu 9/16" UNF, konstrukcji korpusu i zakończeń.
Najważniejsze cechy kolanka BB JIC 9/16" UNF
- Dwa gwinty zewnętrzne 9/16" UNF.
- System przyłączy JIC.
- Konstrukcja kolankowa o kącie 90°.
- Jednakowe zakończenia typu Equal elbow.
- Złącze kątowe typu ST.01.
- Oznaczenie alternatywne XW 9/16" UNF.
- Oznaczenie Rastelli-Raccordi ST.01.00.06.
- Oznaczenie Cast 202503.3.
- Oznaczenie Vitillo LMJ06.
- Oznaczenie Parker 6EMTXS.
- Dodatkowy symbol 1J9-06.
FAQ – kolanko BB 90° JIC 9/16" UNF
Jakie gwinty posiada kolanko BB JIC 9/16" UNF?
Kolanko posiada dwa gwinty zewnętrzne 9/16" UNF w systemie przyłączy JIC.
Co oznacza BB w nazwie kolanka?
BB oznacza dwa przyłącza zakończone gwintami zewnętrznymi.
Czy kolanko JIC 9/16" UNF jest redukcją?
Nie. Oba zakończenia mają jednakowy rozmiar gwintu 9/16" UNF.
Co oznacza Equal elbow?
Equal elbow to określenie kolanka z jednakowymi przyłączami. W tym produkcie oba zakończenia mają gwint zewnętrzny JIC 9/16" UNF.
Czy gwint 9/16" UNF wystarcza do identyfikacji złączki?
Nie. Należy również uwzględnić system JIC, konstrukcję zakończeń i sposób uszczelnienia współpracujących elementów.
Jakie oznaczenia katalogowe ma kolanko BB JIC 9/16" UNF?
Podane oznaczenia to XW 9/16" UNF, Rastelli-Raccordi ST.01.00.06, Cast 202503.3, Vitillo LMJ06, Parker 6EMTXS oraz 1J9-06.

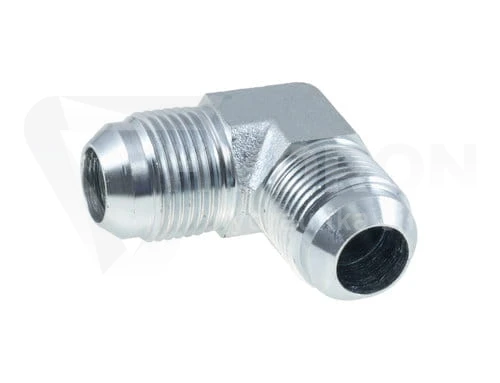

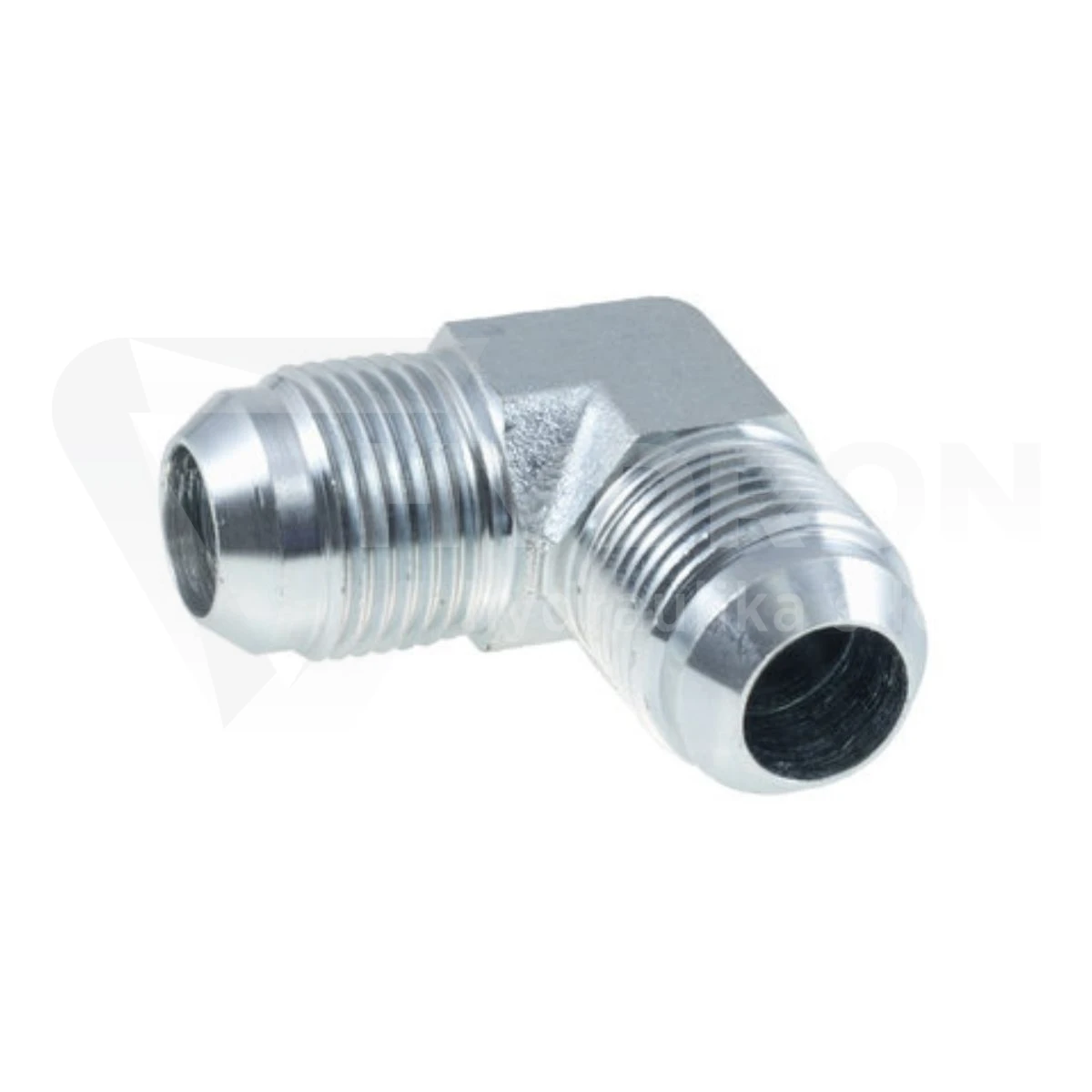

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
