Kolanko BB 90° JIC 7/16" UNF

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 15,97 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 7/16'' JIC
  • Rozmiar gwintu 1 w milimetrach 10,9-11,1zew./9,7-10,0wew.
  • Rozmiar gwintu 2 7/16 JIC
  • Rozmiar gwintu 2 w milimetrach 10,9-11,1zew./9,7-10,0wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 350 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI ST.01.00.04
  • Oznaczenie wg VITILLO LMJ04
  • Oznaczenie wg CAST 202501.3
  • Oznaczenie wg PARKER ERMETO 4EMTXS
  • Oznaczenie alternatywne 1J9-04

Opis

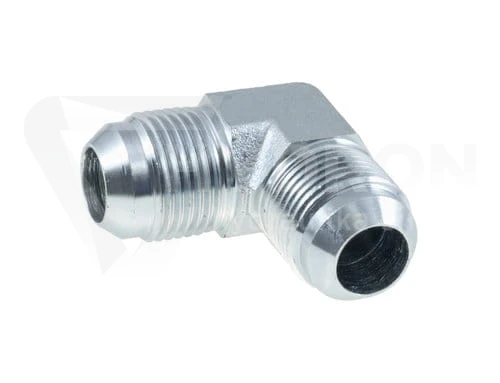

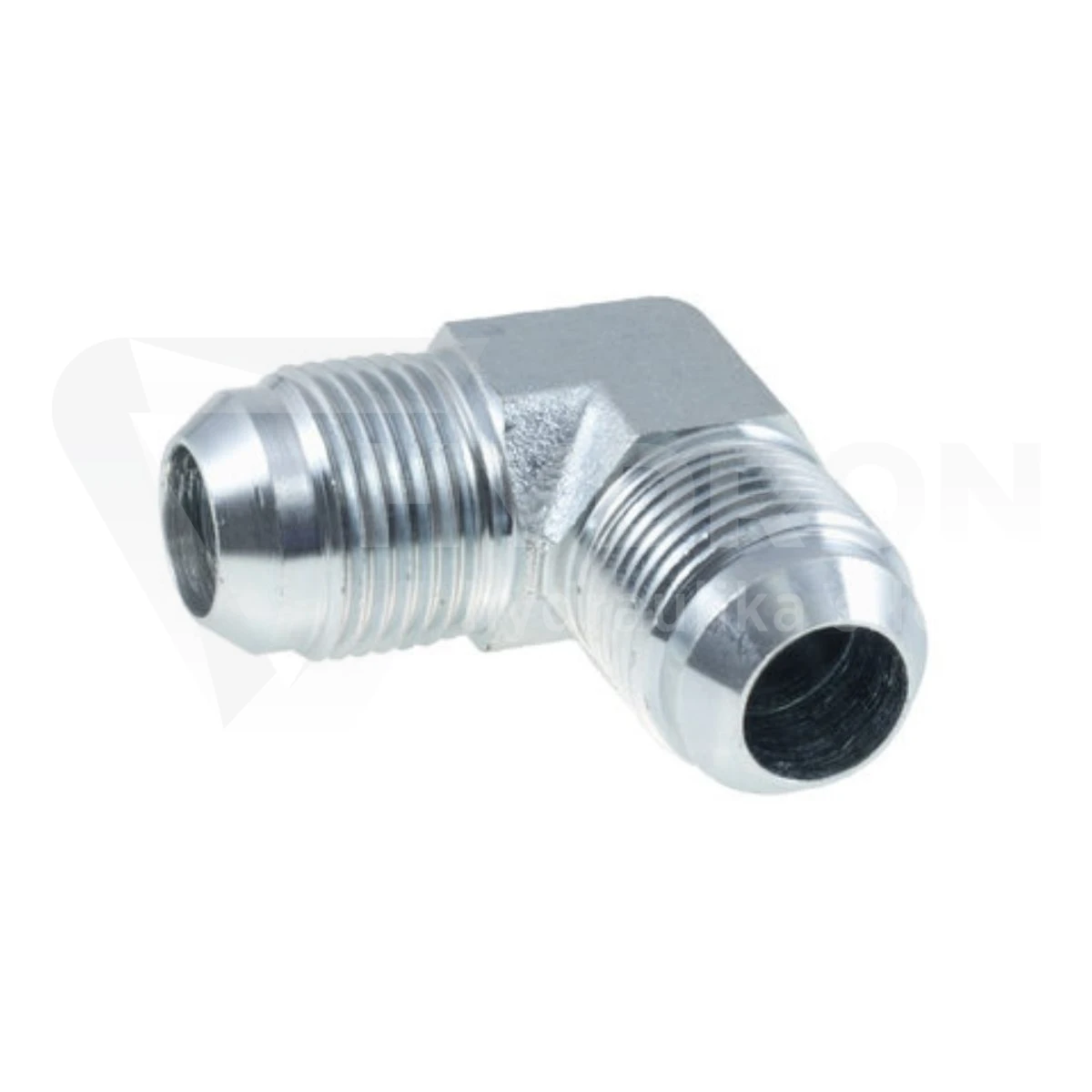

Kolanko hydrauliczne BB 90° JIC 7/16" UNF

Kolanko hydrauliczne BB 90° JIC 7/16" UNF to złącze kątowe wyposażone w dwa gwinty zewnętrzne 7/16" UNF w systemie JIC. Element przeznaczony jest do łączenia przewodów hydraulicznych oraz wykonywania połączeń pod kątem 90°. Konstrukcja z jednakowymi przyłączami, określana jako Equal elbow, umożliwia zmianę kierunku połączenia bez redukcji rozmiaru gwintu.

Kolanko BB JIC 7/16" UNF znajduje zastosowanie w układach hydrauliki siłowej, w tym w instalacjach wysokociśnieniowych, a także w układach pneumatycznych. Jest wykorzystywane w zastosowaniach przemysłowych, motoryzacyjnych oraz w maszynach budowlanych. Przy prawidłowym doborze współpracujących przyłączy umożliwia wykonanie szczelnego połączenia. Produkt należy do grupy złączy kątowych typu ST.01 i występuje również pod nazwą nypel 90 stopni JIC.

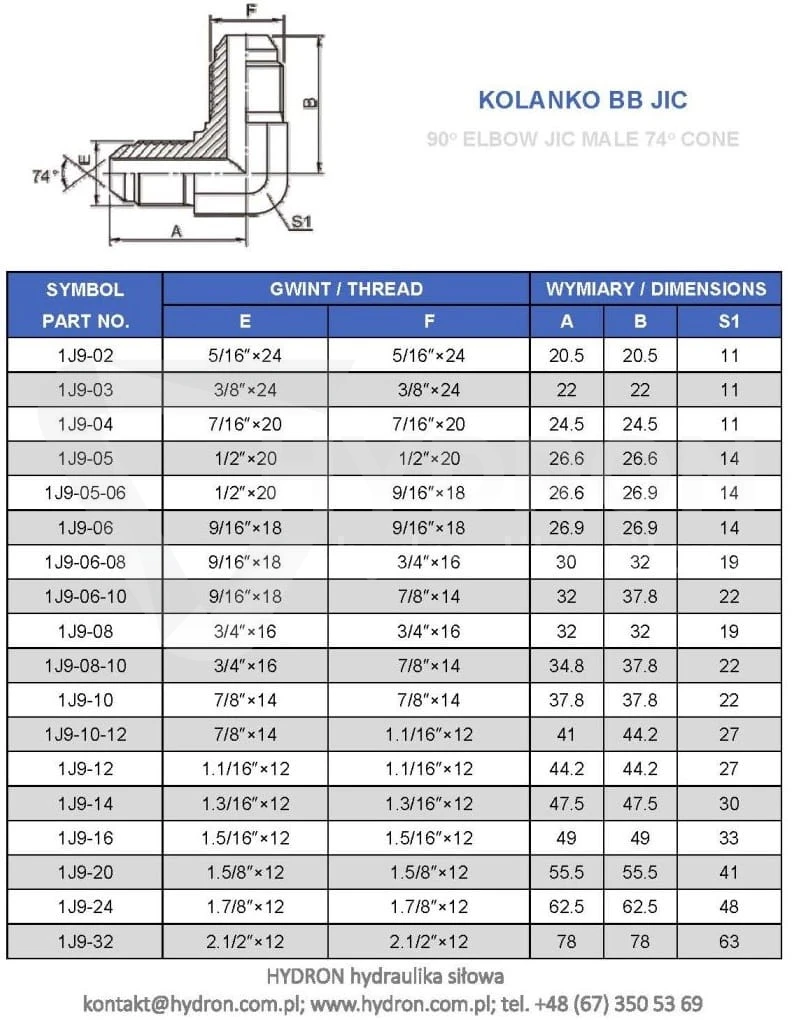

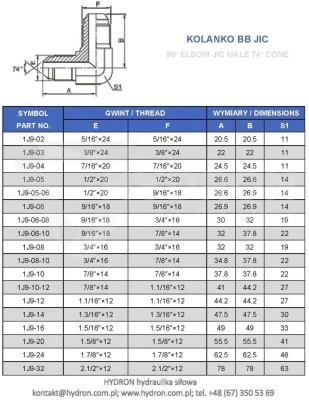

Parametry techniczne kolanka BB JIC 7/16" UNF

Parametr Wartość
Nazwa produktuKolanko hydrauliczne BB 90° JIC 7/16" UNF
Rodzaj elementuKorpus złącza kolanowego, Equal elbow
KonstrukcjaBB, dwa gwinty zewnętrzne
Kąt kolanka90°
Przyłącze AJIC 7/16" UNF, zewnętrzne
Przyłącze BJIC 7/16" UNF, zewnętrzne
System przyłączyJIC
Rodzaj gwintuUNF
Typ złącza kątowegoST.01
Oznaczenie alternatywneXW 7/16" UNF
Rastelli-RaccordiST.01.00.04
Cast202501.3
VitilloLMJ04
Parker4EMTXS
Dodatkowe oznaczenie1J9-04
ZastosowanieHydraulika siłowa, pneumatyka

Budowa kolanka JIC 7/16" UNF – dwa gwinty zewnętrzne

Kolanko posiada dwa jednakowe zakończenia z gwintami zewnętrznymi 7/16" UNF. Oznaczenie BB wskazuje na rodzaj przyłączy, natomiast kąt 90° określa wzajemne ustawienie ich osi. Dzięki takiej konstrukcji złączka umożliwia wykonanie połączenia kątowego pomiędzy odpowiednio dobranymi zakończeniami przewodów.

Określenie Equal elbow oznacza kolanko o jednakowych przyłączach. W prezentowanym wariancie oba gwinty mają ten sam rozmiar, dlatego element nie jest redukcją. Podczas wymiany należy zwrócić uwagę na zgodność systemu JIC oraz konstrukcję współpracujących zakończeń.

Gwint 7/16" UNF i system przyłączy JIC

W kolanku zastosowano przyłącza JIC z gwintem zewnętrznym 7/16" UNF. Oznaczenie UNF określa rodzaj gwintu, a JIC identyfikuje system połączenia. Przy doborze złączki należy uwzględnić oba oznaczenia, ponieważ sam rozmiar gwintu nie wystarcza do potwierdzenia kompatybilności elementów.

Istotna jest również zgodność powierzchni współpracujących oraz sposób uszczelnienia. Prawidłowy dobór przyłączy ma znaczenie szczególnie w instalacjach pracujących pod wysokim ciśnieniem. Przed montażem należy potwierdzić dopuszczalne parametry robocze złączki i pozostałych elementów układu.

Zastosowanie kolanka hydraulicznego BB 90° JIC 7/16" UNF

Kolanko JIC 7/16" UNF jest przeznaczone do łączenia przewodów w układach hydrauliki siłowej. Konstrukcja kątowa umożliwia zmianę kierunku połączenia o 90°, co pozwala odpowiednio poprowadzić połączenia pomiędzy kompatybilnymi zakończeniami przewodów.

Złączka znajduje zastosowanie w instalacjach przemysłowych, układach motoryzacyjnych oraz maszynach budowlanych. Może być również stosowana w odpowiednio dobranych układach pneumatycznych. W każdym przypadku konieczne jest potwierdzenie zgodności parametrów technicznych z wymaganiami instalacji.

Przy kompletowaniu elementów instalacji warto sprawdzić także węże hydrauliczne dostępne w ofercie HYDRON. Dobór elementów powinien uwzględniać rodzaj zakończeń, sposób uszczelnienia oraz warunki pracy całego układu.

Typ ST.01 – korpus złącza kolanowego Equal elbow

Prezentowane kolanko należy do grupy złączy kątowych typu ST.01. Korpus posiada dwa jednakowe przyłącza zewnętrzne JIC 7/16" UNF, ustawione względem siebie pod kątem prostym. Złączka jest również określana jako nypel 90 stopni.

Przy wyborze odpowiedniego wariantu należy sprawdzić typ złącza, rozmiar gwintu oraz konstrukcję zakończeń. Pozwala to odróżnić kolanko BB od innych elementów kątowych, które mogą mieć odmienne przyłącza.

Oznaczenia katalogowe Rastelli-Raccordi, Cast, Vitillo i Parker

Kolanko hydrauliczne BB 90° JIC 7/16" UNF występuje pod oznaczeniem alternatywnym XW 7/16" UNF. Podane numery katalogowe to Rastelli-Raccordi ST.01.00.04, Cast 202501.3, Vitillo LMJ04 oraz Parker 4EMTXS. Dodatkowym oznaczeniem jest 1J9-04.

Numery referencyjne pomagają identyfikować złączkę podczas wyszukiwania części i porównywania katalogów. Przy doborze zamiennika należy potwierdzić zgodność systemu JIC, gwintu 7/16" UNF oraz konstrukcji przyłączy.

Najważniejsze cechy kolanka BB JIC 7/16" UNF

  • Dwa gwinty zewnętrzne 7/16" UNF.
  • System przyłączy JIC.
  • Konstrukcja kolankowa o kącie 90°.
  • Jednakowe zakończenia typu Equal elbow.
  • Przeznaczenie do łączenia przewodów hydraulicznych.
  • Zastosowanie w układach hydraulicznych i pneumatycznych.
  • Złącze kątowe typu ST.01.
  • Oznaczenie alternatywne XW 7/16" UNF.
  • Oznaczenia katalogowe ST.01.00.04, 202501.3, LMJ04 i 4EMTXS.
  • Dodatkowy symbol 1J9-04.

FAQ – kolanko hydrauliczne BB 90° JIC 7/16" UNF

Jakie gwinty posiada kolanko BB JIC 7/16" UNF?

Kolanko posiada dwa gwinty zewnętrzne 7/16" UNF w systemie przyłączy JIC.

Do czego służy kolanko hydrauliczne BB 90°?

Służy do łączenia przewodów hydraulicznych oraz wykonywania połączeń pod kątem 90°.

Co oznacza Equal elbow?

Equal elbow oznacza kolanko z jednakowymi przyłączami. W tym produkcie oba zakończenia mają gwint zewnętrzny 7/16" UNF.

Czy kolanko JIC 7/16" UNF można stosować w pneumatyce?

Tak, produkt jest opisany jako przeznaczony również do układów pneumatycznych. Przed zastosowaniem należy potwierdzić zgodność przyłączy i parametrów pracy.

Czy kolanko BB JIC 7/16" UNF jest redukcją?

Nie. Oba przyłącza mają jednakowy rozmiar gwintu 7/16" UNF.

Jakie oznaczenia katalogowe ma kolanko BB JIC 7/16" UNF?

Podane oznaczenia to XW 7/16" UNF, Rastelli-Raccordi ST.01.00.04, Cast 202501.3, Vitillo LMJ04, Parker 4EMTXS oraz 1J9-04.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
