Kolanko BB 90° JIC 3/4" UNF
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: PN-143 JIC 3/4 UNF
Kod kreskowy: 5905009124236
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 3/4" JIC
- Rozmiar gwintu 1 w milimetrach 18,7-19,0zew./17,3-17,6wew.
- Rozmiar gwintu 2 3/4" JIC
- Rozmiar gwintu 2 w milimetrach 18,7-19,0zew./17,3-17,6wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 315 bar
- Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI ST.01.00.08
- Oznaczenie wg VITILLO LMJ08
- Oznaczenie wg CAST 202504.3
- Oznaczenie wg PARKER ERMETO 8EMTXS
- Oznaczenie alternatywne 1J9-08
Opis
Kolanko BB 90° JIC 3/4" UNF
Kolanko BB 90° JIC 3/4" UNF to złączka kolankowa wyposażona w dwa przyłącza zewnętrzne JIC z gwintem 3/4" UNF. Konstrukcja typu BB umożliwia wykonanie połączenia pod kątem 90° pomiędzy odpowiednio dopasowanymi elementami gwintowanymi. Produkt występuje również pod określeniami nypel 90 stopni JIC, kolanko UNF oraz korpus złącza kolanowego typu ST.01.
Oba zakończenia mają jednakowy rozmiar gwintu, dlatego kolanko nie pełni funkcji redukcji. Oznaczenie JIC identyfikuje system przyłączy, natomiast UNF określa rodzaj gwintu. Złączka jest opisywana także oznaczeniami XW 3/4" UNF, Rastelli-Raccordi ST.01.00.08, Cast 202504.3, Vitillo LMJ08, Parker 8EMTXS oraz 1J9-08.

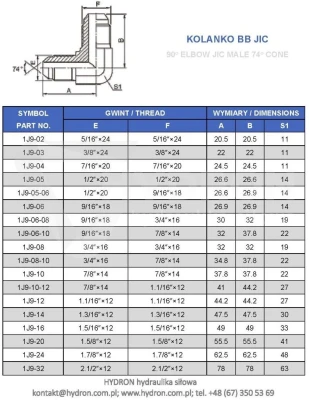

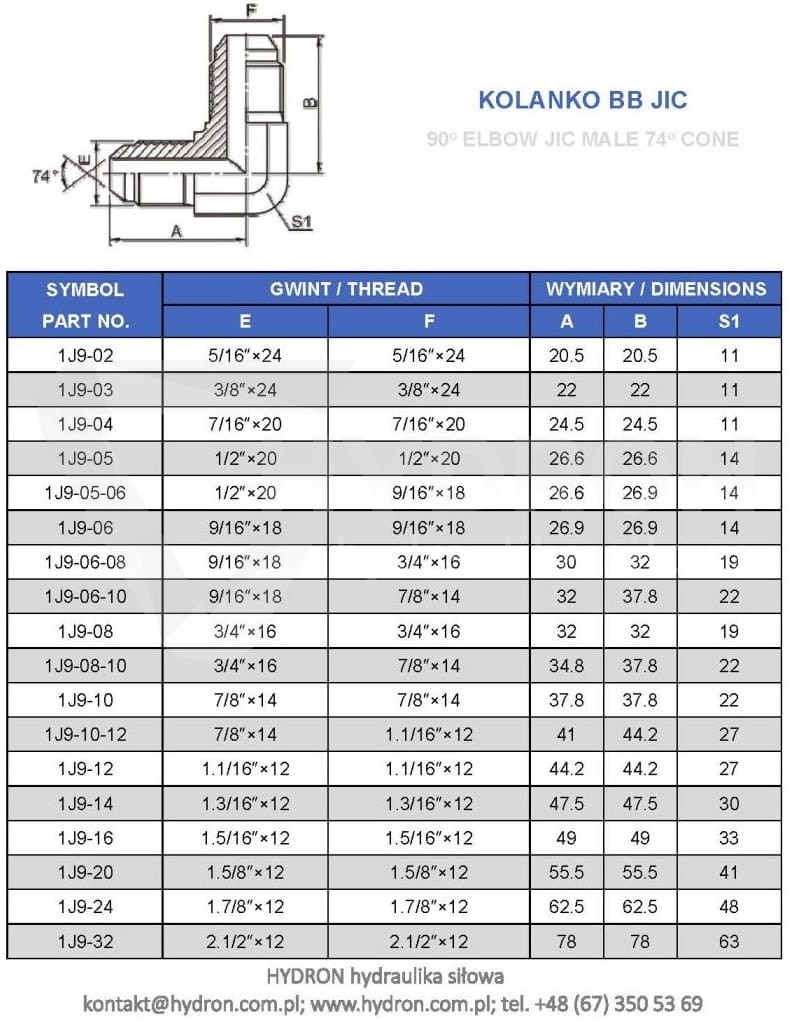

Parametry techniczne kolanka BB JIC 3/4" UNF
| Parametr | Wartość |
|---|---|
| Nazwa produktu | Kolanko BB 90° JIC 3/4" UNF |
| Rodzaj elementu | Korpus złącza kolanowego BB (Equal elbow) |
| Kąt kolanka | 90° |
| Przyłącze A | JIC 3/4" UNF, zewnętrzne |
| Przyłącze B | JIC 3/4" UNF, zewnętrzne |
| Rodzaj gwintu | UNF |
| System przyłącza | JIC |
| Typ złącza | ST.01 |
| Oznaczenie alternatywne | XW 3/4" UNF |
| Rastelli-Raccordi | ST.01.00.08 |
| Cast | 202504.3 |
| Vitillo | LMJ08 |
| Parker | 8EMTXS |
| Dodatkowe oznaczenie | 1J9-08 |
| Inna nazwa | Nypel 90 stopni JIC |
Przyłącza JIC 3/4" UNF – charakterystyka kolanka
Prezentowane kolanko posiada dwa przyłącza JIC z gwintem zewnętrznym UNF 3/4". Przyłącza znajdują się na końcach korpusu i są ustawione względem siebie pod kątem prostym. Jednakowy rozmiar zakończeń pozwala wykonać połączenie kątowe bez zmiany nominalnego rozmiaru gwintu.
Podczas doboru złączki należy rozróżnić oznaczenie systemu przyłącza JIC od oznaczenia gwintu UNF. Sam wymiar gwintu nie wystarcza do potwierdzenia zgodności połączenia. Należy również sprawdzić konstrukcję współpracujących zakończeń i sposób ich uszczelnienia.
Konstrukcja BB 90° – korpus złącza kolanowego Equal elbow
Określenie Equal elbow oznacza kolanko o jednakowych przyłączach. W prezentowanym wariancie oba zakończenia mają gwint zewnętrzny 3/4" UNF. Oznaczenie BB wskazuje na dwa gwinty zewnętrzne, a kąt 90° określa wzajemne ustawienie osi przyłączy.
Kolanko jest klasyfikowane jako złącze kątowe typu ST.01. Taka konstrukcja umożliwia zmianę kierunku połączenia gwintowanego z wykorzystaniem jednego elementu. Przy wymianie należy zweryfikować zarówno typ zakończeń, jak i ich rozmiar.
Zastosowanie kolanka BB 90° JIC 3/4" UNF
Kolanko BB JIC 3/4" UNF służy do wykonywania połączeń kątowych pomiędzy kompatybilnymi elementami wyposażonymi w odpowiednie przyłącza JIC. Umożliwia zmianę kierunku połączenia o 90° przy zachowaniu jednakowego rozmiaru gwintu po obu stronach korpusu.
Podczas kompletowania elementów układu hydraulicznego można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Przed montażem należy potwierdzić zgodność przyłączy oraz parametrów technicznych z wymaganiami konkretnej instalacji.
Oznaczenia katalogowe Rastelli-Raccordi, Cast, Vitillo i Parker
Kolanko BB 90° JIC 3/4" UNF można identyfikować za pomocą oznaczenia alternatywnego XW 3/4" UNF. Podane numery katalogowe to Rastelli-Raccordi ST.01.00.08, Cast 202504.3, Vitillo LMJ08 oraz Parker 8EMTXS. Dodatkowym oznaczeniem jest 1J9-08.
Oznaczenia referencyjne ułatwiają wyszukiwanie produktu i porównywanie wariantów złączek. Przy doborze zamiennika należy potwierdzić zgodność konstrukcji kolanka, systemu JIC, gwintu 3/4" UNF i rodzaju zakończeń. Zgodność numerów katalogowych nie zastępuje weryfikacji technicznej.
Najważniejsze cechy kolanka BB JIC 3/4" UNF
- Korpus złącza kolanowego typu Equal elbow.
- Dwa przyłącza zewnętrzne JIC 3/4" UNF.
- Jednakowy rozmiar gwintu po obu stronach.
- Konstrukcja kątowa 90°.
- Złącze typu ST.01.
- Oznaczenie alternatywne XW 3/4" UNF.
- Oznaczenie Rastelli-Raccordi ST.01.00.08.
- Oznaczenie Cast 202504.3.
- Oznaczenie Vitillo LMJ08.
- Oznaczenie Parker 8EMTXS.
- Dodatkowe oznaczenie 1J9-08.
FAQ – kolanko BB 90° JIC 3/4" UNF
Jakie gwinty posiada kolanko BB JIC 3/4" UNF?
Kolanko posiada dwa gwinty zewnętrzne 3/4" UNF w systemie przyłączy JIC.
Co oznacza BB w nazwie kolanka JIC?
BB oznacza dwa przyłącza z gwintami zewnętrznymi.
Czy kolanko JIC 3/4" UNF jest redukcją?
Nie. Oba zakończenia mają jednakowy nominalny rozmiar gwintu 3/4" UNF.
Jaki kąt ma złącze typu ST.01?
Prezentowane kolanko typu ST.01 ma przyłącza ustawione pod kątem 90°.
Czy oznaczenie UNF wystarcza do doboru złączki JIC?
Nie. Oprócz rozmiaru i rodzaju gwintu należy potwierdzić zgodność konstrukcji współpracujących przyłączy oraz sposobu uszczelnienia.
Jakie oznaczenia katalogowe podano dla kolanka BB JIC 3/4" UNF?
Podane oznaczenia to XW 3/4" UNF, Rastelli-Raccordi ST.01.00.08, Cast 202504.3, Vitillo LMJ08, Parker 8EMTXS oraz 1J9-08.

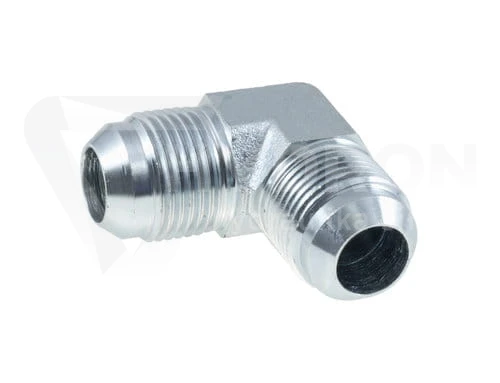

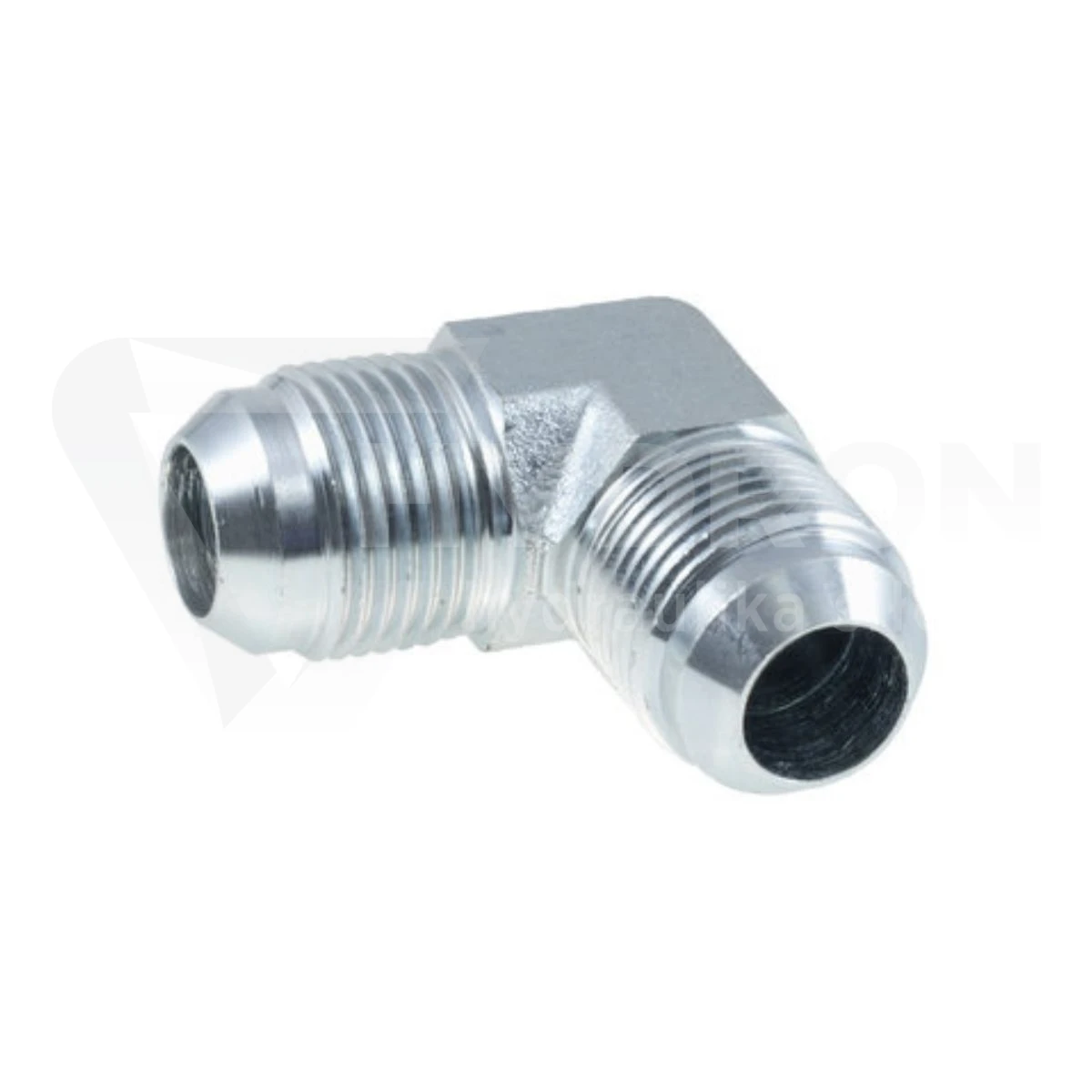

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
