Kolanko BB 90° JIC 7/8" UNF
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: PN-143 JIC 7/8 UNF
Kod kreskowy: 5905009124250
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 7/8" JIC
- Rozmiar gwintu 1 w milimetrach 22,0-22,2zew./20,2-20,5wew.
- Rozmiar gwintu 2 7/8" JIC
- Rozmiar gwintu 2 w milimetrach 22,0-22,2zew./20,2-20,5wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 250 bar
- Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI ST.01.00.10
- Oznaczenie wg VITILLO LMJ10
- Oznaczenie wg CAST 202505.3
- Oznaczenie wg PARKER ERMETO 10EMTXS
- Oznaczenie alternatywne 1J9-10
Opis

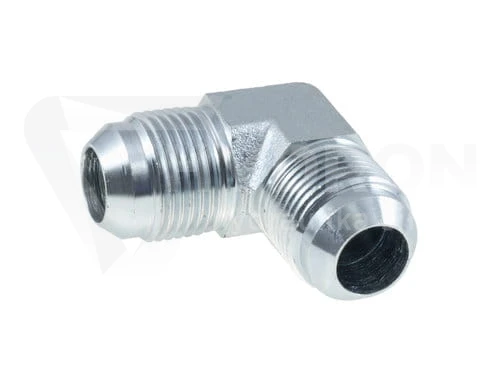

Kolanko BB 90° JIC 7/8" UNF
Kolanko BB 90° JIC 7/8" UNF to złączka kolankowa z dwoma jednakowymi przyłączami zewnętrznymi JIC, wyposażonymi w gwint 7/8" UNF. Konstrukcja umożliwia wykonanie połączenia pod kątem 90° pomiędzy kompatybilnymi elementami gwintowanymi. Produkt określany jest również jako nypel 90 stopni JIC, kolanko UNF oraz korpus złącza kolanowego Equal elbow.
Złączka należy do grupy złączy kątowych typu ST.01. Oba zakończenia mają jednakowy rozmiar gwintu, dzięki czemu element nie pełni funkcji redukcji. Do identyfikacji produktu służą oznaczenia XW 7/8" UNF, Rastelli-Raccordi ST.01.00.10, Cast 202505.3, Vitillo LMJ10, Parker 10EMTXS oraz symbol 1J9-10.

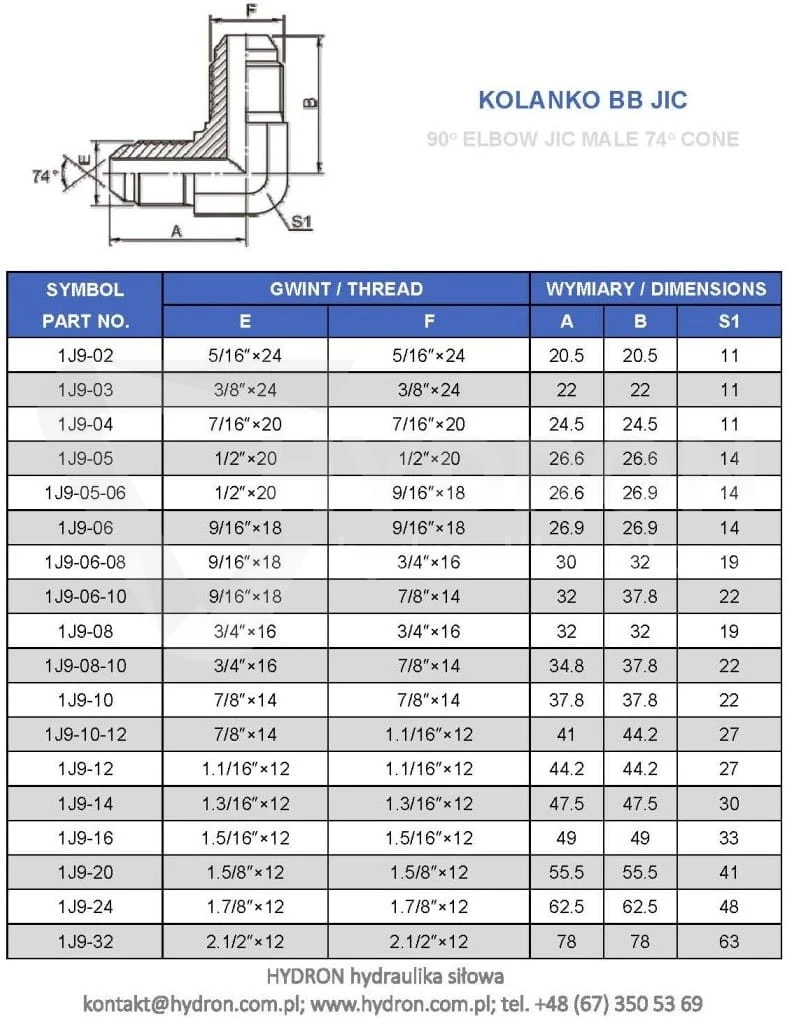

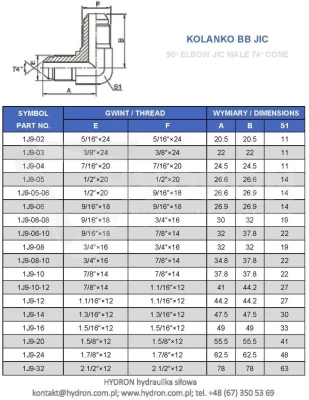

Parametry techniczne kolanka BB JIC 7/8" UNF
| Parametr | Wartość |
|---|---|
| Nazwa produktu | Kolanko BB 90° JIC 7/8" UNF |
| Rodzaj złączki | Kolankowa BB, Equal elbow |
| Kąt kolanka | 90° |
| Przyłącze A | JIC 7/8" UNF, zewnętrzne |
| Przyłącze B | JIC 7/8" UNF, zewnętrzne |
| System przyłączy | JIC |
| Rodzaj gwintu | UNF |
| Typ złącza kątowego | ST.01 |
| Oznaczenie alternatywne | XW 7/8" UNF |
| Rastelli-Raccordi | ST.01.00.10 |
| Cast | 202505.3 |
| Vitillo | LMJ10 |
| Parker | 10EMTXS |
| Dodatkowe oznaczenie | 1J9-10 |
| Inna nazwa | Nypel 90 stopni JIC |
Przyłącza JIC 7/8" UNF – charakterystyka i dobór gwintu
Kolanko wyposażono w dwa przyłącza JIC z gwintami zewnętrznymi 7/8" UNF. Oznaczenie UNF określa rodzaj gwintu, natomiast JIC identyfikuje system przyłącza. Oba zakończenia mają taki sam rozmiar, dlatego podczas montażu należy dobrać współpracujące elementy odpowiednie dla przyłączy JIC 7/8" UNF.
Sam rozmiar gwintu nie wystarcza do potwierdzenia zgodności połączenia. Istotna jest także konstrukcja powierzchni współpracujących oraz sposób uszczelnienia. Przy wymianie złączki należy sprawdzić zarówno oznaczenie JIC, jak i rozmiar gwintu UNF, zamiast kierować się wyłącznie podobieństwem wymiarów.
Korpus Equal elbow – dwa jednakowe zakończenia pod kątem 90°
Określenie Equal elbow odnosi się do kolanka o jednakowych przyłączach. W tym wariancie oba zakończenia mają gwint zewnętrzny 7/8" UNF. Oznaczenie BB wskazuje na dwa gwinty zewnętrzne, natomiast kąt 90° określa wzajemne ustawienie osi przyłączy.
Korpus należy do grupy złączy kątowych typu ST.01. Konstrukcja pozwala zmienić kierunek połączenia gwintowanego bez stosowania redukcji pomiędzy różnymi rozmiarami przyłączy. Podczas doboru należy uwzględnić również geometrię zakończeń współpracujących ze złączką.
Zastosowanie kolanka BB 90° JIC 7/8" UNF
Kolanko BB JIC 7/8" UNF służy do wykonywania połączeń kątowych pomiędzy kompatybilnymi elementami wyposażonymi w odpowiednie przyłącza JIC. Umożliwia zmianę kierunku połączenia o 90° przy zachowaniu jednakowego rozmiaru gwintu po obu stronach korpusu.
Przy kompletowaniu elementów układu hydraulicznego można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Przed zastosowaniem złączki należy potwierdzić zgodność przyłączy oraz parametrów roboczych z wymaganiami konkretnej instalacji.
Oznaczenia katalogowe Rastelli-Raccordi, Cast, Vitillo i Parker
Kolanko BB 90° JIC 7/8" UNF występuje pod oznaczeniem alternatywnym XW 7/8" UNF. Podane numery katalogowe to Rastelli-Raccordi ST.01.00.10, Cast 202505.3, Vitillo LMJ10 oraz Parker 10EMTXS. Dodatkowym oznaczeniem jest 1J9-10.
Numery katalogowe ułatwiają identyfikację produktu i wyszukiwanie odpowiednich wariantów złączek. Przy doborze zamiennika należy potwierdzić zgodność systemu JIC, gwintu 7/8" UNF, konstrukcji kolanka oraz rodzaju zakończeń.
Najważniejsze cechy kolanka BB JIC 7/8" UNF
- Korpus złącza kolanowego typu Equal elbow.
- Dwa przyłącza zewnętrzne JIC 7/8" UNF.
- Jednakowy rozmiar gwintu po obu stronach.
- Konstrukcja kątowa 90°.
- Złącze typu ST.01.
- Oznaczenie alternatywne XW 7/8" UNF.
- Oznaczenie Rastelli-Raccordi ST.01.00.10.
- Oznaczenie Cast 202505.3.
- Oznaczenie Vitillo LMJ10.
- Oznaczenie Parker 10EMTXS.
- Dodatkowe oznaczenie 1J9-10.
FAQ – kolanko BB 90° JIC 7/8" UNF
Jakie gwinty posiada kolanko BB JIC 7/8" UNF?
Kolanko posiada dwa gwinty zewnętrzne 7/8" UNF w systemie przyłączy JIC.
Co oznacza BB w nazwie kolanka JIC?
BB oznacza dwa przyłącza z gwintami zewnętrznymi.
Czy kolanko JIC 7/8" UNF jest redukcją?
Nie. Oba zakończenia mają jednakowy rozmiar gwintu 7/8" UNF.
Jaki kąt ma kolanko typu ST.01?
Prezentowane kolanko typu ST.01 ma przyłącza ustawione względem siebie pod kątem 90°.
Czy sam gwint 7/8" UNF wystarcza do doboru złączki?
Nie. Należy również sprawdzić zgodność systemu JIC, konstrukcji zakończeń oraz sposobu uszczelnienia.
Jakie oznaczenia katalogowe odpowiadają kolanku BB JIC 7/8" UNF?
Podane oznaczenia to XW 7/8" UNF, Rastelli-Raccordi ST.01.00.10, Cast 202505.3, Vitillo LMJ10, Parker 10EMTXS oraz 1J9-10.

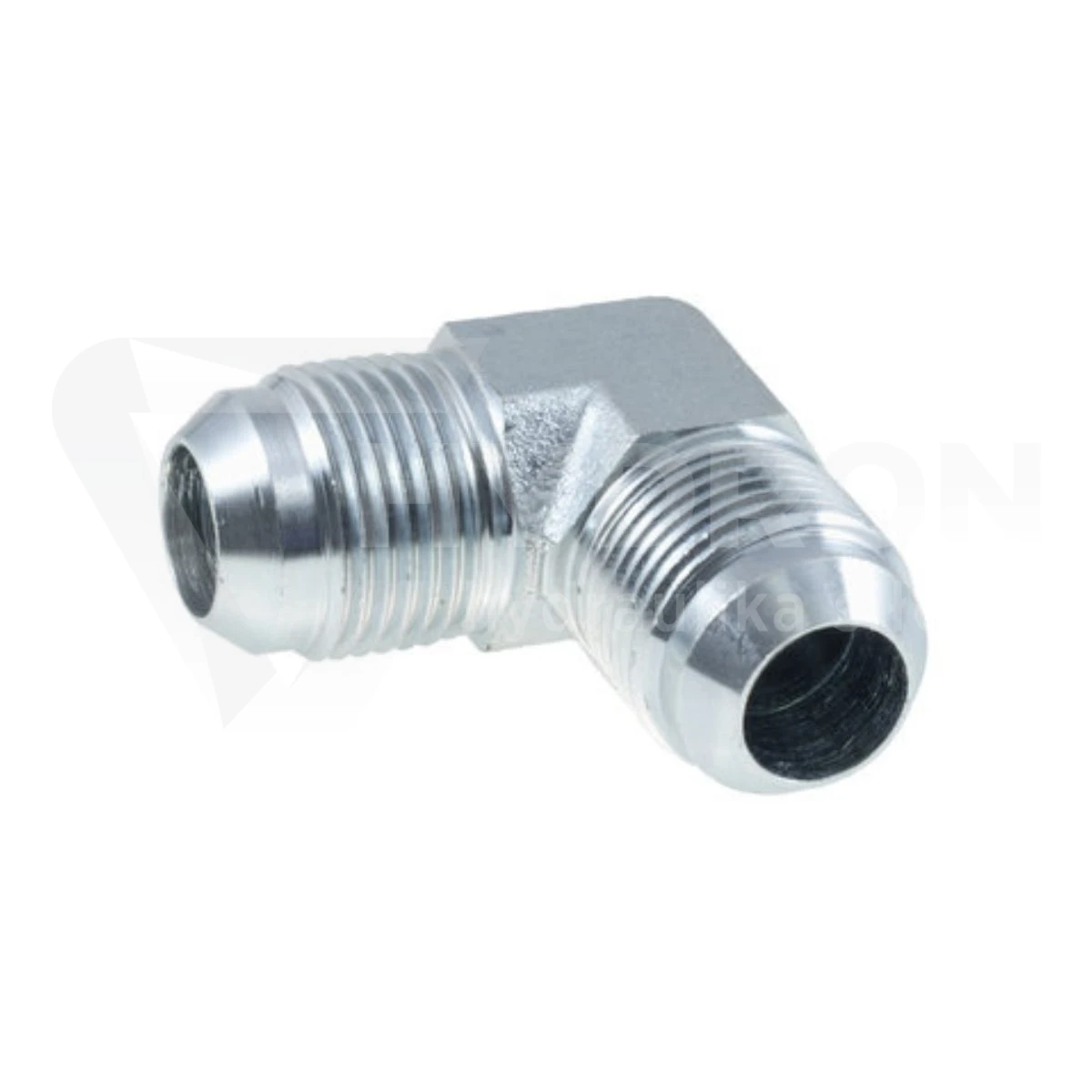

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
