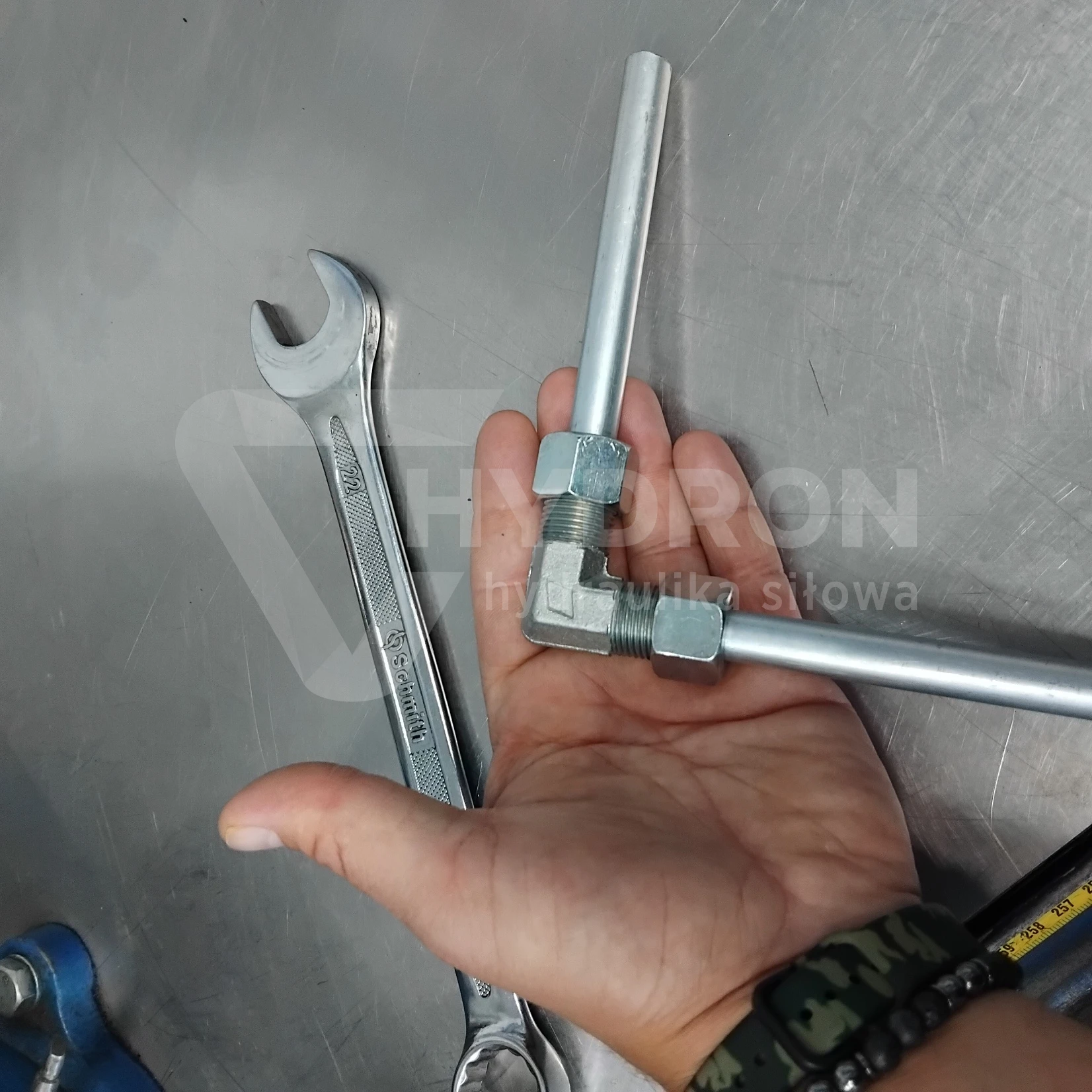

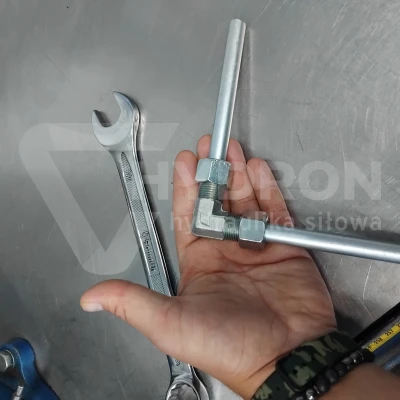

Kolanko BB 90° M30X2 20S stal nierdzewna 1.4571

Przejdź do sekcji Opinie

220,21 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja od 2 do 14 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M30x2
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

Kolanko BB 90° M30x2 20S stal nierdzewna 1.4571 komplet

Kolanko BB 90° M30x2 20S ze stali nierdzewnej 1.4571 w komplecie to gotowy zestaw do wykonania połączenia dwóch rur o średnicy zewnętrznej 20 mm w ciężkiej serii S pod kątem 90°.

Produkt sprzedawany jest jako komplet, dlatego oprócz korpusu kolanka w zestawie znajdują się również elementy potrzebne do obu stron połączenia rurowego. To wygodne rozwiązanie przy montażu nowych instalacji, naprawach oraz modernizacjach układów hydrauliki siłowej.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB w komplecie,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M30x2,
gwint 2: M30x2,
rozmiar systemowy: 20S,
średnica zewnętrzna rury: 20 mm,
seria: ciężka S,
skok gwintu: 2 mm,
praktyczny pomiar gwintu M30x2: około 29,6-29,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
materiał: stal nierdzewna 1.4571,
funkcja: zmiana kierunku instalacji o 90°,
zawartość zestawu: 1 korpus + 2 pierścienie zacinające + 2 nakrętki złączne.

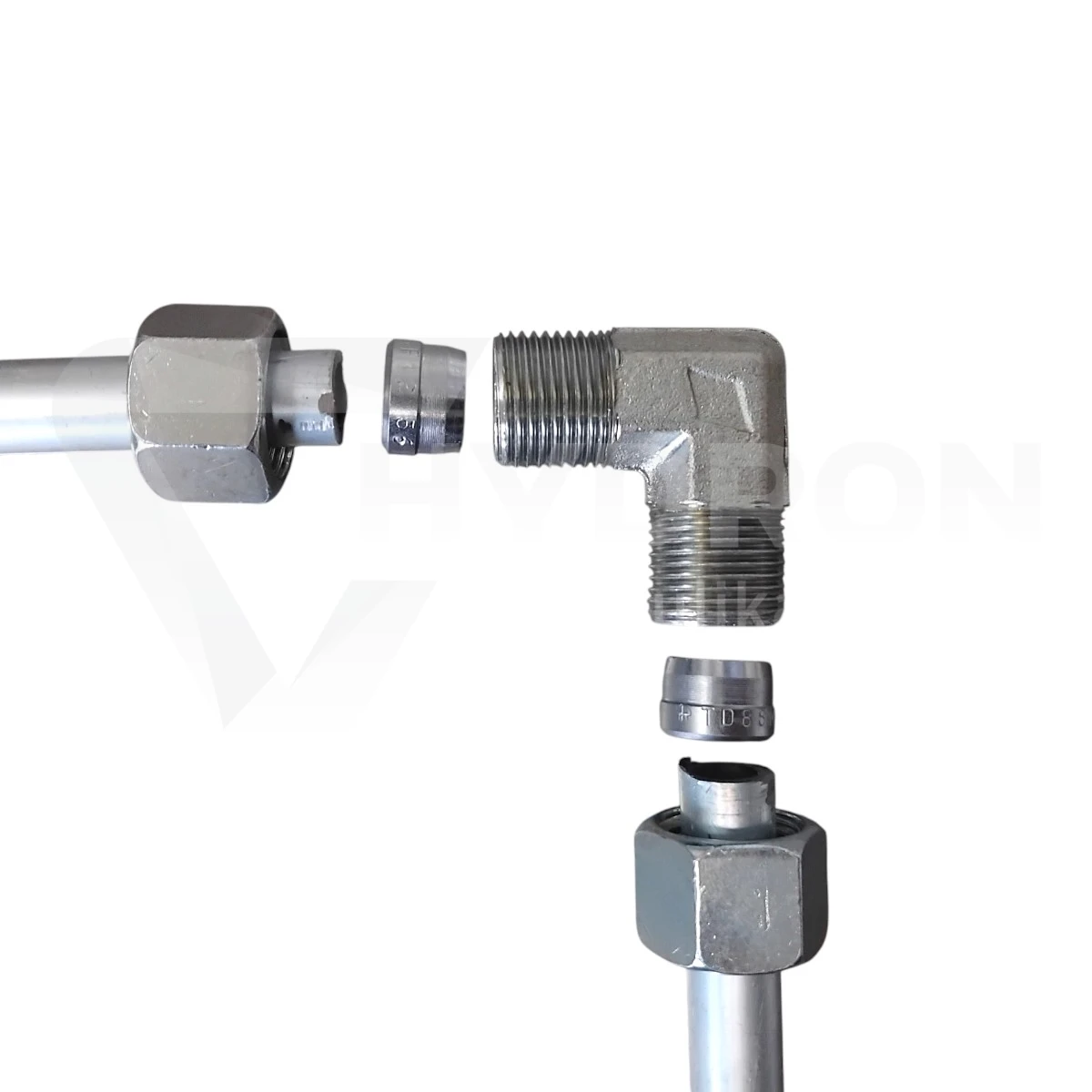

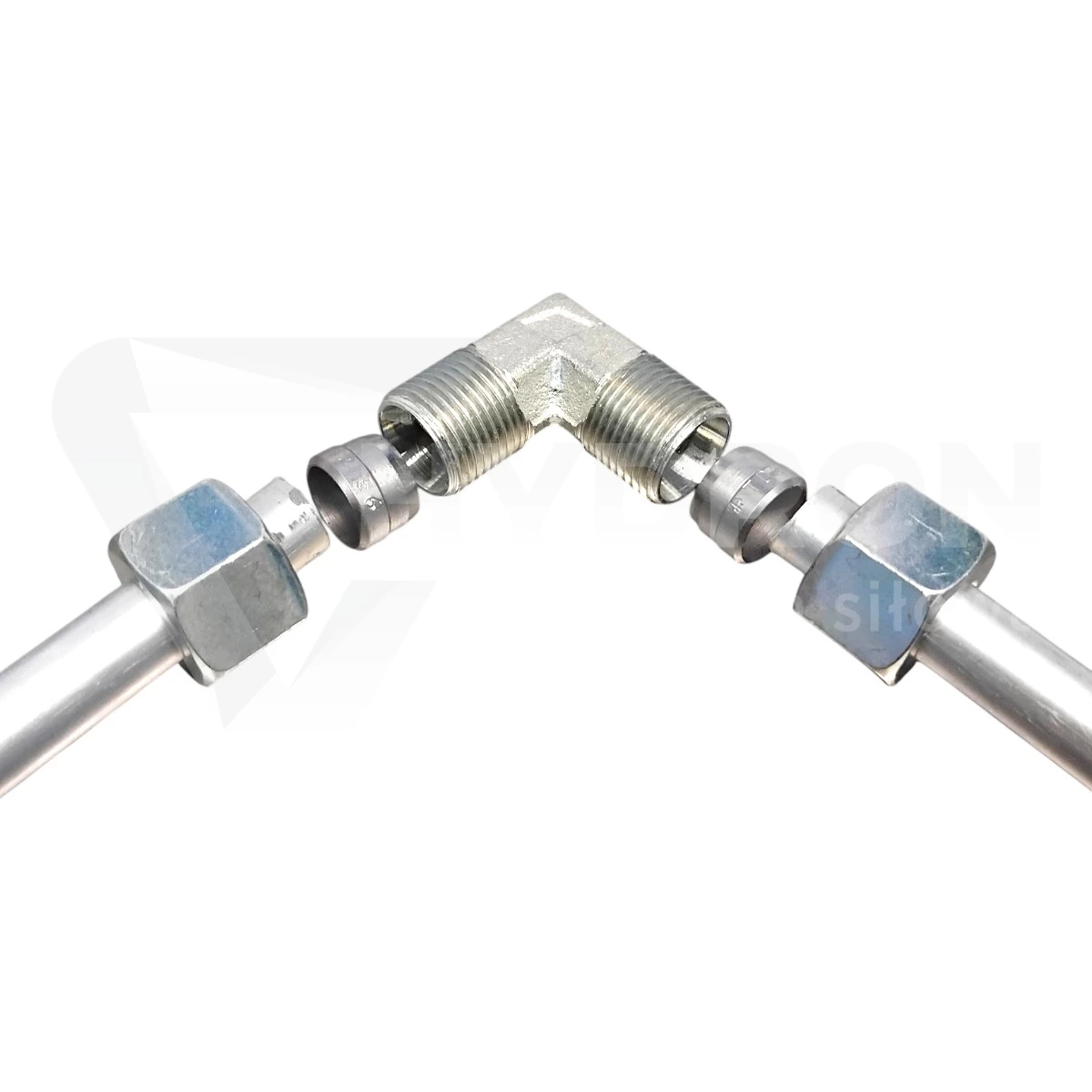

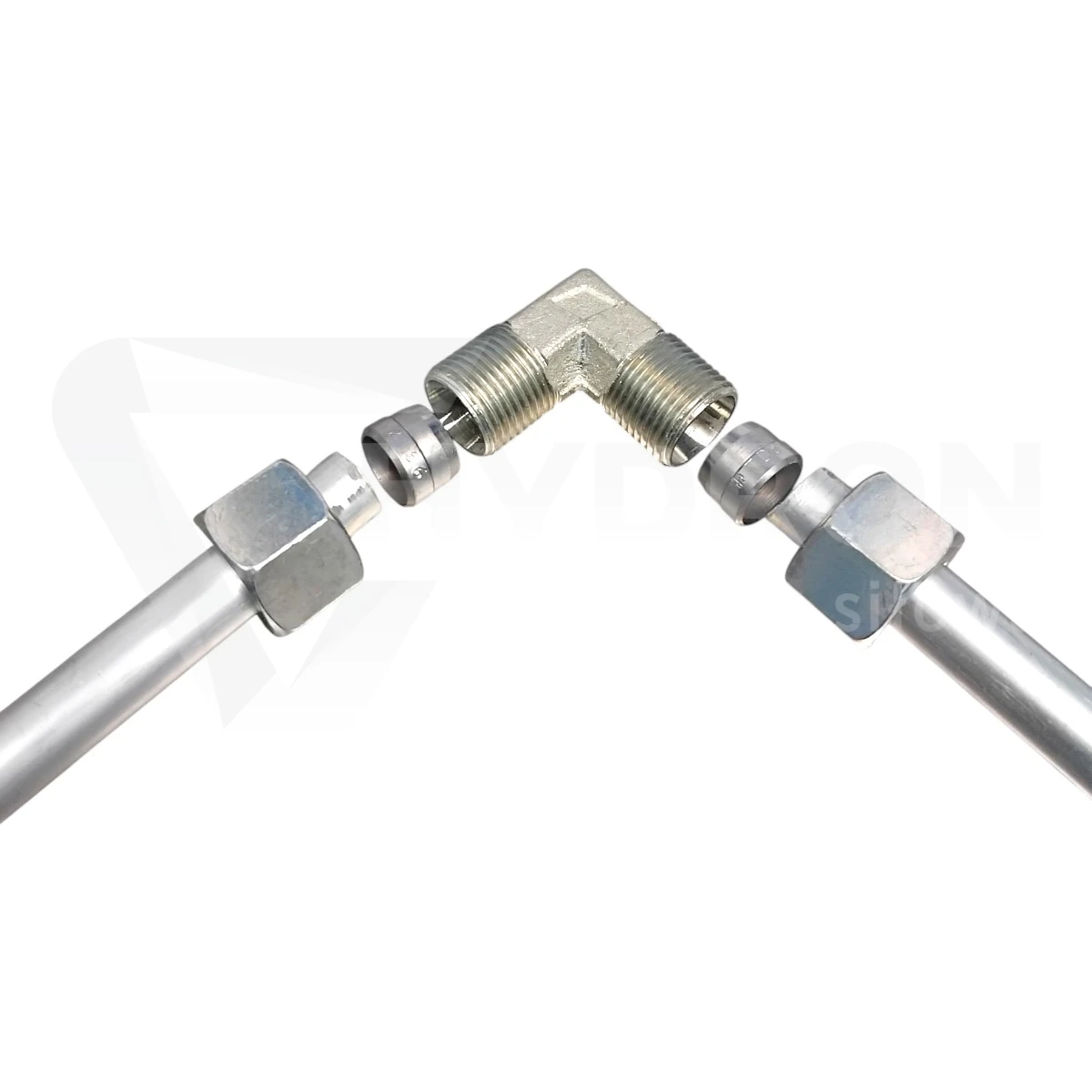

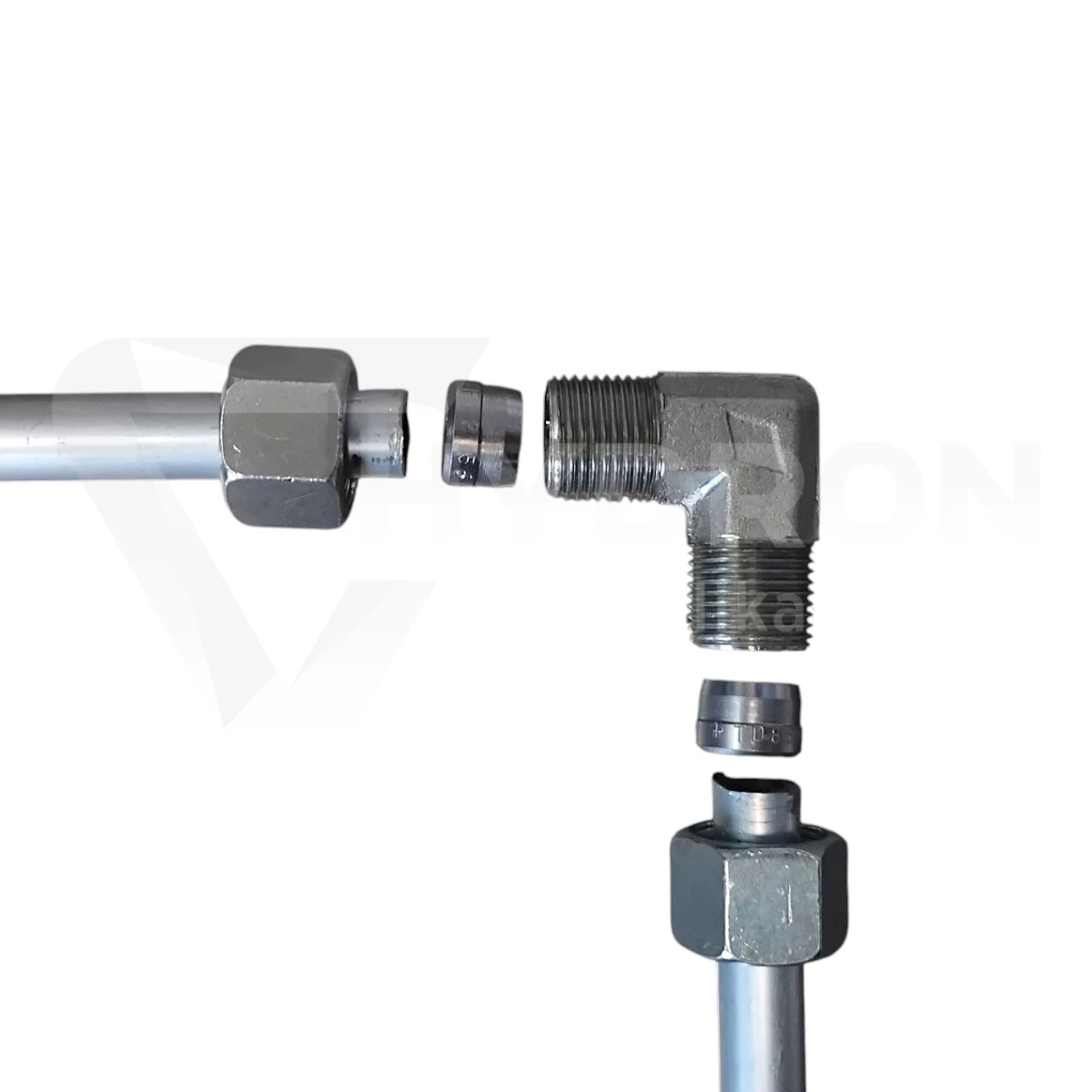

Co zawiera komplet?

To nie jest sam korpus kolanka. Zestaw zawiera wszystkie podstawowe elementy potrzebne do wykonania połączenia po obu stronach 20S.

1 × korpus kolanka BB 90° M30x2 20S,
2 × pierścień zacinający 20S,
2 × nakrętka złączna M30x2 20S.

Dzięki temu nie trzeba osobno kompletować nakrętek i pierścieni. Ogranicza to ryzyko pomyłki przy zamówieniu i przyspiesza przygotowanie instalacji do montażu.

Dlaczego warto wybrać wersję kompletną?

Kompletne kolanko jest szczególnie wygodne przy budowie nowego układu lub wymianie całego punktu połączeniowego.

wszystkie podstawowe elementy w jednym zestawie,
brak konieczności osobnego dobierania nakrętek,
brak konieczności osobnego dobierania pierścieni zacinających,
mniejsze ryzyko pomylenia serii 20S z 22L,
szybszy montaż,
spójność materiałowa elementów połączenia.

Co oznacza 20S?

Oznaczenie 20S oznacza połączenie przeznaczone dla rury o średnicy zewnętrznej 20 mm w ciężkiej serii S.

20 - średnica zewnętrzna rury 20 mm,
S - ciężka seria połączeń rurowych.

W tej konfiguracji stosowany jest gwint M30x2 oraz połączenie ze stożkiem 24°.

M30x2 20S a M30x2 22L nie pomyl tych wariantów

To najważniejszy punkt przy doborze tego kolanka. Gwint M30x2 występuje zarówno w ciężkiej serii S, jak i lekkiej serii L.

M30x2 20S - rura 20 mm, seria ciężka S,
M30x2 22L - rura 22 mm, seria lekka L.

Gwint jest taki sam, ale średnica rury i elementy systemowe są inne. W tym zestawie właściwa jest konfiguracja 20S.

Dlaczego sam gwint M30x2 nie wystarczy?

Pomiar suwmiarką pozwala rozpoznać gwint M30x2, ale nie pozwala odróżnić 20S od 22L.

Dlatego podczas doboru trzeba zawsze sprawdzić:

średnicę rury,
serię L lub S,
rodzaj nakrętki,
rodzaj pierścienia,
geometrię stożka.

W tym produkcie rura powinna mieć 20 mm średnicy zewnętrznej.

Co oznacza BB?

Symbol BB oznacza konstrukcję z dwoma gwintami zewnętrznymi. Kolanko pełni więc funkcję łącznika pomiędzy dwoma elementami instalacji rurowej.

Dla porównania:

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

Stożek 24° i sposób wykonania szczelnego połączenia

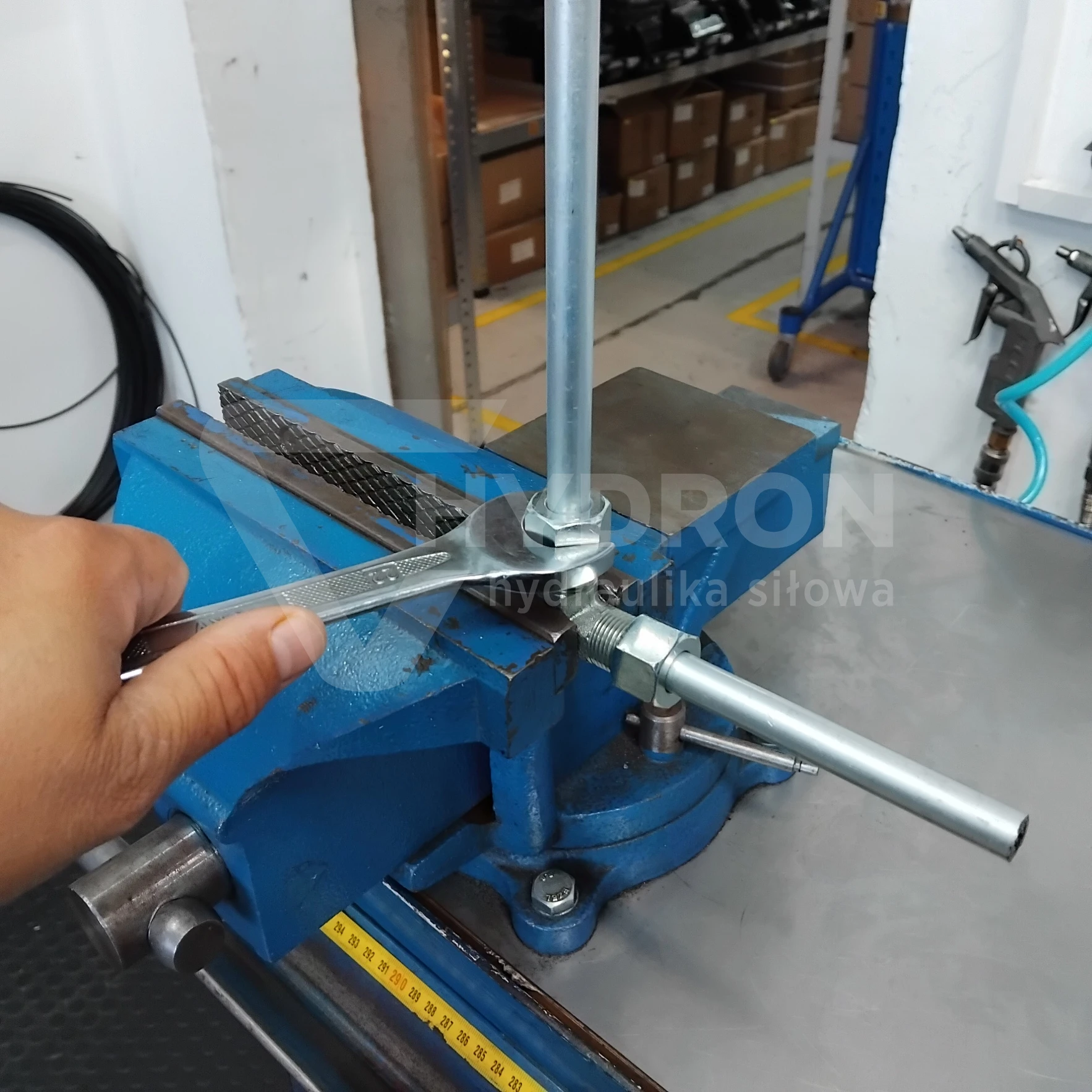

Kolanko pracuje w metrycznym systemie rurowym wykorzystującym stożek 24°. Do wykonania prawidłowego połączenia stosuje się odpowiednio dobrane nakrętki, pierścienie zacinające i rurę.

W tym zestawie pierścienie i nakrętki są już częścią kompletu, co znacznie upraszcza montaż.

Nie uszczelniaj gwintu M30x2 taśmą PTFE

W systemie 20S gwint M30x2 pełni przede wszystkim funkcję dociskową. Szczelność powstaje dzięki prawidłowej współpracy stożka, pierścienia zacinającego oraz rury.

Nie należy traktować tego połączenia jak typowego gwintu rurowego NPT uszczelnianego na zwojach.

Stal nierdzewna 1.4571 większa odporność na korozję

Kolanko oraz elementy zestawu wykonane są ze stali nierdzewnej 1.4571. Taki materiał sprawdza się szczególnie tam, gdzie instalacja może być narażona na wilgoć, częste mycie lub trudniejsze warunki środowiskowe.

Wersję nierdzewną warto rozważyć w:

instalacjach zewnętrznych,
maszynach regularnie mytych,
układach pracujących w wilgotnym środowisku,
instalacjach przemysłowych,
systemach wykonywanych w całości ze stali nierdzewnej.

Dlaczego kolanko 90° jest praktyczne?

Zmiana kierunku instalacji bezpośrednio na złączce pozwala ograniczyć ilość miejsca potrzebnego do prowadzenia rury.

Kolanko 90° pomaga:

prowadzić instalację bliżej konstrukcji maszyny,
ograniczyć duże łuki rur,
zmniejszyć naprężenia w instalacji,
uprościć zabudowę,
ograniczyć liczbę dodatkowych adapterów.

Gdzie stosuje się kompletne kolanko M30x2 20S?

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny rolnicze,
maszyny budowlane,
instalacje rurowe ze stali nierdzewnej,
modernizacje istniejących instalacji,
naprawy kompletnych punktów połączeniowych.

Kiedy komplet ma największy sens?

Wersja kompletna jest szczególnie przydatna wtedy, gdy wymieniany jest nie tylko korpus, ale całe połączenie rurowe.

Sprawdza się także przy budowie nowej instalacji, ponieważ operator od razu otrzymuje korpus, pierścienie oraz nakrętki przeznaczone do tej samej konfiguracji 20S.
