Kolanko BB 90° M30X2 22L stal nierdzewna 1.4571

Przejdź do sekcji Opinie

139,22 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja od 2 do 14 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M30x2
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal nierdzewna ( 1.4571 )

Opis

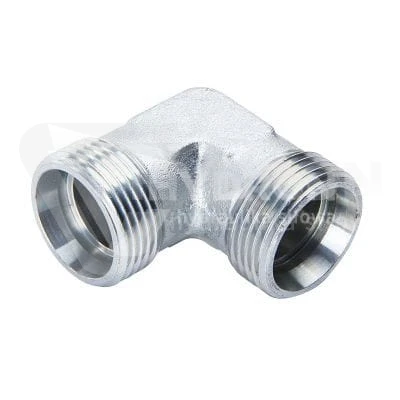

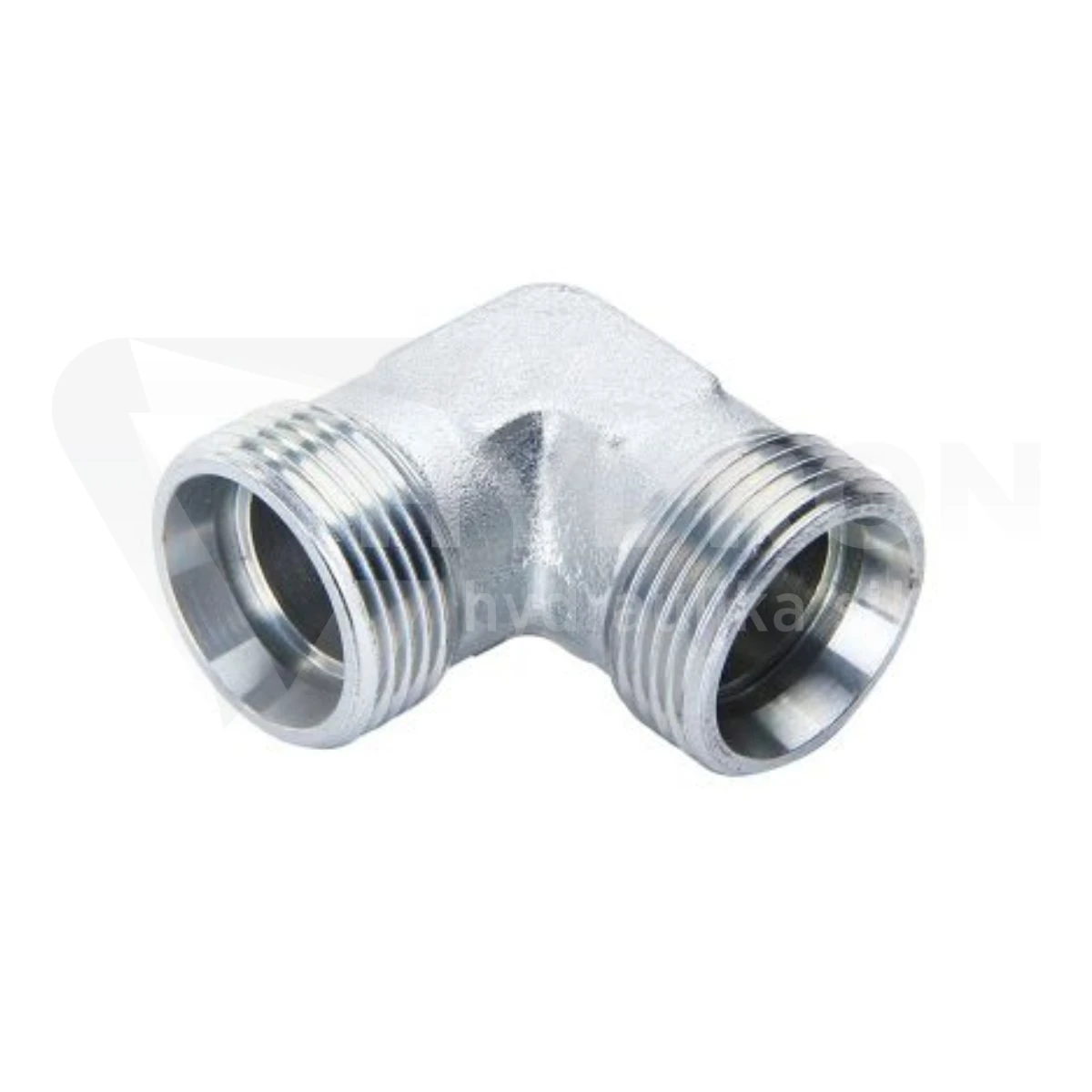

Kolanko BB 90° M30x2 22L stal nierdzewna 1.4571

Kolanko BB 90° M30x2 22L ze stali nierdzewnej 1.4571 to metryczna złączka hydrauliczna przeznaczona do zmiany kierunku instalacji o 90°. Konstrukcja BB oznacza zastosowanie dwóch gwintów zewnętrznych M30x2, a konfiguracja 22L odpowiada rurze o średnicy zewnętrznej 22 mm w lekkiej serii L.

Wykonanie ze stali nierdzewnej sprawia, że kolanko jest dobrym wyborem do instalacji, w których wymagana jest zwiększona odporność na korozję, wilgoć oraz trudniejsze warunki środowiskowe. Produkt może być stosowany zarówno w nowych układach hydraulicznych, jak i podczas modernizacji istniejących instalacji rurowych.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M30x2,
gwint 2: M30x2,
rozmiar systemowy: 22L,
średnica zewnętrzna rury: 22 mm,
seria: lekka L,
skok gwintu: 2 mm,
praktyczny pomiar gwintu M30x2: około 29,6-29,9 mm po średnicy zewnętrznej,
kąt stożka połączenia rurowego: 24°,
materiał: stal nierdzewna 1.4571,
funkcja: zmiana kierunku instalacji o 90°.

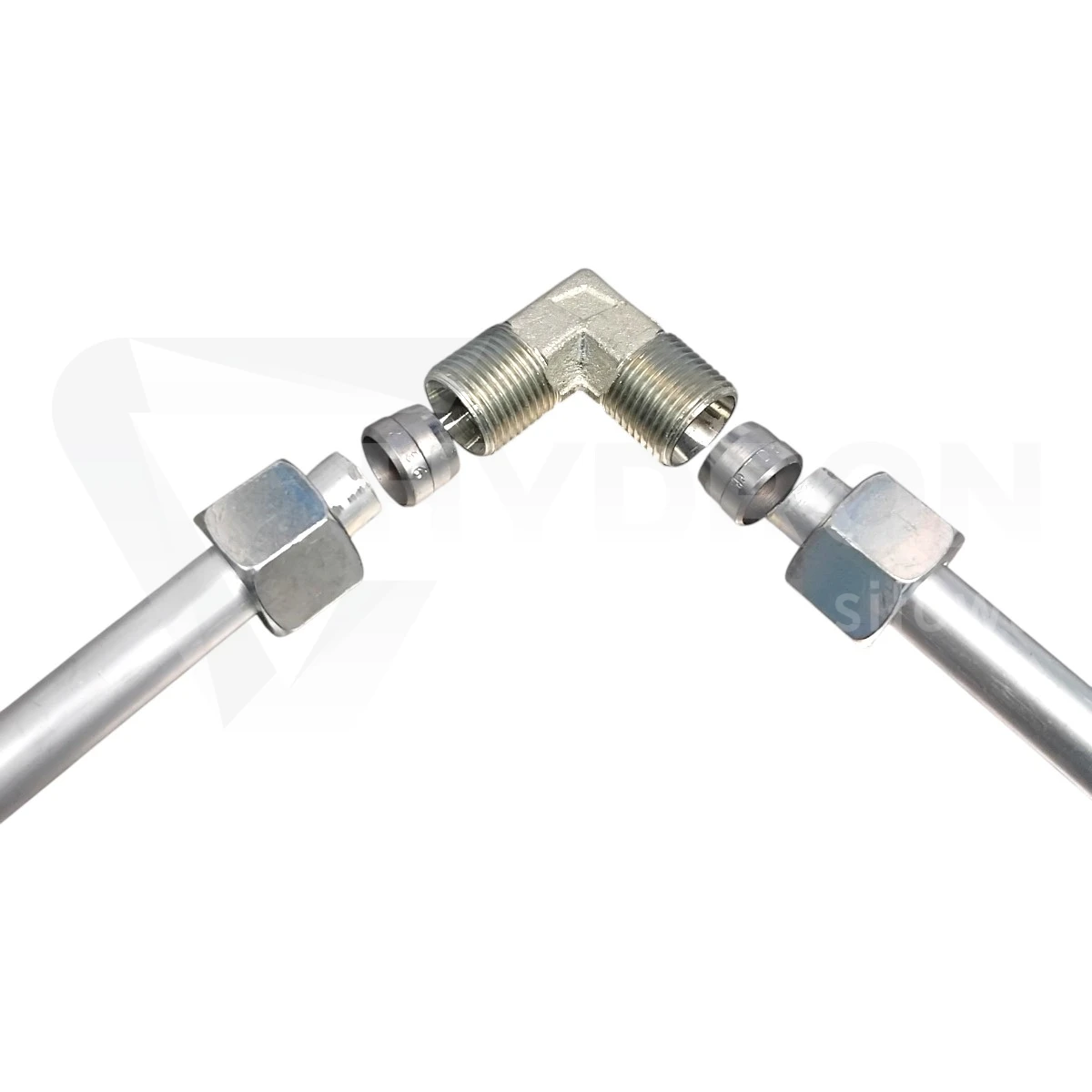

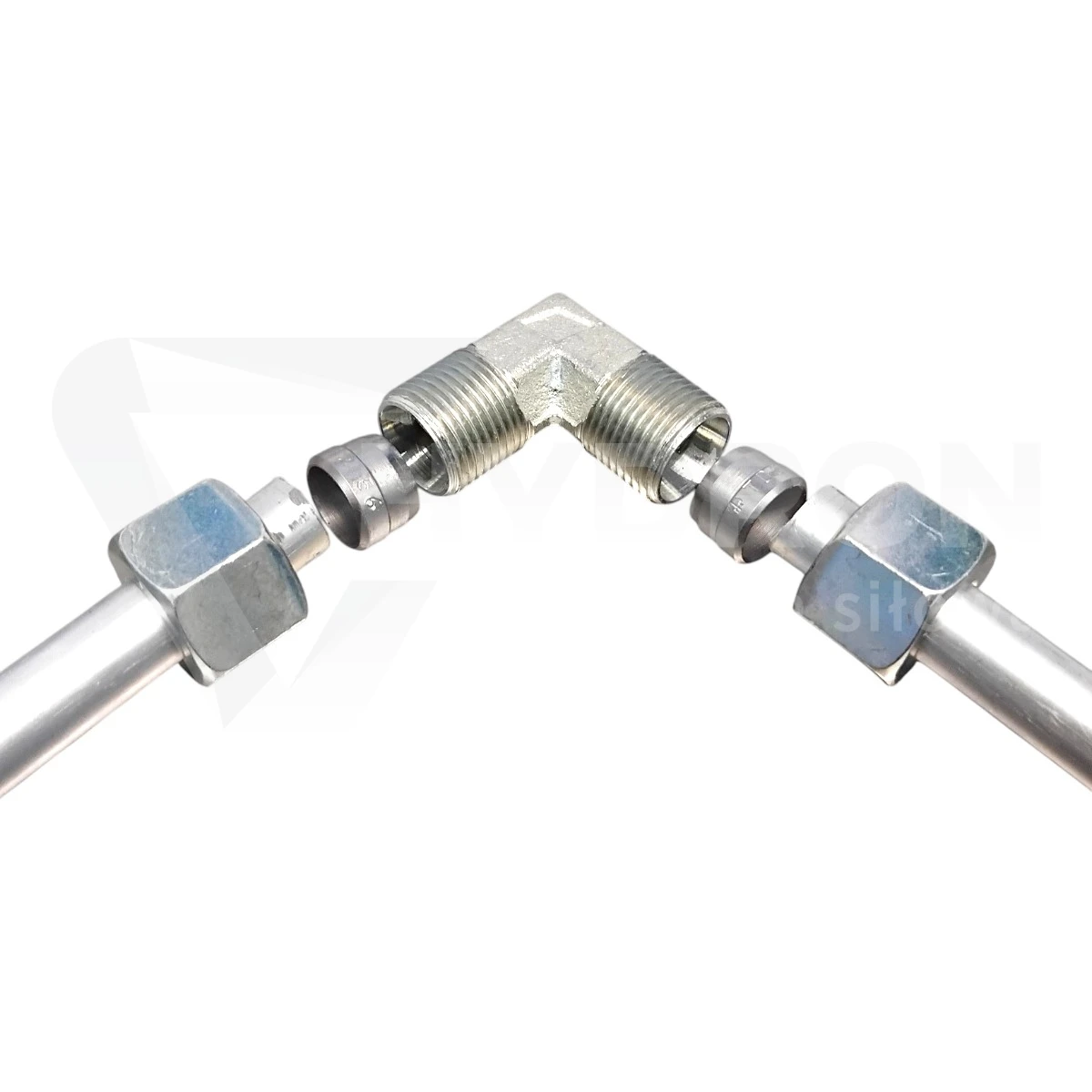

Co oznacza BB w tym kolanku?

Symbol BB oznacza konstrukcję z dwoma gwintami zewnętrznymi. Kolanko służy więc jako łącznik kątowy pomiędzy dwoma elementami instalacji współpracującymi z gwintami M30x2.

To istotna różnica względem wariantów AA lub AB:

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

M30x2 22L - co oznacza ten rozmiar?

Oznaczenie 22L określa stronę rurową:

22 - rura o średnicy zewnętrznej 22 mm,
L - lekka seria połączeń rurowych.

W tej konfiguracji stosowany jest gwint M30x2 oraz system ze stożkiem 24°.

M30x2 22L a M30x2 20S

To jeden z najważniejszych punktów przy doborze tego elementu. Gwint M30x2 występuje także w ciężkiej serii S.

M30x2 22L - rura 22 mm, seria lekka L,
M30x2 20S - rura 20 mm, seria ciężka S.

Gwint jest taki sam, ale średnica rury oraz seria są inne. Kolanko z tej karty jest dokładnie wariantem 22L.

Dlaczego sam gwint M30x2 nie wystarczy?

Przy doborze złączek metrycznych należy zawsze sprawdzać pełne oznaczenie. Sam pomiar gwintu może potwierdzić M30x2, ale nie pozwoli rozróżnić 22L od 20S.

Dlatego przed zakupem warto sprawdzić także średnicę rury. W tym produkcie powinna wynosić 22 mm.

Jak rozpoznać gwint M30x2?

Praktyczna średnica zewnętrzna gwintu M30x2 wynosi zwykle około 29,6-29,9 mm. Skok gwintu wynosi dokładnie 2 mm.

Do pewnej identyfikacji najlepiej połączyć pomiar suwmiarką ze sprawdzeniem skoku gwintu.

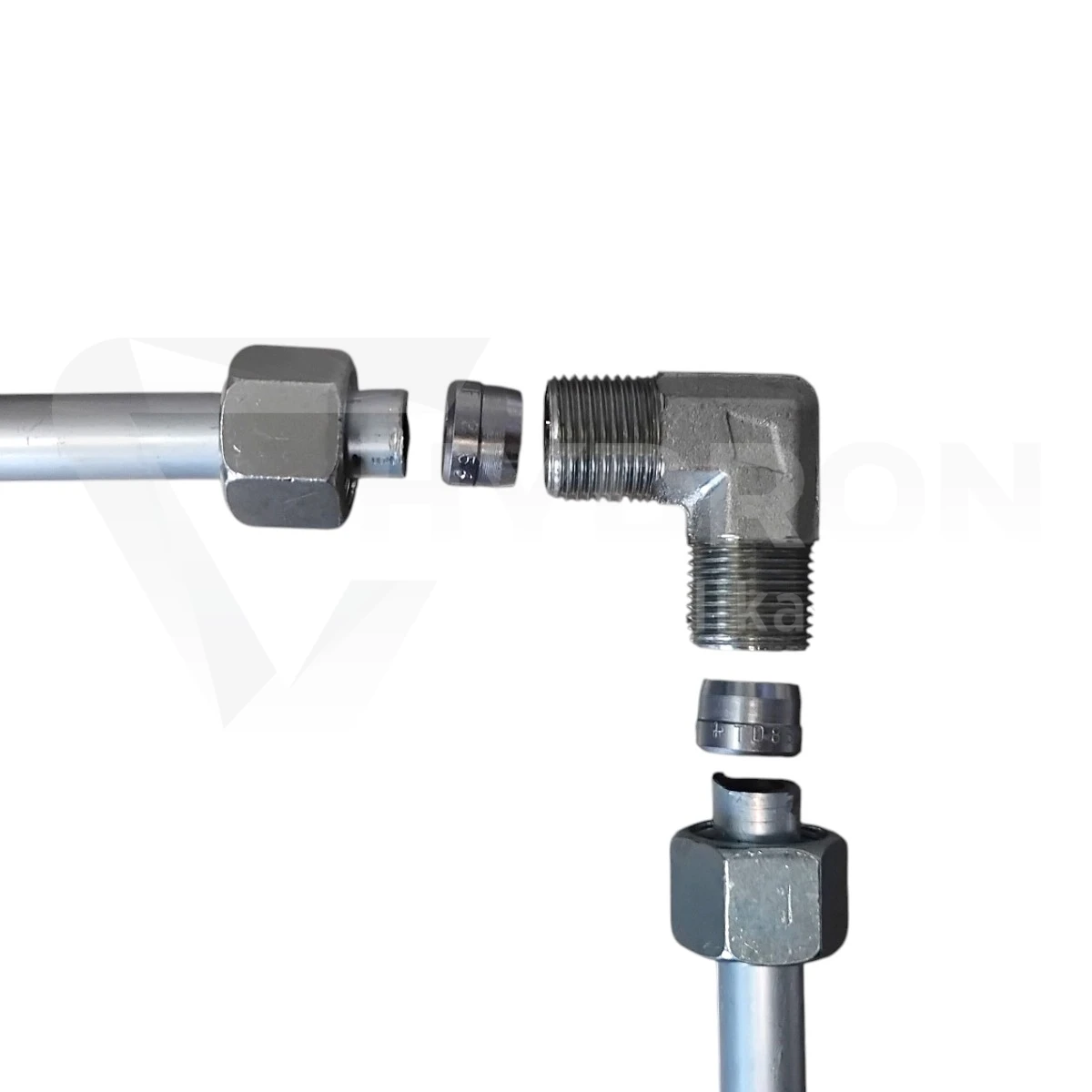

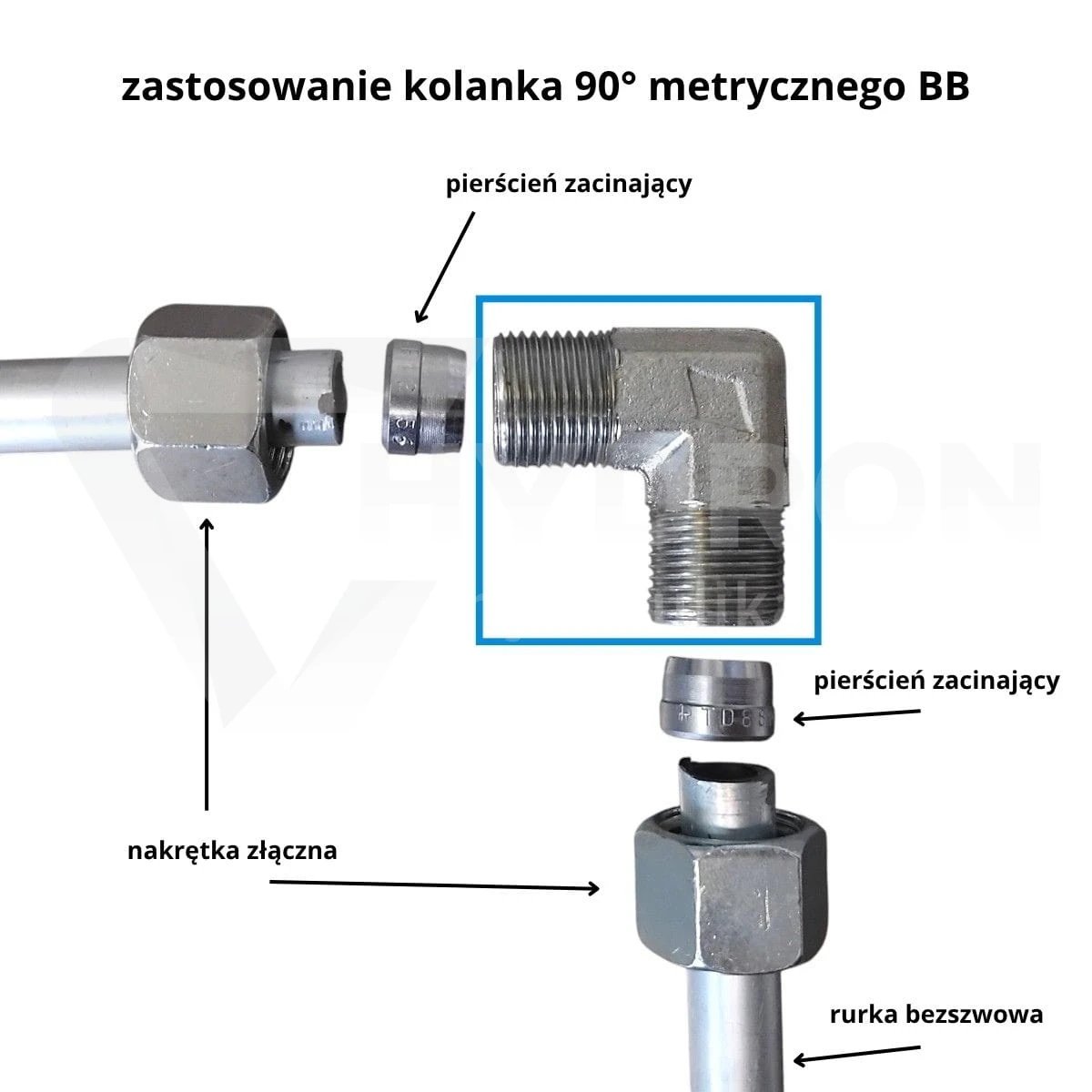

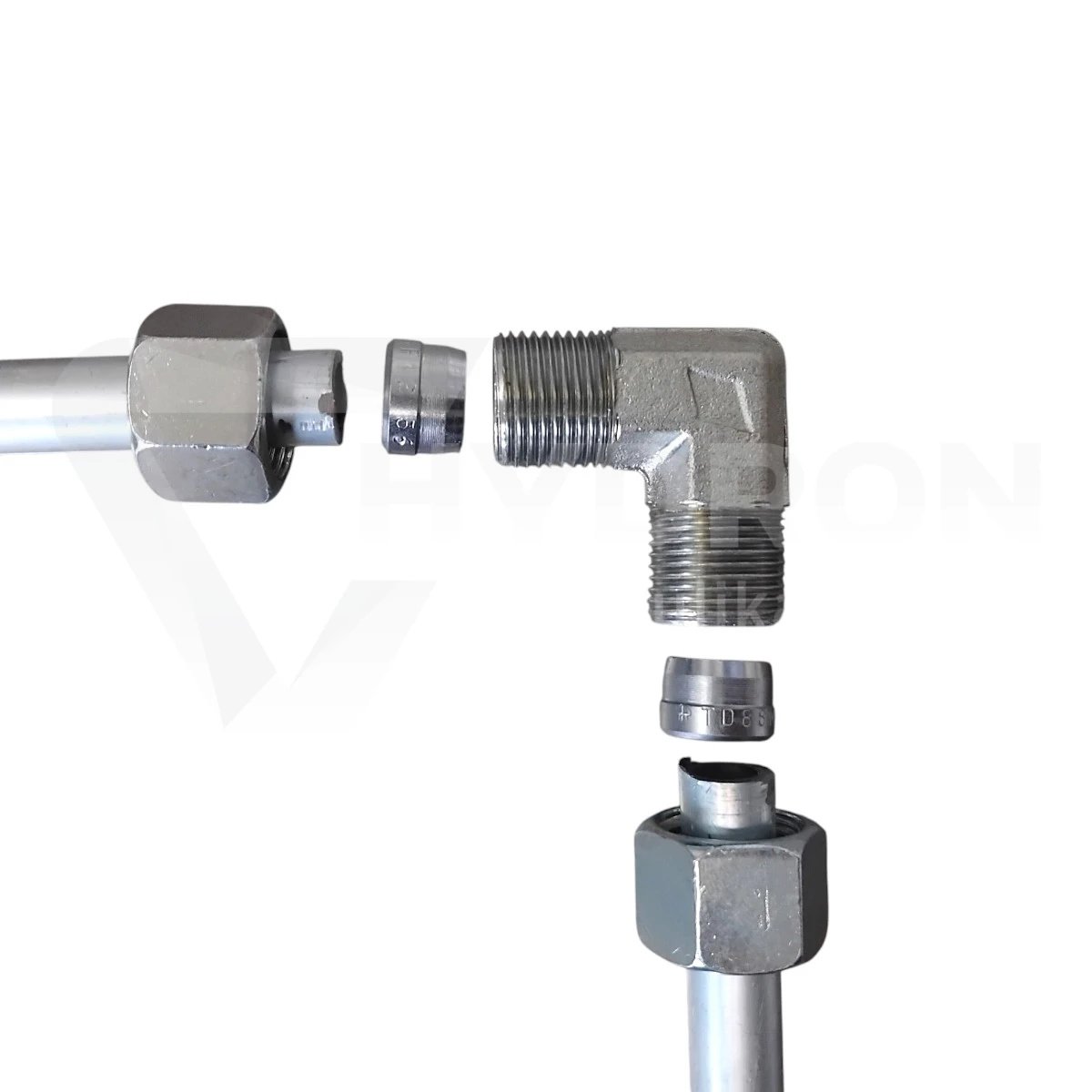

Stożek 24° i właściwy sposób uszczelnienia

Kolanko należy do metrycznego systemu połączeń rurowych wykorzystującego stożek 24°. Szczelność połączenia nie jest uzyskiwana przez samo uszczelnianie gwintu.

Gwint odpowiada przede wszystkim za docisk współpracujących elementów, dlatego nie należy traktować M30x2 jak typowego gwintu rurowego NPT.

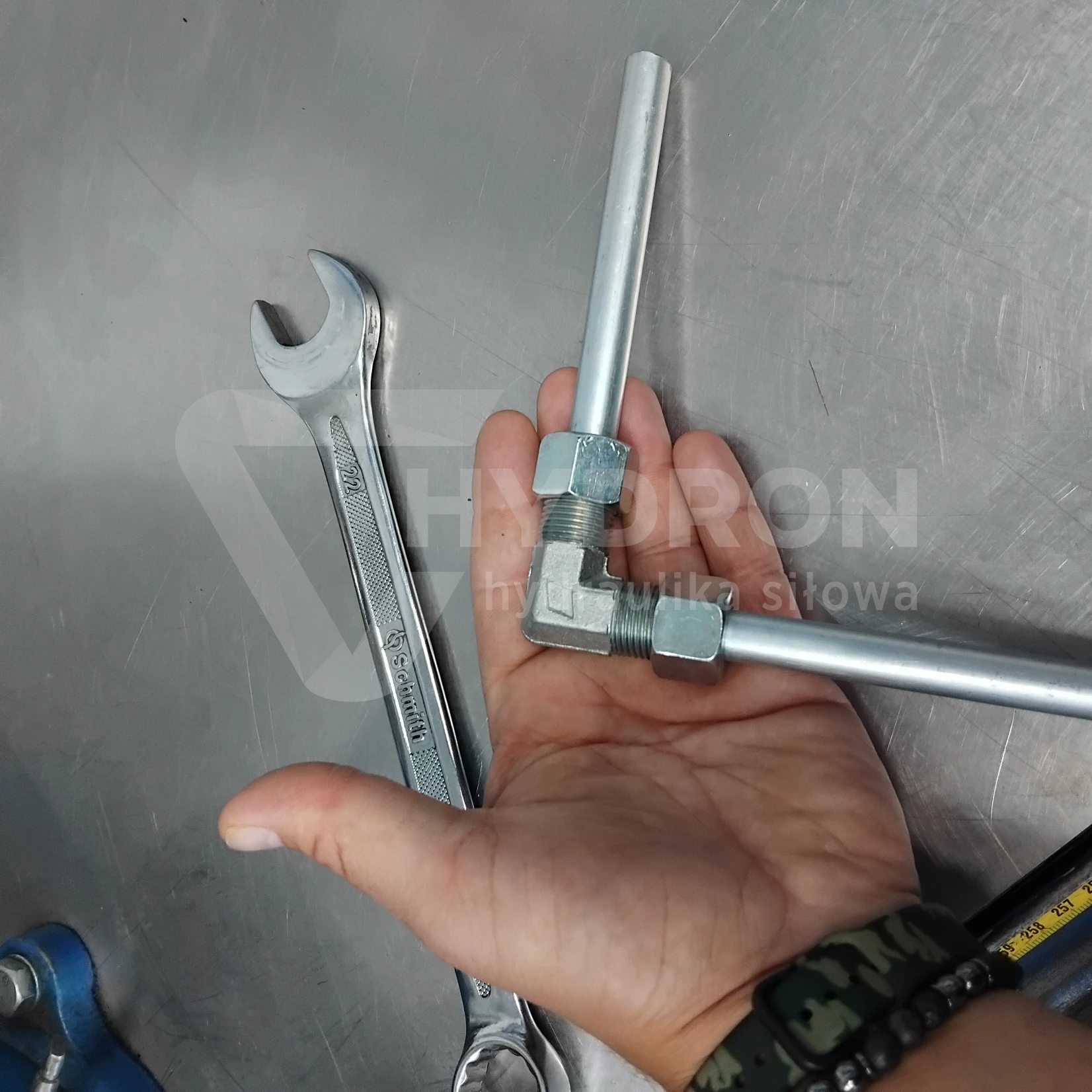

Dlaczego kolanko 90° jest praktyczne?

Zmiana kierunku bezpośrednio na złączce pozwala ograniczyć potrzebną przestrzeń montażową i lepiej poprowadzić instalację w maszynie.

Kolanko 90° może pomóc:

ograniczyć promień prowadzenia rury,
zmniejszyć naprężenia w instalacji,
prowadzić przewody bliżej konstrukcji maszyny,
uniknąć stosowania dodatkowych adapterów,
uprościć serwis układu.

Stal nierdzewna 1.4571 - kiedy warto ją wybrać?

Wersja ze stali nierdzewnej jest przeznaczona do zastosowań, w których standardowa stal ocynkowana może być niewystarczająca pod względem odporności korozyjnej.

Kolanko nierdzewne warto rozważyć szczególnie w:

instalacjach narażonych na wilgoć,
maszynach pracujących na zewnątrz,
układach regularnie mytych,
środowisku przemysłowym o zwiększonej agresywności,
instalacjach wykonywanych w całości ze stali nierdzewnej.

Dlaczego warto zachować jednolity materiał instalacji?

Jeżeli większa część instalacji została wykonana ze stali nierdzewnej, zastosowanie nierdzewnych złączek pomaga zachować spójność materiałową całego układu.

Ma to znaczenie zarówno z punktu widzenia odporności korozyjnej, jak i późniejszego serwisu oraz identyfikacji komponentów.

Gdzie stosuje się kolanko BB M30x2 22L?

instalacje hydrauliki siłowej,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny spożywcze i technologiczne,
instalacje zewnętrzne,
maszyny rolnicze i budowlane,
układy wykonywane z rur nierdzewnych,
modernizacje instalacji hydraulicznych.

Kolanko BB a przyłączka kolankowa

Kolanka BB nie należy automatycznie utożsamiać z przyłączką wkręcaną bezpośrednio do bloku hydraulicznego.

BB jest przede wszystkim elementem łączącym posiadającym dwa gwinty zewnętrzne i powierzchnie współpracujące z odpowiednimi złączami rurowymi. Do portu w bloku trzeba dobrać element zgodny ze sposobem uszczelnienia konkretnego gniazda.
