Kolanko BB 90° M26X1,5 18L stal nierdzewna 1.4571

Przejdź do sekcji Opinie

90,81 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja od 2 do 14 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M26x1,5
Rozmiar gwintu 1 w milimetrach 25,6-25,9zew./24,2-24,6wew.
Rozmiar gwintu 2 M26X1,5
Rozmiar gwintu 2 w milimetrach 25,6-25,9zew./24,2-24,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

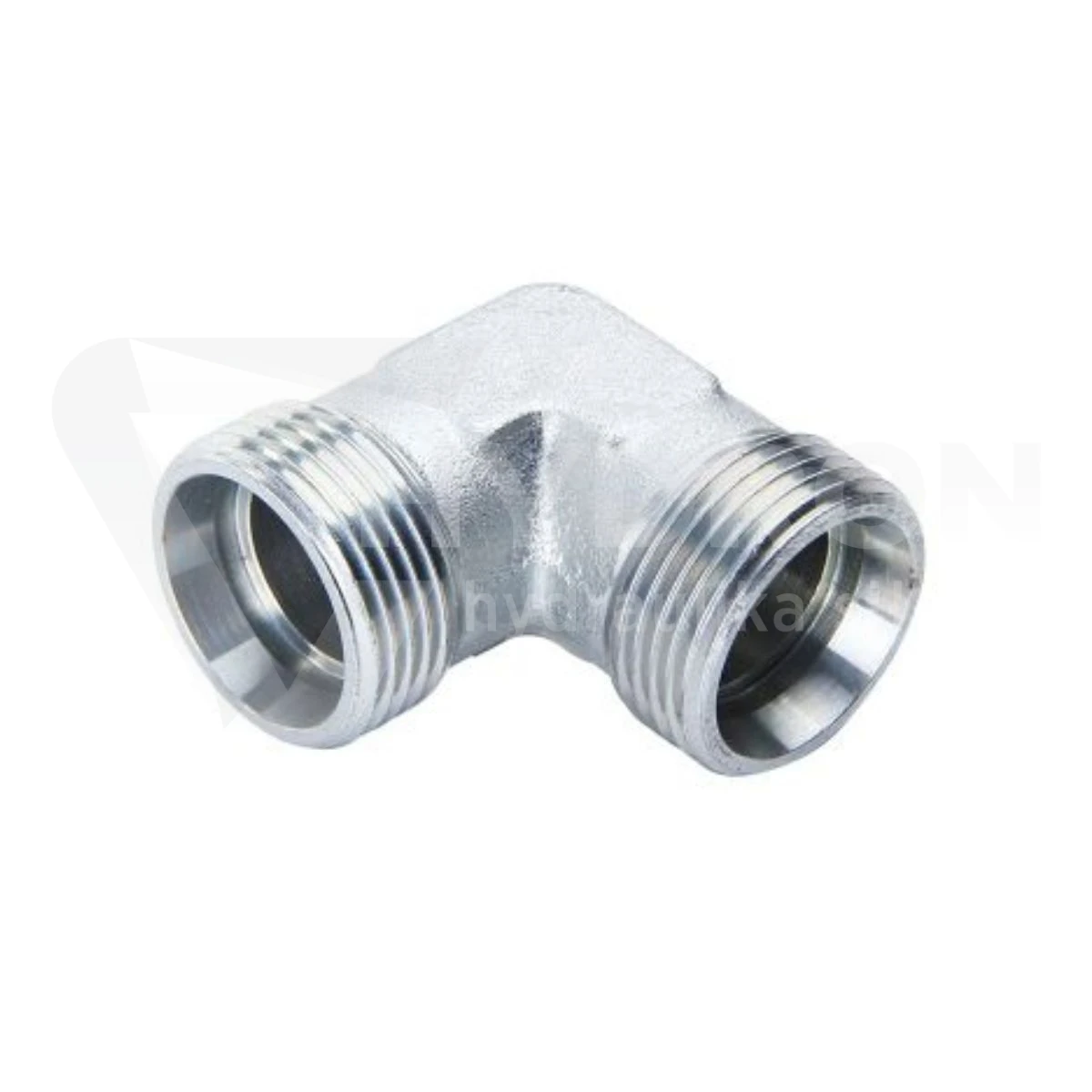

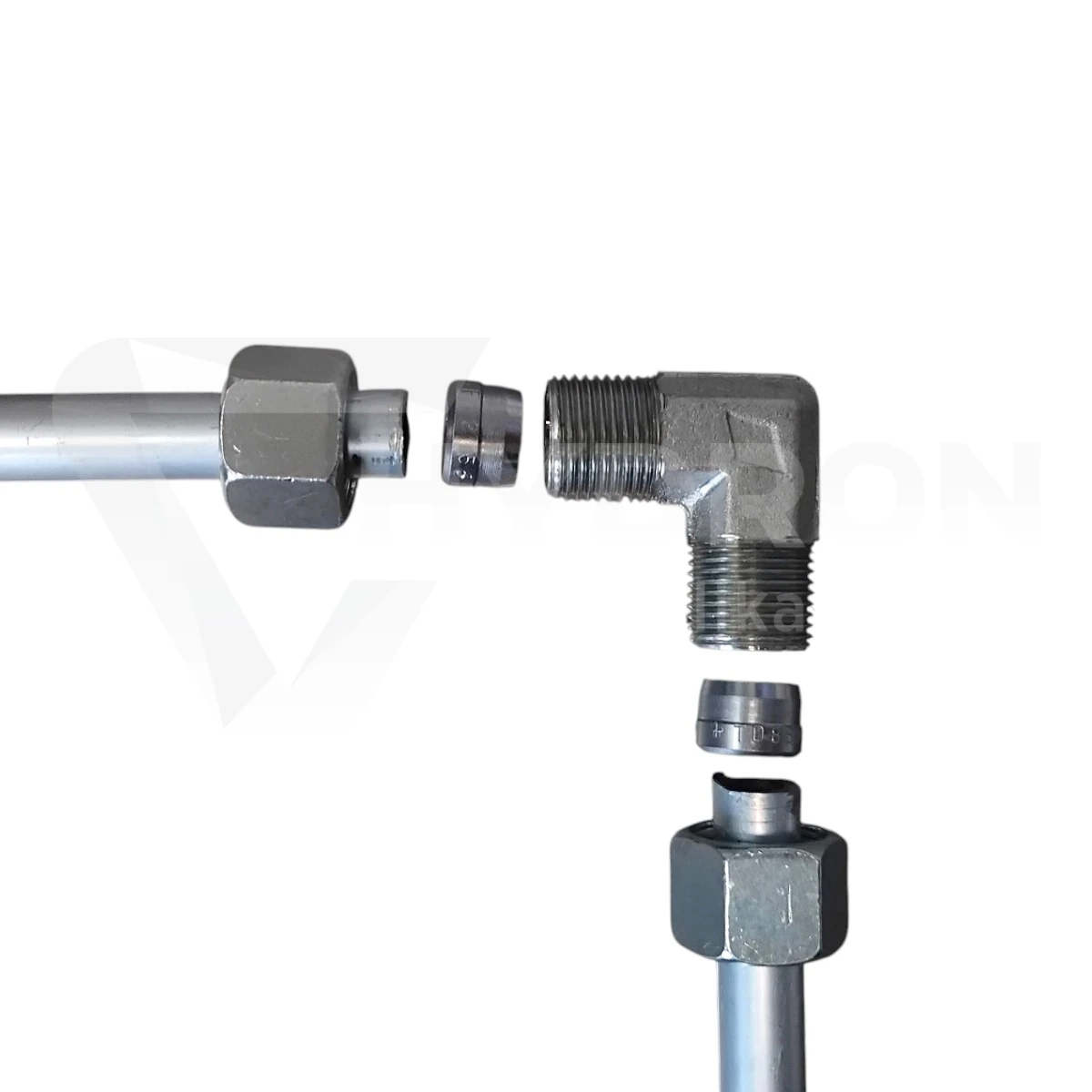

Kolanko BB 90° M26x1,5 18L stal nierdzewna

Kolanko BB 90° M26x1,5 18L ze stali nierdzewnej to metryczna złączka hydrauliczna przeznaczona do zmiany kierunku instalacji o 90°. Konstrukcja BB oznacza dwa gwinty zewnętrzne M26x1,5, natomiast oznaczenie 18L wskazuje na połączenie dla rury o średnicy zewnętrznej 18 mm w lekkiej serii L.

Wykonanie nierdzewne sprawia, że kolanko dobrze nadaje się do układów, w których wymagana jest podwyższona odporność na korozję, wilgoć i trudniejsze warunki środowiskowe. Może być stosowane zarówno przy budowie nowych instalacji, jak i podczas modernizacji istniejących układów hydraulicznych.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M26x1,5,
gwint 2: M26x1,5,
rozmiar systemowy: 18L,
średnica zewnętrzna rury: 18 mm,
seria: lekka L,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu M26x1,5: około 25,6-25,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
materiał: stal nierdzewna,
system: metryczny DIN 2353 / ISO 8434-1,
funkcja: zmiana kierunku instalacji o 90°.

Co oznacza 18L?

Oznaczenie 18L należy czytać jako:

18 - rura o średnicy zewnętrznej 18 mm,
L - lekka seria połączeń rurowych.

W tej konfiguracji stosowany jest gwint M26x1,5 oraz połączenie rurowe ze stożkiem 24°.

Dlaczego pełne oznaczenie M26x1,5 18L jest ważne?

Przy złączkach hydraulicznych nie należy dobierać elementu wyłącznie na podstawie średnicy gwintu. Kluczowe znaczenie ma także średnica rury i seria połączenia.

W tym wariancie właściwa konfiguracja to:

gwint M26x1,5,
rura 18 mm,
lekka seria L.

Co oznacza BB?

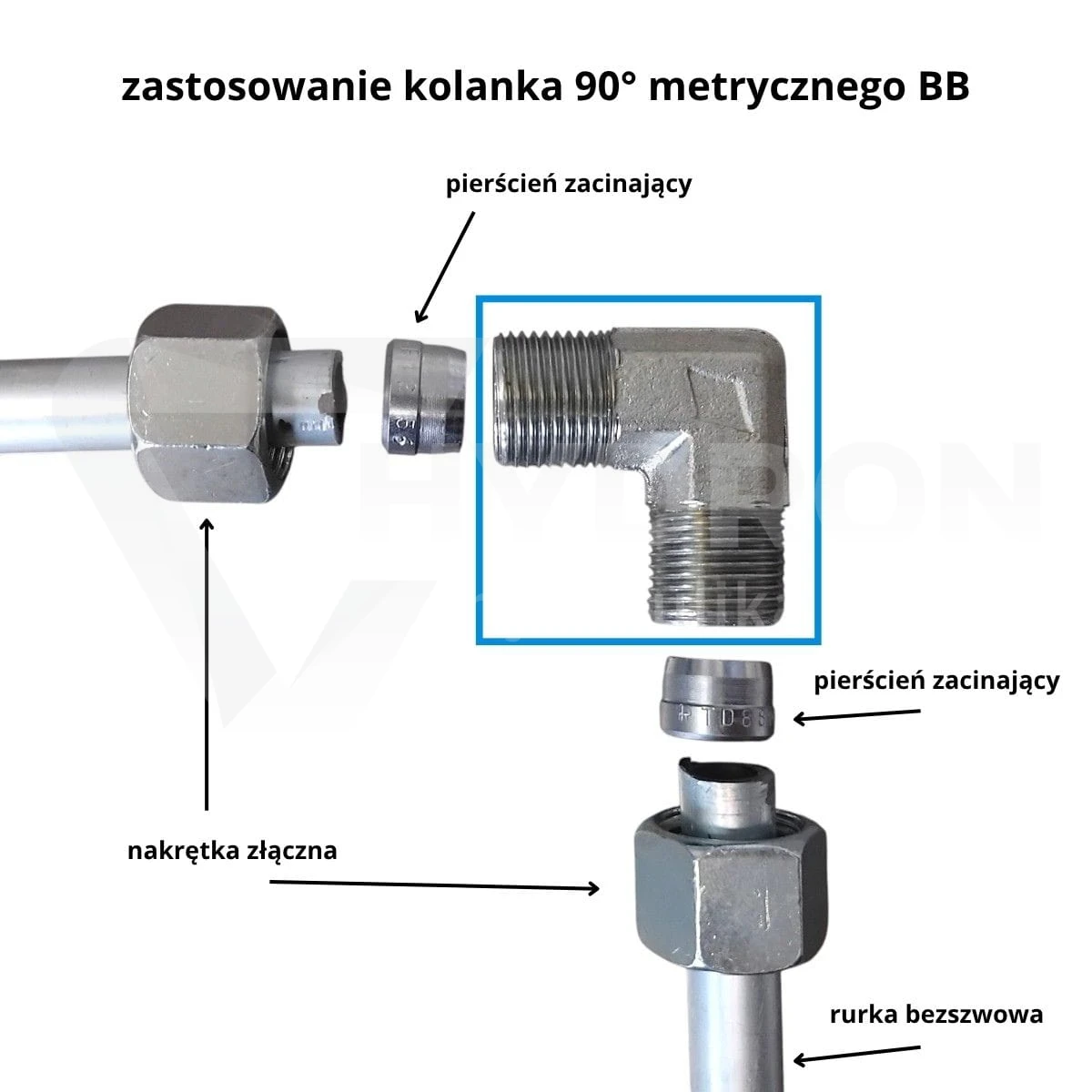

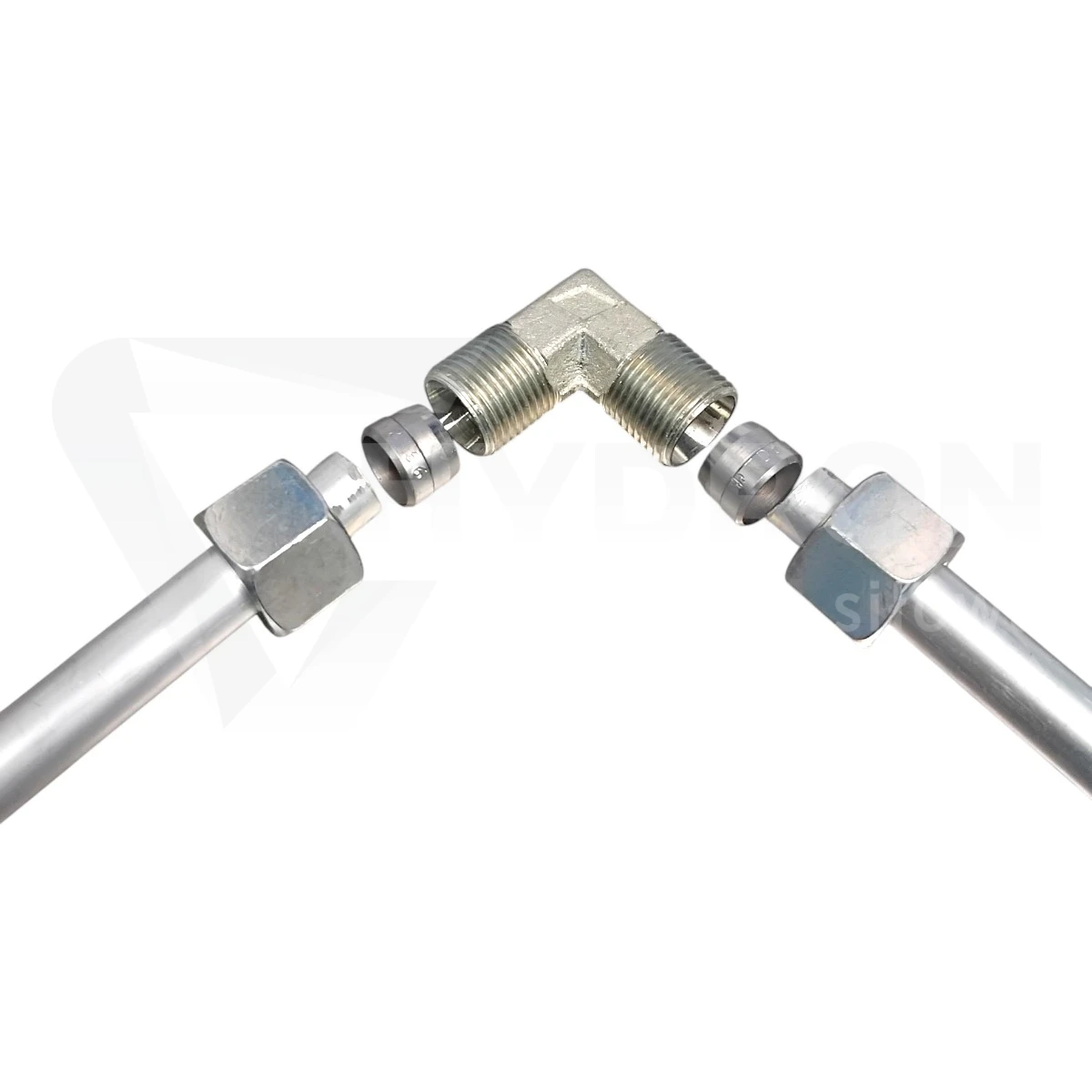

Symbol BB oznacza konstrukcję z dwoma gwintami zewnętrznymi. Kolanko pełni więc funkcję łącznika pomiędzy dwoma elementami instalacji rurowej.

Dla porównania:

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

Stożek 24° i prawidłowe uszczelnienie

Kolanko pracuje w metrycznym systemie rurowym ze stożkiem 24°. Gwint M26x1,5 służy przede wszystkim do docisku współpracujących elementów.

Nie należy traktować tego połączenia jak gwintu rurowego NPT i uszczelniać go taśmą PTFE. Szczelność zależy od prawidłowej współpracy powierzchni stożkowych oraz odpowiednio dobranych elementów systemu 18L.
