Kolanko BB 90° M36X2 25S stal nierdzewna 1.4571

Przejdź do sekcji Opinie

390,02 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja od 2 do 14 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M36x2
Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Rozmiar gwintu 2 M36X2
Rozmiar gwintu 2 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

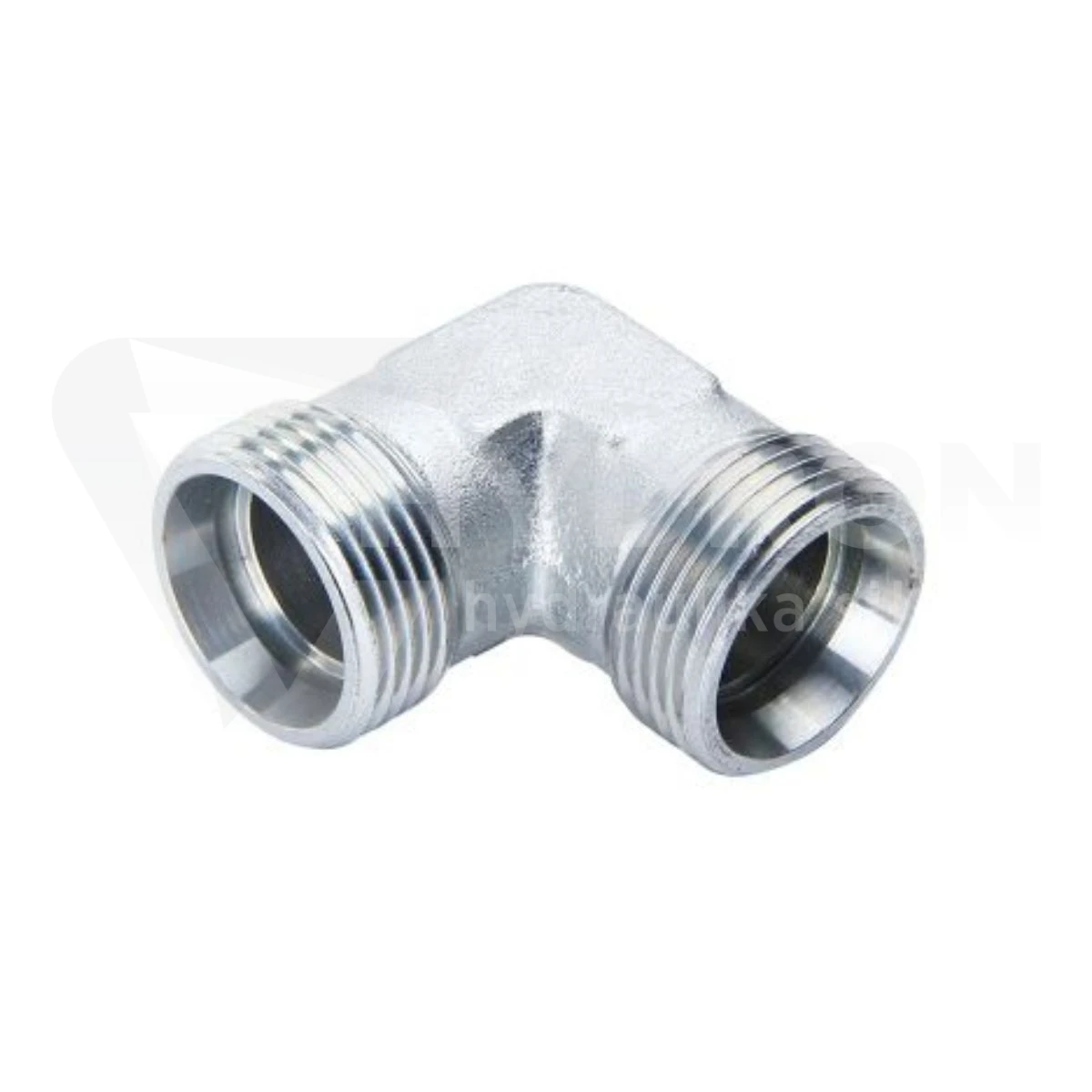

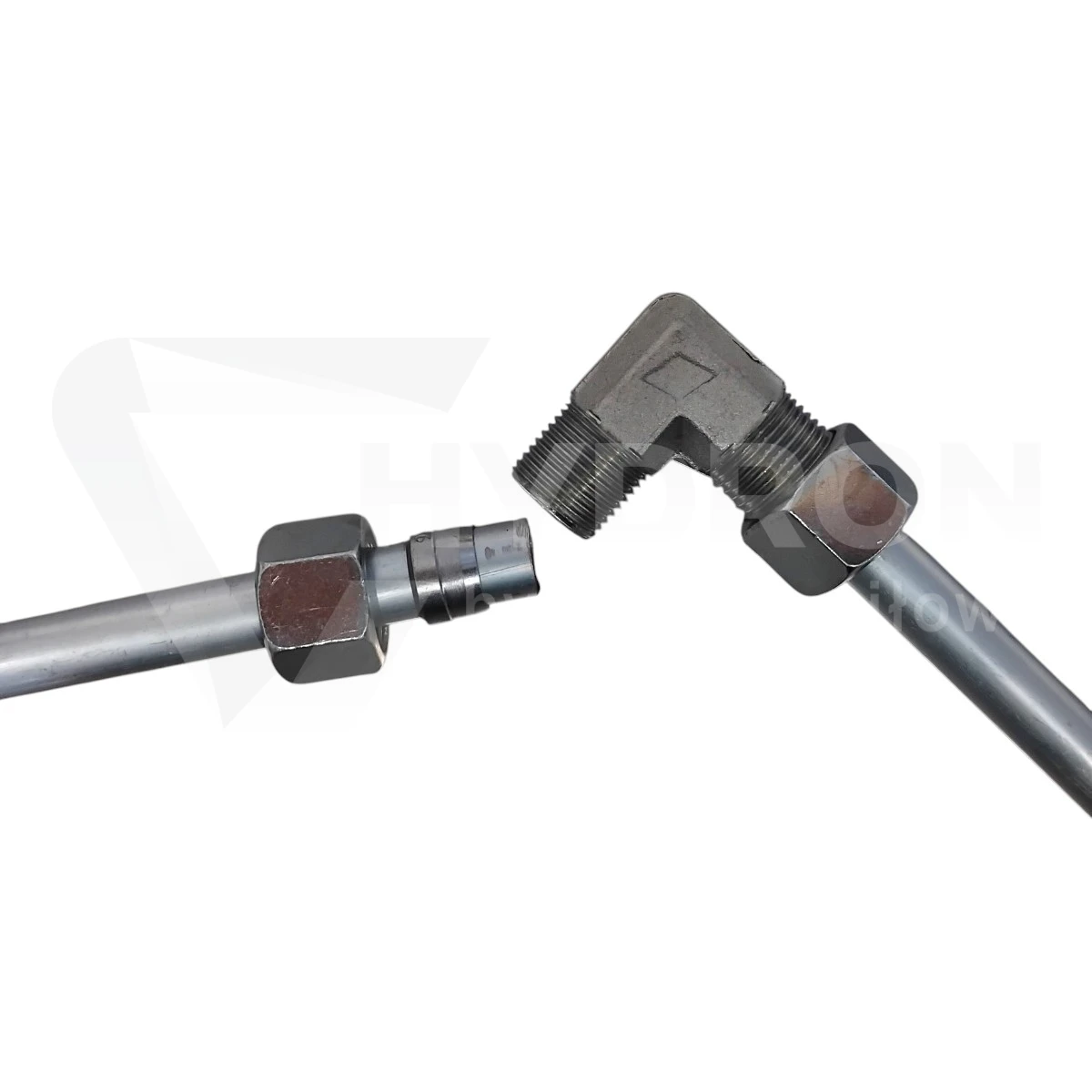

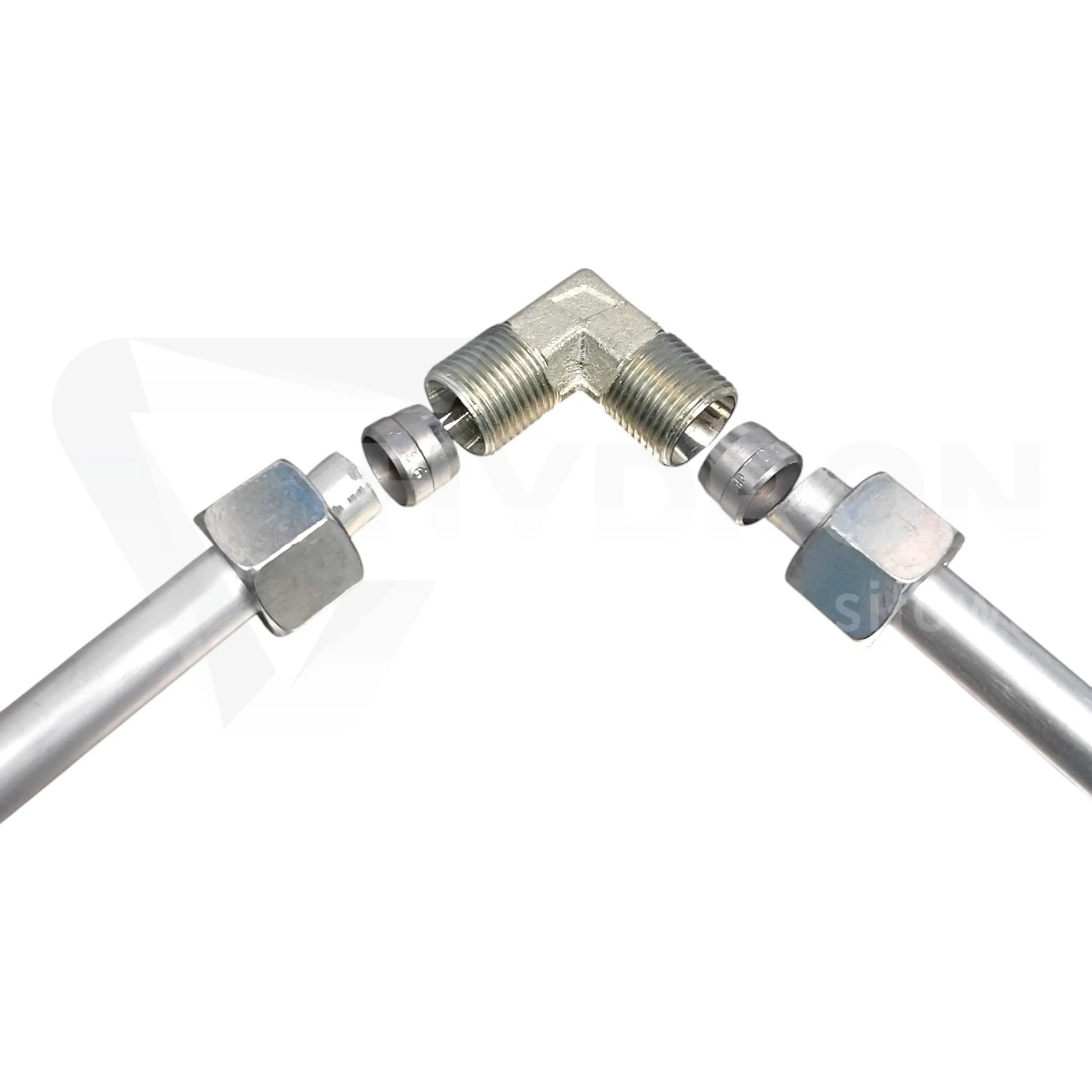

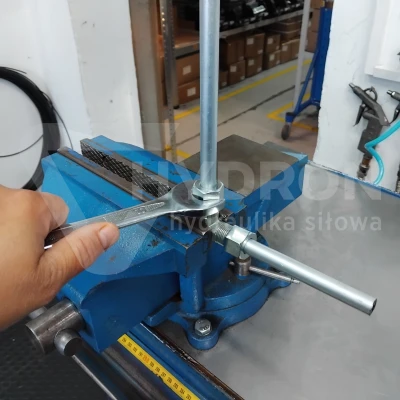

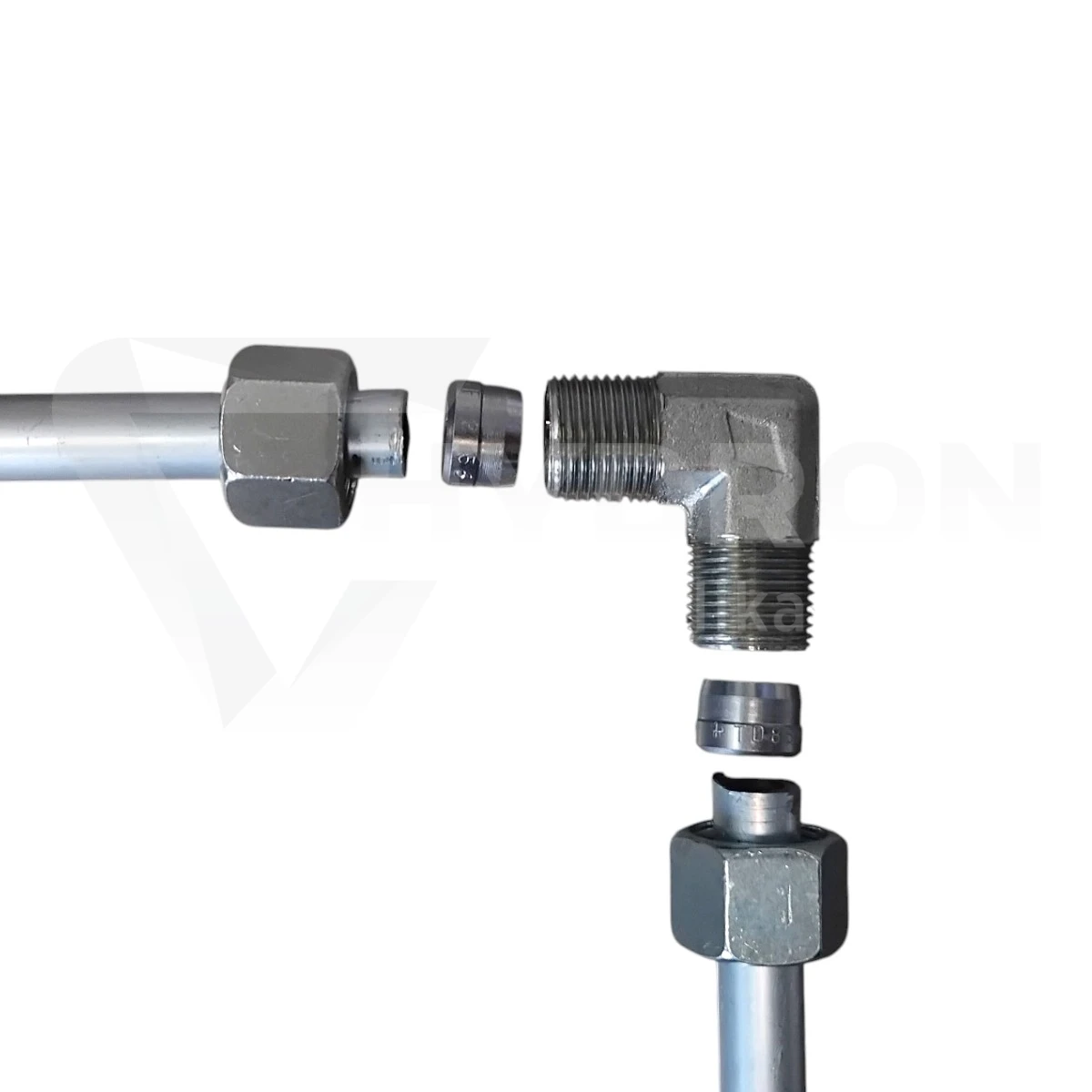

Kolanko BB 90° M36x2 25S stal nierdzewna 1.4571

Kolanko BB 90° M36x2 25S ze stali nierdzewnej 1.4571 to metryczna złączka hydrauliczna przeznaczona do łączenia instalacji rurowej pod kątem prostym. Po obu stronach znajduje się gwint zewnętrzny M36x2, a oznaczenie 25S wskazuje na połączenie przeznaczone dla rury o średnicy zewnętrznej 25 mm w ciężkiej serii S.

Wykonanie ze stali nierdzewnej sprawia, że produkt jest szczególnie odpowiedni do instalacji wymagających podwyższonej odporności na korozję, wilgoć i trudniejsze warunki środowiskowe. Kolanko może być stosowane w nowych układach oraz podczas modernizacji istniejących instalacji hydraulicznych.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M36x2,
gwint 2: M36x2,
rozmiar systemowy: 25S,
średnica zewnętrzna rury: 25 mm,
seria: ciężka S,
skok gwintu: 2 mm,
praktyczny pomiar gwintu M36x2: około 35,6-35,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
materiał: stal nierdzewna 1.4571,
funkcja: zmiana kierunku instalacji o 90°.

M36x2 25S - jak prawidłowo odczytać oznaczenie?

Symbol 25S określa konkretną konfigurację rurową:

25 - rura o średnicy zewnętrznej 25 mm,
S - ciężka seria połączeń rurowych.

W tym wariancie stosowany jest gwint M36x2 oraz powierzchnia współpracująca ze stożkiem 24°.

M36x2 25S a M36x2 28L

To najważniejsza różnica podczas doboru tego kolanka. Gwint M36x2 występuje w dwóch popularnych konfiguracjach:

M36x2 25S - rura 25 mm, ciężka seria S,
M36x2 28L - rura 28 mm, lekka seria L.

Sam gwint jest taki sam, ale oba warianty współpracują z innymi średnicami rur i należą do różnych serii. Kolanko z tej karty jest dokładnie wersją 25S.

Dlaczego sam gwint M36x2 nie wystarczy?

Pomiar suwmiarką pozwala rozpoznać gwint M36x2, ale nie pozwala rozstrzygnąć, czy mamy do czynienia z 25S czy 28L.

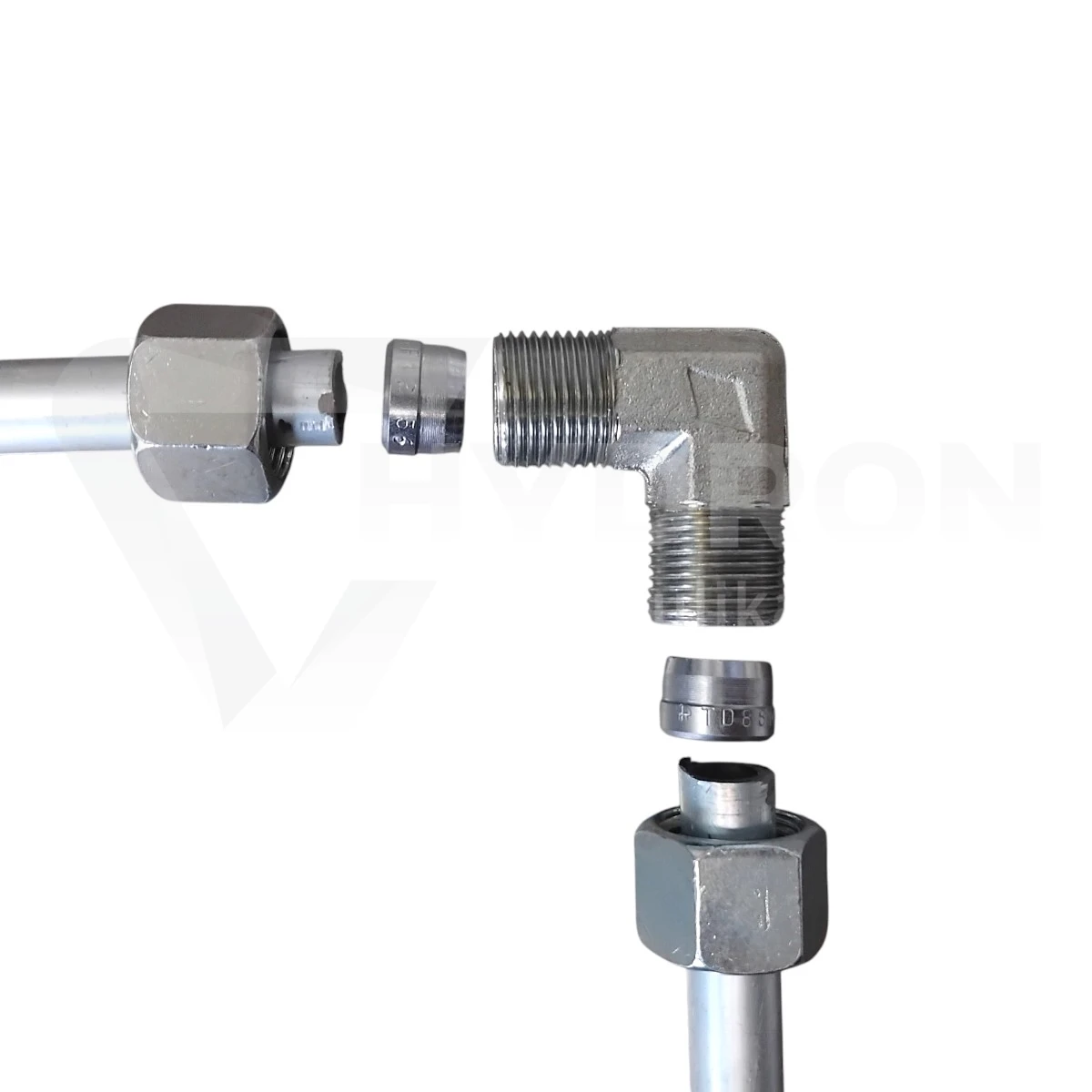

Dlatego przed zakupem należy sprawdzić również:

średnicę zewnętrzną rury,
serię L lub S,
rodzaj pierścienia zacinającego,
nakrętkę współpracującą z połączeniem,
geometrię stożka.

W tym produkcie właściwa rura ma 25 mm średnicy zewnętrznej.

Co oznacza BB?

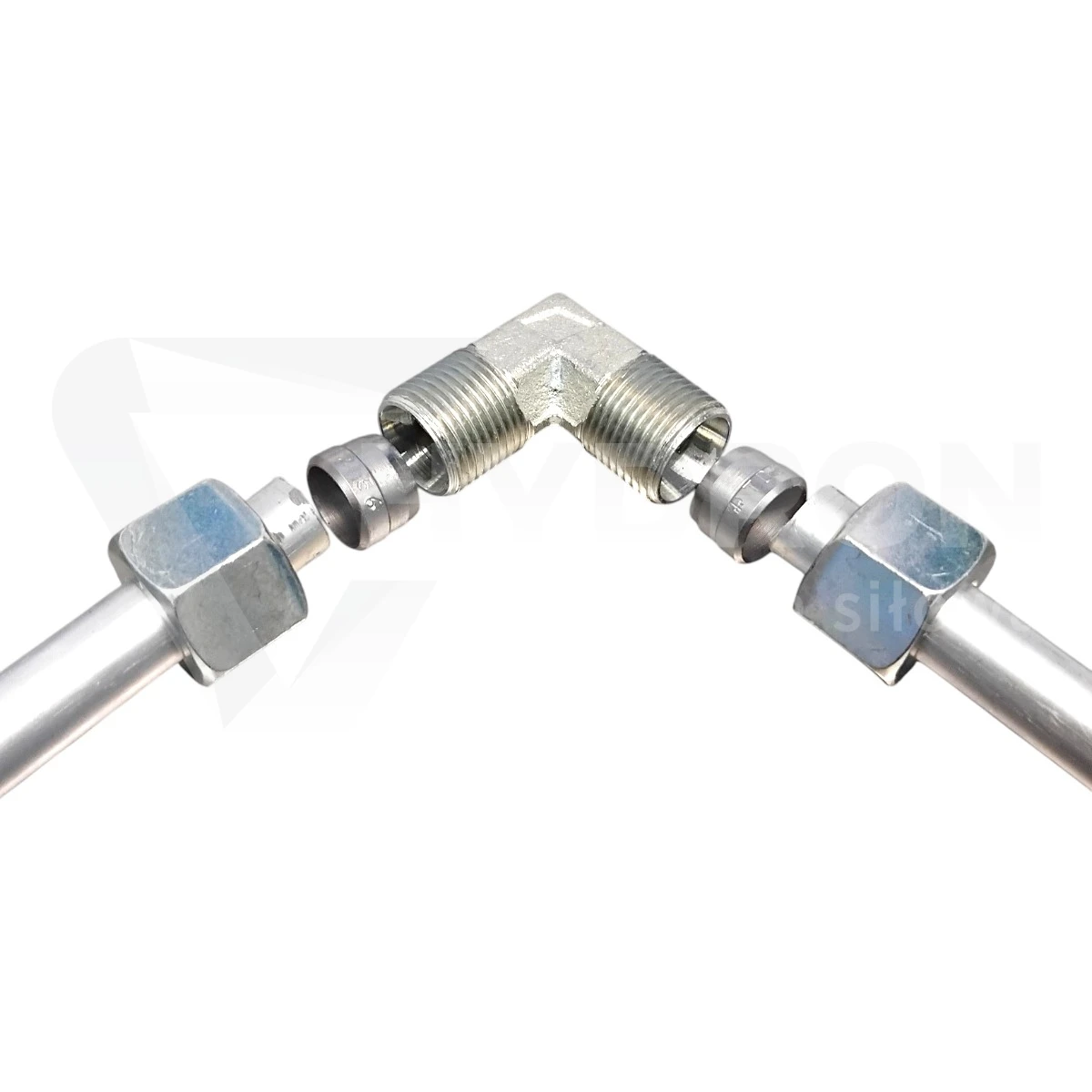

Oznaczenie BB oznacza konstrukcję z dwoma gwintami zewnętrznymi. Kolanko służy więc jako łącznik pomiędzy dwoma elementami instalacji rurowej.

Dla porównania:

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

Stożek 24° i sposób uszczelnienia

Kolanko należy do metrycznego systemu połączeń rurowych wykorzystującego stożek 24°. Gwint M36x2 służy przede wszystkim do docisku elementów współpracujących.

Nie jest to typowy gwint rurowy uszczelniany na zwojach. Dlatego nie należy stosować taśmy PTFE jako podstawowego sposobu uszczelnienia połączenia 25S.

Dlaczego stal nierdzewna 1.4571?

Stal nierdzewna 1.4571 jest dobrym wyborem tam, gdzie wymagana jest zwiększona odporność na korozję oraz większa trwałość powierzchni w wymagającym środowisku pracy.

Wersję nierdzewną warto stosować między innymi w:

instalacjach narażonych na wilgoć,
układach montowanych na zewnątrz,
maszynach regularnie mytych,
instalacjach przemysłowych,
układach wykonywanych z rur nierdzewnych,
aplikacjach wymagających spójności materiałowej instalacji.

Kolanko 90° w ciężkiej serii S

Zmiana kierunku przepływu bezpośrednio na złączce pozwala uniknąć dużego łuku rury i ograniczyć przestrzeń potrzebną do zabudowy instalacji.

Kolanko 90° pomaga:

prowadzić rurę bliżej konstrukcji maszyny,
ograniczyć naprężenia wynikające z nieprawidłowego gięcia,
uprościć przebieg instalacji,
zmniejszyć liczbę dodatkowych adapterów,
ułatwić późniejszy dostęp serwisowy.

Kolanko BB nie jest przyłączką do bloku

Kolanko BB jest przede wszystkim elementem łączącym dwa odcinki instalacji rurowej. Nie należy automatycznie stosować go jako przyłączki wkręcanej bezpośrednio do siłownika, rozdzielacza lub bloku hydraulicznego.

Do takich zastosowań należy dobrać odpowiednią przyłączkę wyposażoną w sposób uszczelnienia właściwy dla konkretnego portu.
