Korek BSP (AGR) 1.1/2" z gniazdem pod klucz

Przejdź do sekcji Opinie

35,45 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 1.1/2" BSP
Rozmiar gwintu 1 w milimetrach 47,4-47,8zew./44,8-45,3wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 125 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.75.00.24
Oznaczenie wg VITILLO ATMG24
Oznaczenie wg CAST 307809
Oznaczenie alternatywne 4B-16

Opis

Korek BSP (AGR) 1 1/2" z gniazdem pod klucz

Korek BSP (AGR) 1 1/2" z gniazdem pod klucz to hydrauliczny element zaślepiający z gwintem zewnętrznym BSP cylindrycznym. Przeznaczony jest do zamykania kompatybilnych przyłączy z gwintem wewnętrznym w instalacjach hydraulicznych. Konstrukcja korka obejmuje wewnętrzną powierzchnię stożkową 60°, umożliwiającą współpracę z odpowiednio dopasowanym zakończeniem hydraulicznym.

Korek wykonano ze stali automatowej, zabezpieczonej ocynkiem z białą pasywacją. Maksymalne ciśnienie robocze wynosi 125 bar, a zakres temperatury pracy obejmuje od -20°C do +120°C. Produkt należy do grupy korków hydraulicznych AGR, stosowanych do zaślepiania odpowiednich połączeń gwintowanych BSP.

Parametry techniczne korka BSP AGR 1 1/2"

Rodzaj produktu: korek hydrauliczny, zaślepka gwintowana.
Typ złącza: AGR.
Rozmiar gwintu: 1 1/2" BSP.
Rodzaj gwintu: zewnętrzny, cylindryczny BSP.
Średnica zewnętrzna gwintu: 47,4-47,8 mm.
Rodzaj uszczelnienia: stożek wewnętrzny 60°.
Ciśnienie robocze: 125 bar.
Temperatura pracy: od -20°C do +120°C.
Materiał wykonania: stal automatowa.
Zabezpieczenie powierzchni: ocynk z białą pasywacją.
Kształt: prosty.
Typ konstrukcji: króciec zamykający.
Wykonanie: z gniazdem pod klucz.
Oznaczenie według Rastelli-Raccordi: 34.75.00.24.
Oznaczenie według Vitillo: ATMG24.
Oznaczenie według Cast: 307809.
Oznaczenie alternatywne podane na karcie produktu: 4B-16.
Typ katalogowy: 34.75.
Nazwa angielska: Male Plug - Thread BSP Parallel.

Zastosowanie korka BSP AGR w hydraulice siłowej

Korek hydrauliczny BSP AGR 1 1/2" służy do zamykania odpowiednio dopasowanych przyłączy z gwintem wewnętrznym BSP. Może być stosowany podczas montażu instalacji, wymiany podzespołów, prac konserwacyjnych oraz zaślepiania niewykorzystywanych połączeń hydraulicznych.

Wewnętrzne gniazdo stożkowe 60° pozwala na współpracę z odpowiednimi elementami złącznymi wyposażonymi w dopasowaną powierzchnię uszczelniającą. Przy doborze należy uwzględnić zarówno gwint BSP 1 1/2", jak i geometrię powierzchni współpracujących.

Gwint zewnętrzny BSP 1 1/2" – charakterystyka połączenia

Korek posiada gwint zewnętrzny BSP cylindryczny w rozmiarze 1 1/2". Gwint ten jest przeznaczony do współpracy z odpowiednim gwintem wewnętrznym. Średnica zewnętrzna gwintu mieści się w zakresie 47,4-47,8 mm.

Podczas identyfikacji przyłącza należy sprawdzić rodzaj i rozmiar gwintu. Gwintu cylindrycznego BSP nie należy utożsamiać z gwintem stożkowym ani z innymi systemami połączeń rurowych. Zgodność gwintu jest jednym z warunków prawidłowego montażu, ale o szczelności decyduje również konstrukcja powierzchni uszczelniających.

Stożek wewnętrzny 60° – sposób uszczelnienia

Korek BSP AGR ma wewnętrzną powierzchnię stożkową o kącie 60°. Jest ona przeznaczona do współpracy z kompatybilnym zakończeniem hydraulicznym o odpowiedniej geometrii. Takie rozwiązanie umożliwia zamknięcie połączenia przez docisk dopasowanych powierzchni uszczelniających.

Przed montażem należy sprawdzić stan gniazda stożkowego oraz powierzchni współpracującego elementu. Zarysowania, odkształcenia i zanieczyszczenia mogą wpływać na szczelność połączenia. Samo dokręcenie gwintu nie zastępuje prawidłowego dopasowania elementów uszczelniających.

Ciśnienie robocze 125 bar i temperatura pracy

Korek BSP AGR 1 1/2" posiada deklarowane ciśnienie robocze 125 bar. Zakres temperatury pracy produktu wynosi od -20°C do +120°C. Parametry te należy uwzględnić podczas doboru korka do określonego układu hydraulicznego.

Przed zastosowaniem należy sprawdzić również parametry współpracującego przyłącza i pozostałych elementów połączenia. Dopuszczalne warunki eksploatacji kompletnego zespołu nie powinny przekraczać ograniczeń jego poszczególnych części.

Stal automatowa i ocynk z białą pasywacją

Korek wykonany jest ze stali automatowej, zabezpieczonej powłoką cynkową z białą pasywacją. Ocynk stanowi ochronę powierzchni stalowej przed korozją i jest elementem wykończenia produktu.

Przy wyborze korka należy uwzględnić rodzaj instalacji, środowisko pracy oraz zgodność materiałową elementów. W przypadku szczególnych wymagań eksploatacyjnych należy sprawdzić przydatność zastosowanego materiału i powłoki ochronnej.

Gniazdo pod klucz – montaż korka hydraulicznego

Korek BSP AGR wyposażony jest w gniazdo pod klucz, umożliwiające jego montaż i demontaż odpowiednio dobranym narzędziem. Takie wykonanie ułatwia obsługę połączenia podczas prac montażowych i serwisowych.

Przed zamontowaniem korka należy upewnić się, że gwint i powierzchnie uszczelniające są czyste oraz nieuszkodzone. Dokręcanie należy wykonać zgodnie z wymaganiami stosowanego systemu połączeniowego, bez nadmiernego obciążania gwintu.

Oznaczenia katalogowe Rastelli-Raccordi, Vitillo i Cast

Korek BSP AGR 1 1/2" można identyfikować za pomocą oznaczeń katalogowych producentów armatury hydraulicznej. Według Rastelli-Raccordi występuje pod numerem 34.75.00.24, według Vitillo jako ATMG24, a według Cast jako 307809. Produkt należy do typu katalogowego 34.75.

Oznaczenia te ułatwiają identyfikację odpowiedniego wariantu podczas porównywania katalogów oraz doboru części zamiennych. Przed zastosowaniem elementu innego producenta należy potwierdzić zgodność jego gwintu, konstrukcji oraz dopuszczalnych parametrów pracy.

Dobór korka BSP AGR 1 1/2" do instalacji hydraulicznej

Podczas wyboru korka należy sprawdzić przede wszystkim gwint zewnętrzny BSP 1 1/2", rodzaj uszczelnienia oraz parametry robocze. Dla tego wariantu określono ciśnienie 125 bar, temperaturę pracy od -20°C do +120°C i wewnętrzny stożek 60°.

Istotne jest również dopasowanie konstrukcji współpracującego przyłącza. Korki z gwintem BSP mogą występować w różnych wykonaniach uszczelniających, dlatego sam rozmiar gwintu nie powinien być jedynym kryterium wyboru.

Montaż i kontrola szczelności korka BSP AGR

Przed rozpoczęciem prac należy wyłączyć urządzenie i bezpiecznie odciążyć instalację hydrauliczną. Następnie trzeba skontrolować stan gwintu wewnętrznego przyłącza, gwintu korka oraz powierzchni uszczelniających. Uszkodzone lub zanieczyszczone elementy należy doprowadzić do właściwego stanu przed montażem.

Korek należy wprowadzić w odpowiednie przyłącze i dokręcić właściwym narzędziem zgodnie z wymaganiami połączenia. Po zakończeniu montażu należy sprawdzić szczelność przed rozpoczęciem normalnej pracy układu. Nie należy usuwać nieszczelności przez nadmierne dokręcanie uszkodzonych elementów.

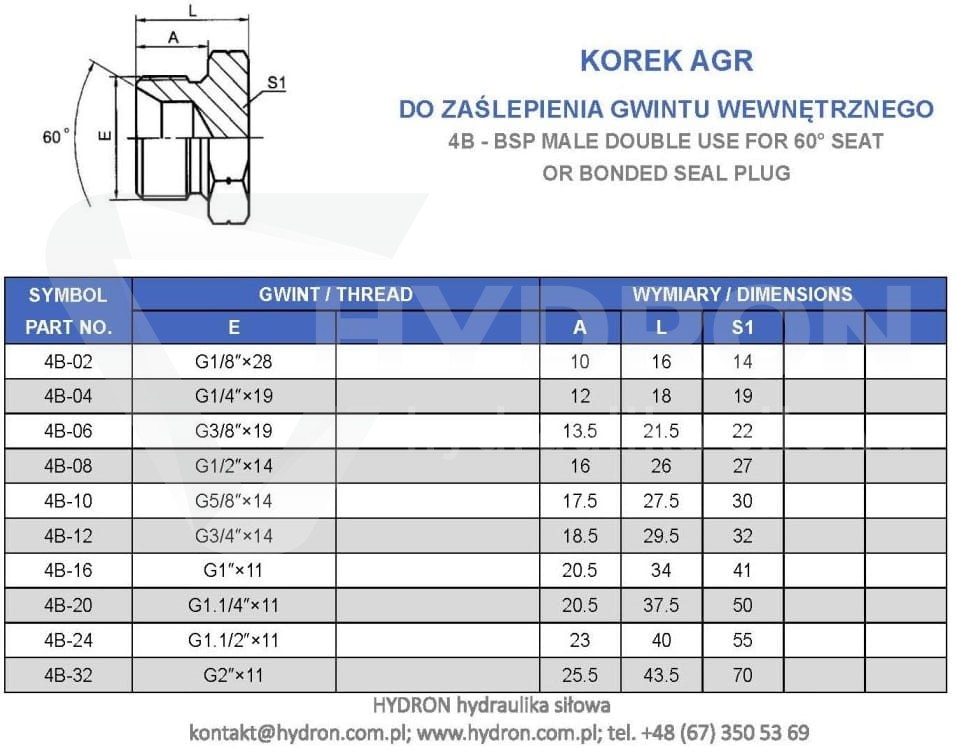

Specyfikacja techniczna

Parametr	Wartość
Produkt	Korek BSP (AGR) 1 1/2" z gniazdem pod klucz
Typ	AGR / 34.75
Gwint	Zewnętrzny BSP cylindryczny 1 1/2"
Uszczelnienie	Stożek wewnętrzny 60°
Ciśnienie pracy	125 bar
Temperatura pracy	-20°C do +120°C
Materiał	Stal automatowa
Powłoka	Ocynk z białą pasywacją
Rastelli-Raccordi	34.75.00.24
Vitillo	ATMG24
Cast	307809
Nazwa angielska	Male Plug - Thread BSP Parallel
