Korek BSP (AGR) 1.1/4" z gniazdem pod klucz

Przejdź do sekcji Opinie

26,05 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 1.1/4" BSP
Rozmiar gwintu 1 w milimetrach 41,5-41,9zew./39,0-39,5wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 160 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.75.00.20
Oznaczenie wg VITILLO ATMG20
Oznaczenie wg CAST 307808
Oznaczenie alternatywne 4B-16

Opis

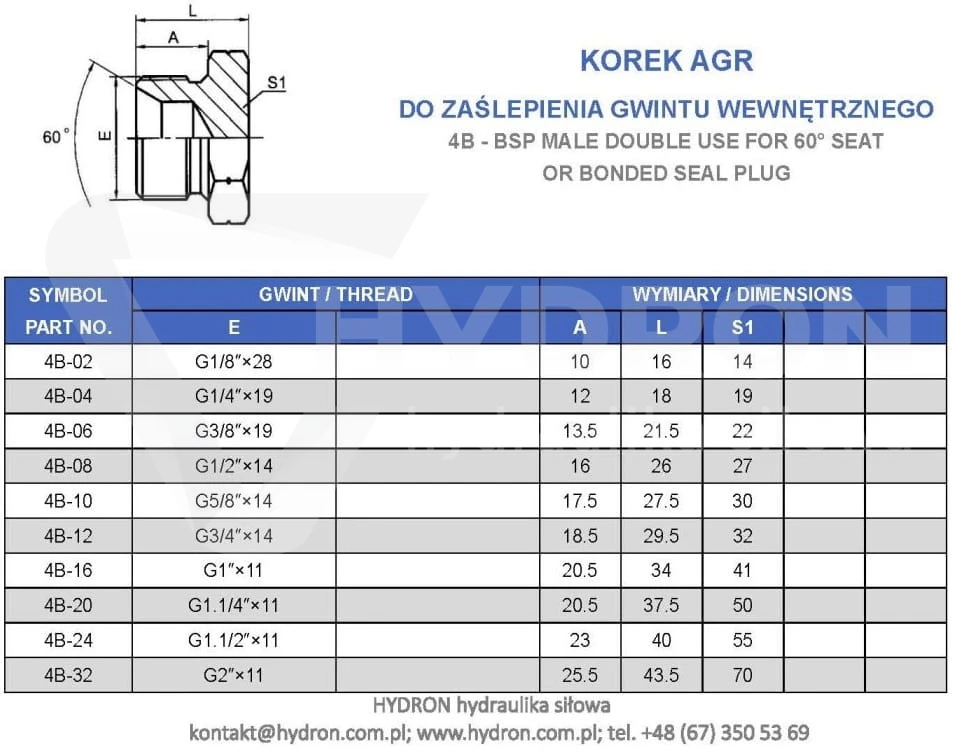

Korek BSP (AGR) 1 1/4" z gniazdem pod klucz

Korek BSP (AGR) 1 1/4" z gniazdem pod klucz to stalowy element hydrauliczny przeznaczony do zaślepiania kompatybilnych przyłączy z gwintem wewnętrznym. Posiada zewnętrzny gwint cylindryczny BSP w rozmiarze 1 1/4" oraz wewnętrzny stożek uszczelniający 60°. Konstrukcja z gniazdem pod klucz umożliwia montaż i demontaż korka za pomocą odpowiednio dobranego narzędzia.

Korek wykonany jest ze stali automatowej, a jego powierzchnię zabezpieczono ocynkiem z białą pasywacją. Ciśnienie robocze wynosi 160 bar, natomiast zakres temperatury pracy obejmuje od -20°C do +120°C. Produkt należy do grupy korków hydraulicznych typu 34.75, określanych jako Male Plug - Thread BSP Parallel.

Parametry techniczne korka BSP AGR 1 1/4"

Rodzaj produktu: korek hydrauliczny zaślepiający.
Typ przyłącza: AGR.
Rozmiar gwintu: BSP 1 1/4".
Rodzaj gwintu: zewnętrzny, cylindryczny BSP.
Średnica zewnętrzna gwintu: 41,5-41,9 mm.
Średnica wewnętrzna gwintu: 39,0-39,5 mm.
Rodzaj uszczelnienia: stożek wewnętrzny 60°.
Ciśnienie robocze: 160 bar.
Temperatura pracy: od -20°C do +120°C.
Materiał wykonania: stal automatowa.
Zabezpieczenie powierzchni: ocynk z białą pasywacją.
Typ konstrukcji: króciec zamykający.
Kształt: prosty.
Wykonanie: z gniazdem pod klucz.
Oznaczenie według Rastelli-Raccordi: 34.75.00.20.
Oznaczenie według Vitillo: ATMG20.
Oznaczenie według Cast: 307808.
Typ katalogowy: 34.75.
Nazwa angielska: Male Plug - Thread BSP Parallel.

Zastosowanie korka BSP AGR w hydraulice siłowej

Korek BSP AGR 1 1/4" służy do zamykania odpowiednio dobranych przyłączy hydraulicznych wyposażonych w gwint wewnętrzny BSP. Może być wykorzystywany podczas montażu instalacji, wymiany podzespołów, prac konserwacyjnych oraz zaślepiania niewykorzystywanych zakończeń gwintowanych.

Gwint zewnętrzny umożliwia zamocowanie korka w kompatybilnym przyłączu. Przy doborze należy zweryfikować rozmiar gwintu, jego cylindryczne wykonanie oraz sposób uszczelnienia. Samo dopasowanie gwintu nie gwarantuje prawidłowego zamknięcia każdego rodzaju przyłącza.

Gwint zewnętrzny BSP 1 1/4" cylindryczny

Korek wyposażony jest w gwint zewnętrzny BSP cylindryczny o rozmiarze 1 1/4". Średnica zewnętrzna gwintu wynosi 41,5-41,9 mm, natomiast średnica wewnętrzna mieści się w zakresie 39,0-39,5 mm. Gwint przeznaczony jest do współpracy z odpowiednim zakończeniem wyposażonym w gwint wewnętrzny.

Gwintu cylindrycznego BSP nie należy mylić z gwintem stożkowym ani z innymi rodzajami przyłączy stosowanych w hydraulice siłowej. Przed montażem należy sprawdzić zgodność obu elementów połączenia.

Stożek wewnętrzny 60° – konstrukcja uszczelniająca

Korek AGR posiada wewnętrzną powierzchnię stożkową o kącie 60°. Jest ona przeznaczona do współpracy z odpowiednio dopasowaną powierzchnią uszczelniającą drugiego elementu połączenia. Prawidłowe dopasowanie geometrii ma znaczenie dla uzyskania szczelności.

Podczas montażu należy zwrócić uwagę na czystość oraz stan powierzchni stożkowych. Uszkodzenia mechaniczne, odkształcenia i zanieczyszczenia mogą powodować nieszczelności, nawet jeśli gwinty obu elementów mają odpowiedni rozmiar.

Ciśnienie robocze 160 bar

Korek BSP AGR 1 1/4" posiada deklarowane ciśnienie robocze 160 bar. Parametr ten należy uwzględnić podczas doboru korka do instalacji hydraulicznej, szczególnie gdy element ma pozostawać zamontowany podczas pracy układu.

Dopuszczalne ciśnienie kompletnego połączenia zależy również od parametrów współpracującego przyłącza i pozostałych elementów instalacji. Przed zastosowaniem należy upewnić się, że cały układ połączeniowy odpowiada wymaganym warunkom eksploatacji.

Temperatura pracy od -20°C do +120°C

Zakres temperatury pracy korka wynosi od -20°C do +120°C. Parametr ten określa przedział temperatur podany dla produktu i powinien być uwzględniany podczas doboru elementów armatury hydraulicznej.

Warunki użytkowania należy rozpatrywać dla kompletnego połączenia, uwzględniając także ograniczenia współpracujących elementów.

Stal automatowa i ocynk z białą pasywacją

Korek wykonany jest ze stali automatowej. Powierzchnia produktu została zabezpieczona warstwą ocynku z białą pasywacją, pełniącą funkcję ochronną przed korozją.

Stalowe wykonanie i galwaniczne zabezpieczenie powierzchni stanowią istotne cechy konstrukcyjne produktu. Przy jego wyborze należy uwzględnić środowisko pracy instalacji oraz wymagania dotyczące zastosowanych materiałów.

Gniazdo pod klucz – montaż i demontaż

Korek wyposażony jest w gniazdo pod klucz, które umożliwia dokręcanie oraz odkręcanie odpowiednio dobranym narzędziem. Rozwiązanie ułatwia obsługę połączenia podczas prac montażowych i serwisowych.

Przed montażem należy oczyścić przyłącze, sprawdzić stan gwintów i powierzchni uszczelniających. Dokręcanie powinno odbywać się zgodnie z wymaganiami stosowanego systemu połączeniowego. Po zamontowaniu korka należy skontrolować szczelność zamknięcia.

Oznaczenia katalogowe Rastelli-Raccordi, Vitillo i Cast

Korek BSP AGR 1 1/4" posiada oznaczenia katalogowe umożliwiające identyfikację produktu podczas porównywania dokumentacji technicznej. W katalogu Rastelli-Raccordi wskazano oznaczenie 34.75.00.20, w katalogu Vitillo ATMG20, natomiast w katalogu Cast 307808.

Oznaczenia katalogowe są pomocne podczas wyszukiwania części zamiennych i kompletowania armatury hydraulicznej. Przed zastosowaniem produktu innego producenta należy potwierdzić zgodność jego konstrukcji, gwintu, powierzchni uszczelniającej oraz parametrów pracy.

Dobór korka BSP AGR 1 1/4" do przyłącza hydraulicznego

Przy wyborze korka należy uwzględnić gwint zewnętrzny BSP 1 1/4", stożek wewnętrzny 60°, ciśnienie robocze 160 bar oraz temperaturę pracy od -20°C do +120°C. Istotne jest również dopasowanie konstrukcji uszczelniającej do współpracującego przyłącza.

Korki z gwintem BSP mogą występować w różnych wykonaniach, dlatego nie należy kierować się wyłącznie rozmiarem gwintu. Prawidłowo dobrany element powinien odpowiadać zarówno wymiarom, jak i wymaganiom technicznym konkretnego połączenia hydraulicznego.

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek BSP (AGR) 1 1/4" z gniazdem pod klucz
Typ	AGR / 34.75
Gwint	Zewnętrzny BSP cylindryczny 1 1/4"
Uszczelnienie	Stożek wewnętrzny 60°
Ciśnienie robocze	160 bar
Temperatura pracy	Od -20°C do +120°C
Materiał	Stal automatowa
Powłoka	Ocynk z białą pasywacją
Rastelli-Raccordi	34.75.00.20
Vitillo	ATMG20
Cast	307808
