Korek BSP (AGR) 1/8" z gniazdem pod klucz 14

Przejdź do sekcji Opinie

13,95 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 1/8" BSP
Rozmiar gwintu 1 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 350 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.75.00.02
Oznaczenie wg VITILLO ATMG02
Oznaczenie wg CAST 307801
Oznaczenie alternatywne 4B-02

Opis

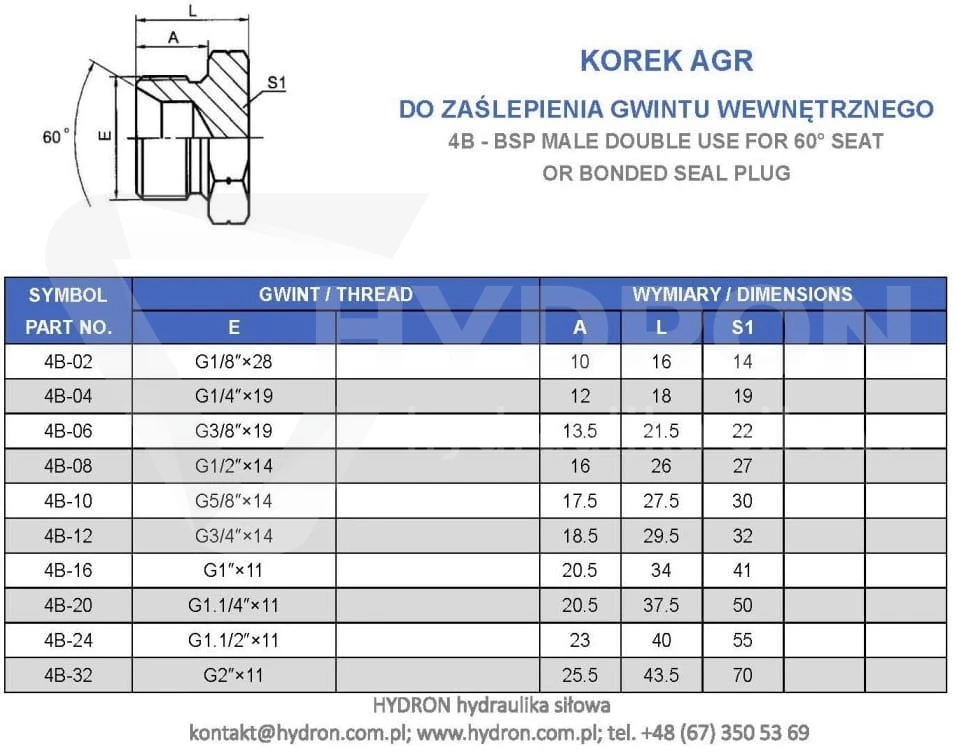

Korek BSP (AGR) 1/8" z gniazdem pod klucz 14

Korek BSP (AGR) 1/8" z gniazdem pod klucz 14 to stalowy element zaślepiający przeznaczony do zamykania kompatybilnych przyłączy z gwintem wewnętrznym. Posiada gwint zewnętrzny BSP cylindryczny w rozmiarze 1/8" oraz wewnętrzny stożek uszczelniający 60°. Konstrukcja prosta, wyposażona w gniazdo pod klucz, umożliwia montaż i demontaż odpowiednio dobranym narzędziem.

Produkt należy do grupy złączy hydraulicznych typu 34.75, określanych w dokumentacji anglojęzycznej jako Male Plug - Thread BSP Parallel. Wykonany jest ze stali z galwaniczną ochroną powierzchni. Korek służy do zaślepiania odpowiednio dopasowanych zakończeń instalacji hydraulicznych, w których wymagane jest zamknięcie przyłącza z gwintem wewnętrznym BSP.

Parametry techniczne korka BSP AGR 1/8"

Rodzaj produktu: korek hydrauliczny zaślepiający.
Typ przyłącza: AGR.
Rozmiar gwintu: BSP 1/8".
Rodzaj gwintu: zewnętrzny, cylindryczny BSP.
Rodzaj uszczelnienia: stożek wewnętrzny 60°.
Typ konstrukcji: króciec zamykający.
Kształt: prosty.
Wykonanie: z gniazdem pod klucz.
Oznaczenie w nazwie produktu: 14.
Materiał wykonania: stal.
Ochrona powierzchni: galwanizowana.
Symbol produktu: 4B-02.
Oznaczenie według Rastelli-Raccordi: 34.75.00.02.
Oznaczenie według Cast: 307801.
Typ katalogowy: 34.75.
Nazwa angielska: Male Plug - Thread BSP Parallel.
Przeznaczenie: zaślepianie kompatybilnych przyłączy z gwintem wewnętrznym.

Zastosowanie korka BSP AGR 1/8" w hydraulice siłowej

Korek BSP AGR 1/8" służy do zamykania zakończeń wyposażonych w odpowiednio dobrany gwint wewnętrzny BSP. Może być wykorzystywany podczas montażu instalacji hydraulicznych, wymiany podzespołów, prac konserwacyjnych oraz zaślepiania niewykorzystywanych przyłączy.

Konstrukcja z gwintem zewnętrznym umożliwia zamocowanie korka w kompatybilnym otworze gwintowanym. Przed zastosowaniem należy sprawdzić zgodność gwintu oraz sposób uszczelnienia współpracującego połączenia. Sam rozmiar gwintu nie jest wystarczającym potwierdzeniem kompatybilności.

Gwint zewnętrzny BSP 1/8" cylindryczny

Korek wyposażony jest w gwint zewnętrzny BSP cylindryczny w rozmiarze 1/8". Jest przeznaczony do współpracy z odpowiednim przyłączem posiadającym gwint wewnętrzny. Cylindryczne wykonanie gwintu stanowi istotną cechę identyfikacyjną tego wariantu.

Podczas doboru należy odróżnić gwint cylindryczny BSP od gwintów stożkowych oraz innych systemów połączeniowych. Należy również uwzględnić konstrukcję powierzchni uszczelniających, ponieważ zgodność gwintu nie gwarantuje szczelności każdego połączenia.

Stożek wewnętrzny 60° – rodzaj uszczelnienia

Korek BSP AGR posiada wewnętrzną powierzchnię stożkową o kącie 60°. Rozwiązanie to jest przeznaczone do współpracy z odpowiednio dopasowanym elementem przyłącza hydraulicznego. Prawidłowa szczelność zależy od zgodności geometrii powierzchni uszczelniających oraz właściwego montażu.

Przed zamontowaniem korka należy sprawdzić stan powierzchni stożkowej i elementu współpracującego. Zarysowania, odkształcenia oraz zanieczyszczenia mogą wpływać na szczelność połączenia. Nie należy zakładać, że samo dokręcenie gwintu zapewni prawidłowe uszczelnienie.

Gniazdo pod klucz – montaż i demontaż korka

Korek BSP (AGR) 1/8" wyposażony jest w gniazdo pod klucz, które umożliwia jego montaż i demontaż przy użyciu odpowiednio dobranego narzędzia. W nazwie tego wariantu występuje dodatkowe oznaczenie 14.

Podczas montażu należy sprawdzić stan gniazda, gwintu oraz powierzchni współpracujących. Narzędzie powinno być prawidłowo dopasowane, aby ograniczyć ryzyko uszkodzenia elementu podczas dokręcania lub odkręcania.

Stalowe wykonanie i galwaniczna ochrona powierzchni

Korek BSP AGR 1/8" wykonany jest ze stali. Powierzchnia produktu została zabezpieczona galwanicznie, co stanowi ochronę stalowego elementu przed korozją.

Przed zastosowaniem produktu należy uwzględnić wymagania instalacji dotyczące materiału, środowiska eksploatacji oraz parametrów roboczych kompletnego połączenia. Właściwy dobór powinien obejmować zarówno konstrukcję korka, jak i warunki pracy układu.

Oznaczenia katalogowe 4B-02, Rastelli-Raccordi i Cast

Korek BSP AGR 1/8" można identyfikować na podstawie symbolu 4B-02 oraz oznaczeń katalogowych stosowanych przez producentów armatury hydraulicznej. Według Rastelli-Raccordi produkt posiada oznaczenie 34.75.00.02, natomiast według Cast występuje pod numerem 307801.

Oznaczenia te ułatwiają wyszukiwanie odpowiedniego wariantu podczas kompletowania instalacji hydraulicznych i doboru części zamiennych. Przy porównywaniu elementów należy sprawdzić zgodność rozmiaru gwintu, konstrukcji oraz rodzaju powierzchni uszczelniającej.

Typ katalogowy 34.75 – Male Plug BSP Parallel

Korek należy do grupy złączy typu 34.75. Angielska nazwa Male Plug - Thread BSP Parallel oznacza korek z gwintem zewnętrznym BSP cylindrycznym. Produkt posiada prostą konstrukcję króćca zamykającego i wewnętrzną powierzchnię stożkową 60°.

Przy wyborze elementu należy zwrócić uwagę na zgodność wszystkich cech konstrukcyjnych z przyłączem hydraulicznym. Korki gwintowane mogą występować w różnych wykonaniach, dlatego nie powinny być dobierane wyłącznie na podstawie średnicy gwintu.

Dobór korka BSP AGR 1/8" do przyłącza hydraulicznego

Przed zakupem należy zweryfikować gwint wewnętrzny współpracującego przyłącza oraz jego konstrukcję uszczelniającą. Dla tego wariantu istotne są zewnętrzny gwint BSP 1/8", cylindryczny charakter gwintu oraz wewnętrzny stożek 60°.

Podczas wymiany dotychczas używanego korka pomocne są oznaczenia 4B-02, 34.75.00.02 i 307801. Przed zastosowaniem elementu zamiennego należy potwierdzić jego zgodność z wymaganiami konkretnego połączenia.

Montaż i kontrola szczelności korka BSP AGR

Przed montażem należy wyłączyć urządzenie i bezpiecznie odciążyć układ hydrauliczny. Następnie trzeba oczyścić gwint korka, przyłącze oraz powierzchnie uszczelniające. Nie należy montować elementów posiadających uszkodzone gwinty lub powierzchnie współpracujące.

Korek należy zamocować w odpowiednim przyłączu i dokręcić narzędziem dopasowanym do gniazda pod klucz, zgodnie z wymaganiami stosowanego systemu połączeniowego. Po zakończeniu montażu należy sprawdzić prawidłowość zamocowania oraz szczelność połączenia przed uruchomieniem instalacji.

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek BSP (AGR) 1/8" z gniazdem pod klucz 14
Typ złącza	AGR / 34.75
Gwint	Zewnętrzny BSP cylindryczny 1/8"
Uszczelnienie	Stożek wewnętrzny 60°
Typ konstrukcji	Króciec zamykający
Kształt	Prosty
Materiał	Stal
Ochrona powierzchni	Galwanizowana
Symbol	4B-02
Rastelli-Raccordi	34.75.00.02
Cast	307801
Nazwa angielska	Male Plug - Thread BSP Parallel
