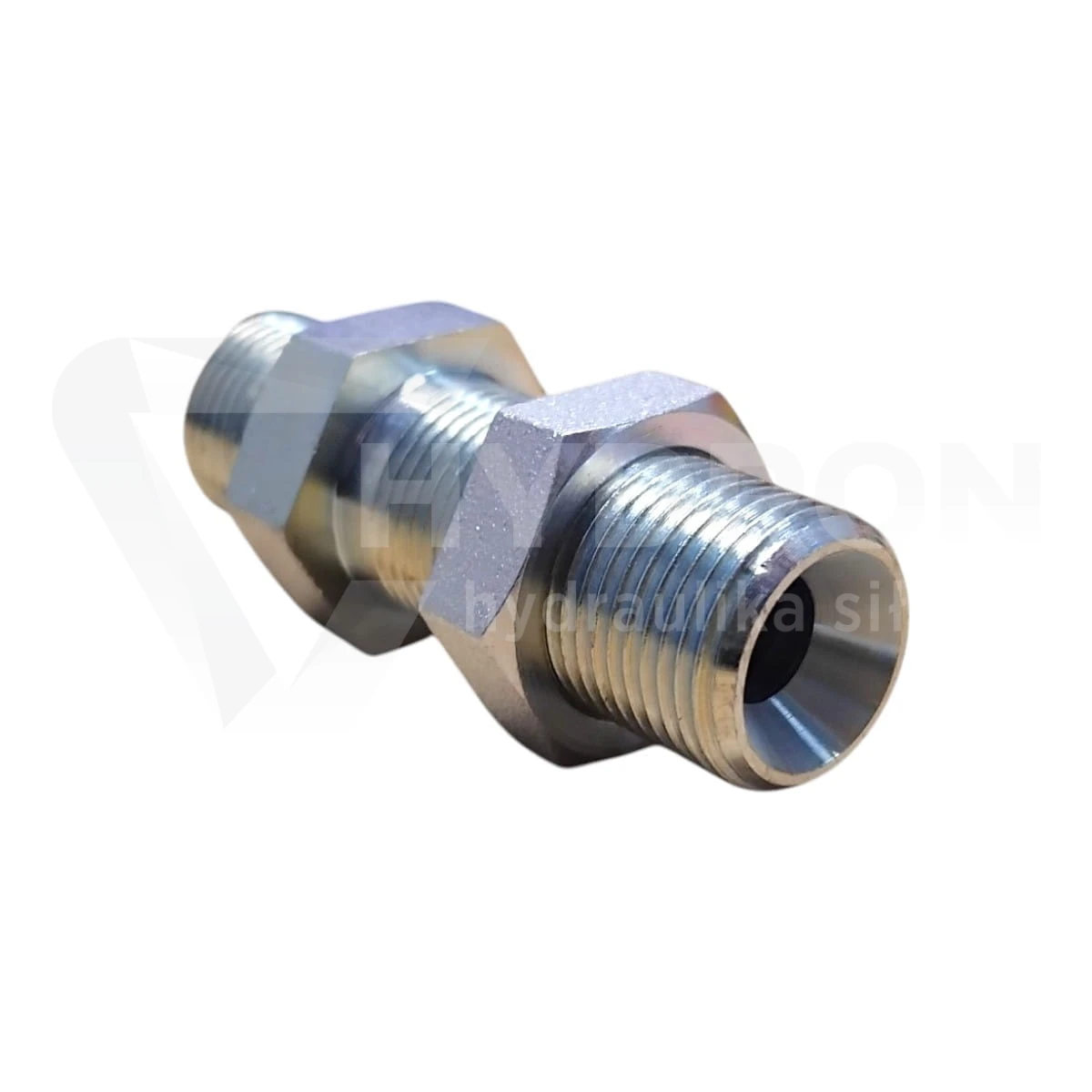

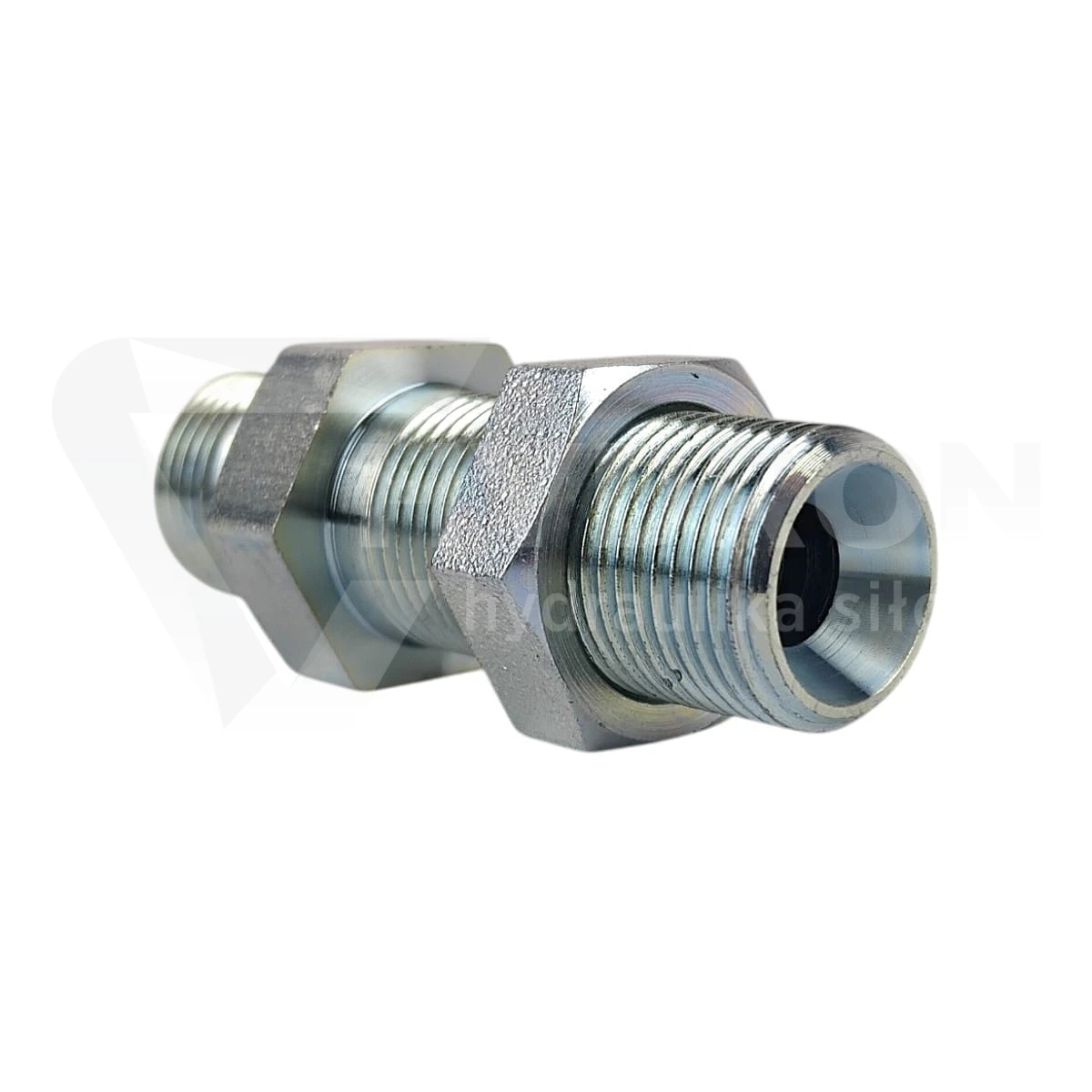

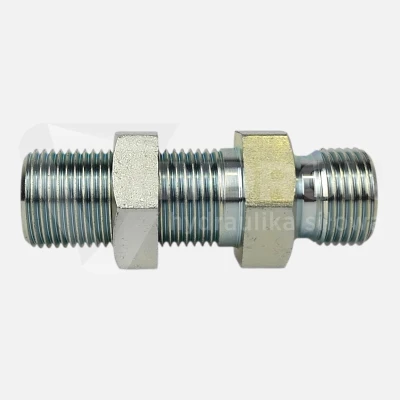

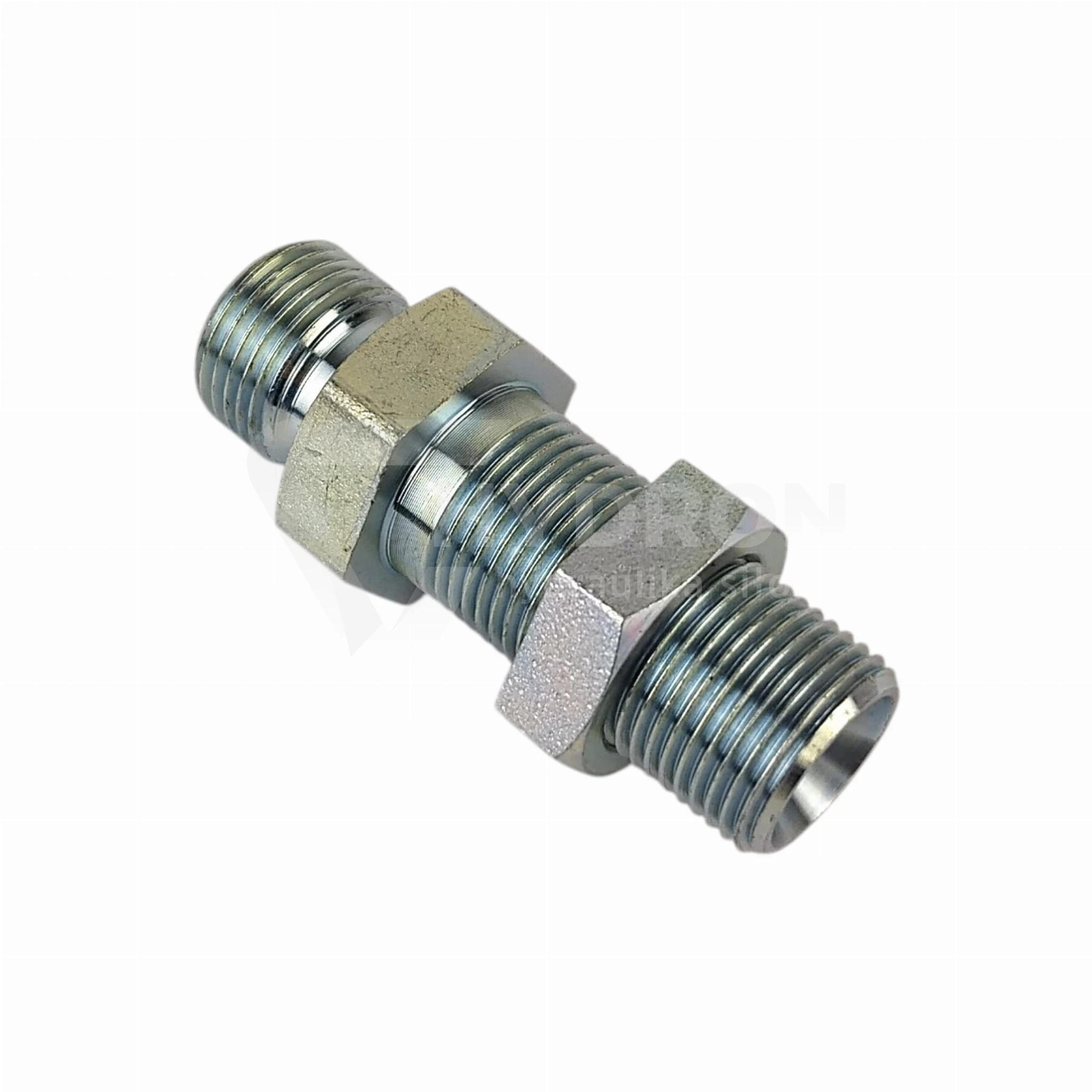

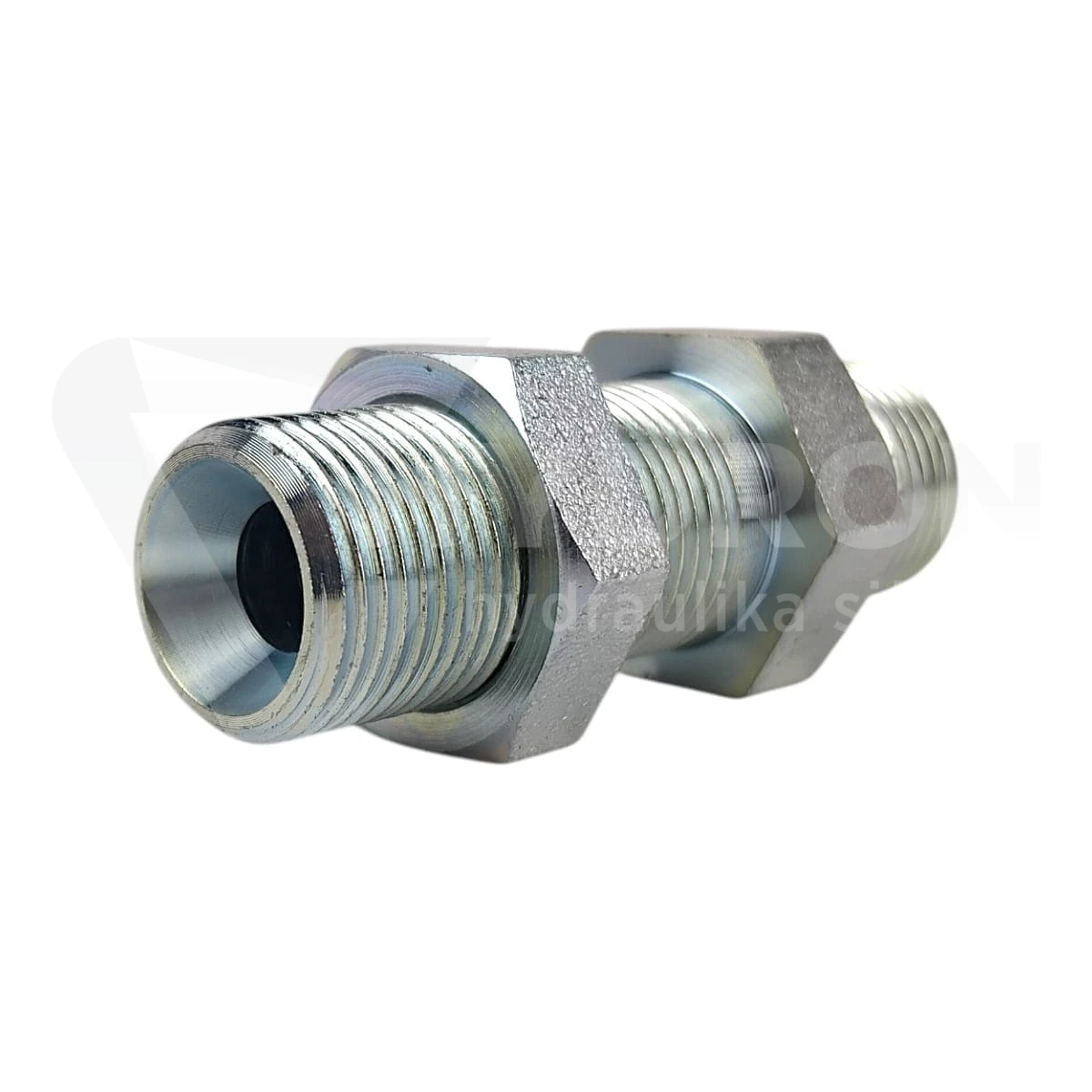

Złączka grodziowa BSP 1/8"

Przejdź do sekcji Opinie

21,08 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/8" BSP
Rozmiar gwintu 1 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Rozmiar gwintu 2 1/8" BSP
Rozmiar gwintu 2 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 350 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

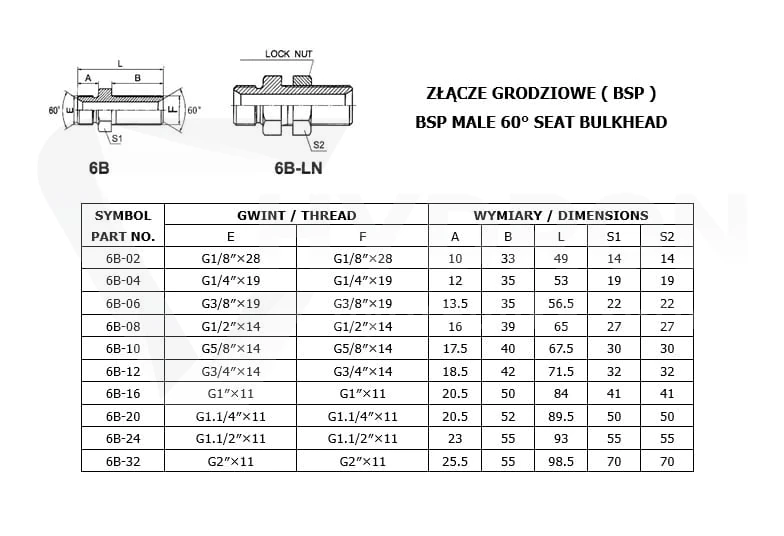

Oznaczenie alternatywne 6B-02

Opis

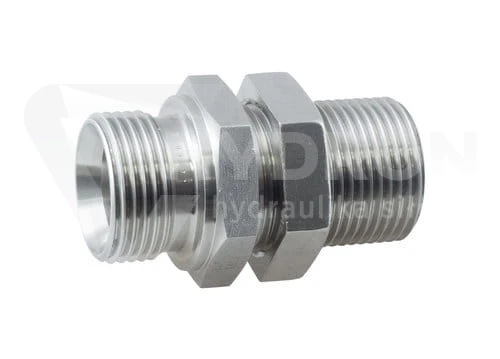

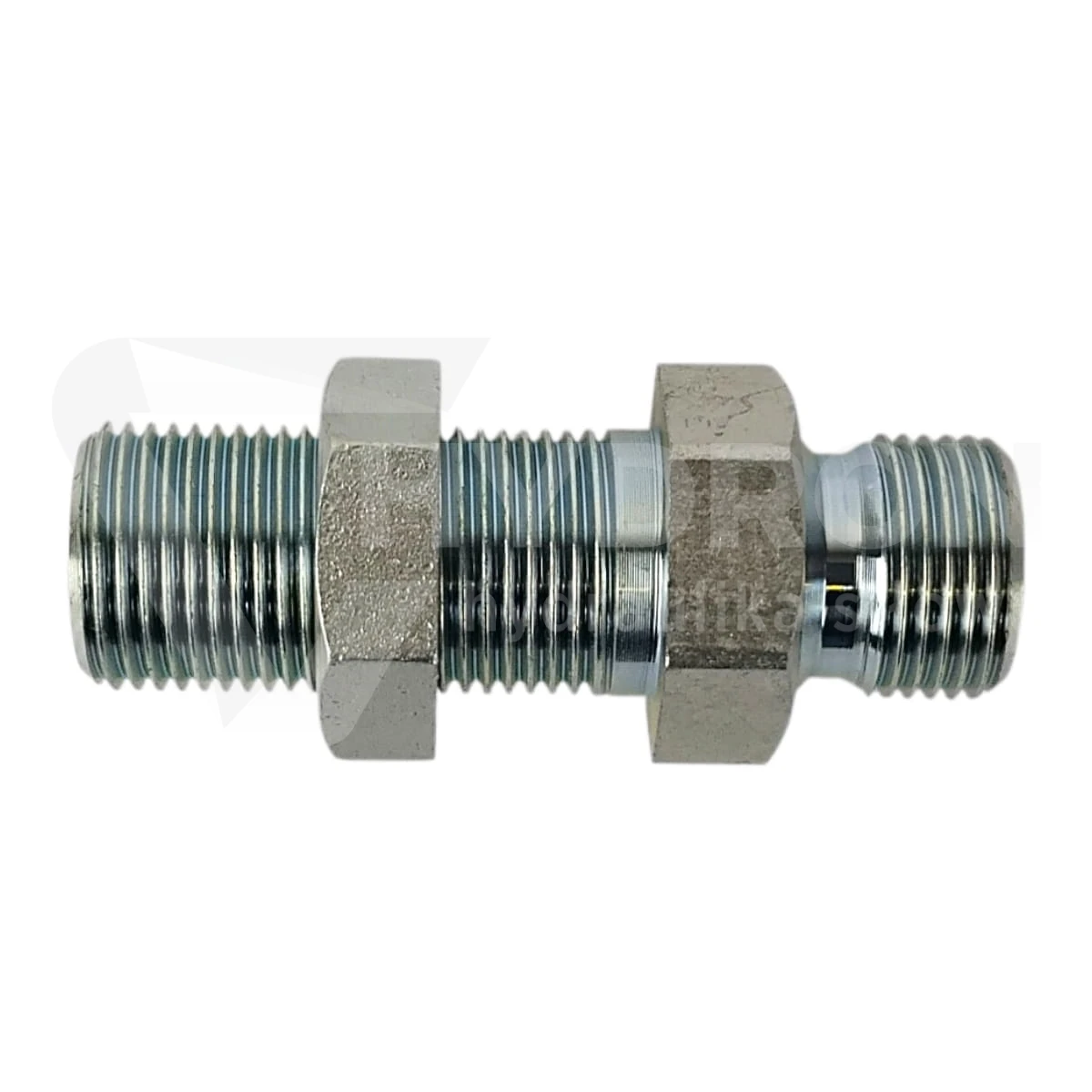

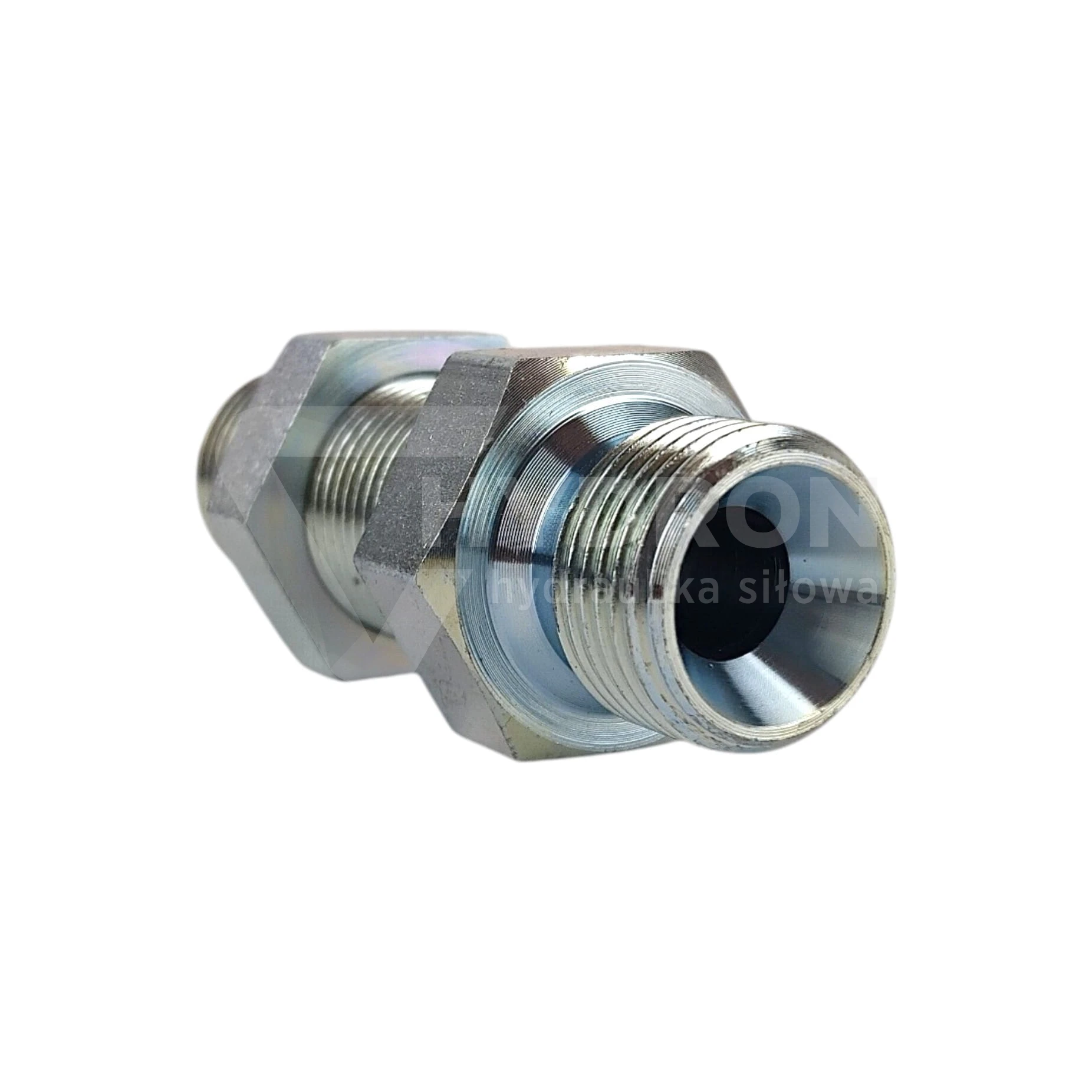

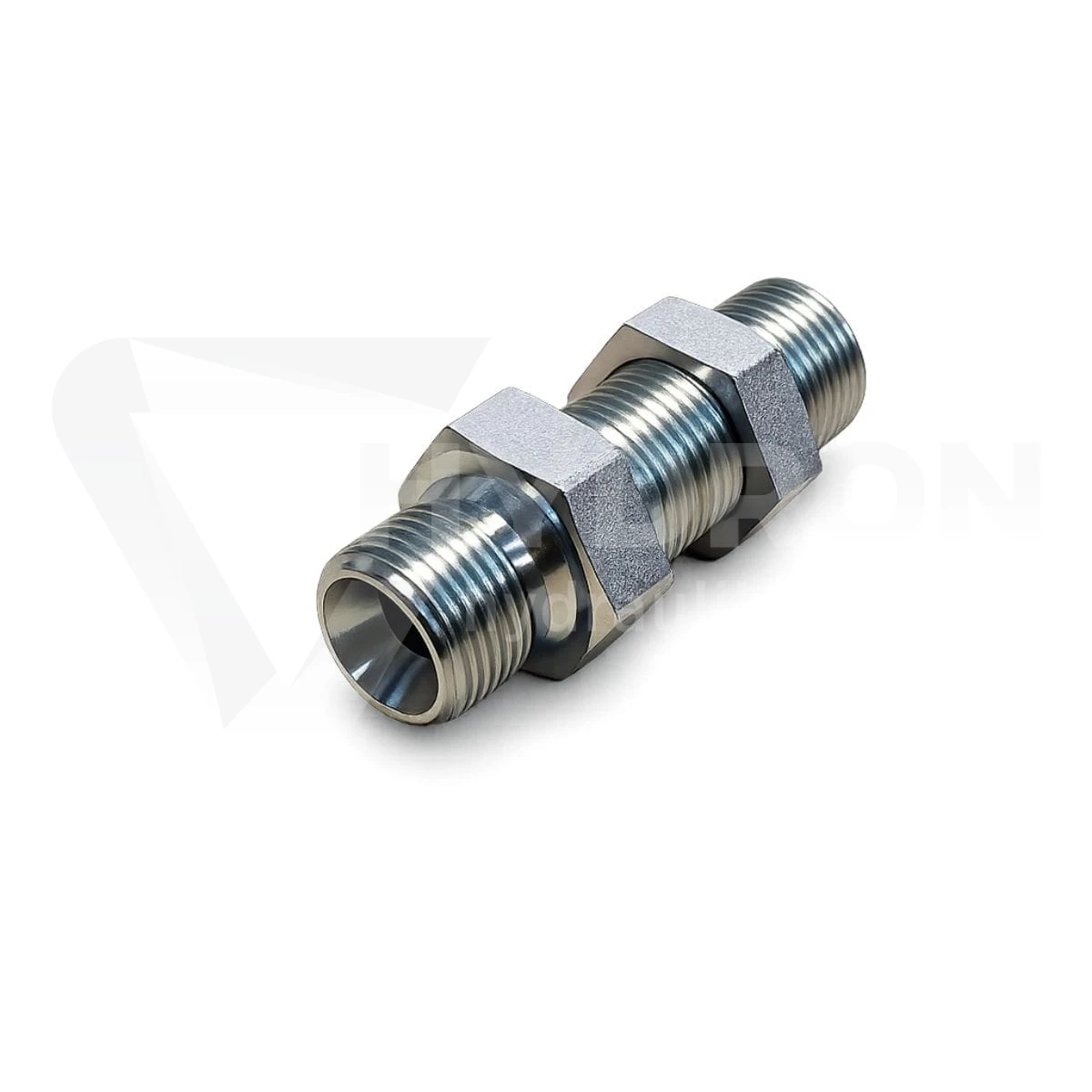

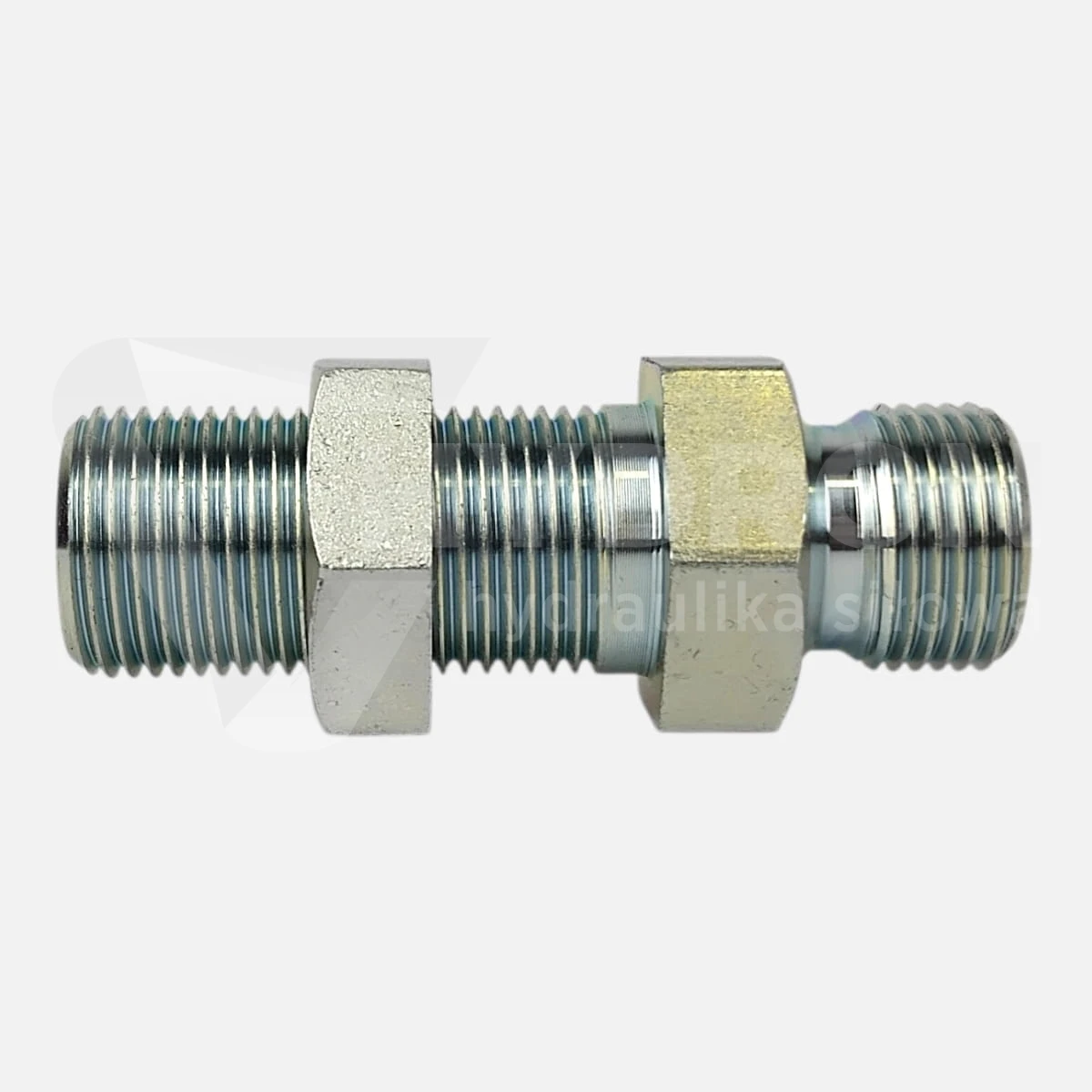

Złączka grodziowa BSP 1/8"

Złączka grodziowa BSP 1/8" to kompaktowy element przyłączeniowy do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, obudowę, ramę lub płytę montażową. Po obu stronach ma ten sam gwint 1/8" BSP, dlatego nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Produkt wykonano ze stali automatowej i zabezpieczono ocynkiem w pasywacji białej. Złączka przeznaczona jest do pracy przy ciśnieniu do 350 bar.

Parametry techniczne

Produkt: złączka grodziowa BSP 1/8"
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: BSP
Rozmiar gwintu 1: 1/8" BSP
Wymiar gwintu 1: 9,3-9,7 mm zewnętrznie / 8,2-8,6 mm wewnętrznie
Rozmiar gwintu 2: 1/8" BSP
Wymiar gwintu 2: 9,3-9,7 mm zewnętrznie / 8,2-8,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 1/8" BSP
Gwint mniejszy: brak różnicy, obie strony 1/8" BSP
Ciśnienie pracy: 350 bar
Norma wykonania: złącza BSP BS5200 / ISO 8434-6
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie alternatywne: 6B-02
Kod produktu: ZN-141-1 1/8
Kod kreskowy EAN: 2000010029617

Złączka grodziowa BSP 1/8" do małych przejść hydraulicznych

Ten wariant stosuje się tam, gdzie instalacja hydrauliczna wymaga niewielkiego, ale pewnie zamocowanego przejścia przez przegrodę. Rozmiar 1/8" BSP często pojawia się przy przewodach pomocniczych, krótkich odcinkach instalacji, punktach kontrolnych, układach sterowania, panelach technicznych i miejscach, w których liczy się dokładne prowadzenie przewodu. Inne rozmiary tego samego typu można porównać w kategorii złączki grodziowe BSP.

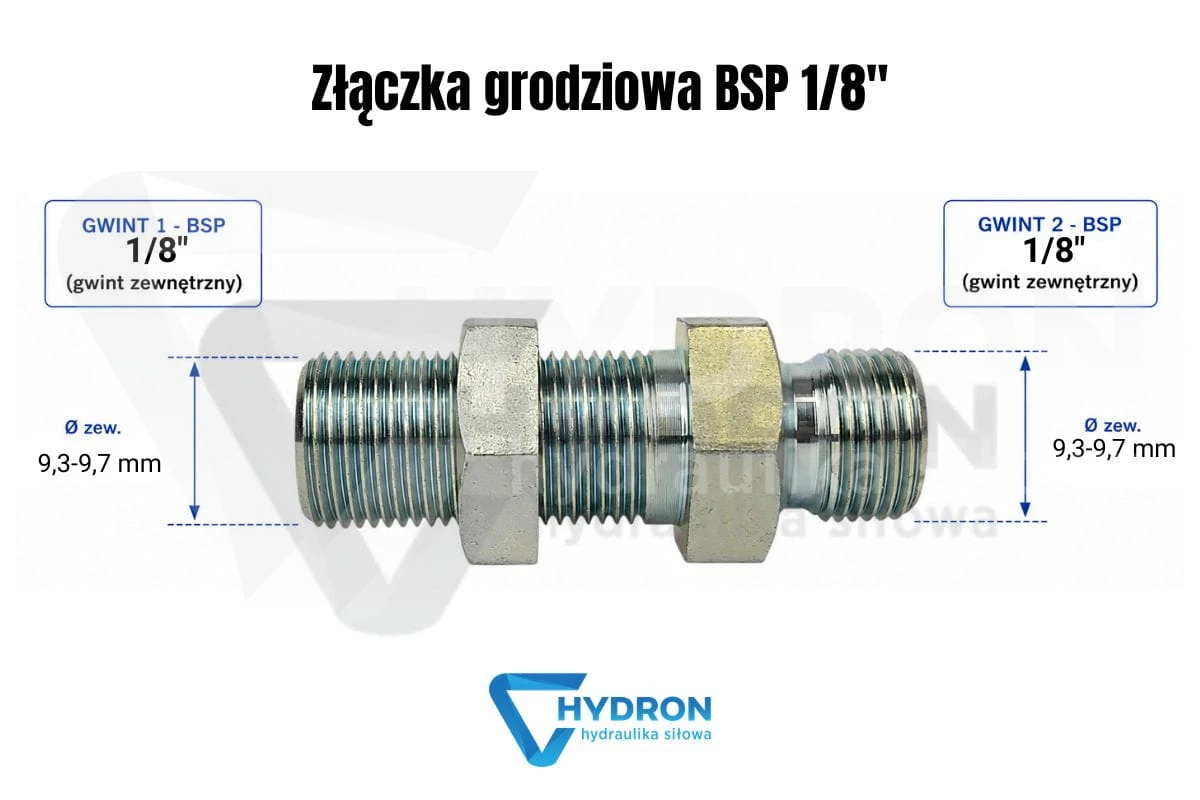

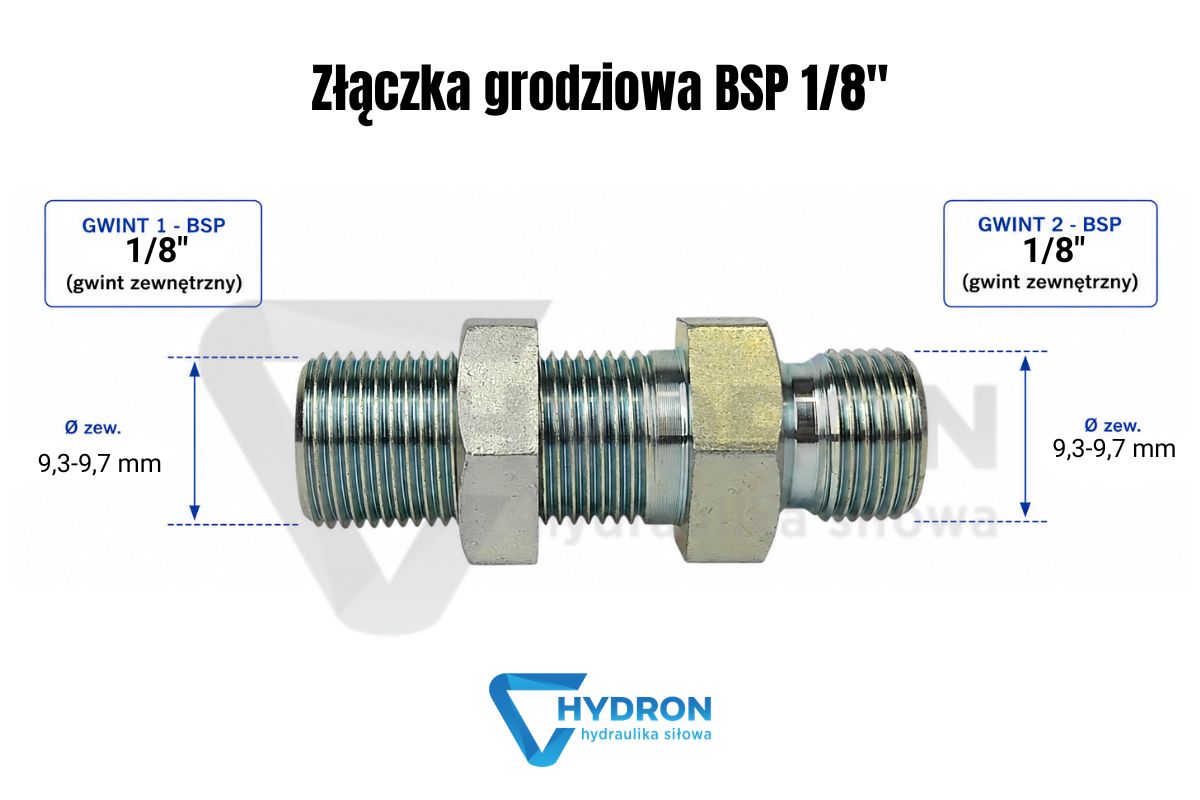

Gwint 1/8" BSP po obu stronach

Produkt ma gwint 1/8" BSP z obu stron. Oznacza to, że złączka nie zmienia standardu ani średnicy połączenia. Jej zadaniem jest stabilne przeprowadzenie instalacji przez panel, a nie redukcja gwintu. Przy doborze trzeba sprawdzić nie tylko oznaczenie 1/8", ale również rzeczywistą średnicę gwintu, typ końcówki i sposób uszczelnienia elementu współpracującego. Gwint BSP nie jest zamienny z JIC, ORFS ani NPT, nawet jeżeli średnica wydaje się podobna.

Kiedy wybrać złączkę grodziową zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa BSP 1/8" pozwala osadzić punkt przyłączeniowy w panelu, wsporniku lub obudowie, dzięki czemu przewód nie pracuje luźno w otworze. Ma to znaczenie w maszynach, w których występują drgania, częste serwisowanie albo ograniczona przestrzeń montażowa. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza lub siłownika, właściwszą grupą będą przyłączki proste hydrauliczne.

Ciśnienie pracy 350 bar i ocena całego układu

Ciśnienie pracy złączki wynosi 350 bar. Ten parametr dotyczy samego elementu, ale cały odcinek instalacji należy zawsze oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór albo element po drugiej stronie grodzi. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko gwint, ale też stan powierzchni styku, sposób prowadzenia przewodu i rzeczywiste ciśnienie w układzie. Do kontroli parametrów pracy przydatne są manometry hydrauliczne.

Montaż złączki grodziowej BSP 1/8"

Przy montażu złączka powinna być ustawiona prosto w otworze, a przewód po obu stronach nie powinien wymuszać jej położenia. Nawet przy małym gwincie 1/8" BSP zbyt krótki przewód, źle ustawiona końcówka albo naprężona rurka mogą powodować nieszczelność dopiero po uruchomieniu maszyny. Jeżeli przewód ma zostać wykonany pod konkretny punkt montażowy, warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości i sposobu prowadzenia instalacji.

Typowe błędy przy doborze złączki BSP 1/8"

Najczęstszy błąd to dobór elementu tylko po oznaczeniu „1/8 cala”, bez potwierdzenia standardu BSP. Drugi problem to traktowanie grodziówki jako zwykłego adaptera do dowolnego miejsca w układzie. Trzeci błąd pojawia się wtedy, gdy przewód przechodzi przez panel bez dodatkowej ochrony i zaczyna ocierać się o krawędź konstrukcji. W takich miejscach warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu przy przejściu przez panel

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurkę. Jeżeli instalacja pracuje w drganiach, przewód powinien mieć dodatkowe podparcie. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch przewodu, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowana część nie ma czytelnego oznaczenia, warto porównać ją z sąsiednimi wariantami. W większym rozmiarze dostępna jest złączka grodziowa BSP 1/4", a przy instalacjach wymagających większego przekroju można sprawdzić także złączkę grodziową BSP 1/2" stal nierdzewna. Jeżeli w układzie występuje inny standard, właściwym punktem startowym będzie kategoria złączki grodziowe hydrauliczne.

FAQ

Czy złączka grodziowa BSP 1/8" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 1/8"?

Produkt ma gwint 1/8" BSP po obu stronach.

Czy ta złączka jest redukcją?

Nie. Obie strony mają ten sam gwint 1/8" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka BSP 1/8"?

Ciśnienie pracy wynosi 350 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czym różni się BSP od ORFS lub JIC?

BSP, ORFS i JIC to różne standardy połączeń hydraulicznych. Różnią się geometrią, sposobem uszczelnienia i elementami współpracującymi, dlatego nie należy ich dobierać zamiennie po samej średnicy gwintu.

Czy można użyć tej złączki jako zwykłego adaptera?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do bezpośredniego wkręcania w korpus pompy, zaworu lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej BSP 1/8"?

Przed zakupem należy sprawdzić gwint 1/8" BSP po obu stronach, ciśnienie pracy 350 bar, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
