  • Korek stożkowy NPT 1/4"
  • Korek stożkowy NPT 1/4"

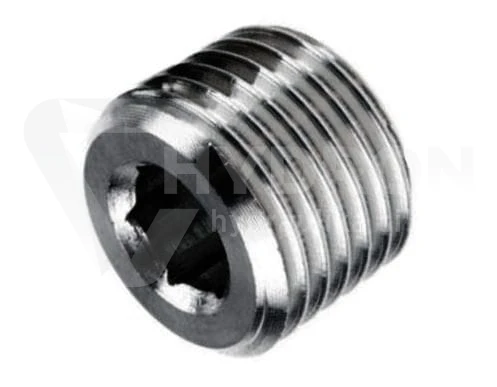

Korek stożkowy NPT 1/4"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 7,53 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Opis

Korek stożkowy NPT 1/4"

Korek stożkowy NPT 1/4" to gwintowana zaślepka przeznaczona do zamykania kompatybilnych otworów z gwintem wewnętrznym NPT. Produkt posiada zewnętrzny gwint rurowy calowy amerykański o konstrukcji stożkowej, która umożliwia uszczelnienie połączenia na powierzchniach współpracujących zwojów gwintu. Korek jest wyposażony w sześciokąt umożliwiający montaż odpowiednio dobranym kluczem.

Zaślepka NPT 1/4" znajduje zastosowanie w hydraulice siłowej, pneumatyce oraz instalacjach przemysłowych. Służy do zamykania niewykorzystywanych portów, zabezpieczania przyłączy podczas prac serwisowych oraz zaślepiania odpowiednio przygotowanych otworów w korpusach urządzeń. Przy montażu należy zastosować sposób uszczelnienia gwintu właściwy dla medium i warunków pracy instalacji.

Parametry techniczne korka stożkowego NPT 1/4"

  • Rodzaj produktu: korek gwintowany, zaślepka stożkowa.
  • Rozmiar gwintu: 1/4".
  • System gwintowy: NPT.
  • Rodzaj gwintu: zewnętrzny, rurowy calowy amerykański.
  • Konstrukcja gwintu: stożkowa.
  • Standardowy skok gwintu 1/4" NPT: 18 zwojów na cal.
  • Kąt zarysu gwintu NPT: 60°.
  • Sposób uszczelnienia: na gwincie, z zastosowaniem odpowiedniego środka uszczelniającego.
  • Sposób montażu: sześciokąt pod klucz.
  • Przeznaczenie: zaślepianie kompatybilnych otworów z gwintem wewnętrznym NPT.
  • Obszary zastosowania: hydraulika siłowa, pneumatyka, instalacje techniczne i przemysłowe.

Zastosowanie korka NPT 1/4" w hydraulice siłowej

Korek stożkowy NPT 1/4" przeznaczony jest do zamykania odpowiednio dopasowanych otworów gwintowanych w elementach układów hydraulicznych. Może być wykorzystywany podczas montażu instalacji, modernizacji maszyn, wymiany podzespołów i prac konserwacyjnych.

Przykładowe miejsca zastosowania obejmują kompatybilne porty w korpusach pomp hydraulicznych, rozdzielaczy, zaworów oraz innych elementów wyposażonych w odpowiedni gwint wewnętrzny NPT. Przed montażem należy sprawdzić, czy konstrukcja otworu odpowiada wymaganiom stożkowego połączenia gwintowego.

Gwint stożkowy NPT 1/4" – budowa i właściwości

NPT, czyli National Pipe Taper, to amerykański system stożkowych gwintów rurowych. W przeciwieństwie do gwintów cylindrycznych średnica gwintu stożkowego zmienia się wzdłuż jego długości. Podczas dokręcania współpracujące powierzchnie gwintów uzyskują coraz większy docisk.

Gwint NPT charakteryzuje się kątem zarysu 60°. Dla rozmiaru nominalnego 1/4" standardowo stosuje się 18 zwojów na cal, dlatego pełny zapis gwintu to 1/4"-18 NPT. Oznaczenie 1/4" nie oznacza bezpośrednio średnicy zewnętrznej gwintu mierzonej suwmiarką.

Uszczelnienie korka NPT na gwincie

Korek stożkowy NPT 1/4" jest przeznaczony do połączeń, w których uszczelnienie realizowane jest w obszarze gwintu. Podczas montażu stosuje się odpowiedni środek uszczelniający, na przykład taśmę PTFE lub uszczelniacz do gwintów rurowych, jeżeli jego zastosowanie jest dopuszczone dla konkretnej instalacji.

Rodzaj uszczelniacza należy dobrać do medium roboczego, ciśnienia, temperatury i wymagań producenta urządzenia. Niewłaściwy środek może powodować nieszczelności lub zanieczyszczenie instalacji. Nie należy zakładać, że samo dokręcenie gwintu stożkowego zapewnia szczelność w każdych warunkach.

Różnice między gwintem NPT a BSPT

Gwinty NPT i BSPT mają konstrukcję stożkową, jednak należą do różnych systemów gwintowych. NPT wykorzystuje zarys o kącie 60°, natomiast BSPT ma zarys o kącie 55°. Różnice dotyczą również wymiarów i skoków poszczególnych rozmiarów.

Korka NPT 1/4" nie należy automatycznie zastępować korkiem BSPT 1/4". Nawet jeżeli element daje się częściowo wkręcić, nie stanowi to potwierdzenia prawidłowego dopasowania ani szczelności połączenia. Przed zakupem należy ustalić system gwintu zastosowany w urządzeniu.

Jak rozpoznać gwint NPT 1/4"?

Identyfikację gwintu należy rozpocząć od sprawdzenia jego średnicy oraz skoku. W przypadku korka z gwintem stożkowym pomiar średnicy suwmiarką zależy od miejsca przyłożenia szczęk, dlatego otrzymany wynik należy interpretować z uwzględnieniem stożkowej konstrukcji gwintu.

Skok można sprawdzić grzebieniem do gwintów calowych. Dla standardowego gwintu NPT 1/4" wynosi on 18 zwojów na cal. W razie wątpliwości warto posłużyć się odpowiednim sprawdzianem gwintowym lub dokumentacją techniczną przyłącza.

Sześciokąt pod klucz – montaż i demontaż

Korek stożkowy wyposażony jest w sześciokąt umożliwiający obsługę kluczem. Rozwiązanie to pozwala na kontrolowane wkręcanie i odkręcanie zaślepki podczas prac montażowych oraz serwisowych.

Do montażu należy stosować narzędzie dopasowane do rzeczywistego wymiaru sześciokąta. Zbyt duży moment dokręcania może uszkodzić gwint lub korpus przyłącza. W przypadku gwintów stożkowych należy przestrzegać zaleceń dotyczących głębokości wkręcenia i sposobu dokręcania.

Zaślepianie przyłączy w instalacjach przemysłowych

Korek NPT 1/4" może być wykorzystywany w kompatybilnych instalacjach hydraulicznych i pneumatycznych, a także w innych układach technicznych wykorzystujących amerykańskie gwinty rurowe stożkowe.

Zastosowanie właściwie dobranej zaślepki pozwala zamknąć niewykorzystywany otwór oraz ograniczyć ryzyko przedostawania się zanieczyszczeń do instalacji. W przypadku połączeń pracujących pod ciśnieniem konieczne jest potwierdzenie dopuszczalnych parametrów kompletnego zestawienia korka, uszczelnienia i korpusu.

Jak dobrać korek stożkowy NPT 1/4"?

Podstawą wyboru jest potwierdzenie, że zaślepiany otwór ma gwint wewnętrzny kompatybilny z zewnętrznym gwintem stożkowym 1/4" NPT. Należy uwzględnić zgodność średnicy, skoku i zarysu gwintu oraz rodzaj medium występującego w instalacji.

Przed zastosowaniem należy również sprawdzić wymagane ciśnienie robocze, temperaturę pracy oraz odpowiedni sposób uszczelnienia. Parametry te muszą być zgodne z dokumentacją konkretnego korka i współpracującego przyłącza.

Montaż korka NPT 1/4" i kontrola szczelności

Przed montażem należy wyłączyć urządzenie, bezpiecznie odciążyć instalację i oczyścić otwór gwintowany. Następnie trzeba sprawdzić stan gwintu korka oraz powierzchni współpracujących. Nie należy stosować elementów z uszkodzonymi lub odkształconymi gwintami.

Na gwint należy nałożyć środek uszczelniający właściwy dla danego połączenia, zachowując zalecenia jego producenta. Korek należy wkręcić w kompatybilny otwór i dokręcić odpowiednim kluczem zgodnie z wymaganiami technicznymi instalacji. Po zakończeniu montażu należy przeprowadzić kontrolę szczelności w bezpiecznych warunkach.

Specyfikacja techniczna

ParametrWartość
Nazwa produktuKorek stożkowy NPT 1/4"
Typ produktuKorek hydrauliczny, zaślepka gwintowana
System gwintuNPT
Rozmiar gwintu1/4"
Rodzaj gwintuZewnętrzny, stożkowy
Standardowy zapis gwintu1/4"-18 NPT
Kąt zarysu gwintu60°
Sposób uszczelnieniaNa gwincie, z odpowiednim uszczelniaczem
MontażNa klucz
PrzeznaczenieZaślepianie kompatybilnych otworów z gwintem wewnętrznym NPT

Najczęściej zadawane pytania (FAQ)

Jaki gwint posiada korek stożkowy NPT 1/4"?

Korek posiada zewnętrzny gwint stożkowy NPT w rozmiarze 1/4". Standardowy zapis tego gwintu to 1/4"-18 NPT, czyli 18 zwojów na cal.

Do czego służy korek NPT 1/4"?

Produkt służy do zaślepiania kompatybilnych otworów gwintowanych w instalacjach hydraulicznych, pneumatycznych i przemysłowych.

Jak uszczelnia się korek z gwintem NPT?

Uszczelnienie realizowane jest na gwincie. W zależności od wymagań połączenia stosuje się odpowiedni środek uszczelniający, np. taśmę PTFE lub uszczelniacz do gwintów rurowych.

Czy korek NPT 1/4" pasuje do gwintu BSPT 1/4"?

Nie należy traktować tych gwintów jako zamiennych. NPT ma kąt zarysu 60°, natomiast BSPT 55°. Przed montażem należy potwierdzić zgodność systemu gwintowego.

Jak rozpoznać gwint 1/4" NPT?

Należy sprawdzić średnicę gwintu, jego stożkowy kształt oraz skok wynoszący 18 zwojów na cal. Pomocne są suwmiarka, grzebień do gwintów i odpowiedni sprawdzian.

Czy korek NPT wymaga dodatkowej podkładki uszczelniającej?

W typowym połączeniu NPT uszczelnienie wykonuje się na gwincie, a nie za pomocą podkładki pod łbem korka. Ostateczny sposób uszczelnienia należy dobrać zgodnie z wymaganiami konkretnej instalacji.
