  • Korek stożkowy NPT 3/8"
  • Korek stożkowy NPT 3/8"

Korek stożkowy NPT 3/8"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 7,53 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Opis

Korek stożkowy 3/8" NPT 4N-06

Korek stożkowy 3/8" NPT 4N-06 to metalowa zaślepka gwintowana przeznaczona do zamykania otworów z wewnętrznym gwintem stożkowym NPT. Produkt posiada zewnętrzny gwint rurowy 3/8"-18 NPT, stosowany w instalacjach hydrauliki siłowej, pneumatyki oraz układach przemysłowych. Konstrukcja stożkowa umożliwia uzyskanie szczelnego połączenia poprzez współpracę gwintów i zastosowanie odpowiedniego uszczelniacza.

Korek o oznaczeniu 4N-06 służy do zaślepiania niewykorzystywanych przyłączy, otworów technologicznych oraz portów w kompatybilnych podzespołach instalacji. Może być stosowany podczas montażu, modernizacji i serwisowania urządzeń, pod warunkiem zgodności gwintu oraz dopuszczalnych parametrów pracy połączenia.

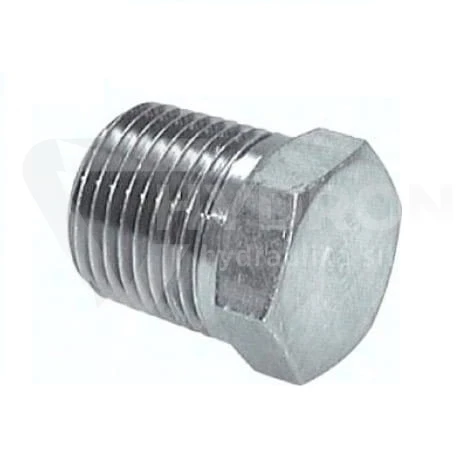

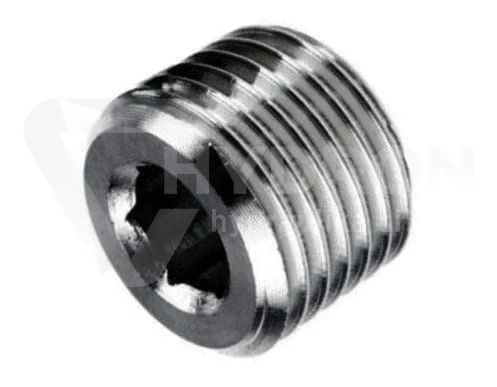

Uwaga: Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej niż przedstawiona na fotografii. Różnice mogą dotyczyć wyglądu zewnętrznego elementu.

Parametry techniczne korka stożkowego 3/8" NPT

  • Rodzaj produktu: korek stożkowy, zaślepka gwintowana.
  • Oznaczenie produktu: 4N-06.
  • Rozmiar nominalny gwintu: 3/8".
  • Pełne oznaczenie gwintu: 3/8"-18 NPT.
  • Rodzaj gwintu: zewnętrzny, stożkowy.
  • System gwintowy: NPT – National Pipe Taper.
  • Liczba zwojów: 18 na cal (18 TPI).
  • Skok gwintu: około 1,411 mm.
  • Kąt zarysu gwintu: 60°.
  • Stożkowość gwintu: 1:16 względem średnicy.
  • Sposób uszczelnienia: na powierzchniach współpracujących gwintów, z użyciem odpowiedniego uszczelniacza.
  • Przeznaczenie: zamykanie kompatybilnych otworów z gwintem wewnętrznym NPT.
  • Obszary zastosowania: hydraulika siłowa, pneumatyka i instalacje przemysłowe.

Zastosowanie korka NPT 3/8" w hydraulice siłowej

Korek NPT 3/8" 4N-06 służy do zamykania otworów gwintowanych w podzespołach wykorzystujących amerykański system gwintów stożkowych NPT. Zaślepka może być stosowana w kompatybilnych korpusach rozdzielaczy, zaworów, pomp oraz innych elementów układów hydraulicznych.

Produkt znajduje zastosowanie również podczas prac konserwacyjnych i serwisowych, kiedy konieczne jest zamknięcie niewykorzystywanego przyłącza lub zabezpieczenie wybranego portu. Przed montażem należy potwierdzić zgodność systemu gwintowego, medium roboczego i wymaganych parametrów eksploatacyjnych.

Gwint stożkowy 3/8"-18 NPT – budowa i wymiary

Oznaczenie 3/8"-18 NPT określa amerykański rurowy gwint stożkowy o rozmiarze nominalnym 3/8" i 18 zwojach na cal. Kąt zarysu wynosi 60°, natomiast stożkowość gwintu jest określana stosunkiem 1:16 względem średnicy. Oznacza to, że średnica gwintu zmienia się wzdłuż jego osi.

Nominalny rozmiar 3/8" nie odpowiada bezpośrednio średnicy zewnętrznej gwintu mierzonej suwmiarką. Przy identyfikacji należy korzystać z tabel wymiarowych NPT i uwzględnić miejsce wykonania pomiaru na powierzchni stożkowej.

Uszczelnienie korka stożkowego NPT 3/8"

Połączenia NPT wykorzystują współpracujące gwinty stożkowe, które podczas dokręcania uzyskują coraz większy docisk. W typowych zastosowaniach do zapewnienia wymaganej szczelności stosuje się odpowiedni uszczelniacz do gwintów rurowych, dobrany do medium roboczego i parametrów instalacji.

Może to być na przykład właściwie dobrany uszczelniacz anaerobowy lub taśma PTFE, o ile jej użycie jest dopuszczone w danym układzie. Należy przestrzegać zaleceń producenta uszczelniacza oraz zapobiegać przedostawaniu się jego nadmiaru do wnętrza instalacji.

Różnice między gwintem NPT 3/8" a BSPT 3/8"

NPT i BSPT to dwa różne systemy stożkowych gwintów rurowych. Gwint NPT ma kąt zarysu 60°, natomiast BSPT wykorzystuje zarys 55°. Dla rozmiaru 3/8" różni się także liczba zwojów: NPT ma 18 TPI, a BSPT 19 TPI.

Pomimo podobnego oznaczenia nominalnego korka NPT 3/8" nie należy zastępować korkiem BSPT 3/8". Nieprawidłowy dobór może doprowadzić do uszkodzenia gwintu, trudności montażowych i nieszczelności połączenia.

Jak rozpoznać gwint NPT 3/8"?

Do identyfikacji gwintu NPT można wykorzystać suwmiarkę, grzebień do gwintów calowych oraz odpowiedni sprawdzian gwintowy. Podstawą jest potwierdzenie stożkowego charakteru gwintu, jego wymiarów oraz skoku wynoszącego 18 zwojów na cal.

W przypadku gwintów stożkowych wynik pomiaru średnicy zależy od miejsca przyłożenia szczęk suwmiarki. Dlatego do jednoznacznej identyfikacji zaleca się porównanie wyników z dokumentacją techniczną i odpowiednim sprawdzianem.

Oznaczenie 4N-06 – identyfikacja korka

Symbol 4N-06 jest oznaczeniem katalogowym stosowanym dla korka z gwintem zewnętrznym 3/8" NPT. Oznaczenie to ułatwia wyszukiwanie produktu podczas kompletowania złączek, doboru zaślepek i zamawiania części zamiennych.

Podczas porównywania wyrobów różnych dostawców należy sprawdzić zgodność gwintu, konstrukcji oraz parametrów pracy. Podobne symbole katalogowe nie zawsze oznaczają identyczne wykonanie materiałowe lub powierzchniowe.

Możliwe różnice w wyglądzie korka

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym korek stożkowy 3/8" NPT 4N-06 może zostać dostarczony w wersji wizualnej różniącej się od fotografii zamieszczonej w sklepie.

Przy identyfikacji produktu należy kierować się przede wszystkim oznaczeniem 4N-06, rodzajem i rozmiarem gwintu oraz parametrami technicznymi. Wygląd zewnętrzny nie powinien być jedynym kryterium doboru zaślepki hydraulicznej.

Dobór i montaż korka stożkowego 3/8" NPT

Przed montażem należy upewnić się, że otwór posiada kompatybilny gwint wewnętrzny 3/8" NPT. Trzeba również sprawdzić stan gwintów, rodzaj uszczelnienia i dopuszczalne parametry robocze. Nie należy montować zaślepki w przyłączu z uszkodzonym lub niezgodnym gwintem.

Instalację należy wyłączyć i bezpiecznie odciążyć. Następnie należy oczyścić powierzchnie gwintowane, zastosować odpowiedni uszczelniacz i dokręcić korek zgodnie z wymaganiami połączenia. Nadmierne dokręcanie gwintu stożkowego może uszkodzić korpus urządzenia. Po zakończeniu montażu konieczna jest kontrola szczelności w bezpiecznych warunkach.

Specyfikacja techniczna

ParametrWartość
Nazwa produktuKorek stożkowy 3/8" NPT
Oznaczenie4N-06
Rozmiar nominalny gwintu3/8"
Pełny zapis gwintu3/8"-18 NPT
Rodzaj gwintuZewnętrzny, stożkowy
Liczba zwojów18 TPI
Kąt zarysu60°
Stożkowość1:16 względem średnicy
UszczelnienieNa gwincie, odpowiednim uszczelniaczem
ZastosowanieHydraulika, pneumatyka, instalacje przemysłowe

Najczęściej zadawane pytania (FAQ)

Jaki gwint posiada korek 4N-06?

Korek 4N-06 posiada zewnętrzny gwint stożkowy 3/8"-18 NPT o kącie zarysu 60° i 18 zwojach na cal.

Do czego służy korek stożkowy NPT 3/8"?

Służy do zaślepiania kompatybilnych otworów gwintowanych w instalacjach hydraulicznych, pneumatycznych i przemysłowych.

Czy korek NPT 3/8" wymaga uszczelniacza?

W typowych połączeniach NPT stosuje się uszczelniacz przeznaczony do gwintów rurowych, odpowiedni do medium, ciśnienia i temperatury pracy instalacji.

Czy gwint NPT 3/8" jest taki sam jak BSPT 3/8"?

Nie. NPT ma kąt zarysu 60° i 18 zwojów na cal, natomiast BSPT ma kąt 55° i 19 zwojów na cal. Gwinty nie są przeznaczone do bezpośredniego zamiennego stosowania.

Co oznacza symbol 4N-06?

Jest to oznaczenie katalogowe korka z gwintem zewnętrznym 3/8" NPT, pomocne podczas identyfikacji i zamawiania produktu.

Czy dostarczony korek może wyglądać inaczej niż na zdjęciu?

Tak. Zdjęcie ma charakter poglądowy. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej niż przedstawiona na fotografii.
